Einleitung

  1. lZ1O2sLM2SLqhSjt
    lZ1O2sLM2SLqhSjt
    esYkHboLwpXNwfnb
    n3hlWyM4PnZXQW4C

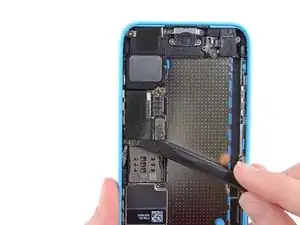

    • Benutze einen Spudger um das Flachbandkabel des Lightning Anschlusses von seiner Fassung auf dem Logic Board zu entfernen.

    • Das Kabel des Lightning Anschlusses ist leicht an einem Schild auf dem Logic Board angeklebt. Löse das Kabel mit dem flachen Ende eines Spudgers vorsichtig ab.

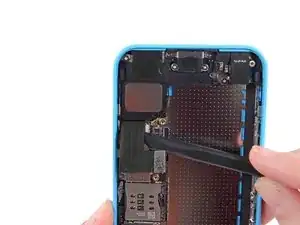

  2. iDPcQkLGPYxhNwmL
    iDPcQkLGPYxhNwmL
    vgMRwdtIseIRvCZS

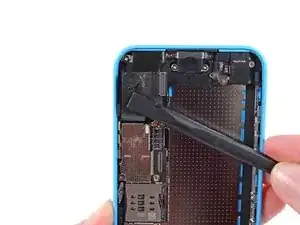

    • Biege das Kabel des Lightning Anschlusses so hin, dass es dem Logic Board nicht mehr im Weg ist.

  3. EZLQR24XjsYf2bep

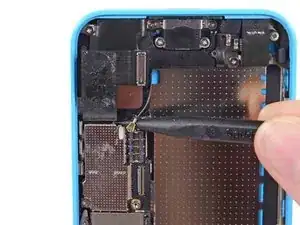

    • Trenne den Anschluss der Wi-Fi Antenne von der Grundplatte des Logic Boards.

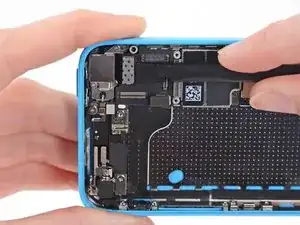

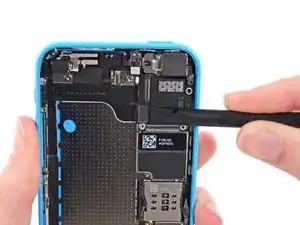

  4. 3X1t2TtGlJYNn4sv
    3X1t2TtGlJYNn4sv
    43DFaeOkwZLJuHwm
    • Entferne den Anschluss des Audio-Kontrollkabels mit dem flachen Ende eines Spudgers aus seiner Fassung auf dem Logic Board.

    • Entferne den Kabelanschluss der hinteren Kamera von seiner Fassung auf dem Logic Board.

  5. 2Nx4V2C6BgCKAPGX

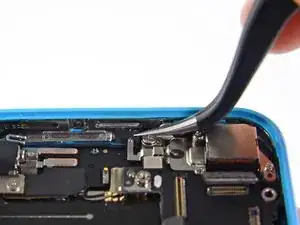

    • Ein kleines Stück Tape bedeckt möglicherweise den Erdungswinkel des Logic Boards. Wenn das der Fall ist, entferne das Tape mit einer Pinzette.

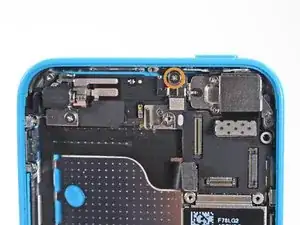

  6. UfNs6qx6mQulImA6
    UfNs6qx6mQulImA6
    CjfDXIEFZOb4UXYc
    • Entferne die folgenden Schrauben, die den Logic Board Erdungswinkel am Logic Board befestigen:

    • 1,2 mm Kreuzschlitzschraube (Phillips #000) an der oberen Seitenwand

    • 2,5 mm Kreuzschlitzschraube (Phillips #000)

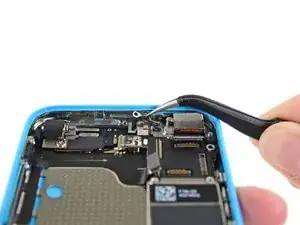

  7. RNbeHJXeMEalCwra
    • Entferne den Erdungswinkel des Logic Boards mit einer Pinzette.

  8. ySK1DfVVg1SvZt1S

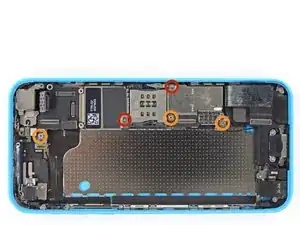

    • Entferne die folgenden Schrauben, mit denen das Logic Board am hinteren Gehäuse festgemacht ist:

    • Zwei 2,3 mm Kreuzschlitzschrauben

    • Drei 2,7 mm Abstandsschrauben

    • Diese Schrauben haben ein Phillips Bitmuster, aber wir finden einen 2,5 mm Flachkopf-Schraubendreher zum Entfernen am Geeignetsten.

    • Beim Wiedereinsetzen der Abstandsschrauben,ist es hilfreich, die spitze Seite eines Spudgers wie einen Schraubendreher zu benutzen.

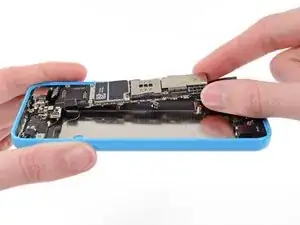

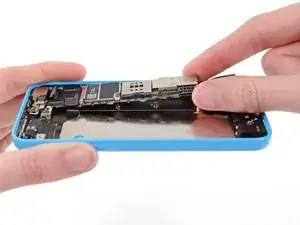

  9. xVUt5ZYLmdrNSxEW
    xVUt5ZYLmdrNSxEW
    XuFEgaTqPE15kiwc
    D1IqJUnYyNqVMVLN
    • Halte das Smartphone fest und hebe das untere Ende des Logic Boards genug hoch, um es ergreifen zu können.

    • Bewege das Logic Board weg von der hinteren Kamera, gerade weit genug, um die goldene Kontaktkappe unter dem oberen Ende des Boards freizulegen.

    • Entferne die goldene Kontaktkappe von dem Gewinde im hinteren Gehäuse und lege sie beiseite.

  10. AVRHQPQvpObIDKti
    AVRHQPQvpObIDKti
    AswPW1s6Te1SfBX1

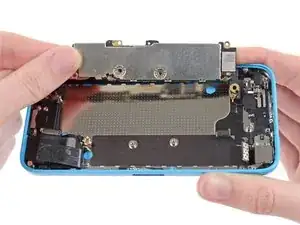

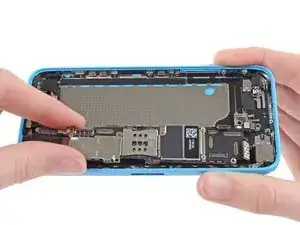

    • Klappe das Logic Board hoch in Richtung den Lautstärkeregler, um den Antennenanschluss freizulegen.

    • Versuche noch nicht, das Logic Board vom hinteren Gehäuse zu entfernen, da es hinten noch mit dem Antennenkabel verbunden ist.

  11. 2qIoI3XEHsdpRBaW

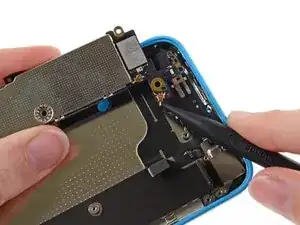

    • Entferne den Antennenanschluss von der Rückseite des Logic Boards.

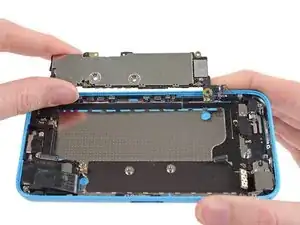

  12. TAAjxFcyDIhP6e3K
    • Entferne das Logic Board vom hinteren Gehäuse.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
