Einleitung
Verwende diese Anleitung, um den Power/Sleep Button deines iPhone 5s zu ersetzen.
Diese Anleitung erfordert den Ausbau des Akkus. Die Klebestreifen am Akku können nicht wiederverwendet werden, achte also darauf, dass du Ersatzstreifen zur Hand hast, bevor du anfängst. Alternativ kannst du den Akku mit einem doppelseitigen Klebeband befestigen. Der Akku sitzt ziemlich fest im Gerät, aber der Klebestreifen verhindert, dass er klappert.
Werkzeuge
Ersatzteile
-
-
Schalte dein iPhone aus, bevor du mit der Demontage beginnst.
-
Entferne die zwei 3,9 mm Pentalobe-Schrauben neben dem Lightning Connector.
-
-
-
Falls dein Displayglas gesprungen ist, halte die Bruchstelle zusammen und vermeide Verletzungen, indem du das Glas mit Tape versiehst.
-
Lege sich überlagernde Streifen von durchsichtigem Paketband über das iPhone Display, bis die gesamte Frontseite bedeckt ist.
-
-
-
Unabhängig vom verwendeten Werkzeug musst du darauf achten das ganze Display auf einmal abzuheben.
-
Wenn sich der Bildschirm vom Rahmen löst, wie es im ersten Bild zu erkennen ist, schiebe ein Plastik Opening Tool zwischen den Plastikrahmen und den unteren Teil des Gehäuses, um die Metallklammern zu lösen.
-
-
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
-
Bringe die Saugheber direkt über dem Home Button am Display an, einen auf der Vorderseite, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
-
Überspringe die nächsten drei Schritte .
-
-
-
Wenn du keinen iSclack besitzt, benutze einen einzelnen Saugnapf, um die Display Einheit anzuheben:
-
Presse einen Saugnapf auf das Display, direkt über dem Home Button.
-
-
-
Während du das iPhone mit einer Hand unten hältst, ziehe an dem Saugnapf, um die Display Einheit auf der Home Button Seite etwas vom hinteren Gehäuse zu entfernen.
-
Heble mithilfe eines Plastik Opening Tools die Kanten des hinteren Gehäuses vorsichtig nach unten, weg von der Display Einheit, während du mit dem Saugnapf nach oben ziehst.
-
-
-
Ziehe an an der Kunststoffnoppe, um das Vakuum des Saugnapfes zu öffnen.
-
Entferne den Saugnapf vom Bildschirm.
-
-
-
Öffne das Telefon weit genug, um die Metallklammer, die das Home Button Kabel bedeckt, offenzulegen.
-
Nur die Original Home Button Einheit ermöglicht die Nutzung der Touch ID Funktion. Falls das Kabel beschädigt wurde, stellt die Installation einer neuen Home Button Einheit nur die normalen Funktionen wieder her, nicht aber die Touch ID Funktion.
-
Benutze die Spitze eines Spudgers, um die Klammer freizulegen und sie mit einer Pinzette zu entfernen.
-
-
-
Benutze die Spitze eines Spudgers, um die Home Button Kabelverbindung nach oben aus ihrem Anschluss zu hebeln.
-
-
-
Sobald der Stecker gelöst wurde, ziehe die Einheit am Ende mit dem Home Button weg vom hinteren Gehäuse, indem du das obere Teil des Telefons als Drehgelenk benutzt.
-
Öffne das Display bis zu einem 90°-Winkel und lehne es gegen einen festen Gegenstand, um es beim Arbeiten in dieser Position zu halten.
-
Ein Gummiband könnte hilfreich sein, um es in dieser Position zu halten und sicherzustellen, dass die Displaykabel nicht beschädigt werden.
-
-
-
Entferne die beiden 1,6 mm Kreuzschlitz #000 Schrauben, die die Metallabdeckung über dem Akkuanschluss auf dem Logic Board befestigen.
-
-
-
Heble den Akkustecker mit einem Spudger vorsichtig von seinem Anschluss auf dem Logic Board.
-
-
-
Entferne die folgenden Schrauben, die die Abdeckung der Displaykabel am Logic Board befestigen:
-
Eine 1,7 mm Kreuzschlitz #000 Schraube
-
Eine 1,2 mm Kreuzschlitz #000 Schraube
-
Eine 1,3 mm Kreuzschlitz #000 Schraube
-
Noch eine 1,7 mm Kreuzschlitz #000 Schraube
-
-
-
Benutze das flache Ende eines Spudgers, um die Frontkamera sowie das Sensorkabel zu trennen.
-
-
-
Führe ein SIM Card Eject Tool oder eine Büroklammer in die kleine Öffnung im SIM-Karten Fach ein.
-
Drücke, um das Fach auszuwerfen. Dies kann einige Kraft benötigen.
-
-
-
Benutze einen Spudger, um vorsichtig den Button aus seiner Fassung auf dem Logic Board zu hebeln.
-
-
-
Benutze einen Spudger, um den Lightning Connector aus seiner Fassung auf dem Logic Board zu hebeln.
-
Klappe den Lightning Connector vom Logic Board weg.
-
-
-
Benutze die Spitze eines Spudgers, um das Antennenkabel nach oben aus seiner Fassung auf dem Logic Board zu heben.
-
-
-
Benutze das flache Ende eines Spudgers, um das Kabel der hinteren Kamera aus seiner Fassung auf dem Logic Board zu lösen.
-
-
-
Entferne die folgenden Schrauben vom Logic Board:
-
Eine 2,4 mm Kreuzschlitzschraube #000
-
Zwei 2,3 mm Kreuzschlitzschrauben #000
-
Vier 2,8 mm Abstandsschrauben
-
-
-
Benutze ein Plastic Opening Tool, um das Logic Board weit genug zu heben, damit du es mit deinen Fingern greifen kannst.
-
-
-
Ziehe das Logic Board ein wenig von der hinteren Kamera weg.
-
Klappe das Logic Board in Richtung des Akkus um, als ob du eine Seite in einem Buch umblätterst.
-
-
-
Benutze das flache Ende eines Spudgers um das Antennenkabel auf der Rückseite des Logic Boards zu lösen.
-
Entferne das Logic Board vom iPhone.
-
-
-
Nun ist ein Metallplättchen nahe der hinteren Kamera lose und löst sich möglicherweise aus seiner Vertiefung.
-
Benutze eine Pinzette, um das Plättchen von seinem Platz unter der Klemme links der hinteren Kamera zu entfernen.
-
-
-
Klappe die Kameraabdeckung aus Gummi mithilfe einer Pinzette aus ihrer Sicherung und Richtung Außenseite des hinteren Gehäuses.
-
-
-
Entferne die beiden 1,6 mm Kreuzschlitzschrauben (Phillips #000), welche den Bügel der hinteren Kamera sichern.
-
-
-
Setze die Spudgerspitze in das Loch der Lasche im Akkuklebestreifen nahe an der Kopfhörerbuchse ein.
-
Hebe die Lasche leicht hoch und benutze den Spudger, um die Lasche aus ihrer Vertiefung herauszufalten.
-
-
-
Ziehe die Lasche am Akkuklebesteifen senkrecht nach oben vom Smartphone weg.
-
Schneide die schwarze Akku-Klebelasche zwischen den beiden weißen Klebestreifen durch.
-
-
-
Ziehe langsam ein Ende eines der Akkuklebestreifen weg vom Akku zur Unterkante des Smartphones hin.
-
Ziehe gleichmäßig an den Klebestreifen, so dass sie allmählich zwischen dem Rückgehäuse und dem Akku herauskommen. Das gelingt am Besten, wenn du sie in einem Winkel von 60° oder weniger herausziehst.
-
-
-
Wiederhole das Ganze für den zweiten Klebestreifen.
-
Wenn es dir gelungen ist, beide Streifen zu entfernen, dann überspringe die nächsten beiden Schritte.
-
-
-
Wenn einer der beiden Klebestreifen abgerissen ist und der Akku am hinteren Gehäuse festgeklebt bleibt, dann erwärme einen iOpener oder benutze einen Haartrockner, um das hintere Gehäuse direkt hinter dem Akku zu erwärmen.
-
-
-
Drehe das iPhone wieder um und setze eine Plastikkarte zwischen der Gehäuseseite des Akkus und dem hinteren Gehäuse ein.
-
Drücke die Karte weiter hinein, um den Kleber hinter dem Akku aufzutrennen.
-
-
-
Entferne die folgenden Kreuzschlitzschrauben (Phillips #000) von der Vibrationshalterung:
-
Eine 1,7 mm Schraube
-
Eine 2,5 mm Schraube
-
-
-
Entferne die 1,7 mm Kreuzschlitzschraube (Phillips #000), die das Vibrationsmodul am hinteren Gehäuse befestigt.
-
-
-

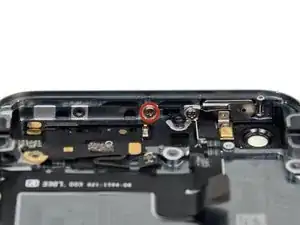

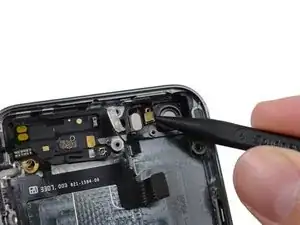

Entferne die 1,3 mm Kreuzschlitzschraube #000, mit der der Erdungswinkel des Logic Boards am Rückgehäuse befestigt ist.
-
-
-

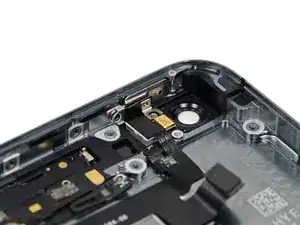

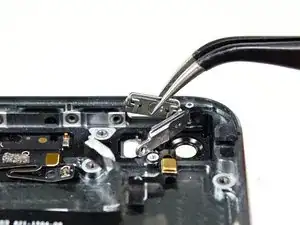

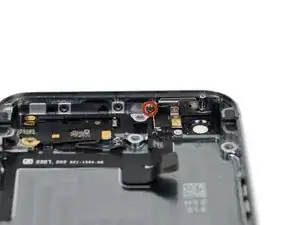

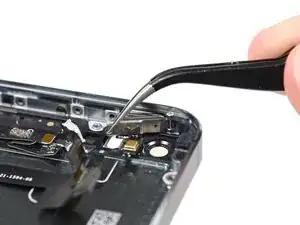

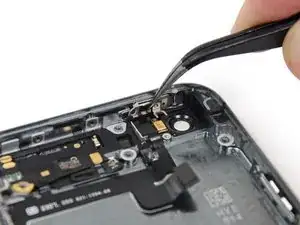

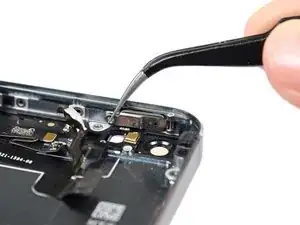

Entferne die 2,1 mm Kreuzschlitzschraube #000, mit der die Kontaktklammer und die Halterung der Einschalttaste befestigt ist.
-
-
-

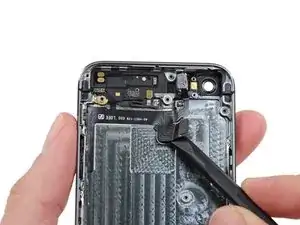

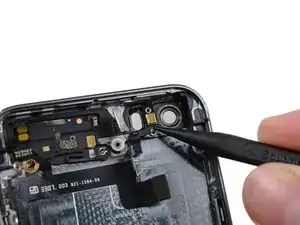

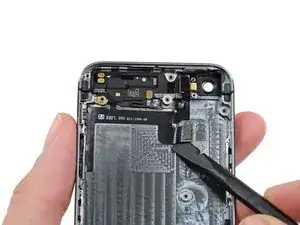

Schiebe das flache Ende eines Spudges unter das Kabel der oberen Komponenteneinheit, um es vom Rückgehäuse zu lösen.
-
-
-

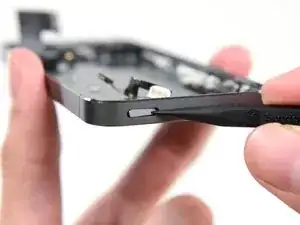

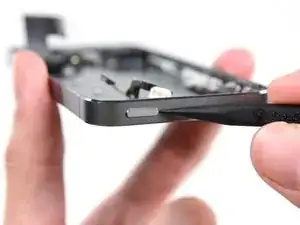

Benutze die Spitze eines Spudgers, um die Einschalttaste leicht ins iPhone zu drücken.
-

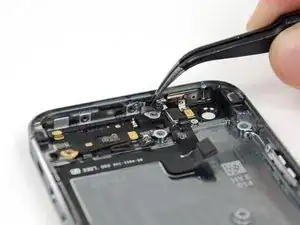

Benutze eine Pinzette, um die Taste zu entfernen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
