Einleitung
Diese Anleitung zeigt, wie das Logic Board im iPhone SE 2020 ausgetauscht werden kann.
Hinweis: Das Logic Board und der Touch ID Fingerabdrucksensor von jedem iPhone sind ab Werk gekoppelt, sodass der Austausch des Logic Boards die Touch ID deaktiviert, es sei denn du baust auch einen Ersatz Home Button ein, der korrekt mit deinem neuen Logic Board gekoppelt wurde.
-
-
Schalte dein iPhone aus, bevor du daran arbeitest.
-

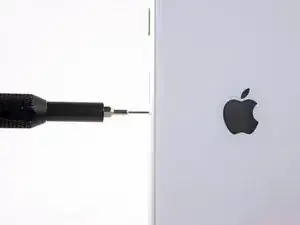

Drehe die beiden 3,5 mm Pentalobe Schrauben an der unteren Kante heraus.
-
-
-
Die nächsten beiden Schritte zeigen die Benutzung der Anti-Clamp. Wenn du sie nicht verwenden willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
-
Bringe die Saugheber direkt über dem Home Button am Display an, einen auf der Vorderseite, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
-
Überspringe die nächsten zwei Schritte .
-
-
-
Ziehe gleichmäßig und fest am Saugnapf. Es sollte sich ein kleiner Spalt zwischen Front Panel und Rückgehäuse bilden.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum entlang der linken Kante von der unteren Ecke an nach oben in Richtung der Tasten für die Lautstärkeregelung und des Stummschalters. Trenne so die Klebeverbindung des Displays auf.
-
Halte vor der oberen linken Ecke an.
-
-
-
Setze das Plektrum an der rechten unteren Ecke ein. Schiebe es um die Ecke herum, dann entlang der rechten Kante nach oben. Trenne dadurch die Verklebung.
-
-
-
Hebe vorsichtig den Saugnapf an und mit ihm den unteren Teil des Displays.
-
Ziehe an der kleinen Lasche am Saugnapf, um ihn vom Front Panel zu lösen.
-
-
-
Schiebe das Plektrum unter das Display um die obere linke Ecke und die Oberkante entlang, um die letzte Klebeverbindung zu trennen.
-
-
-
Schiebe die Displayeinheit leicht nach unten, weg von der Oberkante, um die Clips zu lösen, mit denen sie am Rückgehäuse gehalten wird.
-
-
-
Öffne das iPhone, indem du das Display von der linken Seite her umklappst, so wie wenn du ein Buch öffnest.
-
Lehne das Display an einen geeigneten Gegenstand, um es gut zu stützen, während du weiter am iPhone arbeitest.
-
-
-
Entferne vier Kreuzschlitzschrauben, mit denen die Halterung des unteren Displaykabels am Logic Board befestigt sind. Sie haben folgende Längen:
-
Zwei 1,3 mm Schrauben.
-
Zwei 2,8 mm Schrauben.
-
Entferne die Halterung.
-
-
-

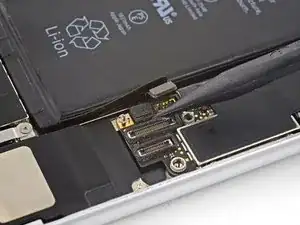

Heble den Akkuanschluss mit der Spudgerspitze aus seinem Sockel auf dem Logic Board.
-
Biege das Akku Anschlusskabel etwas weg vom Logic Board, um zu verhindern, dass es sich versehentlich wieder mit dem Akku verbindet und das iPhone während der Reparatur unter Spannung setzt.
-
-
-
Entferne die drei 1,3 mm Kreuzschlitzschrauben, mit denen die Halterung über dem Verbinder der Front Panel Sensoreinheit befestigt ist.
-
Entferne die Halterung.
-
-
-

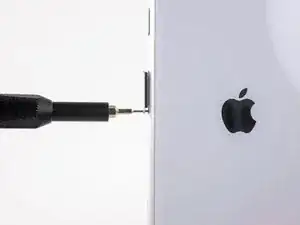

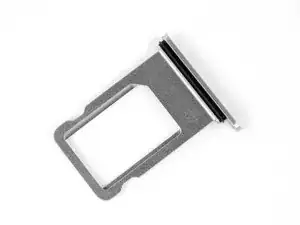

Führe einen SIM-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das kleine Loch im SIM-Kartenfach.
-

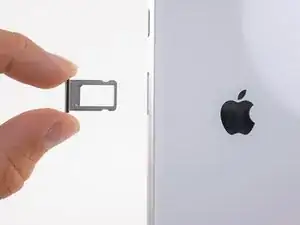

Drücke darauf, um das Fach zu entfernen.
-
-
-

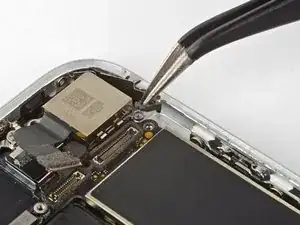

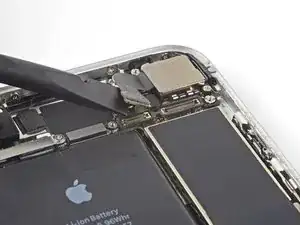

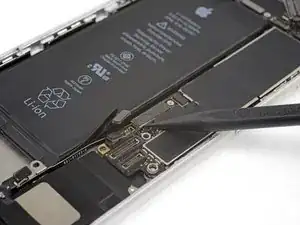

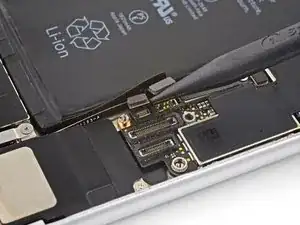

Benutze das flache Ende eines Spudgers, um den Stecker des Kamerakabels zu trennen, indem du ihn gerade aus seinem Anschluss nach oben hebelst.
-
-
-

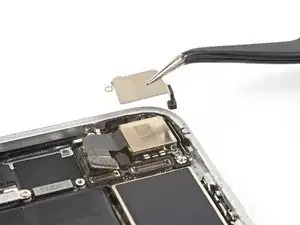

Entferne die beiden Schrauben, mit denen die Halterung der Rückkamera befestigt ist:
-
Eine 3 mm Distanzschraube
-
Eine 3,1 mm Kreuzschlitzschraube
-
-
-

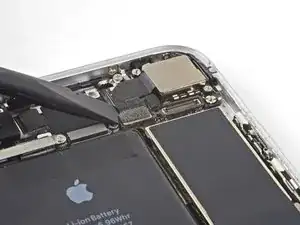

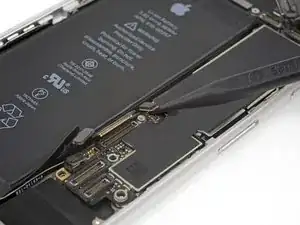

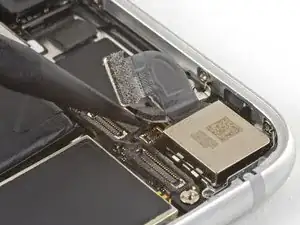

Benutze die Spitze eines Spudgers, um den Stecker des Blitzes gerade aus seinem Anschluss nach oben zu hebeln und somit zu trennen.
-
-
-

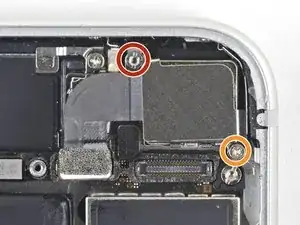

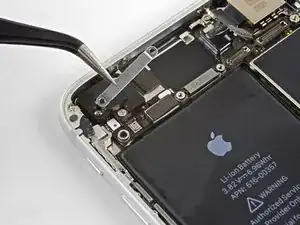

Entferne die beiden Schrauben, mit denen die obere Kabelhalterung befestigt ist:
-
Eine 2,9 mm Kreuzschlitzschraube
-
Eine 1,3 mm Kreuzschlitzschraube
-
-
-

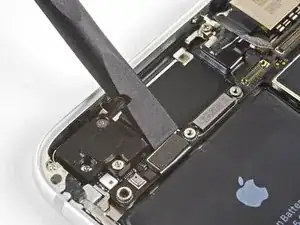

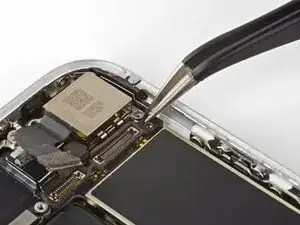

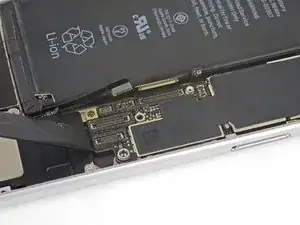

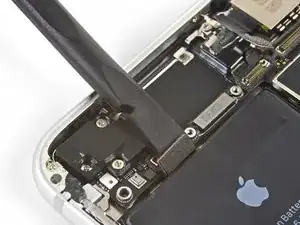

Benutze das flache Ende eines Spudgers, um den oberen Kabelstecker aus seinem Anschluss zu hebeln.
-
-
-

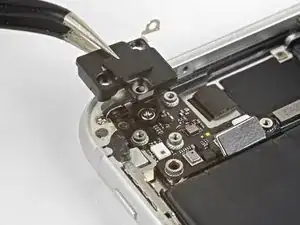

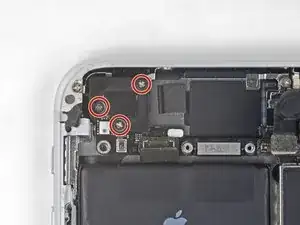

Entferne die drei 1,3 mm Kreuzschlitzschrauben, die die obere linke Antennenkomponente befestigen.
-
-
-
Entferne die 1,4 mm Kreuzschlitzschraube, die die Antennenkomponente an der Oberkante des Gehäuses befestigt.
-
-
-

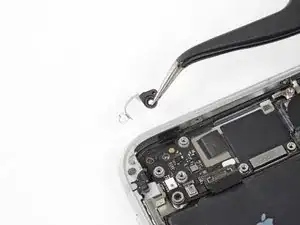

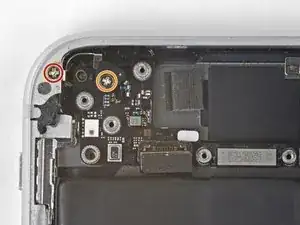

Entferne die beiden Kreuzschlitzschrauben, mit denen die Erdungsklammer an der oberen linken Kante des Logic Boards befestigt ist:
-
Eine 1,5 mm Kreuzschlitzschraube
-
Eine 2,6 mm Kreuzschlitzschraube
-
-
-

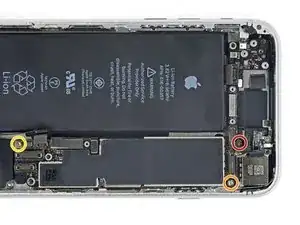

Entferne die drei Schrauben, die das Motherboard befestigen:
-
Eine 1,8 mm Kreuzschlitzschraube
-
Eine 2,5 mm Distanzschraube
-
Eine 2,2 mm Distanzschraube
-
-
-

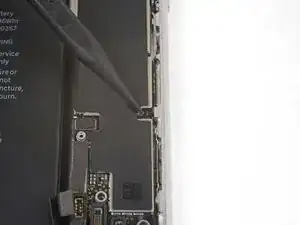

Schiebe den Auswurfkolben der SIM Karte mit der Spudgerspitze aus dem Weg des Logic Boards.
-
-
-

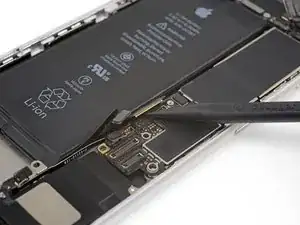

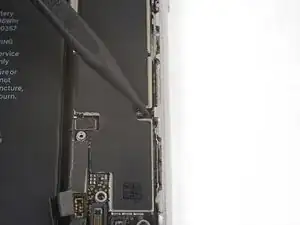

Benutze die Spudgerspitze, um das Kabel der Wi-Fi Diversity Antenne hochzuhebeln und zu trennen.
-
-
-

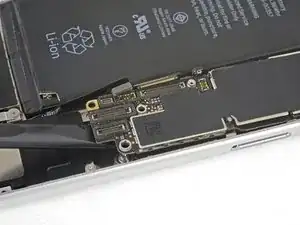

Benutze die Spudgerspitze, um den Stecker der kabellosen Ladespule hochzuhebeln und zu trennen.
-
-
-

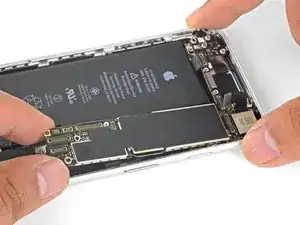

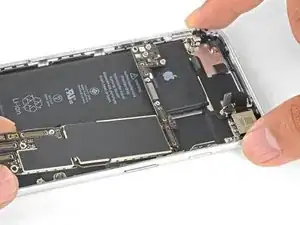

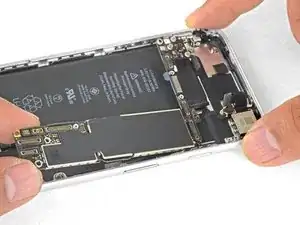

Benutze das flache Ende eines Spudgers, um das Logic Board vorsichtig an der Akkuseite hochzuheben.
-
Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? In unserem Forum kannst du Hilfe finden.
