Einleitung
Benutze diese Anleitung, um den Home/Touch ID Sensor (alias Home Button) im iPhone SE 2022 zu tauschen.
Bei dieser Anleitung wurde das (internationale) A2783 Modell benutzt.
Beim Home Button des iPhone SE 2022 handelt es sich in Wirklichkeit um einen Halbleitersensor, der gleichzeitig als Fingerabdrucksensor (TouchID) funktioniert.
Die meisten Ersatz-Home Buttons funktionieren nicht richtig, überprüfe ihn deshalb sorgfältig vor der Reparatur. Der ursprüngliche Home Button deines iPhones ist ab Werk mit dem Logic Board gekoppelt und ohne die originale Software von Apple funktioniert nicht einmal ein Apple Home Button eines anderen iPhones. Um einen Home Button zu reparieren, musst du einen speziellen Universal-Home Button verwenden. Dieser funktioniert dann nur noch als Home Button, die Touch-ID Funktion geht verloren.
Wenn du nur ein defektes Display austauschen musst, kannst du mit Hilfe dieser Anleitung den Home Button vom alten auf das neue Display übertragen. Alles wird weiterhin funktionieren, auch Touch-ID.
Hinweis: In dieser Anleitung wird das Display komplett abgetrennt und ausgebaut. Wir empfehlen dieses Verfahren, weil es einfacher geht und die Displaykabel dabei unbeschädigt bleiben. Wenn du dich sicher fühlst und den Home Button ausbauen kannst, ohne die Displaykabel abzutrennen, dann überspringe die entsprechenden Schritte.
Wenn du beim Zusammenbau die Klebestreifen nicht erneuerst, wird dein iPhone normal funktionieren, aber wahrscheinlich nicht mehr wasserdicht sein.
Beim Zusammenbau wirst du Ersatzklebestreifen benötigen, um die einzelnen Komponente wieder zu befestigen.
Werkzeuge
-
-
Schalte dein iPhone aus, bevor du beginnst.
-
Entferne die beiden 3,4 mm Pentalobe Schrauben an der Unterkante des iPhones.
-
-
-

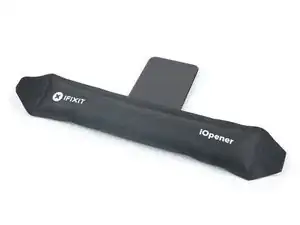

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf das Display, um den Kleber darunter aufzuweichen.
-
-
-
Setze einen Saugheber auf die untere Hälfte des Frontpanels, und zwar so nah wie möglich beim Home Button.
-
Hebe das Frontpanel mithilfe des Saughebers an, um einen kleinen Spalt zwischen. Frontpanel und Rahmen zu erzeugen.
-
Setze ein Plektrum in den so entstandenen Spalt ein.
-
-
-
Schiebe das Plektrum zur unteren rechten Ecke, um den Kleber durchzuschneiden.
-
Setze ein zweites Plektrum an der Unterkante deines iPhones ein.
-
Schiebe das Plektrum zur unteren linken Ecke, um den Kleber durchzuschneiden.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Schiebe das linke untere Plektrum an der linken Kante deines iPhones entlang, um den Kleber durchzuschneiden.
-
Halte nahe der linken oberen Ecke des Displays an.
-
-
-
Schiebe das untere rechte Plektrum an der rechten Kante des iPhones entlang, um den Kleber durchzuschneiden.
-
Halte nahe an der rechten oberen Ecke des Displays an.
-
-
-
Entferne die Plektren.
-
Ziehe vorsichtig am Saugheber, um die Unterkante des Displays anzuheben.
-
Entferne den Saugheber.
-
-
-
Setze ein Plektrum unter die linke obere Ecke des Displays.
-
Schiebe das Plektrum um die linke obere Ecke herum, um den restlichen Kleber zu durchtrennen.
-
-
-
Schiebe die Displayeinheit leicht nach unten in Richtung Ladeanschluss, um die Clips zu lösen, mit denen sie am Rückgehäuse befestigt ist.
-
-
-
Öffne das iPhone, indem du das Display von der linken Seite her wie einen Buchdeckel aufklappst.
-
Lehne das Display gegen einen Gegenstand, damit es senkrecht stehen bleibt, während du am iPhone arbeitest.
-
-
-
Entferne die vier Kreuzschlitzschrauben, mit denen die untere Displaykabelhalterung befestigt ist:
-
Zwei 1,2 mm lange Schrauben
-
Zwei 2,8 mm lange Schrauben
-
-
-
Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss nach oben heraus und trenne ihn ab.
-
-
-
Heble die Stecker der unteren beiden Displaykabel mit der Spudgerspitze nach oben aus ihren Anschlüssen heraus und trenne sie ab.
-
-
-
Entferne die drei 1,2 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Frontsensoreinheit befestigt ist.
-
-
-
Heble den Stecker der Frontsensoreinheit mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-

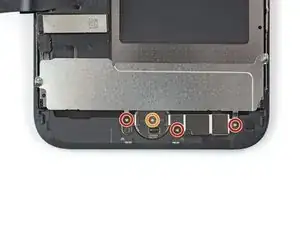

Entferne die vier Schrauben, mit denen die Halterung des Home/Touch-Sensors befestigt ist:
-
Drei 1,2 mm lange Y000 Schrauben
-
Eine 1,1 mm lange Y000 Schraube
-
-
-

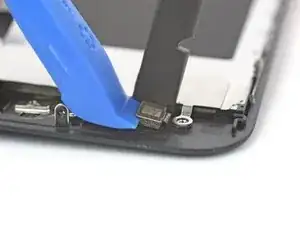

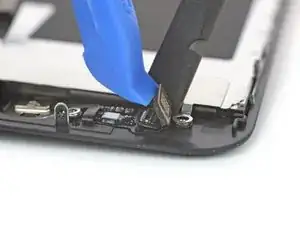

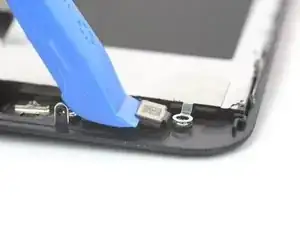

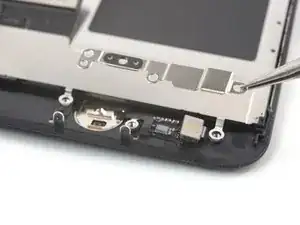

Heble den Stecker am Kabel zum Home/Touch-Sensor mit einem Öffnungswerkzeug unter der linken Kante aus seinem Anschluss hoch und trenne ihn ab.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf das Display, dort wo der Home/Touch ID Button ist, um den Kleber unter seinem Kabel aufzuweichen.
-
-
-

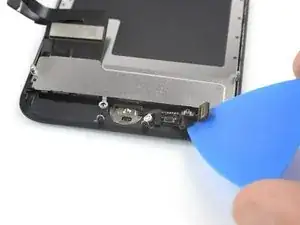

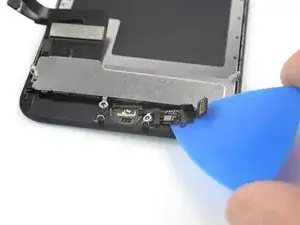

Schiebe ein Plektrum vorsichtig unter das Kabel zum Home/Touch-ID-Sensor und trenne es von der Rückseite des Displays ab.
-
-
-

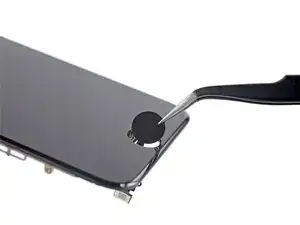

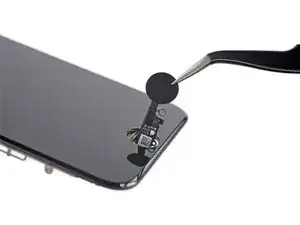

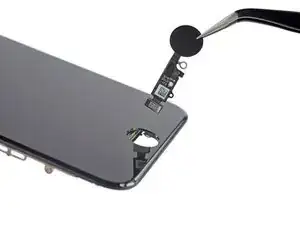

Hebe die Home/Touch-Sensoreinheit mit einer Pinzette durch die Vorderseite des Displays durch und entferne sie.
-
Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folgen den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektroabfall sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
