iPhone XR Glasrückseite austauschen

Schalte dein iPhone aus, bevor du anfängst.

Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhones.

Benutze einen Fön oder eine Heißluftpistole oder bereite einen iOpener vor und erwärme damit etwa eine Minute lang die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Displayrahmen ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber verwendest, setzte ihn an der unteren Kante des iPhones auf, aber nicht im gebogenen Bereich des Glases ganz unten.

Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontpanel und Rückgehäuse.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke und die linke Kante des iPhones nach oben, und durchtrenne so den Kleber, mit dem das Display befestigt ist.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, um den Kleber durchzutrennen.

Schiebe das Plektrum um die obere Ecke des Displays und ziehe das Display gleichzeitig, eventuell mit einer leicht wackelnden Bewegung, nach unten in Richtung Lightning Anschluss.

Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne den gesamten restlichen Kleber, mit dem das Display noch befestigt ist.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel zu entfernen.

Wenn du einen iSclack verwendet hast und er immer noch am iPhone befestigt ist, dann entferne ihn jetzt.

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie einen Buchdeckel.

Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, während du daran arbeitest.

Entferne die drei 1,2 mm Y000 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Entferne die Halterung.

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss.

Biege den Stecker leicht vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und so dein iPhone während der Reparatur mit Strom versorgt.

Entferne die beiden 1,2 mm Y000 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist.

Entferne die Halterung.

Heble das Touchscreenkabel mit der Spudgerspitze hoch und löse es ab.

Trenne den Stecker des Displaykabels mit der Spudgerspitze.

Entferne die fünf Schrauben, mit denen die Halterung des Logic Board Steckers am Rückgehäuse befestigt ist:

Eine 1,3 mm Kreuzschlitzschraube #000

Eine 1,5 mm Kreuzschlitzschraube #000

Drei 1,2 mm Y000 Schraube

Entferne die Halterung.

Heble den Stecker der Frontsensorgruppe mit der Spudgerspitze aus seinem Anschluss.

Entferne die Displayeinheit.

Entferne die sieben Schrauben, mit denen die Halterung unterhalb der Taptic Engine und des Lautsprechers befestigt ist:

Drei 1,4 mm Kreuzschlitzschrauben

Zwei 1,7 mm Kreuzschlitzschrauben

Eine 1,9 mm Kreuzschlitzschraube

Eine 1,6 mm Kreuzschlitzschraube

Hebe die Halterung an der Kante nahe beim Akku an. Versuche nicht, sie ganz zu entfernen, da sie noch durch ein kleines Flachbandkabel verbunden ist.

Halte die Halterung weg und benutze gleichzeitig die Spudgerspitze, um das Kabel darunter hochzuheben und abzulösen.

Entferne die Halterung.

Entferne das schwarze Klebeband und das kleine Rechteck aus Gummi auf der Steckerabdeckung der Taptic Engine.

Entferne die fünf Schrauben, mit denen der untere Lautsprecher befestigt ist:

Eine 2,8 mm Abstandsschraube

Eine 2,3 mm Abstandsschraube

Eine 2,3 mm Kreuzschlitzschraube

Eine 1,8 mm Kreuzschlitzschraube

Eine 1,6 mm Kreuzschlitzschraube

Entferne die kleine Halterung an der oberen rechten Ecke des Lautsprechers.

Entferne die Steckerabdeckung der Taptic Engine.

Setze einen Spudger unter der Oberkante des Lautsprechers an, nahe der Gehäusekante des iPhones.

Heble den Lautsprecher vorsichtig hoch und hebe die Oberkante an.

Halte den Lautsprecher an zwei Seiten fest und ruckle ihn hin und her, um den Kleber, mit dem er an der Unterkante des iPhones befestigt ist, zu lösen.

Ziehe den Lautsprecher vom iPhone weg, bis sich die Klebedichtung löst.

Entferne den Lautsprecher.

Entferne die beiden 1,8 mm Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist.

Löse das Flachbandkabel der Taptic Engine, indem du es mit der Spudgerspitze aus seinem Anschluss hochhebelst.

Entferne die Taptic Engine.

Jeder Klebestreifen verfügt über eine schwarze Lasche, die leicht an der Seitenkante des Akkus festgeklebt ist.

Löse die erste Akkuklebelasche von der unteren rechten Kante des Akkus ab.

Ziehe die Lasche eines Akkuklebestreifens langsam vom Akku weg zur Unterseite des iPhones.

Ziehe gleichmässig und mit konstanter Spannung bis der Streifen zwischen Akku und Rückgehäuse herauskommt. Am Besten ist es, den Klebestreifen in einem möglichst flachen Winkel zu ziehen, allerdings musst du darauf achten, dass er nicht an anderen Bauteilen des iPhones klebenbleibt.

Falls der Klebestreifen bei diesem Vorgang reißt, musst du versuchen das Ende mit den Fingern oder mit einer stumpfen Pinzette zu fassen zu bekommen, damit du weiterziehen kannst.

Wiederhole die vorherigen Schritte bei den restlichen drei Klebestreifen.

Wenn du alle Klebestreifen erfolgreich entfernen konntest, dann kannst du den nächsten Schritt überspringen.

Lasse den Alkohol etwa eine Minute lang einwirken, damit der Klebestreifen geschwächt wird. Hebe dann den Akku mit dem flachen Ende des Spudgers vorsichtig hoch.

Falls einer der Klebestreifen abgerissen ist und der Akku am Rückgehäuse kleben bleibt, bereite einen iOpener vor oder benutze einen Fön, um das Rückgehäuse direkt hinter dem Akku zu erwärmen. Dadurch wird der Kleber aufgeweicht.

Drehe das iPhone wieder um und fädle einen starken Faden (wie zum Beispiel Zahnseide oder eine dünne Gitarrensaite) unter den Akku.

Ziehe den Faden in einer sägenden Bewegung über die ganze Länge des Akkus hin und her, um den Kleber zu durchtrennen. Das kann eine Weile dauern, da sich der Kleber nur langsam verformt, aber mit etwas Geduld ist das zu schaffen. Verbiege oder beschädige den Akku auf keinen Fall.

Entferne den Akku vom iPhone.

Klebe den Akku fest, löse den Stecker wieder ab und fahre mit dem Zusammenbau fort.

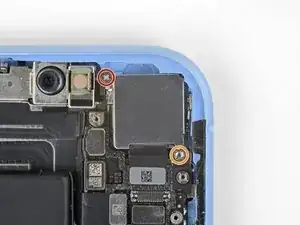

Entferne die beiden Schrauben, welche die Kameraabdeckung befestigen.

1,6 mm Kreuzschlitzschraube

2,4 mm Abstandsschraube

Entferne die Kameraabdeckung.

Trenne das Kamerakabel mit einem Öffnungswerkzeug ab.

Heble die Kamera vorsichtig mit einem Spudger hoch und entferne sie.

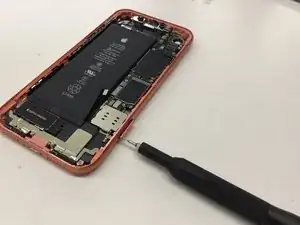

Entferne den SIM-Karteneinschub mit einem geeigneten Werkzeug, z.B. einer aufgebogenen Büroklammer oder einem SIM-Auswurfwerkzeug.

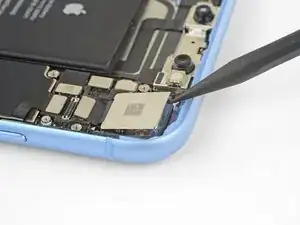

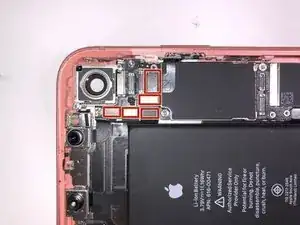

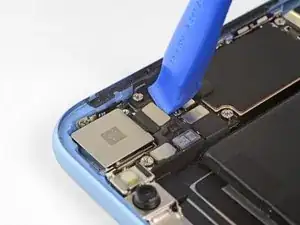

Benutze ein Öffnungswerkzeug um neun Kabelverbindungen auf der Platine zu lösen.

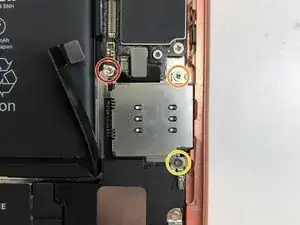

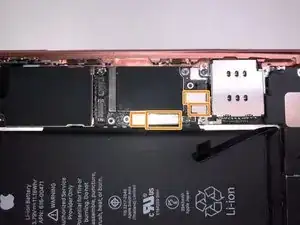

Entferne die folgenden Schrauben:

2,9 mm Abstandsschraube

1,5mm Kreuzschlitzschraube #000

1,6mm Kreuzschlitzschraube #000

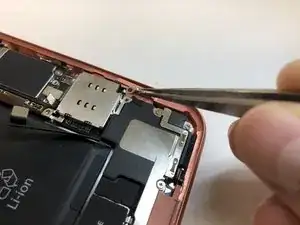

Entferne die Erdungsklammer

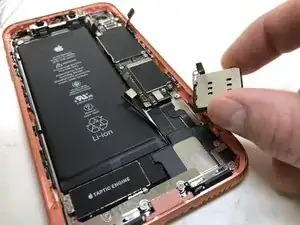

Entferne den SIM-Kartenleser

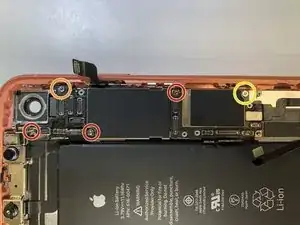

Entferne die fünf Schrauben, mit denen das Logic Board am Gehäuse befestigt ist:

2,9 mm Abstandsschraube

2,8 mm Abstandsschraube

1,8 mm Kreuzschlitzschraube #000

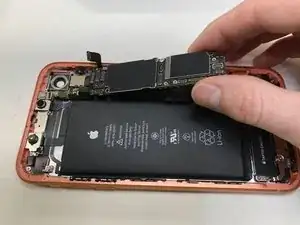

Entferne das Logic Board.
