iPhone XR Taptic Engine austauschen

Geschrieben von: Adam O'Camb
  • Kommentare: 45
iPhone XR Taptic Engine austauschen

Schwierigkeitsgrad

Mittel

Schritte

28

Zeitaufwand

1 - 2 Stunden

Einleitung

Die Taptic Engine erzeugt die Vibrationen deines iPhones sowie das haptische Feedback. In dieser Anleitung wird gezeigt, wie du die Taptic Engine im iPhone XR entfernen und/oder austauschen kannst.

Diese Anleitung beinhaltet des kompletten Ausbau des Displays. So wird eine versehentlich Belastung oder Beschädigung der Displaykabel vermieden, während du arbeitest. Wenn du es dir zutraust, die Taptic Engine auszubauen ohne die Displaykabel zu beschädigen, kannst du die entsprechenden Schritte zum Trennen der Displaykabel überspringen.

  1. aGeYRP3gUuAwIhn6
    aGeYRP3gUuAwIhn6
    n6aSREpvVP6h1IbH

    • Entlade deinen iPhone Akku auf unter 25 %, bevor du anfängst. Ein geladener Lithium-Ionen-Akku kann Feuer fangen und/oder explodieren, falls er versehentlich beschädigt wird.

    • Schalte dein iPhone aus, bevor du anfängst.

    • Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhones.

    • Nach dem Öffnen des iPhones sind die Dichtungen nicht mehr wasserfest. Du solltest entweder gleich neue Dichtungen einbauen oder in Zukunft sehr aufpassen, dass dein iPhone nicht nass wird, wenn du die alten Dichtungen drin lässt.

    • Unter dem Schraubenkopf jeder Pentalobe-Schraube befindet sich eine schwarze Gummidichtung. Um einen maximalen Schutz vor Staub und Flüssigkeit zu gewährleisten, überprüfe den Zustand der Dichtungen oder ersetze die Schrauben beim Wiederzusammenbau.

    One of my gaskets was as shown in your second photo, the other had been worked into the threads (as if smeared) probably from the factory and was completely unusable.

    In place of replacements (unsure of where to purchase) I just used a clear silicone caulking on both screws upon reassembly to offer at least some water seal. I wish these gaskets were included with the gasket waterproofing sealant kit!

    Erica -

    Is there any place to buy these screw gaskets? I haven’t seen it mentioned anywhere but one of mine was pretty much chewed up. Silicone should work but I’d prefer the oem solution.

    Chilinh Nguyen -

    I found a place on Amazon that sells them. It's cheapest to get a full set of screws than to get just these. $5-$6 USD.

    J Olin -

    Can it be dead?

    Lulu navarro -

  2. CvqPuR6YujN6uWQ6

    • Es ist hilfreich, die Unterkante des iPhones zu erhitzen, um den Kleber, mit dem das Display befestigt ist, aufzuweichen. So lässt sich das Gerät leichter öffnen.

    • Benutze einen Fön oder eine Heißluftpistole oder bereite einen iOpener vor und erwärme damit etwa eine Minute lang die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

    An alternative to the Iopener or heat gun is to heat water to EXACTLY 80 degrees F (cooking thermometer is great for this) and pour into a reinforced ziplock type bag. Leave the bag on the screen, but be sure that none of the hot water rests on the zipper portion, as the water is hot enough to soften that seal and leak out on to your device! This meat had is my personal favorite as the heat is distributed very equally and precisely as compared to a heat gun, but is more accessible than the Iopener.

    Colin Wylie -

  3. lXwQA2bBknBmaYMk
    lXwQA2bBknBmaYMk
    LYWa6nCPP1Q5VSJI
    vGNZiNvfn1Ar1HRV

    • Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.

    • Genaue Anweisungen für die Anti-Clamp findest du hier.

    • Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

    • Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

    • Drücke die Saugheber auf den Oberflächen fest.

    • Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

  4. YIiQkkUqhKCBxGdW
    YIiQkkUqhKCBxGdW
    yomGp16TjrxYNYd1
    yXVOy1Ny2FNtYRAu

    • Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

    • Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

    • Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

    • Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

    • Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Displayrahmen ein.

    • Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichenden großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.

    • Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.

    • Überspringe die nächsten zwei Schritte .

  5. P5PouqftuOuIAKpF
    P5PouqftuOuIAKpF
    IhTlLHCH2DAmlimO

    • Wenn du einen einzelnen Saugheber verwendest, setzte ihn an der unteren Kante des iPhones auf, aber nicht im gebogenen Bereich des Glases ganz unten.

    • Wenn das Displayglas sehr zersplittert ist, kannst du es mit einer Lage von durchsichtigem Paketband überkleben, dann kannst du den Saugheber besser anbringen. Alternativ kannst du auch sehr kräftiges Klebeband anstelle des Saughebers benutzen. Wenn alles nicht funktioniert, dann kannst du den Saugheber mit Sekundenkleber befestigen.

  6. nmV3em2q4QXYS1al
    nmV3em2q4QXYS1al
    ade6PZ4Lt42pSQnj
    3fHmwqIgAuXYKGFA

    • Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontpanel und Rückgehäuse.

    • Setze ein Plektrum in den Spalt ein.

    • Der wasserfeste Kleber, mit dem das Display befestigt ist, ist sehr stark. Um diesen ersten kleinen Spalt aufzubekommen, musst du recht viel Kraft aufbringen.

    • Wenn der Spalt zu schwer zu öffnen ist, musst du mehr Wärme anwenden. Bewege das Display vorsichtig hoch und runter und löse so den Klebstoff, bis der Spalt groß genug ist, um das Werkzeug einzusetzen.

  7. mTLhKZ2OFBeZ2Tdm
    mTLhKZ2OFBeZ2Tdm
    Y45KLZQdRY3bn32a
    frfW3Vhso4IPv1nR

    • Schiebe das Plektrum um die untere linke Ecke und die linke Kante des iPhones nach oben, und durchtrenne so den Kleber, mit dem das Display befestigt ist.

    • Schiebe das Plektrum nicht zu tief in das iPhone hinein, da du sonst unter Umständen Bauteile im Inneren beschädigst.

    I think it's important to note that depending on how a screen was damaged, make sure to insert the pic under the black bezel directly under the actual screen. This bezel is a frame around the digitizer. I unknowingly inserted the pic between the bezel and the screen, and separated them both. I did this all the way around the phone. So I basically had to struggle to keep together two different sections of the display assembly because of this mishap, until I removed all the ribbon connectors. It made things much more difficult.

    Dave -

    An edit to my above comment: by digitzer, I mean the LCD shield. My apologies.

    Dave -

  8. ciFaLRnrmwyZDMOS
    ciFaLRnrmwyZDMOS
    H5TqnANpvmXIGpQe
    SRHh1OkaYV5x5XkG

    • Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, um den Kleber durchzutrennen.

    • Schiebe das Plektrum nicht zu tief hinein, sonst beschädigst du unter Umständen die Displaykabel an dieser Seite des iPhones. Schiebe es nur ein paar Millimeter hinein, in etwa die Breite der Displayblende.

    My replacement screen for the XR has a black rim but it looks pink. Is that normal?

    Irwin Cantor -

    You can use some Isopropyl alcohol in a syringe with a thin needle to soften even more the adhesive around the screen. But be careful so as not to overdo it. Just a few drops. It will become more easier to remove the screen.

    Dan Brock -

  9. qJy3qiZlDfvYHwCQ
    qJy3qiZlDfvYHwCQ
    XxFonXKXmI3M5iSN
    1uZnbxjnhtQFtsUm

    • Die Oberkante des Displays ist sowohl mit Kleber als auch mit Clips befestigt.

    • Schiebe das Plektrum um die obere Ecke des Displays und ziehe das Display gleichzeitig, eventuell mit einer leicht wackelnden Bewegung, nach unten in Richtung Lightning Anschluss.

    • Die Clips können brechen, wenn du nicht aufpasst. Arbeite langsam und sei geduldig.

    • Schiebe das Plektrum auch hier nicht mehr als ein paar Millimeter tief hinein, etwa die Breite der Displayblende, da du sonst die Frontpanel-Sensorgruppe beschädigen könntest.

    • Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne den gesamten restlichen Kleber, mit dem das Display noch befestigt ist.

  10. OHLZ3rYnPU6OUxI2

    • Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel zu entfernen.

    • Wenn du einen iSclack verwendet hast und er immer noch am iPhone befestigt ist, dann entferne ihn jetzt.

  11. gvaAabBGpp5PNyMF
    gvaAabBGpp5PNyMF
    aLbYdtq5MLGGwHqi
    41YpqEeGtyYn5Wxq

    • Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie einen Buchdeckel.

    • Versuche noch nicht, das Display ganz zu entfernen, mehrere empfindliche Flachbandkabel verbinden es mit dem Logic Board des iPhones.

    • Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, während du daran arbeitest.

    • Lege das Display beim Zusammenbau in Position, richte die Clips an der Oberkante aus und drücke die Oberkante sorgfältig hinein, bevor du den Rest des Displays einrasten lässt. Wenn es nicht leicht einrastet, dann überprüfe den Zustand der Clips am Rand des Displays ringsum und achte darauf, dass sie nicht verbogen sind.

    sure looks like the "hinge" is on the right hand side to me.. not left...!

    Doug Trout -

    If you leave the suction cup attached to the screen during the “hinging” process, it makes for a very handy holder for the screen until it’s completely detached.

    Richard Deubler -

  12. Pm3XuCwO4BcYdoNT
    Pm3XuCwO4BcYdoNT
    dbH2ibTJKmdNSytC

    • Entferne die drei 1,2 mm Y000 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

    • Entferne die Halterung.

    • Im Verlauf dieser Reparatur solltest du den Überblick über alle Schrauben behalten und sicherstellen, dass jede einzelne Schraube wieder genau dort eingesetzt wird, wo sie vorher war, um Schäden an deinem iPhone zu vermeiden.

    • Beim Zusammenbau ist jetzt ein guter Zeitpunkt, das iPhone einzuschalten und alle Funktionen zu testen, bevor das Display wieder festgeklebt wird. Achte darauf, dein iPhone wieder ganz auszuschalten, bevor du weiterarbeitest.

    Definitely make sure all three lobes of your tool are aligned before use (it’s a little harder to tell with this style of bit) and apply even and adequate pressure to ensure it grabs as you spin the driver to prevent disfiguring the lobes/slot of the screw head.

    Unfortunately my Y000 tool was perhaps not the best fit (tolerance a bit off) in these screws and I ended up stripping out the heads of all three of these. I started to panic but after I sanded the tip of my Y000 bit down a little with super fine grit (1000CW-C) sand paper to flatten the domed tip (visible with macro lens) and give it a bit more bite I was able to remove and reinstall without issue—in fact I had to remove and install them twice since I forgot my adhesive tape during reassembly, so the screws survived and the sanded bit worked.

    Erica -

    +1 to above comment. I bought a cheap kit from Amazon and the Y000 screw driver is not good for this job. I’m concerned that I may have disfigured the heads and i type this comment in the midst of my fix :D Be gentle and assess if you can remove at least one screw with your driver before rummaging through all three and other similar screws holding display connector as well.

    Shan Potti -

    Update to above comment. I got hold of a Y0.8 screw driver bit (lucky to find an ORIA screw driver kit in my office) and it works like wonders :) Now back to work…

    Shan Potti -

  13. wTxgGtY4ALPOaL6M
    wTxgGtY4ALPOaL6M
    oLrG4CKHkHQWnl5b

    • Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss.

    • Versuche, die schwarze Silikondichtung um diesen und die anderen Stecker nicht zu beschädigen. Diese Dichtungen gewährleisten einen zusätzlichen Schutz vor Wasser und Staub.

    • Biege den Stecker leicht vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und so dein iPhone während der Reparatur mit Strom versorgt.

  14. ycOPoUnmEuOGtRXs
    ycOPoUnmEuOGtRXs
    AiuRYCepIGVGVEUA

    • Entferne die beiden 1,2 mm Y000 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist.

    • Entferne die Halterung.

    What if the screw is damaged and you can’t get one out?

    Kashawn Benjamin -

  15. CFAlA4IEWSGKiQBn
    CFAlA4IEWSGKiQBn
    NAhKByGJ4iRqHGvE

    • Heble das Touchscreenkabel mit der Spudgerspitze hoch und löse es ab.

    • Um Steckverbinder wie diesen hier wieder zu verbinden, musst du ihn sorgfältig ausrichten und auf einer Seite herunterdrücken bis er einrastet und dann das gleiche auf der anderen Seite wiederholen. Drücke nicht in der Mitte. Falls der Stecker nicht korrekt ausgerichtet ist, können sich die Stifte verbiegen, was dauerhaften Schaden verursacht.

    • Falls irgendein Bereich deines Bildschirms nach der Reparatur nicht mehr auf Berührungen reagiert, dann trenne den Akku und setze diesen Stecker erneut ein. Achte darauf, dass er richtig einrastet und dass sich kein Staub oder Ähnliches im Anschluss gesammelt hat.

  16. EF5KUKKN1562jycp
    EF5KUKKN1562jycp
    hqHtSbHNDEqk2pPD

    • Trenne den Stecker des Displaykabels mit der Spudgerspitze.

    The new display cable isn’t snapping in but I was just able to snap in the old one. Did I break the new one somehow?

    Andrew Pierson -

    Same it is really frustrating, just keeps slipping up and its bound to get damaged

    Daniel Maldonado -

  17. erV5SYvpSFqRXnWJ
    erV5SYvpSFqRXnWJ
    C5NmtarPVEAnBWBm

    • Entferne die fünf Schrauben, mit denen die Halterung des Logic Board Steckers am Rückgehäuse befestigt ist:

    • Eine 1,3 mm Kreuzschlitzschraube #000

    • Eine 1,5 mm Kreuzschlitzschraube #000

    • Drei 1,2 mm Y000 Schraube

    • Entferne die Halterung.

    • Achte auf die kleinere Halterung auf der Stecker-Halterung, die darfst du nicht verlieren. Sie ist mit einem kleinen Clip befestigt, und kann leicht versehentlich von der größeren Halterung heruntergeschubst werden.

    Phillips screw 1.3 mm on last step is not working. The small clipped bracket has been damaged. This screw perhaps should be the first, before 1.2 Y000. - To be confirmed by others.

    Dmitri -

    I’m not sure it makes much if any difference, but we went ahead and swapped the order for you guys. Thanks for your comments!

    Jeff Suovanen -

    I just repaired another XR, and you are right! It doesn’t make any differnerce in the order these screws come out. I still damaged this fragile piece. As I work on more of these, I’ll figure out a way to remove this screw without damaging the clip. For now everyone, just use extra caution when removing the 1.3mm phillips screw! Thanks Jeff

    fabianowens -

    I’ve now done at least 6 of these so far and I have fairly consistent good results by taking the 2 Philips head screws out first, then doing the Y screws.

    Stow -

    Is this piece important for the repair if broken? I have broken it on a home repair. What is it used for? Is it a grounding connection or is it completely unimportant. More information needed please

    Squishy Horses -

    I’m wondering that too. Is this piece important?

    Phillip Gross -

    My clip broke too! on iphone XR. Any word on necessity?

    Beth Buer -

    I can confirm that taking out the 1.3 mm screw first then the 1.5 mm screw works the best. If done correctly, you should be able to to remove the rest of the screws and pull the panel off with the clip still attached to the panel. For reassembly, start with the 1.5 mm screw then the 1.3 mm screw.

    Carlos Oulman -

    I don’t remove the small screw at all. I just slide out the metal cover plate and slide back in to reassemble.

    Kyaw-Zin Win -

    I too broke this shield. In looking over this problem I believe it’s best to loosen, but not remove, either screw first then the other. To be clear, loosen the red or yellow screw but only just to break it free, then the second screw. Then remove both and the others and the shield should remain in one piece. I put it back with the broken part (on the red screw) and made sure the two are in contact so there’s conductivity as these shields serve a purpose other than just holding in connectors. My phone works fine with this fix.

    pgrobin -

    Is this small bracket important if broken??

    Phillip Gross -

    Mine is broken

    Easy Repair -

    Mine is broken and my apple pay doesn’t work. Something to do with NFC antenna this little clip??

    Marcos Fernández -

    On the 1.3 mm screw I actually chose not to remove it. I broke it loose then used the tip of the spudger to simply twist the bracket out of the way, with the screw still attached. Then I could remove the larger bracket.

    mpalma -

    Kyaw-Zin is right because the shield contains of two tin parts. But there is another option:

    1. Unscrew the yellow and orange screws first.

    2. Lift the shield gently that it can turn about 20° anticlockwise.

    3. Open the red screw and let the shield turn with it the first degrees.

    Daniel Brehm -

    The first time I did this repair, I didn’t see the comments ahead of time and broke the bracket, even removing the 1.3mm screws first. The second time I did the repair, I was prepared and being extra careful, but the simple act of turning the 1.3mm screw head was enough to break it. If I ever have to do this repair again, I’ll just leave the screw in and try to slide the plate out with the screw (and bracket, hopefully) still in tact, as per Kyaw-Zin Win.

    Debbie Thompson -

    None of the screw driver bits I got fits the 1.3mm and 1.5mm screws. How do I remove them?

    Jonatious Joseph Jawahar -

    Same issue as above. The bits provided in the kit do not work with the 1.3mm and 1.5mm screws

    Graham Hammell -

    Further to above comment about bit not working. Had to go and purchase another PH000 from Home Depot and that worked

    Graham Hammell -

    I’ve broken that little bracket attached to the red screw. Is it important and can I get a replacement????? Thanks all

    steve.arfa -

    Broken the clip. Is this important??

    kyledrumtutor -

  18. ZKgyTMB3J2eBa6Se
    ZKgyTMB3J2eBa6Se
    RGEOVxym6PmnJXjF

    • Heble den Stecker der Frontsensorgruppe mit der Spudgerspitze aus seinem Anschluss.

    During testing, make sure your proximity sensor is not on upside down, as it’s easy to connect upside down. Your phone will boot loop if it’s on incorrectly.

    Tristan England -

  19. GIZLarh6sZTr4iYM

    unclear if this is where screen removal ends

    Daniel Maldonado -

    I had the same question, but the answer is yes. Steps 21-30 are removing parts from the original screen that need to be reattached onto the new screen. You are no longer working inside the frame, but on the back of the screen itself.

    amclean78 -

    I apologize for missing these comments initially, but yes that’s correct, the screen is removed now and the rest of the guide goes on to other parts, either in the phone or on the back of the screen. Good luck with the repair!

    Adam O'Camb -

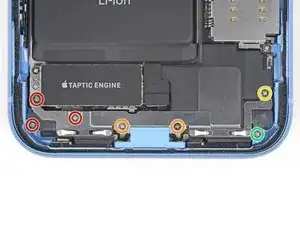

  20. iZK4DJrIvJFPKGIR

    • Entferne die sieben Schrauben, mit denen die Halterung unterhalb der Taptic Engine und des Lautsprechers befestigt ist:

    • Drei 1,4 mm Kreuzschlitzschrauben

    • Zwei 1,7 mm Kreuzschlitzschrauben

    • Eine 1,9 mm Kreuzschlitzschraube

    • Eine 1,6 mm Kreuzschlitzschraube

    Removing this bracket isn't necessary to extract the taptic engine.

    Pete Gardiner -

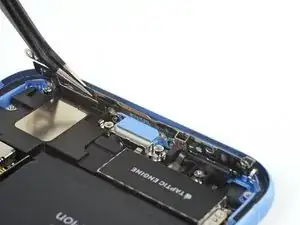

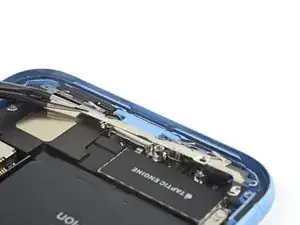

  21. nG41W3x6uy6TU2Bp
    nG41W3x6uy6TU2Bp
    jCuAX3HQcoDwXQnl

    • Hebe die Halterung an der Kante nahe beim Akku an. Versuche nicht, sie ganz zu entfernen, da sie noch durch ein kleines Flachbandkabel angeschlossen ist.

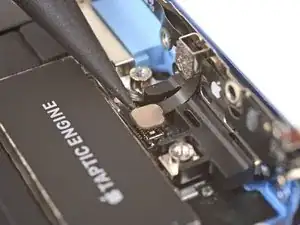

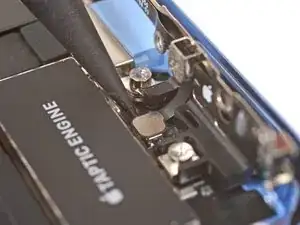

  22. WMJanSqprEyilHcO
    WMJanSqprEyilHcO
    p4w4LkC3AkLtycMh

    • Halte die Halterung weg und benutze gleichzeitig die Spudgerspitze, um das Kabel darunter hochzuheben und abzulösen.

  23. NocVMf1Ugseus2xX

    • Entferne die Halterung.

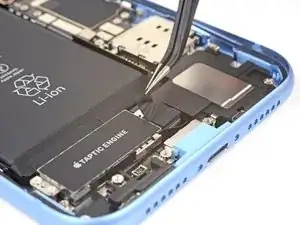

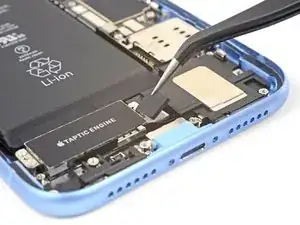

  24. 5RnOq5aP3eNtFDDt
    5RnOq5aP3eNtFDDt
    BiVqnxTsjMHOaQQC

    • Entferne das schwarze Klebeband und das kleine Rechteck aus Gummi auf der Steckerabdeckung der Taptic Engine.

    In my case, the rubber rectangle was mechanically attached to the Taptic Engine connector cover. To remove the cover, I lifted the thinner portion of the rubber rectangle and removed the 1.8mm Phillips screw indicated in step 25. Once the 1.8mm screw was removed the cover and the rubber square came off as one piece.

    Joel White -

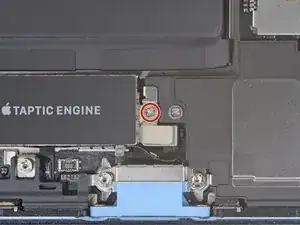

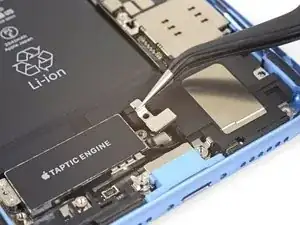

  25. hoLRnLjDoTMsCWSO
    hoLRnLjDoTMsCWSO
    PWqYMKkltUTxZnfi

    • Entferne die 1,8 mm Kreuzschlitzschraube, mit der die Steckerabdeckung der Taptic Engine befestigt ist.

    • Entferne die Steckerabdeckung der Taptic Engine.

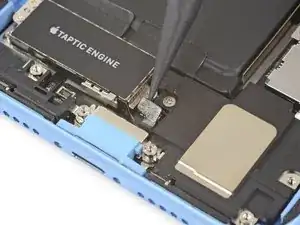

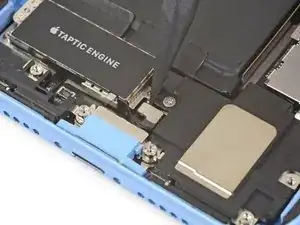

  26. DWYT14YlOYqJ3fPE
    DWYT14YlOYqJ3fPE
    BbYVjk6qFSvE3Kv6

    • Trenne das Flachbandkabel der Taptic Engine, indem du es mit einem Spudger aus seinem Anschluss hebelst.

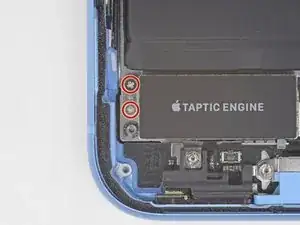

  27. IRxvUeRaYDNksgFo

    • Entferne die beiden 1,8 mm Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist.

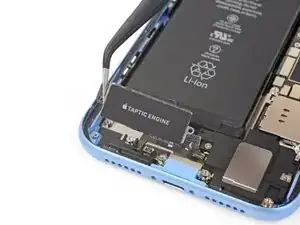

  28. E5ClREaR2UWDqA2U

    • Entferne die Taptic Engine.

Abschluss

Vergleiche dein neues Ersatzteil mit dem originalen Teil, eventuell musst du vor dem Einbau des neuen Teils Komponenten übertragen oder Schutzfolien abziehen.

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
