iPhone XS Max Akku tauschen

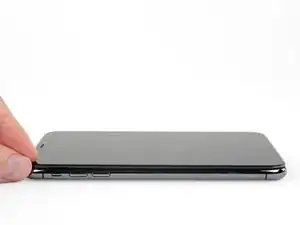

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

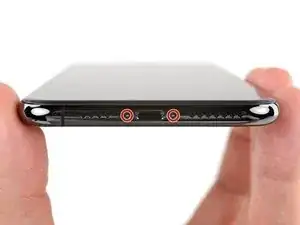

Entferne die beiden 6,9 mm langen Pentalobe Schrauben an der Unterkante des iPhones.

Durch das Öffnen des iPhone Displays werden die wasserfesten Dichtungen beschädigt. Du solltest also Ersatzdichtungen zur Hand haben, bevor du weitermachst. Falls du dein iPhone wieder zusammenbaust, ohne die Dichtungen zu erneuern, dann achte darauf, dass dein iPhone nicht mit Flüssigkeiten in Kontakt kommt.

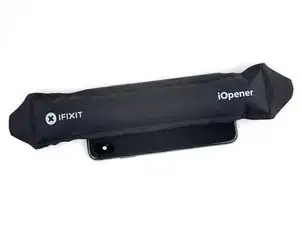

Benutze einen Fön, eine Heißluftpistole oder bereite einen iOpener vor und lege ihn etwa eine Minute lang auf die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

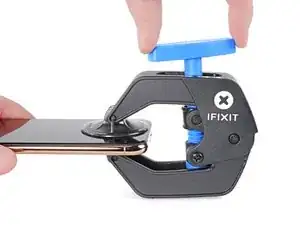

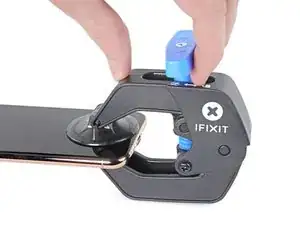

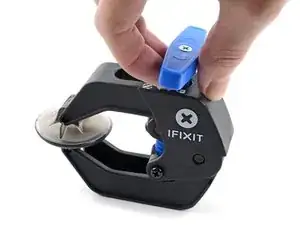

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

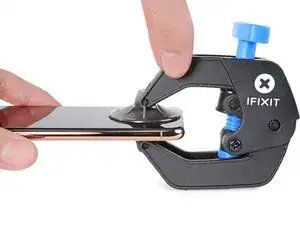

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

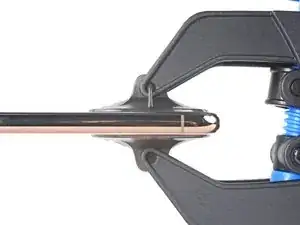

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.

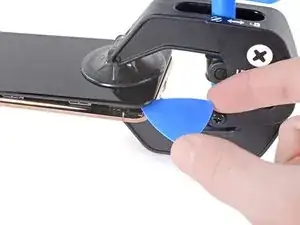

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

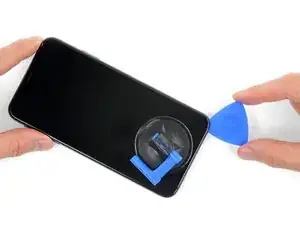

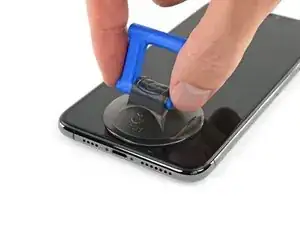

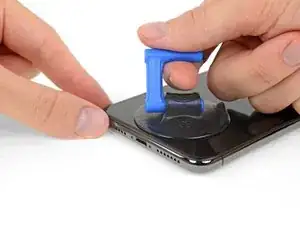

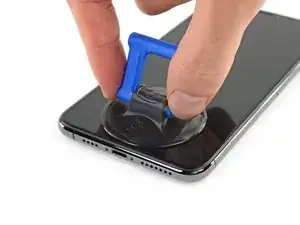

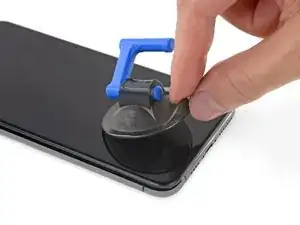

Wenn du einen einzelnen Saugheber benutzt, dann setzte ihn an der Unterkante des iPhones auf und vermeide dabei den gebogenen Teil des Glases.

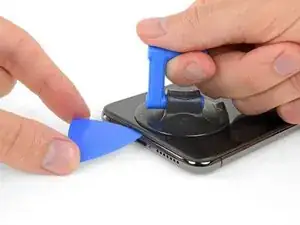

Ziehe fest und konstant am Saugheber, sodass ein kleiner Spalt zwischen dem Front Panel und dem Rückgehäuse entsteht.

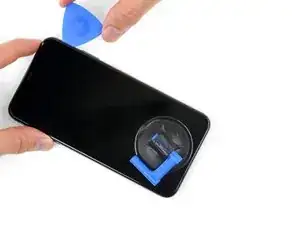

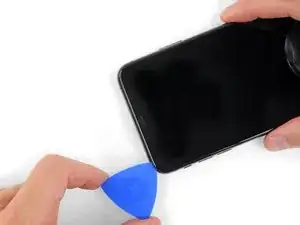

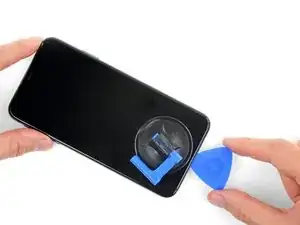

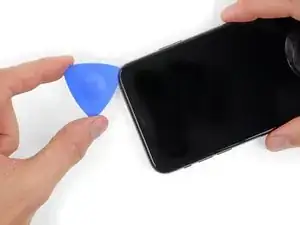

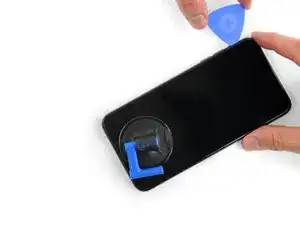

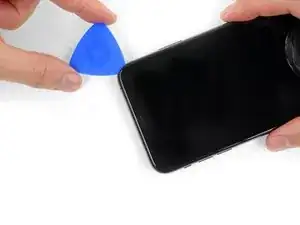

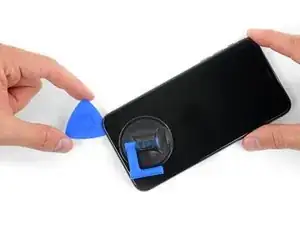

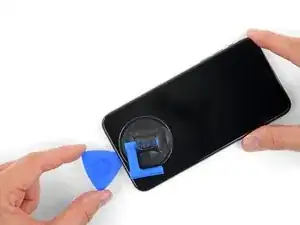

Setze ein Plektrum in den Spalt.

Schiebe das Plektrum um die untere linke Ecke und die linke Seite des iPhones nach oben und zerschneide so den Kleber, mit dem das Display verklebt ist.

Setze erneut dein Plektrum an der Unterkante ein und schiebe es die rechte Seite nach oben, um so weiterhin den Kleber zu durchtrennen.

Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe das Display gleichzeitig vorsichtig nach unten in Richtung des Lightning Connectors. Eine leichte Wackelbewegung kann hilfreich sein.

Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne jegliche Klebereste, mit denen das Display noch befestigt ist.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Front Panel zu entfernen.

Wenn du einen iSclack benutzt und er immer noch am iPhone befestigt ist, kannst du ihn jetzt entfernen.

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst wie einen Buchrücken.

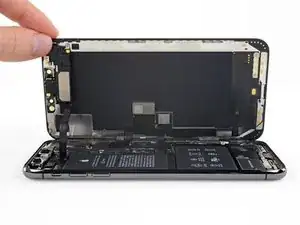

Lehne das Display gegen etwas Stabiles, damit es offen bleibt, während du daran arbeitest.

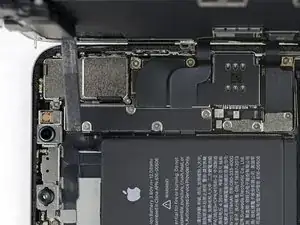

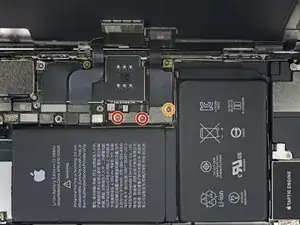

Entferne die vier Y000 Schrauben, mit denen die Halterung der Logic Board Abdeckung befestigt ist. Sie haben folgende Längen:

Zwei 1,1 mm Schrauben

Eine 1,5 mm Schraube

Eine 3,7 mm Schraube

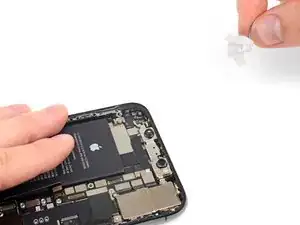

Entferne die Halterung.

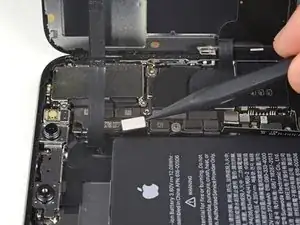

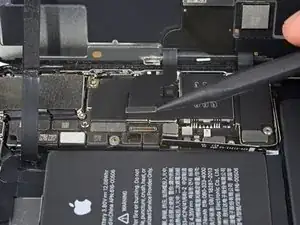

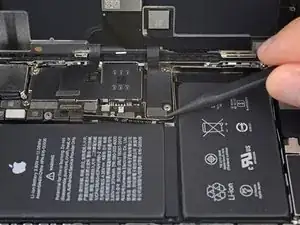

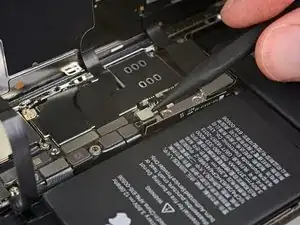

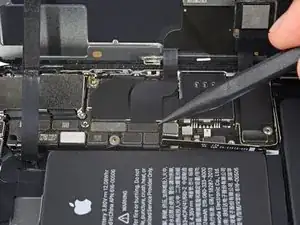

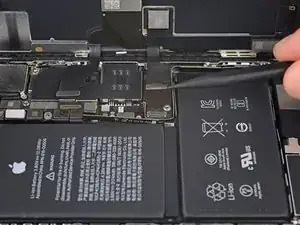

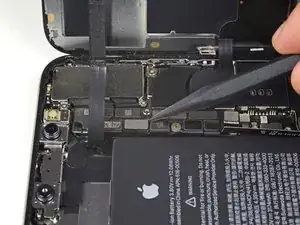

Benutze einen Spudger oder einen sauberen Fingernagel, um den Akkustecker aus seinem Anschluss auf dem Logic Board hochzuhebeln.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und dein iPhone während der Reparatur mit Strom versorgt.

Entferne die drei Y000 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist:

Zwei 1,5 mm Schrauben

Eine 1,1 mm Schraube

Entferne die Halterung.

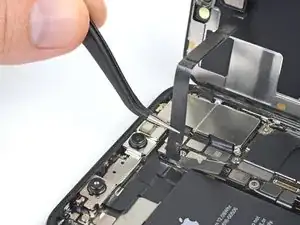

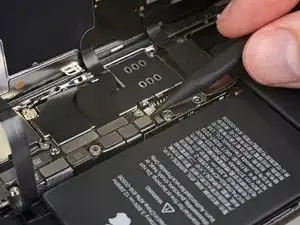

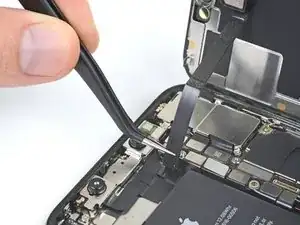

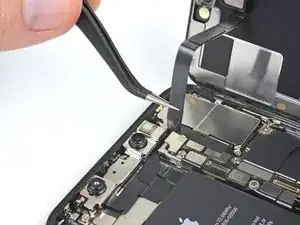

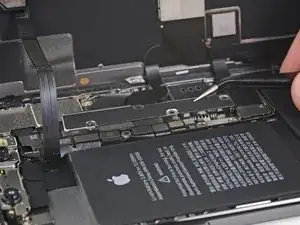

Heble den Stecker der Front Panel Sensor Einheit mit der Spudgerspitze oder einem Fingernagel hoch und trenne ihn.

Trenne den Kabelstecker des OLED Panels mit einem Spudger oder einem Fingernagel.

Heble den Stecker des Touchscreen Kabels mit einem Spudger oder einem Fingernagel aus seiner Buchse.

Hebe das Kabel vorsichtig an, bis es sich vom Kleber löst.

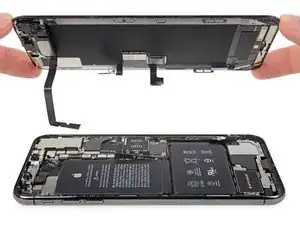

Entferne die Displayeinheit.

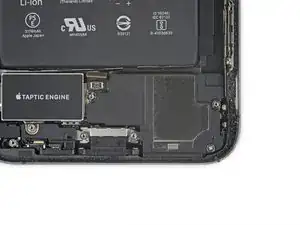

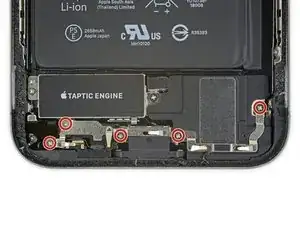

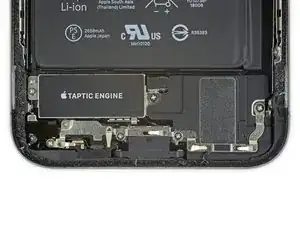

Entferne die fünf 1,4 mm Tri-Point Y000 Schrauben, mit denen die Halterung unterhalb der Taptic Engine und des Hauptlautsprechers befestigt ist.

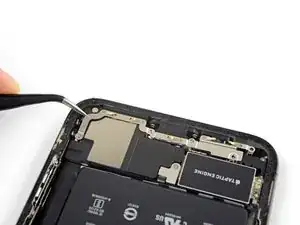

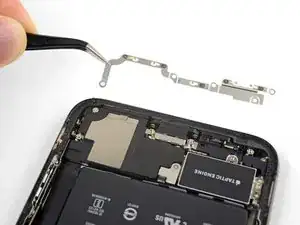

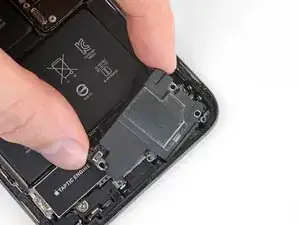

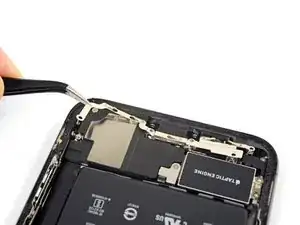

Hebe die Halterung leicht an, um sie abzulösen und zu entfernen, achte dabei darauf, sie nicht zu verbiegen.

Falls nötig, kannst du die Halterung leicht mit einem Fön oder einer Heißluftpistole erwärmen, um den Kleber aufzuweichen. (Es ist nicht empfehlenswert einen iOpener auf die Halterung zu legen, da dadurch die Federkontakte oben beschädigt werden können. )

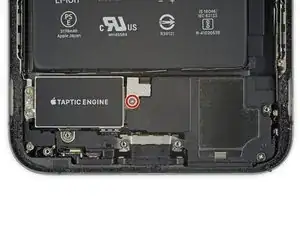

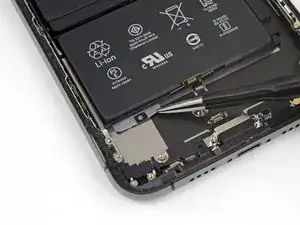

Entferne die 1,3 mm Tri-Point Y000 Schraube, mit der die Abdeckung des Lautsprechersteckers befestigt ist.

Drücke die Abdeckung des Lautsprechersteckers in Richtung Akku und hebe sie dann an, um sie abzulösen und zu entfernen.

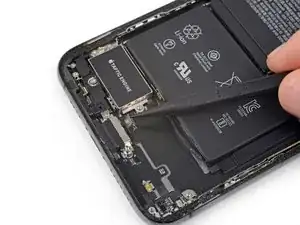

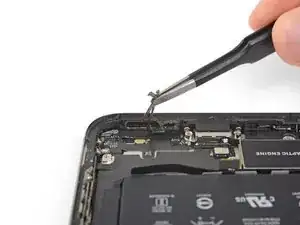

Heble den Lautsprecherstecker mit der Spudgerspitze hoch und löse ihn ab.

Entferne die drei Schrauben, mit denen der Lautsprecher befestigt ist:

Eine 2,7 mm Kreuzschlitzschraube

Eine 2,9 mm Abstandsschraube

Eine 3,1 mm Abstandsschraube

Setze einen Spudger unter die Oberkante des Lautsprechers, nahe an der Kante des iPhone Gehäuses.

Heble vorsichtig hoch und hebe die Oberkante Lautsprechers leicht an.

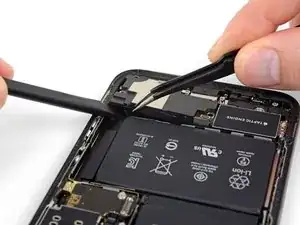

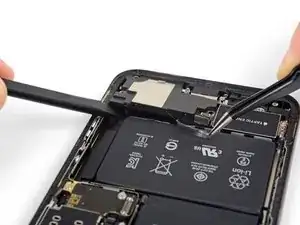

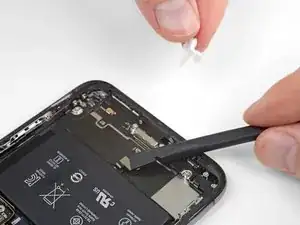

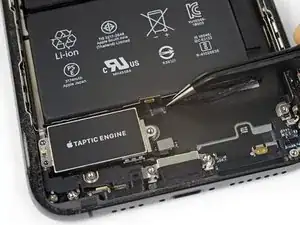

Löse den Pufferstreifen aus Kunststoff mit einer Pinzette von der Oberkante des Lautsprechers ab, während du den Lautsprecher hochhebelst.

Halte den Lautsprecher an den Seiten fest und wackle ihn ihn und her, um den Kleber zu lösen, mit dem er an der Unterkante des iPhones befestigt ist.

Ziehe den Lautsprecher von der Unterkante des iPhones weg, bis sich die Klebedichtung ablöst.

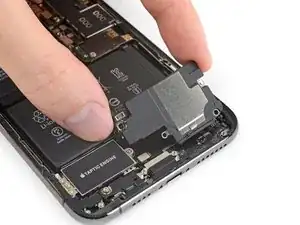

Entferne den Lautsprecher.

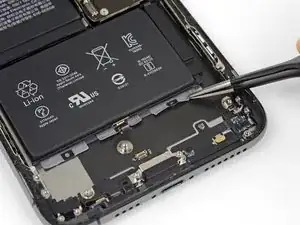

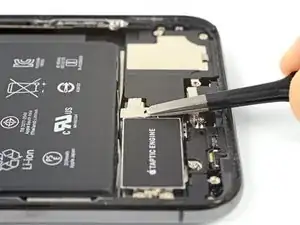

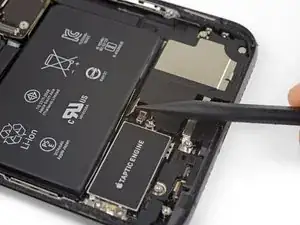

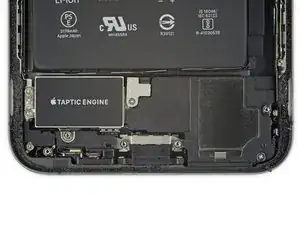

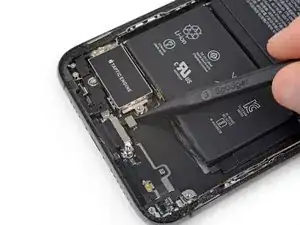

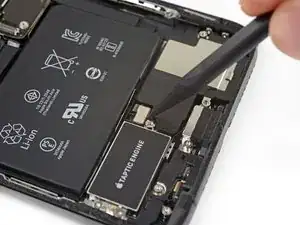

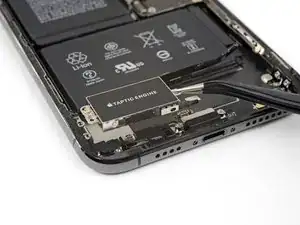

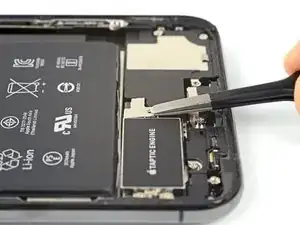

Löse das Flachbandkabel der Taptic Engine, indem du es mit einem Spudger aus seinem Anschluss hochhebelst.

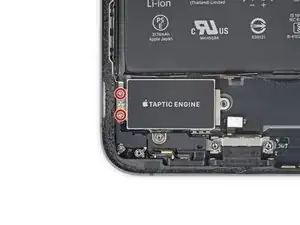

Entferne die beiden 1,9 mm Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist.

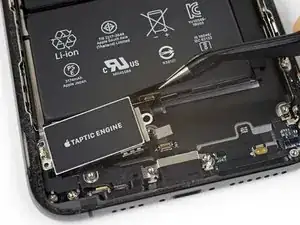

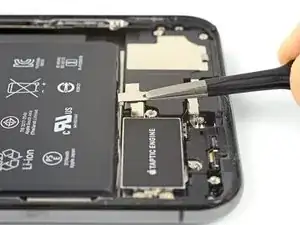

Hebe den Pufferstreifen aus Kunststoff vorsichtig über den Lautsprecherstecker.

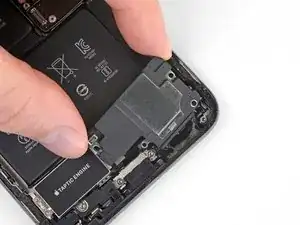

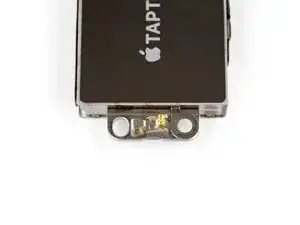

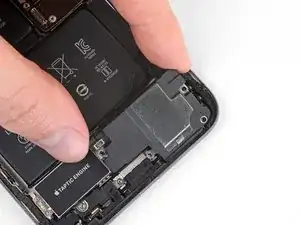

Entferne die Taptic Engine Einheit.

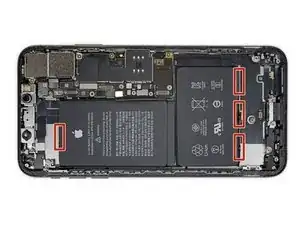

Jeder Klebestreifen verfügt über eine schwarze Lasche am Ende, die leicht an der Seite des Akkus festgeklebt ist.

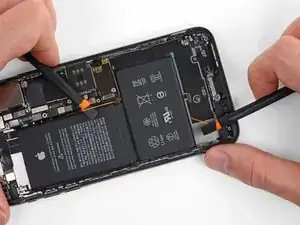

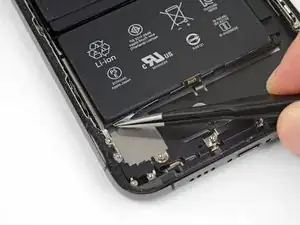

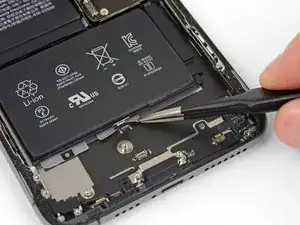

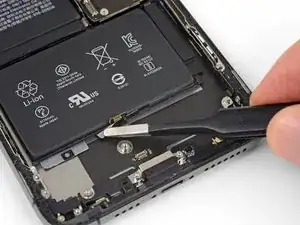

Löse die Lasche des ersten Akkuklebestreifens von der Unterkante des Akkus ab.

Wiederholde den vorherigen Schritt, um die beiden restlichen Klebelaschen von der Unterkante des Akkus abzulösen.

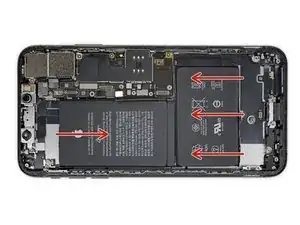

Hier sind ein paar Tipps, um die Klebestreifen möglichst erfolgreich zu entfernen:

Drücke den Akku nicht herunter. Halte das iPhone gut an den Seiten fest.

Halte die Streifen beim Ziehen glatt und faltenlos.

Ziehe sehr langsam, sodass sich der Streifen dehnen und ablösen kann. Zum Entfernen jeden Streifens werden etwa 15-30 Sekunden benötigt.

Ziehe in einem flachen Winkel, sodass der Streifen nicht an der Unterkante des Akkus hängen bleibt.

Falls ein Streifen unter dem Akku reißt und nicht mehr herausgeholt werden kann, dann mache mit den anderen Streifen weiter und folge dann den unten beschriebenen Schritten.

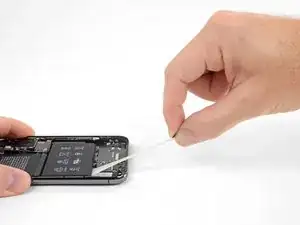

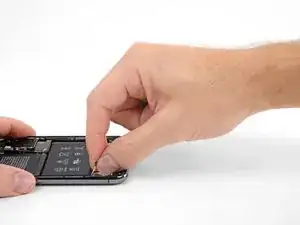

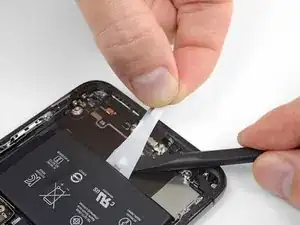

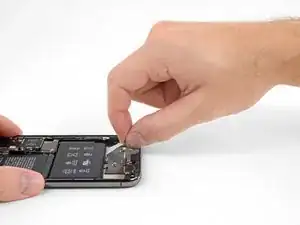

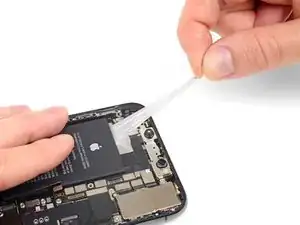

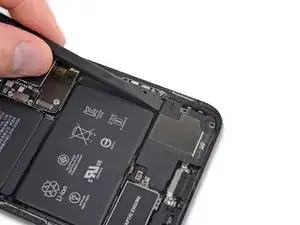

Fasse eine der Laschen der äußeren Akkuklebestreifen und ziehe sie langsam vom Akku nach unten weg.

Ziehe gleichmässig und mit konstanter Spannung bis der Streifen zwischen Akku und Rückgehäuse herausrutscht.

Wiederhole den vorherigen Schritt, um den Klebestreifen auf der gegenüberliegenden Seite zu entfernen, sodass nur noch der Streifen in der Mitte übrig bleibt.

Entferne den mittleren Streifen, achte dabei darauf, dass er sich nicht am Lautsprecherkabel verfängt.

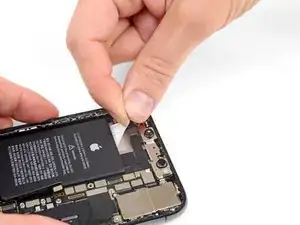

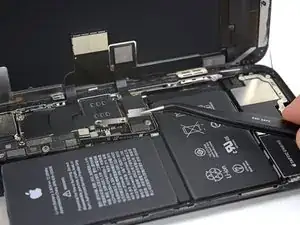

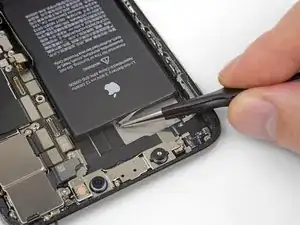

Löse die Lasche des letzten Klebestreifens von der Oberkante der oberen Akkuzelle ab.

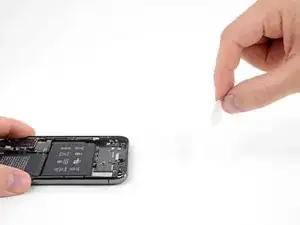

Entferne den letzten Klebestreifen.

Wenn du alle vier Klebestreifen erfolgreich entfernt hast, kannst du den nächsten Schritt überspringen.

Lasse den Alkohol etwa eine Minute lang einwirken, damit der Klebestreifen geschwächt wird. Hebe dann den Akku mit dem flachen Ende des Spudgers vorsichtig hoch.

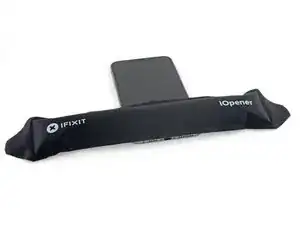

Wenn einer der Klebestreifen gerissen ist, und der Akku im Rückgehäuse festklebt, dann bereite einen iOpener vor oder benutze einen Fön, um das Rückgehäuse direkt hinter dem Akku zu erhitzen.

Drehe das iPhone wieder um und fädle ein Stück starken Fadens (wie zum Beispiel Zahnseide oder eine dünne Gitarrensaite) unter den Akku.

Ziehe den Faden mit einer Sägebewegung hin und her, um den Kleber zu durchtrennen. Das kann eine Weile dauern, da sich der Kleber nur langsam verformt, aber mit etwas Geduld ist es zu schaffen. Achte darauf, den Akku nicht zu verformen oder zu beschädigen.

Beginne an der Ober- oder der Unterkante des Akkus und arbeite dich zur Mitte vor. Ziehe den Faden nicht durch das mittlere Drittel des Akkus, da du sonst die Flachbandkabel bzw. die kabellose Ladespule direkt darunter beschädigen könntest.

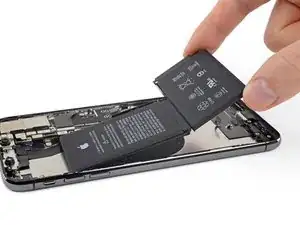

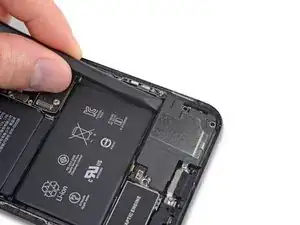

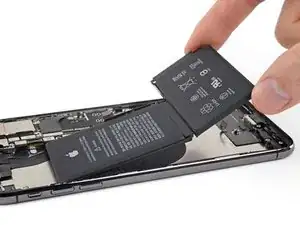

Fasse den Akku an der Unterkante und entferne ihn vom iPhone.
