iPhone XS Max Rückkameras austauschen

Geschrieben von: Jeff Suovanen

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Mithilfe dieser Anleitung kannst du die Rückkameras im iPhone XS Max entfernen und austauschen. Die Rückkameraeinheit besteht aus zwei einzelnen Modulen: der Weitwinkelkamera und der Teleobjektivkamera. Beide Module werden als eine Baugruppe ersetzt.

Das iPhone XS und das iPhone XS Max haben die gleiche Kamera, daher ist dieses Teil mit beiden Modellen kompatibel.

Hinweis: In dieser Anleitung wird gezeigt, wie man die Displaykabel vollständig ablöst und die Displayeinheit entfernt, um besser an die Rückkameras heranzukommen, es ist allerdings auch möglich, die Rückkameras zu entfernen, ohne vorher die Displaykabel zu trennen. Erfahrene Reparateure können diesen Schritt überspringen um Zeit zu sparen. Wenn du das tust, achte darauf, dass das Display gut abgestützt wird und die Displaykabel nicht beschädigt werden.

Werkzeuge

Ersatzteile

Schritt 1

Entlade deinen iPhone Akku auf unter 25% bevor du anfängst. Ein geladener Lithium-Ionen Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich beschädigt wird.
Schalte dein iPhone aus, bevor du mit der Demontage beginnst.
Entferne die beiden 6,9 mm langen Pentalobe Schrauben an der Unterkante des iPhones.
Durch das Öffnen des iPhone Displays werden die wasserfesten Dichtungen beschädigt. Du solltest also Ersatzdichtungen zur Hand haben, bevor du weitermachst. Falls du dein iPhone wieder zusammenbaust, ohne die Dichtungen zu erneuern, dann achte darauf, dass dein iPhone nicht mit Flüssigkeiten in Kontakt kommt.

Schritt 2

Durch das Erwärmen der Unterkante des iPhones wird der Kleber, mit dem das Display befestigt ist, aufgeweicht und das Display kann leichter geöffnet werden.
Benutze einen Fön, eine Heißluftpistole oder bereite einen iOpener vor und lege ihn etwa eine Minute lang auf die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

besteht da die Gefahr das sich das Displayglas vom lcd löst?

roter spieler -

Besteht da die Gefahr das sich der Kleber vom Displayglas löst?

roter spieler -

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

Schritt 5

Wenn du einen einzelnen Saugheber benutzt, dann setzte ihn an der Unterkante des iPhones auf und vermeide dabei den gebogenen Teil des Glases.
Falls dein Display sehr stark gebrochen ist, kann es hilfreich sein, es mit einer Lage durchsichtigen Klebebands zu bedecken, so kann der Saugheber besser anhaften. Alternativ kann das Klebeband auch statt des Saughebers benutzt werden. Im Notfall kannst du den Saugheber auch mit Sekundenkleber am gebrochenen Display festkleben.

Schritt 6

Ziehe fest und konstant am Saugheber, sodass ein kleiner Spalt zwischen dem Front Panel und dem Rückgehäuse entsteht.
Setze ein Plektrum in den Spalt.
Der wasserfeste Kleber, mit dem das Display befestigt ist, ist sehr stark, es ist also ein gewisser Kraftaufwand nötig, um diesen ersten Spalt zu öffnen. Falls du Schwierigkeiten hast, erwärme das Display erneut und wackle das Display hoch und runter, um den Kleber zu schwächen, bis die Öffnung groß genug für ein Plektrum ist.

I need help. I inserted the pick under the screen, but above the touch screen. When I lifted it, all I see is the silver touch screen instead of the interior of the iPhone. How do I to opening the screen the right way from here?

Joe Blaze -

Schritt 7

Schiebe das Plektrum um die untere linke Ecke und die linke Seite des iPhones nach oben und zerschneide so den Kleber, mit dem das Display verklebt ist.
Schiebe das Plektrum nicht zu weit in das iPhone hinein, sonst beschädigst du unter Umständen Bauteile im Inneren.

Schritt 8

Setze erneut dein Plektrum an der Unterkante ein und schiebe es die rechte Seite nach oben, um so weiterhin den Kleber zu durchtrennen.
Schiebe das Plektrum nicht zu tief hinein, sonst beschädigst du unter Umständen die Displaykabel an dieser Seite des iPhones. Schiebe es nur ein paar Millimeter hinein, bzw. etwa die Breite der Displayblende.

Schritt 9

Die Oberkante des Displays ist sowohl mit Kleber als auch mit Clips befestigt.
Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe das Display gleichzeitig vorsichtig nach unten in Richtung des Lightning Connectors. Eine leichte Wackelbewegung kann hilfreich sein.
Die Clips werden brechen, wenn du zu stark ziehst. Arbeite vorsichtig und sei geduldig.
Setze auch hier das Plektrum nicht zu tief ein, ein paar Millimeter, also etwa die Breite der Displayblende, reichen aus, sonst beschädigst du die Sensorgruppe des Front Panels.
Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne jegliche Klebereste, mit denen das Display noch befestigt ist.

Schritt 10

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Front Panel zu entfernen.
Wenn du einen iSclack benutzt und er immer noch am iPhone befestigt ist, kannst du ihn jetzt entfernen.

Schritt 11

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst wie einen Buchrücken.
Versuche noch nicht, das Display vollständig zu entfernen, da es noch durch mehrere empfindliche Flachbandkabel mit dem Logic Board verbunden ist.
Lehne das Display gegen etwas Stabiles, damit es offen bleibt, während du daran arbeitest.
Lege das Display beim Zusammenbau in die richtige Position, richte die Clips an der Oberkante aus und drücke die Oberkante vorsichtig herunter, bevor du den Rest des Displays einrasten lässt. Wenn es nicht problemlos einrastet, dann kontrolliere den Zustand der Clips um das Display herum und stelle sicher, dass sie nicht verbogen sind.

Schritt 12

Entferne die vier Y000 Schrauben, mit denen die Halterung der Logic Board Abdeckung befestigt ist. Sie haben folgende Längen:
Zwei 1,1 mm Schrauben
Eine 1,5 mm Schraube
Eine 3,7 mm Schraube
Während dieser Reparatur musst du auf jede einzelne Schraube aufpassen und darauf achten, dass sie wieder genau dahin zurückgesetzt wird wo sie herkam, um Schäden an deinem iPhone zu vermeiden.

Schritt 13

Entferne die Halterung.
Die Halterung kann etwas festgeklebt sein. Hebe sie vorsichtig aber fest an, um sie abzulösen.
Beim Wiederzusammenbau ist dies der ideale Moment, um dein iPhone einzuschalten und alle Funktionen zu testen, bevor du das Display wieder fest verklebst. Achte darauf, dein iPhone wieder komplett auszuschalten, bevor du weiterarbeitest.

Schritt 14

Benutze einen Spudger oder einen sauberen Fingernagel, um den Akkustecker aus seinem Anschluss auf dem Logic Board hochzuhebeln.
Versuche, die schwarze Silikondichtung um diesen und andere Anschlüsse auf der Platine nicht zu beschädigen. Diese Dichtungen liefern zusätzlichen Schutz vor Wasser und Staub.
Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und dein iPhone während der Reparatur mit Strom versorgt.

Schritt 15

Entferne die drei Y000 Schrauben, mit denen die Halterung des Displaysteckers befestigt ist:
Zwei 1,5 mm Schrauben
Eine 1,1 mm Schraube

I am replacing the screen for the 2nd time - the first repair was done by someone else, and the first 2 screws are 1.5mm and the last screw is 1.1mm… If I put the screw back in am I risking Long Screw Damage?

Sarah Ybarra - 22/03/20

I think that the outside screw (red one, one the right) is actually 1.5 mm or something longer than 1.1. Looked that way to me.

Paul Key - 12/05/20

From the top, the screws are: 2 x 1,5mm + 1 x 1,1mm

serdev94 - 25/09/20

I can confirm the above comments on the screw length. Pls correct it in the description!

k_neuper -

Thanks for all your comments! I'll amend this step.

Arthur Shi -

Hi, I just changed the screen on my XS Max and for this bracket I used 2 x 1.1 mm and 1 x 1.5 mm.

Starting from left to right:

- left 1.1 mm (I tried with 1.5 mm like in the above picture but I felt that it didn't wanted to go deeper so I didn't forced and I tried it in the middle and it fit perfectly)

- middle 1.5 mm

- right 1.1 mm

For the two brackets I had 7 screws, I aligned them on the desk by length and I had 2 x 1.5 mm, 4 x 1.1 mm and 1 x 3.7 mm.

Good luck and I hope it will help someone!

Adrian Slabu -

Schritt 16

Entferne die Halterung.

Schritt 17

Heble den Stecker der Front Panel Sensor Einheit mit der Spudgerspitze oder einem Fingernagel hoch und trenne ihn.

Schritt 18

Trenne den Kabelstecker des OLED Panels mit einem Spudger oder einem Fingernagel.
Um Steckverbinder wie diesen hier wieder zu verbinden, musst du ihn sorgfältig ausrichten und auf einer Seite herunterdrücken bis er einrastet, und dann das gleiche auf der anderen Seite wiederholen. Drücke nicht in der Mitte herunter. Wenn der Stecker falsch ausgerichtet ist, können sich die Stifte verbiegen und dauerhaften Schaden verursachen.

Schritt 19

Heble den Stecker des Touchscreen Kabels mit einem Spudger oder einem Fingernagel aus seiner Buchse.
Falls ein Teil deines Bildschirms nach deiner Reparatur nicht mehr auf Berührungen reagiert, dann trenne den Akku und setze diesen Stecker erneut ein. Achte darauf, dass er richtig einrastet und dass sich kein Staub oder andere Fremdkörper in der Buchse befinden.

Mine still won’t respond even after reseating any ideas? Ground issue?

Jasom -

Schritt 20

Das Flachbandkabel der Sonsoreinheit auf dem Front Panel ist leicht festgeklebt.
Hebe das Kabel vorsichtig an, bis es sich vom Kleber löst.

What if that cable brakes how do u fix that?

Kourtney Williams -

Schritt 21

Entferne die Displayeinheit.
Beim Zusammenbau ist jetzt der Moment, in dem du den wasserfesten Kleber um die Kanten des Displays herum ersetzen kannst.

No olviden que para que pase el Face Id tienen q cambiar el flex que va encima de la camara delantera con mucho cuidado ya q si le ponen otro flex no funcionara.

jeferson - 31/10/18

Schritt 22

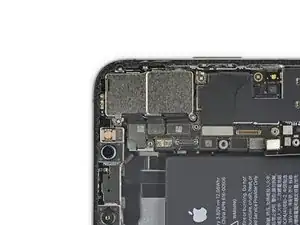

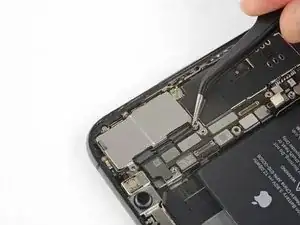

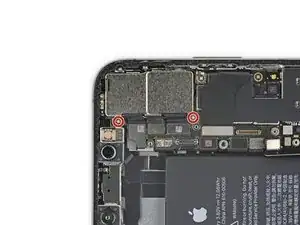

Entferne die beiden 1,8 mm Kreuzschlitzschrauben, mit denen die Abdeckung der Rückkamera befestigt ist.

Schritt 23

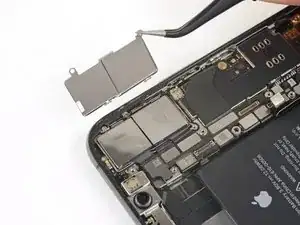

Hebe die Abdeckung an der Kante beim Akku an und entferne sie.
Um die Kamerabedeckung wieder einzubauen, folge den Bildern genau in der umgekehrten Reihenfolge: Setze zuerst die Außenkante ein, sodass die beiden überstehenden Schraubenlöcher auf der Abdeckung in die Halterung auf der Außenkante des Kameramoduls passen. Klappe dann die Abdeckung herunter.
Wenn die beiden Schraubenlöcher nicht richtig sitzen, wird die Abdeckung nicht flach liegen.

Schritt 24

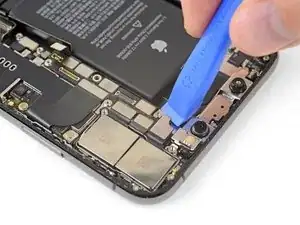

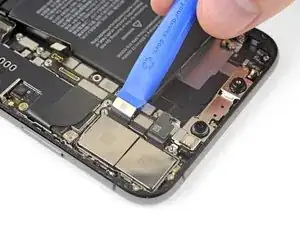

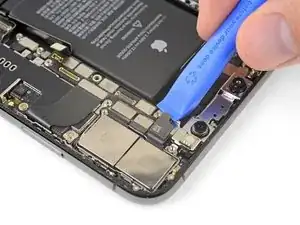

Löse die beiden Kamerakabelstecker mit einem iFixit Öffnungswerkzeug oder dem Fingernagel, indem du sie aus ihren Anschlüssen hochhebelst.

Schritt 25

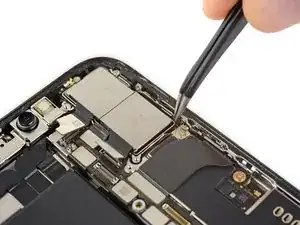

Schiebe die beiden Spitzen einer Pinzette oder ein anderes spitzes Werkzeug in die untere rechte Ecke der Kamera zwischen die Kameraeinheit und den Rahmen des iPhones.

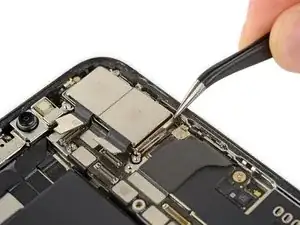

Heble vorsichtig hoch, um die Kamera aus dem iPhone zu heben.
Die Kameraeinheit ist nicht festgeklebt, aber fest in ihren Sitz gedrückt. Ein Spudger oder ein Plastikwerkzeug reicht unter Umständen nicht aus, um sie herauszuheben.

Schritt 26

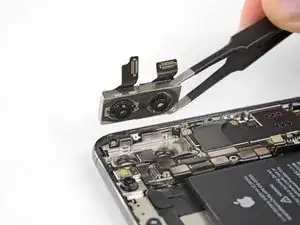

Entferne die Rückkamera-Einheit.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, eventuell müssen vor dem Einbau Bauteile vom alten auf das neue Teil übertragen werden oder Schutzfolien vom neuen Teil entfernt werden.

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
