iPhone XS Rückkameras austauschen

Geschrieben von: Jeff Suovanen

Kommentare: 14

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Mithilfe dieser Anleitung kannst du die Rückkameras im iPhone XS entfernen und austauschen. Die Rückkamera-Einheit besteht aus zwei einzelnen Modulen: der Weitwinkelkamera und der Teleobjektivkamera. Beide Module werden als eine Baugruppe ersetzt.

Das iPhone XS und das iPhone XS Max haben die gleiche Kamera, daher ist dieses Teil mit beiden Modellen kompatibel.

Hinweis: In dieser Anleitung wird gezeigt, wie man die Displaykabel vollständig ablöst und die Display Einheit entfernt, um besser an die Rückkameras heranzukommen. Es ist allerdings auch möglich, die Rückkameras zu entfernen, ohne vorher die Displaykabel zu trennen. Wenn du schon viel Erfahrung in der Reparatur hast, kannst du diesen Schritt auch überspringen, um Zeit zu sparen. Du musst dann aber darauf achten, dass das Display gut abgestützt wird und die Displaykabel nicht beschädigt werden.

Werkzeuge

Ersatzteile

Schritt 1

Entlade deinen iPhone Akku auf unter 25% bevor du anfängst. Ein geladener Lithium-Ionen-Akku kann Feuer fangen und/oder explodieren falls er versehentlich beschädigt wird.
Schalte dein iPhone aus, bevor du mit der Demontage beginnst.
Entferne die beiden 6,9 mm langen Pentalobe Schrauben an der Unterkante des iPhones.
Durch das Öffnen des iPhone Displays werden die wasserfesten Dichtungen beschädigt. Achte darauf, Ersatzdichtungen zur Hand zu haben, bevor du weitermachst. Falls du dein iPhone ohne die Dichtungen wieder zusammensetzt, musst du darauf achten, dass dein iPhone nicht mit Flüssigkeiten in Kontakt kommt.

Schritt 2

Durch das Erwärmen der Unterkante des iPhones wird der Kleber, mit dem das Display befestigt ist, aufgeweicht und das Display kann so leichter geöffnet werden.
Benutze einen Fön, eine Heißluftpistole oder bereite einen iOpener vor und lege ihn etwa eine Minute lang auf die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

Schritt 3

In den nächsten beiden Schritten wird gezeigt, wie der iSclack benutzt wird. Es handelt sich hierbei um ein sehr praktisches Werkzeug, das wir jedem empfehlen, der häufiger Reparaturen durchführt. Wenn du keinen iSclack hast, dann überspringe die beiden Schritte.
Falls sich der Tiefenmesser aus Kunststoff in der Mitte des iSclacks befindet, dann entferne ihn jetzt, er wird bei größeren iPhones wie dem iPhone XS nicht benötigt.
Positioniere die Saugnäpfe nahe an der Unterkante des iPhones, einen vorne und einen hinten.
Drücke beide Saugnäpfe gut fest.
Falls dein Display oder die Rückabdeckung aus Glas gebrochen ist, dann können aufgeklebte Streifen durchsichtigen Klebebands unter Umständen hilfreich sein, damit die Saugnäpfe gut anhaften. Zu diesem Zweck enthält der iSclack zwei Stücke Klebeband.

Schritt 4

Halte dein iPhone gut fest und drücke den Griff des iSclack zusammen, um das Display ein wenig vom Rückgehäuse zu lösen.
Versuche nicht, das Display völlig abzulösen, eine kleine Öffnung an der Unterkante ist ausreichend.
Setze ein Plektrum in den Spalt unter dem Display an der Unterkante des iPhones ein.
Überspringe die nächsten beiden Schritte.

pay attention to not insert tools between glass and plastic display frame, as I do.

(insert separation tool under plastic frame)

cristiano -

Schritt 5

Wenn du einen einzelnen Saugheber benutzt, dann setzte ihn an der Unterkante des iPhones auf und vermeide dabei den gebogenen Teil des Glases.
Falls dein Display sehr stark gebrochen ist, kann es hilfreich sein, es mit einer Lage durchsichtigen Klebebands zu bedecken, so kann der Saugheber besser anhaften. Alternativ kann das Klebeband auch statt des Saughebers benutzt werden. Im Notfall kannst du den Saugheber auch mit Sekundenkleber am gebrochenen Display festkleben.

Schritt 6

Ziehe fest und konstant am Saugheber, sodass ein kleiner Spalt zwischen dem Front Panel und dem Rückgehäuse entsteht.
Setze ein Plektrum in den Spalt.
Der wasserfeste Kleber, mit dem das Display befestigt ist, ist sehr stark, es ist also ein gewisser Kraftaufwand nötig, um diesen ersten Spalt zu öffnen. Falls du Schwierigkeiten hast, erwärme das Display erneut und wackle das Display hoch und runter, um den Kleber zu schwächen, bis die Öffnung groß genug für ein Plektrum ist.

Schritt 7

Schiebe das Plektrum um die untere linke Ecke und die linke Seite des iPhones nach oben und zerschneide so den Kleber, der das Display befestigt.
Schiebe das Plektrum nicht zu weit in das iPhone hinein, sonst beschädigst du unter Umständen Bauteile im Inneren.

Schritt 8

Setze erneut dein Plektrum an der Unterkante ein und schiebe es die rechte Seite nach oben, um so den Kleber weiter zu durchtrennen.
Schiebe das Plektrum nicht zu tief hinein, sonst beschädigst du unter Umständen die Displaykabel an dieser Seite des iPhones. Schiebe es nur ein paar Millimeter hinein, in etwa die Breite der Displayblende.

Schritt 9

Die Oberkante des Displays ist sowohl mit Kleber als auch mit Klammern befestigt.
Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe das Display gleichzeitig vorsichtig nach unten in Richtung des Lightning Connectors. Eine leichte Wackelbewegung kann hilfreich sein.
Die Klammern werden brechen, wenn du zu stark ziehst. Arbeite vorsichtig und sei geduldig.
Setze auch hier das Plektrum nicht zu tief ein, ein paar Millimeter, also etwa die Breite der Displayblende, reichen aus, sonst beschädigst du die Sensorgruppe des Front Panels.
Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne jegliche Klebereste, mit denen das Display noch befestigt ist.

Schritt 10

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Front Panel zu entfernen.
Wenn du einen iSclack benutzt, und er immer noch am iPhone befestigt ist, kannst du ihn jetzt entfernen.

Schritt 11

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie die Seite eines Buches.
Versuche noch nicht, das Display vollständig zu entfernen, da es noch durch mehrere empfindliche Flachbandkabel mit dem Logic Board verbunden ist.
Lehne das Display gegen etwas Stabiles, damit es offen bleibt, während du daran arbeitest.
Lege das Display beim Zusammenbau in die richtige Position, richte die Klammern an der Oberkante aus und drücke die Oberkante vorsichtig herunter, bevor du den Rest des Displays einrasten lässt. Wenn es nicht problemlos einrastet, dann kontrolliere den Zustand der Klammern um das Display herum und stelle sicher, dass sie nicht verbogen sind.

Open from the LEFT. Photo confused me and I came very close to damaging my phone by opening from the wrong side.

charlotte -

Schritt 12

Entferne die fünf Schrauben, mit denen die Halterung des Logic Board Steckers befestigt ist. Sie haben folgende Längen:
Drei 1,0 mm Y000 Schrauben
Eine 1,3 mm Y000 Schraube
Eine 3,7 mm Kreuzschlitzschraube
Während dieser Reparatur musst du auf jede einzelne Schraube aufpassen und darauf achten, dass du sie beim Wiederzusammenbau wieder genau da einsetzt, wo sie war, damit du dein iPhone nicht beschädigst.

The ribbon makes the 1.3 mm screw a little tricky. Use one hand to hold the display at a 90 degree or smaller angle to create the slack necessary to get the screw driver in place.

charlotte -

I tracked my screws by using my kids fridge magnets to hold each screw size and placing a piece of masking tape below with the screw size.

charlotte -

I stripped a screw ugh

Tresia -

Schritt 13

Entferne die Halterung.
Die Halterung kann etwas festgeklebt sein. Hebe sie vorsichtig aber fest an, um sie abzulösen.
Beim Wiederzusammenbau ist dies der ideale Moment, um dein iPhone einzuschalten und alle Funktionen zu testen, bevor du das Display wieder verklebst. Achte darauf, dein iPhone wieder komplett auszuschalten, bevor du weiterarbeitest.

During reassembly, pause here to check function. Gently reattach the top of the display to the base to test face ID.

charlotte -

Schritt 14

Benutze einen Spudger oder einen sauberen Fingernagel, um den Akkustecker aus seinem Anschluss auf dem Logic Board hochzuhebeln.
Versuche, die schwarze Silikondichtung um diesen und andere Anschlüsse auf der Platine nicht zu beschädigen. Diese Dichtungen liefern zusätzlichen Schutz vor Wasser und Staub.
Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und dein iPhone während der Reparatur mit Strom versorgt.

Schritt 15

Heble den Stecker der Front Panel Sensor Einheit mit einem Spudger oder einem Fingernagel hoch und trenne ihn.

In my phone the connector made poor contact with the socket resulting in no sound audible through the phone receiver/headset. There was an overhang of insulation close to the socket which I believe may have prevented a good connection. So if you have these kinds of audio problems you might see if this is the problem.

goblazers -

Schritt 16

Trenne den Kabelstecker des OLED Panels mit einem Spudger oder einem Fingernagel.
Um Druckstecker wie diesen hier wieder zu verbinden, musst du ihn sorgfältig ausrichten und auf einer Seite herunterdrücken bis er einrastet, und dann das gleiche auf der anderen Seite wiederholen. Drücke nicht in der Mitte herunter. Wenn der Stecker falsch ausgerichtet ist, können sich die Stifte verbiegen und dauerhaften Schaden verursachen.

Shine a bright light here to help you align the connector. Eventually, the right side snapped in first.

charlotte -

On reassembly, use the pad of your fingertip to reconnect.

charlotte -

Schritt 17

Heble den Stecker des Touchscreen Kabels mit einem Spudger oder einem Fingernagel aus seinem Anschluss.
Dieser Stecker sitzt in einer Vertiefung, es ist daher knifflig, ihn wieder zu verbinden. Lass dir Zeit und richte ihn sorgfältig aus, drücke ihn dann vorsichtig mit der Fingerspitze fest, erst auf der einen Seite, dann auf der anderen. Du solltest spüren können, wie er einrastet.
Falls ein Teil deines Displays nach deiner Reparatur nicht mehr auf Berührungen reagiert, dann trenne den Akku und setze diesen Stecker erneut ein. Achte darauf, dass er richtig einrastet, und dass sich kein Staub oder andere Fremdkörper im Anschluss befinden.

Reassembly: reconnecting the press connectors upon reassembly was so hard, even for the ones not seated in a recessed location !! It took me two days to get them reconnected. What helped me was to shine bright lights on all sides of the iPhone and then hold the iPhone vertically like a book and press it in that way. They are now all in, but the touchscreen functionality has disappeared :( so I will need to reconnect that one.

natialollie -

Schritt 18

Das Flachbandkabel der Sensor Einheit auf dem Front Panel ist leicht festgeklebt.
Hebe das Kabel vorsichtig an, bis es sich vom Kleber löst.

Will replacing camera and sensors fix damaged face I'd

Siddhartha Chowdhury - 04/03/20

No, FaceID will be disabled because the original sensors are paired with the logic board.

Arthur Shi - 04/03/20

Schritt 19

Entferne die Displayeinheit.
Beim Zusammenbau ist jetzt der Moment, in dem du den wasserfesten Kleber um die Kanten des Displays herum ersetzen kannst.

I wish the reassembly directions were separate. I forgot to pause here to do the waterproof seal.

charlotte -

Schritt 20

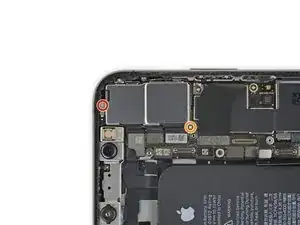

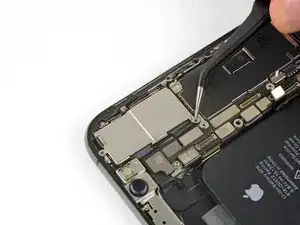

Entferne die beiden Schrauben, mit denen die Abdeckung der Rückkamera befestigt ist:
Eine 1,4 mm Y000 Schraube
Eine 2,0 mm Kreuzschlitzschraube

Schritt 21

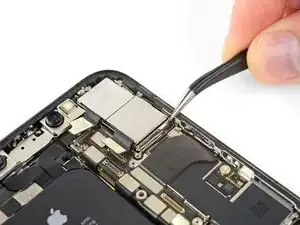

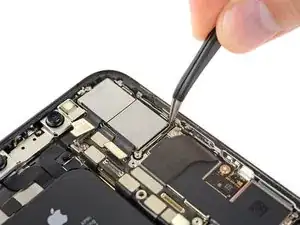

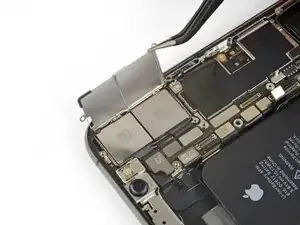

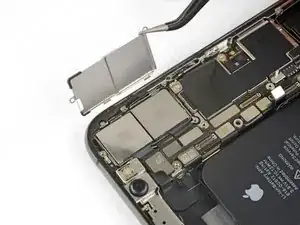

Hebe die Abdeckung an der Kante beim Akku an und entferne sie.
Um die Abdeckung der Kamera wieder einzubauen, folge den Bildern genau in der umgekehrten Reihenfolge: Setze zuerst die Außenkante ein, sodass die beiden überstehenden Schraubenlöcher auf der Abdeckung in die Halterung auf der Außenkante des Kameramoduls passen. Klappe dann die Abdeckung herunter.
Wenn die beiden Schraubenlöcher nicht richtig sitzen, wird die Abdeckung nicht flach liegen.

Schritt 22

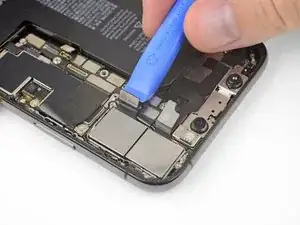

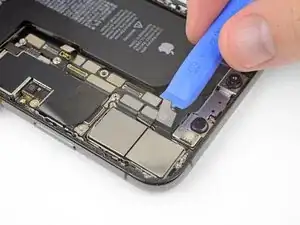

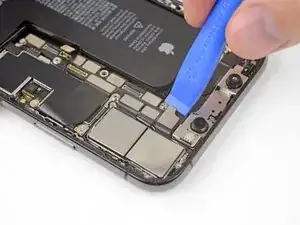

Löse die beiden Kamerakabelstecker mit einem iFixit Öffnungswerkzeug oder dem Fingernagel, indem du sie aus ihren Anschlüssen hochhebelst.

Schritt 23

Schiebe die beiden Spitzen einer Pinzette oder ein anderes spitzes Werkzeug in die untere rechte Ecke der Kamera zwischen die Kameraeinheit und den Rahmen des iPhones.
Heble vorsichtig hoch, um die Kamera aus dem iPhone zu heben.
Die Kameraeinheit ist nicht festgeklebt, aber fest in ihren Sitz gedrückt. Ein Spudger oder ein Plastikwerkzeug reicht unter Umständen nicht aus, um sie herauszuheben.

Schritt 24

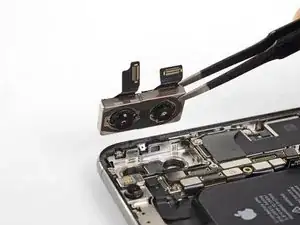

Entferne die Rückkamera-Einheit.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, eventuell müssen vor dem Einbau Bauteile vom alten auf das neue Teil übertragen werden oder Schutzfolien vom neuen Teil entfernt werden.

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
