iPhone XS Taptic Engine austauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die beiden 6,9 mm langen Pentalobe Schrauben an der Unterkante des iPhones.

Benutze einen Fön, eine Heißluftpistole oder bereite einen iOpener vor und lege ihn etwa eine Minute lang auf die Unterkante des iPhones, um den Kleber darunter aufzuweichen.

Falls sich der Tiefenmesser aus Kunststoff in der Mitte des iSclacks befindet, dann entferne ihn jetzt, er wird bei größeren iPhones wie dem iPhone XS nicht benötigt.

Positioniere die Saugnäpfe nahe an der Unterkante des iPhones, einen vorne und einen hinten.

Drücke beide Saugnäpfe gut fest.

Halte dein iPhone gut fest und drücke den Griff des iSclack zusammen, um das Display ein wenig vom Rückgehäuse zu lösen.

Setze ein Plektrum in den Spalt unter dem Display an der Unterkante des iPhones ein.

Überspringe die nächsten beiden Schritte.

Wenn du einen einzelnen Saugheber benutzt, dann setzte ihn an der Unterkante des iPhones auf und vermeide dabei den gebogenen Teil des Glases.

Ziehe fest und konstant am Saugheber, sodass ein kleiner Spalt zwischen dem Front Panel und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt.

Schiebe das Plektrum um die untere linke Ecke und die linke Seite des iPhones nach oben und zerschneide so den Kleber, der das Display befestigt.

Setze erneut dein Plektrum an der Unterkante ein und schiebe es die rechte Seite nach oben, um so den Kleber weiter zu durchtrennen.

Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe das Display gleichzeitig vorsichtig nach unten in Richtung des Lightning Connectors. Eine leichte Wackelbewegung kann hilfreich sein.

Schiebe das Plektrum zur gegenüberliegenden Ecke und durchtrenne jegliche Klebereste, mit denen das Display noch befestigt ist.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Front Panel zu entfernen.

Wenn du einen iSclack benutzt, und er immer noch am iPhone befestigt ist, kannst du ihn jetzt entfernen.

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie die Seite eines Buches.

Lehne das Display gegen etwas Stabiles, damit es offen bleibt, während du daran arbeitest.

Entferne die fünf Schrauben, mit denen die Halterung des Logic Board Steckers befestigt ist. Sie haben folgende Längen:

Drei 1,0 mm Y000 Schrauben

Eine 1,3 mm Y000 Schraube

Eine 3,7 mm Kreuzschlitzschraube

Entferne die Halterung.

Benutze einen Spudger oder einen sauberen Fingernagel, um den Akkustecker aus seinem Anschluss auf dem Logic Board hochzuhebeln.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet und dein iPhone während der Reparatur mit Strom versorgt.

Heble den Stecker der Front Panel Sensor Einheit mit einem Spudger oder einem Fingernagel hoch und trenne ihn.

Trenne den Kabelstecker des OLED Panels mit einem Spudger oder einem Fingernagel.

Heble den Stecker des Touchscreen Kabels mit einem Spudger oder einem Fingernagel aus seinem Anschluss.

Hebe das Kabel vorsichtig an, bis es sich vom Kleber löst.

Entferne die Displayeinheit.

Entferne die fünf Schrauben, mit denen die beiden Halterungen unterhalb der Taptic Engine und des Hauptlautsprechers befestigt sind:

Eine 1,0 mm Tri-point Y000 Schraube

Zwei 1,3 mm Kreuzschlitzschrauben

Eine 1,7 mm Kreuzschlitzschraube

Eine 1,8 mm Kreuzschlitzschraube

Hebe jede Halterung leicht an, um sie abzulösen und zu entfernen, achte dabei darauf, sie nicht zu verbiegen.

Falls nötig, kannst du die Halterungen leicht mit einem Fön oder einer Heißluftpistole erwärmen, um den Kleber aufzuweichen. (Es ist nicht empfehlenswert einen iOpener auf die Halterungen zu legen, da dadurch oben die Federkontakte beschädigt werden können. )

Entferne die 1,9 mm Kreuzschlitzschraube, mit der die Abdeckung des Lautsprechersteckers befestigt ist.

Entferne die Abdeckung des Lautsprechersteckers.

Heble den Lautsprecherstecker mit der Spudgerspitze hoch und löse ihn ab.

Setze einen Spudger unter die Oberkante des Lautsprechers, nahe an der Kante des iPhone Gehäuses.

Heble vorsichtig hoch und hebe die Oberkante des Lautsprechers leicht heraus.

Löse den Pufferstreifen aus Kunststoff mit einer Pinzette von der Oberkante des Lautsprechers ab, während du den Lautsprecher hochhebelst.

Halte den Lautsprecher an den Seiten fest und wackle ihn ihn und her, um den Kleber zu lösen, mit dem er an der Unterkante des iPhones befestigt ist.

Ziehe den Lautsprecher von der Unterkante des iPhones weg, bis sich die Klebedichtung ablöst.

Entferne den Lautsprecher.

Löse das Flachbandkabel der Taptic Engine, indem du es mit einem Spudger aus seinem Anschluss hochhebelst.

Entferne die beiden 1,9 mm Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist.

Fasse den Pufferstreifen aus Plastik und hebe ihn vorsichtig über den Lautsprecherstecker.

Entferne die Taptic Engine Einheit.

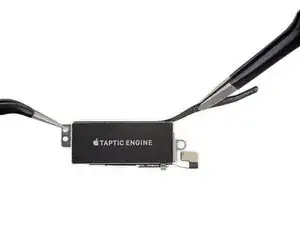

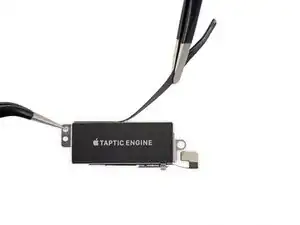

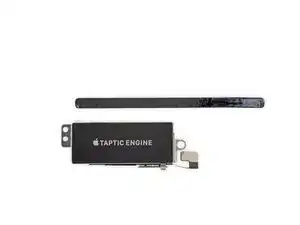

Löse den Pufferstreifen aus Plastik von der Taptic Engine ab und entferne ihn.
