iPod Classic Logic Board austauschen

Stecke ein Plastiköffnungswerkzeug in die Naht zwischen Vorder- und Rückseite des iPods.

Schiebe ein anderes Plastiköffnungswerkzeug in die Naht zwischen der Vorder- und Rückseite des iPods und lasse zwischen den beiden Werkzeugen mindestens 3,8 cm Abstand.

In einem Winkel vorsichtig ein Spachtel etwa 3,1 mm in die Naht zwischen den beiden Öffnungswerkzeugen einsetzen.

Sobald der Spachtel die Lippe der Rückwand hinüber ist, schwenkst du den Spachtel senkrecht und drückst ihn vorsichtig (aber fest) in die Lücke zwischen den Öffnungswerkzeugen, indem du ihn etwas hin und her bewegst.

Drücke mit den Fingern auf die Rückwand hinter dem Spachtel, um die Biegung zu minimieren. Biege den Spachtel wie in der Abbildung gezeigt langsam, um sicherzustellen, dass die meisten metallenen Laschen auf dieser Seite des iPods gelöst sind.

Entferne den Spachtel vom iPod und setze es mit der gleichen "Wackel-Methode" wie zuvor näher an die Ecke des iPods ein.

Setze in der Nähe der Kopfhörerbuchse ein Kunststofföffnungswerkzeug in die Naht zwischen Vorder- und Rückseite des iPods ein.

Führe nahe der Mitte des Displays vorsichtig einen Metallspudger in die Lücke ein, die durch das Kunststofföffnungswerkzeug erzeugt wurde.

Löse mit dem Metallspudger den einzelnen Clip oben am iPod.

Setze nahe der anderen oberen Ecke den Plastiköffner in die Naht zwischen Vorder- und Rückteil des iPod.

Setze auch an der anderen Seite einen Plastiköffner in die Naht zwischen Vorder- und Rückteil

Entferne den Plastiköffner von der oberen Ecke und setze ihn in den Spalt zwischen Vorder- und Rückteil. Lasse einen Abstand von etwa 3,8 cm zwischen den beiden Werkzeugen ( so wie an der anderen Seite auch schon).

Setze unter einem Winkel sorgfältig einen Spachtel ungefähr 3,1 mm tief in den Spalt zwischen den beiden Plastiköffnern.

Der Spachtel hat auch hier wieder die Verzahnung mit dem Rückteil gelöst. Hebe ihn bis er senkrecht steht und zwinge ihn dann sorgfältig (aber kräftig) in den Spalt zwischen den beiden Plastiköffnern.

Drücke mit den Fingern auf die Rückseite des iPod hinter dem Spachtel, um sie möglichst wenig zu verbiegen. Bewege den Spachtel leicht und versicherte dich, dass die meisten der Metallklammern an dieser Seite geöffnet sind.

Setze vorsichtig einen Metallspatel in die Nähe der widerspenstigen Klammer ein.

Drücke den Spatel wackelnd nach unten bis er auf die Rückwand stößt.

Löse vorsichtig die Klammer vom Front Panel.

Fahre fort das Front Panel mit dem Spatel hochzuheben bis sich die Metallklammer löst.

Fasse die Front Panel Einheit mit einer Hand und das Rückteil mit der anderen.

Löse vorsichtig (VORSICHTIG) die restlichen Klammern am Rückteil, indem du die Oberkante beider Gehäusehälften voneinander weg ziehst. Verstehe dabei die Unterkante als Achse eines Scharniers. Achte sehr darauf dass Flachbandkabel die beiden Hälften verbinden.

Schiebe den Verbinder, der das orangene Akkukabel befestigt, mit einem Spudger weg. Du musst nur etwa 2 mm hochheben, um das Kabel zu befreien.

Schiebe das orangene Akkukabel aus seinem Verbinder.

Lege das Rückteil neben den iPod, spanne dabei aber nicht das orangene Kabel zur Kopfhörerbuchse.

Hebe die Festplatte mit einer Hand hoch, so dass du an das Flachbandkabel zur Kopfhörerbuchse herankommst.

Klappe den Plastikhalter der das Kopfhörerkabel festhält mit einem Spudger auf. Er wird etwa 90° kippen und dabei das Kabel freigeben.

Ziehe das orangene Kopfhörerkabel aus seinem Sockel.

Nun ist das Rückteil vom iPod frei.

Du musst jetzt eventuelle Schäden reparieren, die durch das Entfernen der internen Komponenten des iPod Classic entstanden sind! Sicher ist mindestens eine der Metallklammern am Rückteil nach oben verbogen. Sie müssen alle wieder nach unten zeigen, bevor du das Rückteil wieder einbauen kannst.

Drücke die Klammer mit der breiten Klinge des Spatels nach unten, achte darauf nicht die dünne Metallschiene von der Rückseite zu reißen.

Lege das Rückteil mit der Seitenkanten auf eine ebene harte Oberfläche. Drücke kräftig aber sorgfältig nach unten und bringe so wieder die Seite mit der Rille in Form.

Drehe die Festplatte aus dem Rahmen und lege sie so, dass der Verbinder nach oben zeigt.

Kippe den Plastikhalter, der das Flachbandkabel zur Festplatte befestigt, mit einem Spudger hoch. Er wird sich um 90° drehen und dann das Kabel freigeben.

Ziehe das orangene Flachbandkabel zur Festplatte aus seinem Sockel.

Wenn du die Festplatte austauschst und die neue Platte ohne Gummihalterung und Schaumstoffpolsterung geliefert wurde, musst du diese von der alten auf die neue Festplatte übertragen.

Entferne die drei Kreuzschlitzschrauben, mit denen das Frontpanel am Metallrahmen befestigt ist.

Drehe den iPod um 180 Grad und entferne die drei Kreuzschlitzschrauben, mit denen das Frontpanel von der anderen Seite her am Metallrahmen befestigt ist.

Arbeite dich vorsichtig um den Rand des iPods herum und trenne das Frontpanel vom grauen Metallrahmen ab.

Hebe die komplette Rahmenbaugruppe (inklusive des daran angebrachten Bildschirms, dem Logic Board und dem Klickrad) vom Frontpanel weg.

Das Frontpanel ist vom iPod getrennt.

Klappe mit einem Spudger die Kunststofflasche hoch, mit der das orangene Display-Flachbandkabel befestigt ist. Die Lasche dreht sich um 90 Grad zum Display hin und gibt das Displaykabel frei.

Schiebe das orangene Display-Flachbandkabel aus seinem Anschluss heraus.

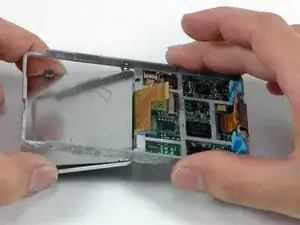

Hebe die Rahmenbaugruppe hoch und schiebe das Display und die Metallrückplatte des LCD aus der Rahmenbaugruppe heraus.

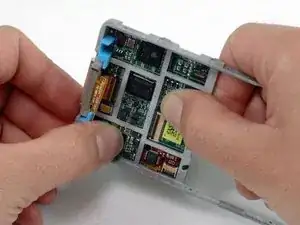

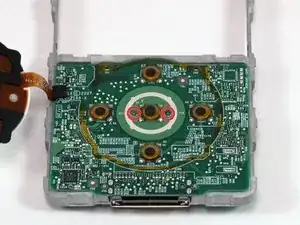

Entferne die beiden Kreuzschlitzschrauben, mit denen das Logic Board am Rahmen befestigt ist.

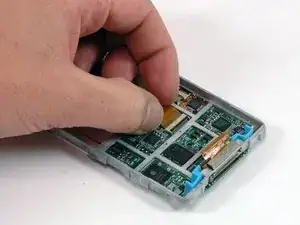

Schiebe das Logic Board vorsichtig vom Metallrahmen weg.

Hole das Klickrad unter dem Logic Board hervor, so dass der Aufdruck darauf sichtbar wird.

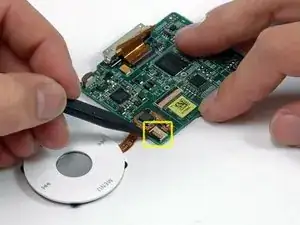

Klappe mit einem Spudger die Kunststofflasche hoch, welche das orangene Flachbandkabel des Klickrads festhält. Die Lasche dreht sich um 90 Grad und gibt das Flachbandkabel frei.

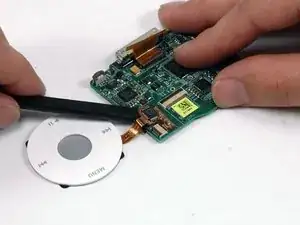

Hebe mit einem Spudger das Kabel zum Klickrad vom Logic Board weg. Sei vorsichtig und verbiege das Kabel nicht zu stark, die Elektronik am Kabel könnte beschädigt werden.

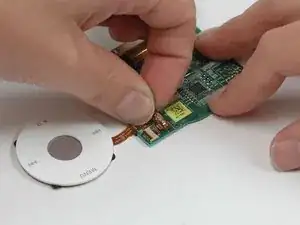

Schiebe das Kabel des Klickrads aus seinem Anschluss heraus.

Hebe die Klickradeinheit vom Logic Board weg.

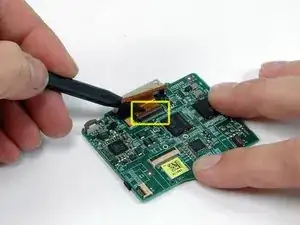

Klappe mit einem Spudger die Kunststofflasche hoch, mit der das orangene Flachbandkabel zur Festplatte befestigt ist. Die Lasche dreht sich um 90 Grad und gibt das Flachbandkabel frei.

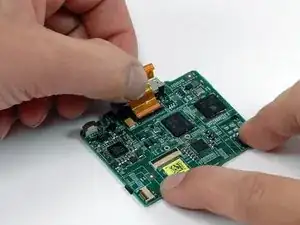

Schiebe das orangene Flachbandkabel der Festplatte aus seinem Anschluss heraus. Das Kabel kann mit dem Logic Board verklebt sein. Wenn sich das Kabel nicht gleich ablösen lässt, dann ziehe das Kabel vorsichtig hoch, um die Klebeverbindung zu lösen.

Das Logic Board bleibt übrig.
