iPod Shuffle der 2. Generation Hauptplatinen-Baugruppe tauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 3
iPod Shuffle der 2. Generation Hauptplatinen-Baugruppe tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

Keine Schätzung

Einleitung

Benutze diese Anleitung, um die Hauptplatinen-Baugruppe aus deinem iPod Shuffles auszubauen. Die Hauptplatinen-Baugruppe beinhaltet die Hauptplatine, den Kopfhöreranschluss und den Akku.

  1. yu3R6ctSdYjnKKbU

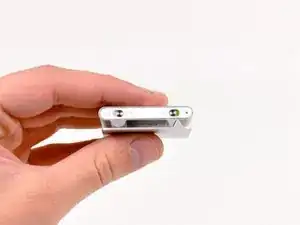

    • Stelle sicher, dass der Shuffle wie gezeigt ausgeschaltet ist, bevor du anfängst.

  2. olvqPkbJWOhi2g6a
    olvqPkbJWOhi2g6a
    qSBrUYcPtlmKn6BA

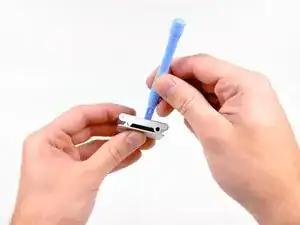

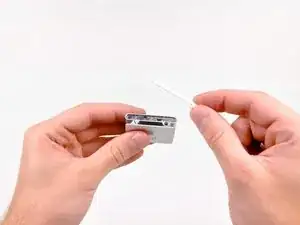

    • Benutze die Kante deines iPod-Öffnungswerkzeugs, um die Kunststoffabdeckung auf der Seite des Shuffle mit der Kopfhörerbuchse abzuhebeln.

    • Entferne die Kunststoffabdeckung und lege sie zur Seite.

  3. nffFKTnWPCsHobTt

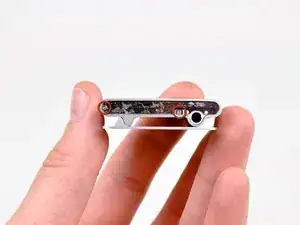

    • Entferne die beiden Kreuzschlitzschrauben an der Seite mit der Kopfhörerbuchse.

  4. qBvayWrKREDhA4ot
    qBvayWrKREDhA4ot
    f4HYBEoLT2AKnTGm

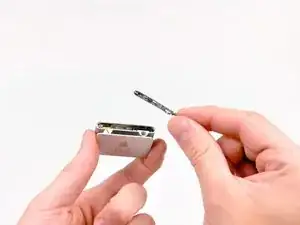

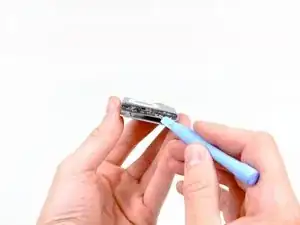

    • Entferne mit der Kante eines iPod-Öffnungswerkzeugs die Metallabdeckung an der Seite mit der Kopfhörerbuchse.

  5. 3NK3TnFAUCiHRQsX
    3NK3TnFAUCiHRQsX
    p3DwX42N2l2sDF6F

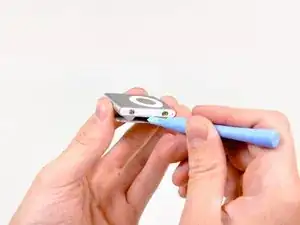

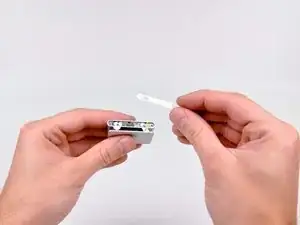

    • Heble mit der Kante eines iPod-Öffnungswerkzeugs die Kunstsoffabdeckung an der Tastenseite des iPods ab.

    • Entferne die Kunststoffabdeckung und lege sie zur Seite.

    The On-Off switch here is turn around. Usually it is green when the iPod is turned on.

    Nils Kober -

    The plastic cover has small clips at either edge in the middle and alongside the button. Put the iPod opening tool in about a third of the way in from either end to avoid breaking the clips.

    Daniel Foster -

  6. GZymyU1WiYZHWNkj
    GZymyU1WiYZHWNkj
    fHgqlQwQf5fI4eDw

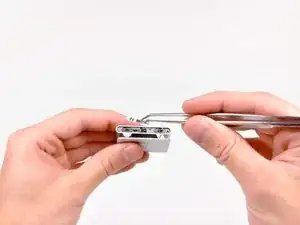

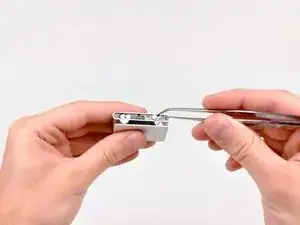

    • Entferne den Hold- und den Shuffleschieber mit einer Pinzette

    Thanks for this great instruction. Little note: Not important for the function, but contrary to the images the green side of the on/off-slider originally must point in the opposite (inner) direction.

    Martin -

  7. awgEW6YLvkEesK1o

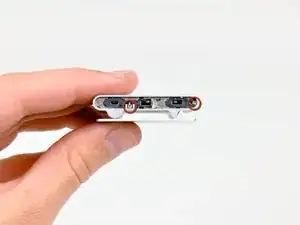

    • Entferne die beiden Kreuzschlitzschrauben an der Tastenseite des Shuffle.

  8. V1UvFgLfwAEj2p3A
    V1UvFgLfwAEj2p3A
    dSHoHWk5lMud4Su6

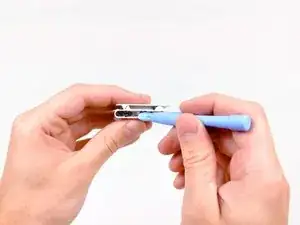

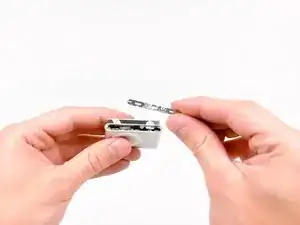

    • Entferne mit der Kante eines iPod-Öffnungswerkzeugs die Metallabdeckung an der Tastenseite des Shuffle.

  9. p3gTWTx1yxSsuRmo

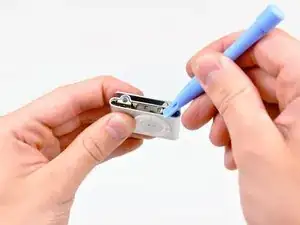

    • Heble mit der Kante eines iPod-Öffnungswerkzeugs die Metallplatte an der Seite mit der Kopfhörerbuchse ein wenig aus der Rille im Gehäuse.

  10. SIIe1uGoCXT3ZtVd
    SIIe1uGoCXT3ZtVd
    hVIbeX2pftDmGJQE

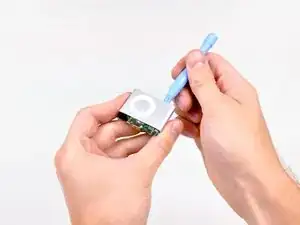

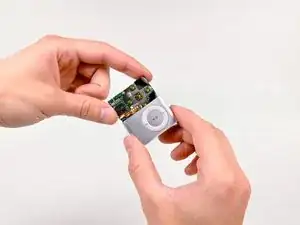

    • Drücke mit dem iPod-Öffnungswerkzeugs die Logic Board Einheit soweit aus dem Gehäuse, dass du sie an den Kanten fassen kannst.

    • Ziehe die Logic Board Einheit aus dem Gehäuse heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.
