why! N650DU Mainboard

Öffne zur Entriegelung zuerst den Schieber auf der rechten Seite welcher arretiert werden kann (ohne Feder).

Danach entferne den Akkumulator mit gleichzeitig geöffnetem Schieber auf der linken Seite (mit Rücksprung-Feder).

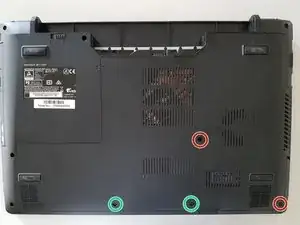

Löse die beiden großen Schrauben, welche rot eingekreist sind.

Löse die beiden kleinen Schrauben, welche grün eingekreist sind.

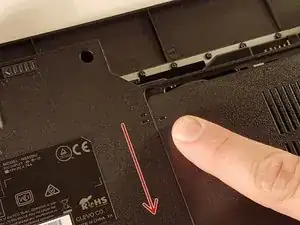

Schiebe die Abdeckung nach unten in Richtung des roten Pfeiles und hebe sie an.

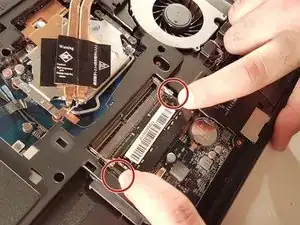

Drücke die beiden Spannungsfedern, welche rot eingekreist sind, etwas auseinander.

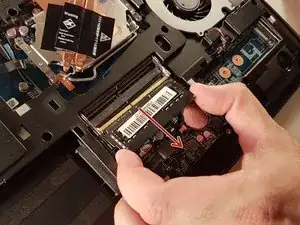

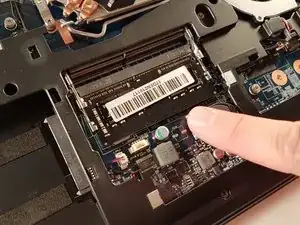

Ziehe das RAM-Speichermodul in Richtung des roten Pfeiles heraus.

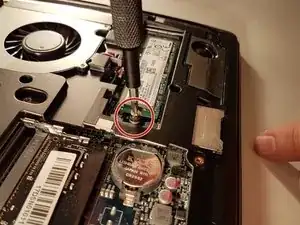

Löse die rot eingekreiste Schraube.

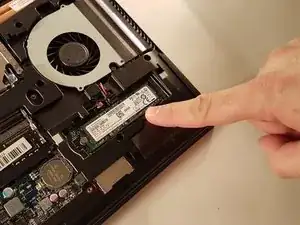

Ziehe die SSD Festplatte heraus.

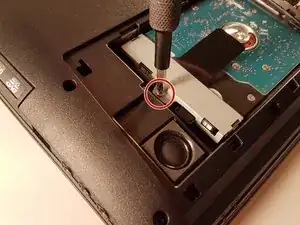

Löse die rot eingekreiste Schraube.

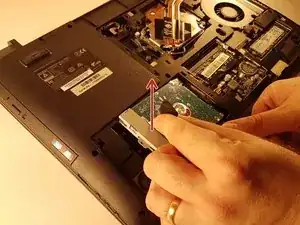

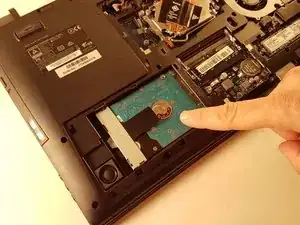

Hebe die HDD Festplatte mit Hilfe der schwarzen Lasche an und entferne sie.

Löse die rot eingekreiste Schraube.

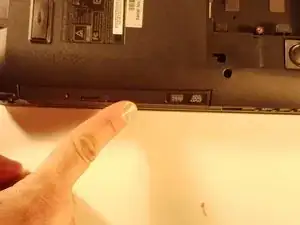

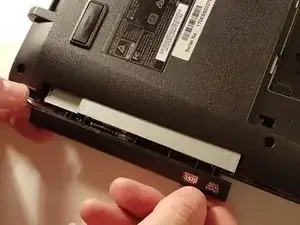

Drücke das optische Laufwerk am gezeigten Ort (Mitte).

Entferne das Laufwerk.

Löse die rot eingekreiste Schraube.

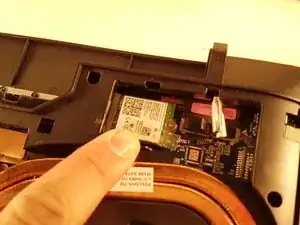

Ziehe die WLAN Karte in Richtung des roten Pfeils.

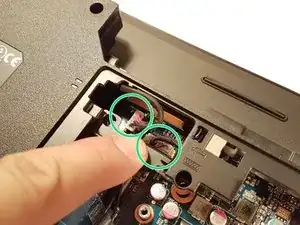

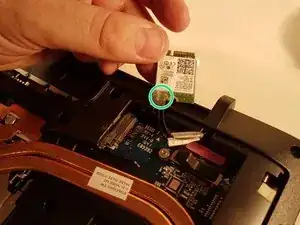

Löse die beiden grün markierten Kabel.

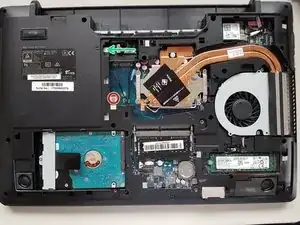

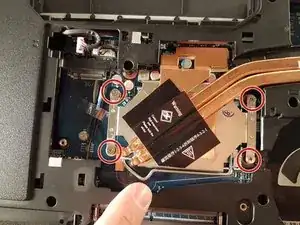

Löse die vier rot eingekreisten Schrauben.

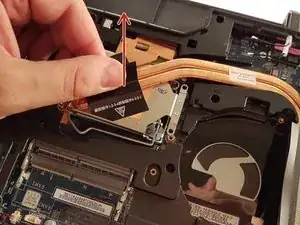

Hebe den Kühlkörper mit Hilfe des schwarzen Etiketts an.

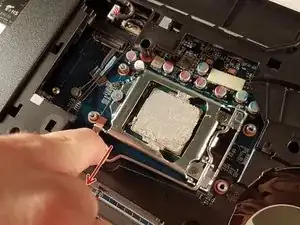

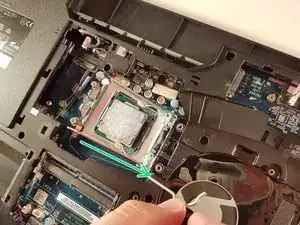

Ziehe den Hebel in Richtung des roten Pfeils während du ihn drückst.

Hebe den Hebel in Richtung des grünen Pfeils an.

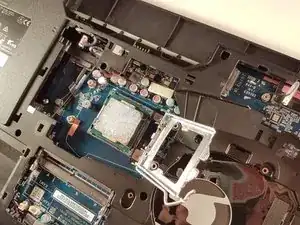

Halte den Prozessor an den Seiten und berühre seine Unterseite nicht.

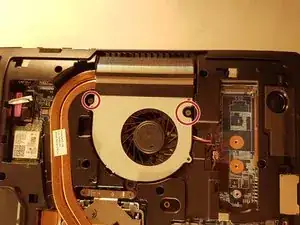

Löse die beiden rot eingekreisten Schrauben.

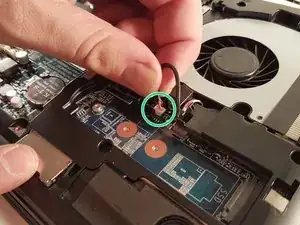

Löse den grün markierten Steckverbinder.

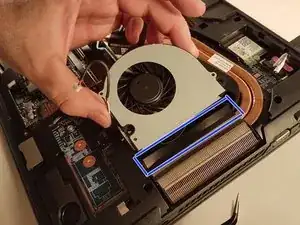

Entferne den Lüfter, indem du die blau umrahmte Lasche anhebst.

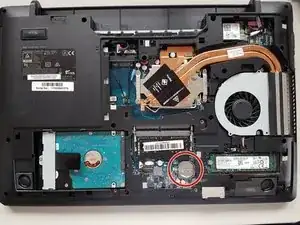

Entferne die Stütz-Batterie (rot eingekreist) mit einem flachen Schraubenzieher.

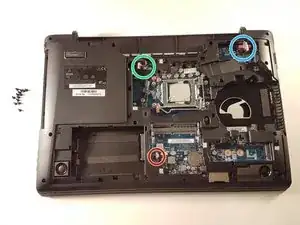

Löse die beiden Schrauben, welche rot und grün eingekreist sind.

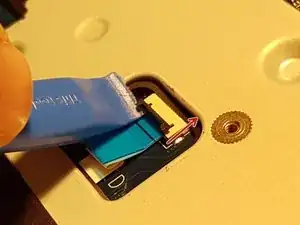

Bringe den Computer in die Position des zweiten Bildes, während du eine Büroklammer in das grün umrandete Schraubenloch schiebst, bis du ein Klicken hörst.

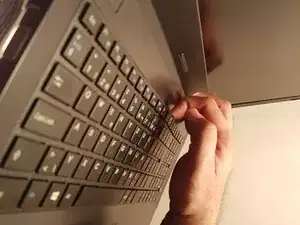

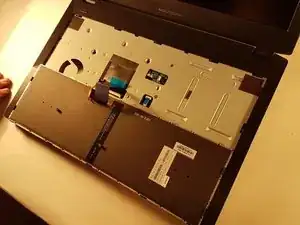

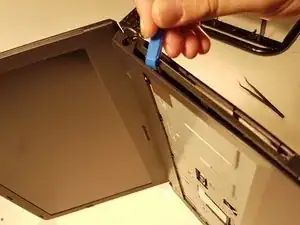

Hebe die Tastatur an.

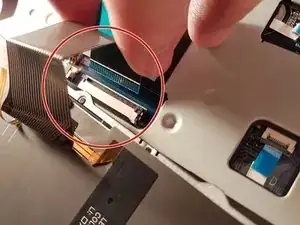

Löse das rot eingekreiste Flachbandkabel.

Ziehe an der weißen Schublade mit dem blau eingekreisten Stecker in Richtung des grünen Pfeils.

Löse den blau markierten Stecker.

Öffne die beiden schwarzen Klappen.

Löse die beiden rot eingekreisten Kabel.

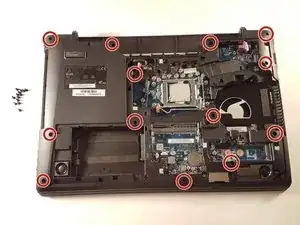

Löse die dreizehn rot eingekreisten Schrauben.

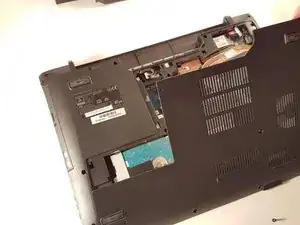

Entferne die obere Abdeckung.

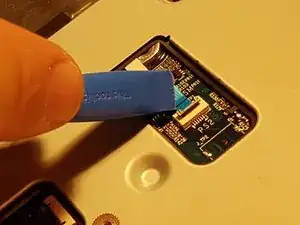

Hebe die blaue Klappe an, die den grün eingekreisten Stecker hält.

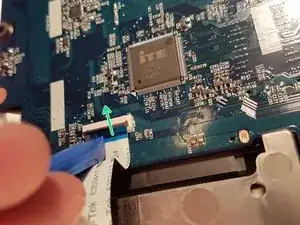

Löse den grün eingekreisten Stecker.

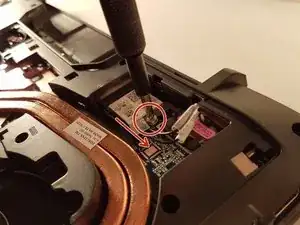

Löse den rot eingekreisten Stecker.

Trenne die beiden Stecker im grün markierten Bereich.

Löse das blau eingekreiste Kabel.

Löse das rot eingekreiste Kabel.

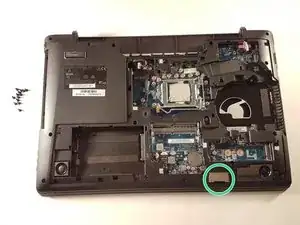

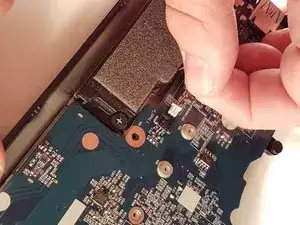

Falls vorhanden entferne die Abdeckung des Micro-SD-Anschlusses, der grün umgeben ist.

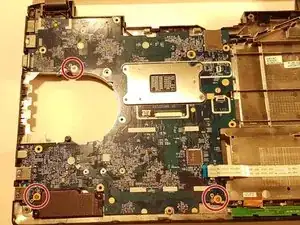

Löse die drei rot eingekreisten Schrauben.

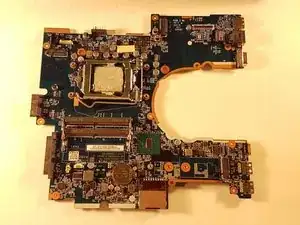

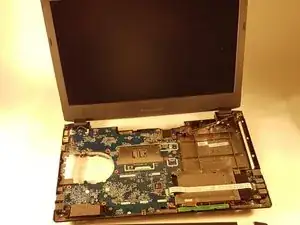

Entferne vorsichtig das Motherboard.
