Power Macintosh 8600(250) Teardown
Werkzeuge
Es werden einige allgemeine Werkzeuge verwendet, um an diesem Gerät zu arbeiten. Du wirst nicht jedes Werkzeug für jeden Vorgang benötigen.
Hintergrund und Identifikation

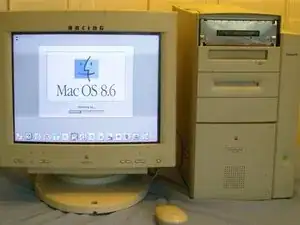

Der Power Macintosh 8600 ist ein Desktop-Computer von Apple Computer (heutzutage nur "Apple"), welcher von Februar 1997 bis Februar 1997 verkauft wurde. Es hat ein weißes Plastik-Gehäuse, welches ähnlich aussah, wie die meisten Computer aus dieser Zeit. Über die Zeit wird das Plastik gelb, also haben noch verbliebene Modelle mittlerweile eine anderen Farbe, als sie neu waren. Intern hat der 8600 ein PowerPC 604e Prozessor. Apple hat 3 Modelle verkauft mit Prozessor-Geschwindigkeiten von 200 MHz, 250 MHz oder 300 MHz für die jeweilige Variante. Diese Seite behandelt speziell das 250 MHz Model (auch bekannt als "Power Mac 8600/250"), aber weil die anderen Modelle ähnlich sind, sollte diese Anleitung wahrscheinlich auch für die meist anderen Varianten gelten.
Das LogicBoard des Power Mac 8600 kommt mit 8 Slot für Speichererweiterung (ja wirklich acht!). Offiziell unterstützt der Mac bis zu 512 MB, aber Menschen haben herausgefunden, das er eigentlich bis zu 1024 MB unterstützt, in dem man 8x 128 MB Module verwendet. Der Mac verfügt außerdem über 3 PCI Slots auf dem LogicBoard. Das Öffnen des Computers ist sehr einfach. Du musst nur den grünen Knopf oben auf dem System drücken. Das linke Seitenteil geht sehr einfach weg.
Technische Spezifikation
Prozessor:
- PowerPC 604e Prozessor
- 250 MHz (andere Modelle liefen auf 200 MHz oder 300 MHz)
Arbeitsspeicher:
- Bis zu 1024 (1 Gb) Arbeitsspeicher
- 8 168-Pin DIMM Slots
- Niedrigste Arbeitsspeicher-Geschwindigkeit von "70 ns"
Speicher:
- 4 GB interne Festplatte
- SCSI Interface
- 1,44 MB Diskettenlaufwerk
- 12x oder 24x optisches CD-ROM Laufwerk
- (Optional) 100 MB Zip Laufwerk
Grafik:
- Mit 2 MB VRAM: bis zu 1280x1024 Pixel bei einer Tiefe von 8-Bit
- Mit 4 MB VRAM (Maximal): bis zu 1280x1024 Pixel bei einer Tiefe von 16-Bit
- Zwei aufrüstbare DIMM Slots für den VRAM
Verbindungen:
- Zwei serielle Geoports (Mini 8-Pin DIN)
- SCSI Anschluss
- ADB Port(auf Englisch)
- RJ-45 Ethernet Anschluss
- AAUI Ethernet port
- DB-15 Haupt-Grafik Ausgang
- Composite Video Ein- und Ausgang (RCA Jacks)
- S-Video Ein- und Ausgang
- 3,5 mm Audioeingang
- 3,5 mm Audioausgang
Erweiterung:
- Drei PCI Slots
