Sollte Amazon jemals in das Geschäft mit Thunfischkonserven einsteigen, hätte das Unternehmen ein großartiges Verpackungsdesign parat. In der Zwischenzeit enthält der Dot einige leckere Häppchen:

Dual-band, Dual-Antenne 802.11 a/g/b/n Wi-Fi mit MIMO

Alexa Sprachsuche

7-Mikrofon-Array

Lichtring Lautstärkeregelung

Bluetooth 4.0 zum Senden und Empfangen von Audio

3.5 mm Audio-Ausgang für externe Lautsprecher

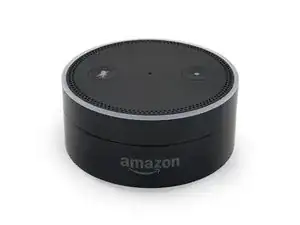

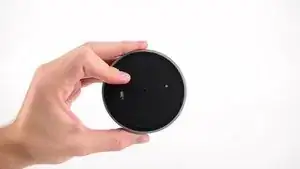

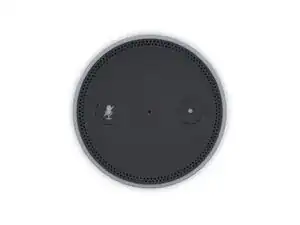

Auf der Oberseite sieht der Dot genauso aus wie sein älterer Bruder, der Echo, mit seinen Aktions- und Mikrofonstummschaltern, dem Lichtring, dem Lautstärkering und dem Mikrofonarray.

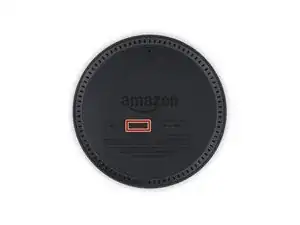

Weiter unten sieht es ein bisschen anders aus. Wir werden von einer Gummiabdeckung und einer Beschriftung begrüßt - und sonst nicht viel.

Amazon verleiht dem Dot eine neue Modellnummer: S04WQR.

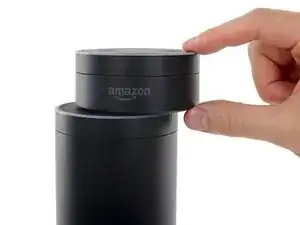

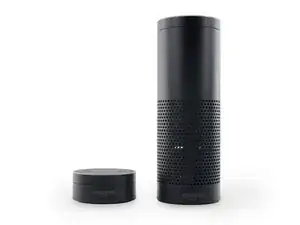

Für einen besseren visuellen Vergleich haben wir einen Original-Echo ausgegraben.

Und mit "ausgegraben" meinen wir, dass wir es aus der Ecke des Teardown-Tisches geholt haben, wo es seit dem Zusammenbau treu groovige Reparaturmelodien zum Besten gegeben hat.

TL; DR: Es sieht so aus, als hätte Amazon gerade die Mitte des alten Echos herausgeschnitten. Ordentlich!

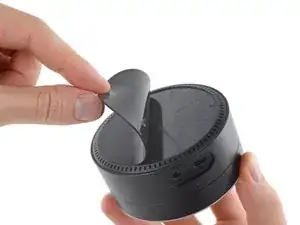

Wir ziehen die griffige Gummiauflage ab und erwarten, dass wir unsere ersten Schrauben finden - aber stattdessen werden wir von Klebstoff begrüßt. Buh!

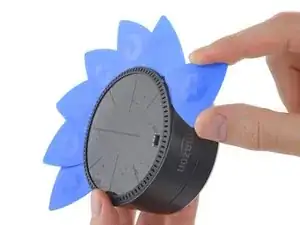

Wir würden gern behaupten, das der untere Gehäuseteil mit Clips befestigt ist, aber nachdem das erste Plektrum nicht reicht, um den Dot aufzuhebeln, schieben wir ein Plektrum nach dem anderen rein.

Jap - auch das ist geklebt.

Wir haben die Unterseite irgendwie entfernt, aber bis jetzt ist der Dot entschieden weniger reparaturfreundlich als sein älterer Bruder.

Unser erster Blick ins Innere zeigt, was anspruchsvolle Tech-Insider sofort als großes Metal-Ding erkennen werden.

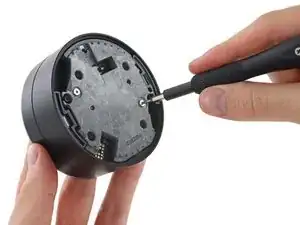

Zum Glück hat dieses Metall-Ding Schrauben! Einige lange T6-Torx-Schrauben werden von unten nach oben durch den Dot geschraubt. Unser Schraubendreher schraubt sie unverzüglich aus.

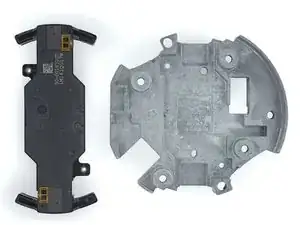

Und schon fällt das Metall-Ding heraus, mit einem kleinen Lautsprecher im Huckepack.

Ja, es ist ein Lautsprecher, wenn auch ein kleiner. Die Verbindung zum Dot erfolgt über ein paar Federkontaktpaare.

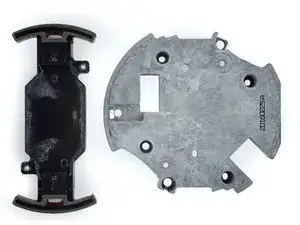

Der Lautsprecher haftet leicht an diesem formschönen Stahlklumpen, welcher ein einfaches Gewicht in der Basis des Dot zu sein scheint. Vermutlich damit du den Dot nicht versehentlich über den Tisch drehst, während du den Lautstärkering bedienst.

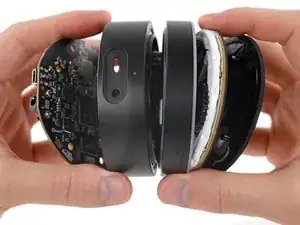

Nach entfernen der Schrauben hält nur ein dünnes Flachbandkabel alle Schichten zusammen. Herzlich Willkommen beim Amazon Echo Dot: Akkordeon Edition.

Wir legen die Schichten aus Kunststoff und Silikon vorübergehend wieder zusammen. Es kommt alles früh genug auseinander.

Nachdem wir das Flachbandkabel entfernt haben, können wir das Motherboard überprüfen.

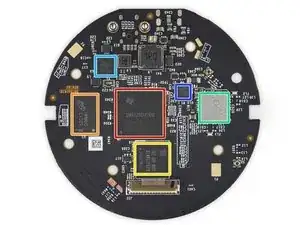

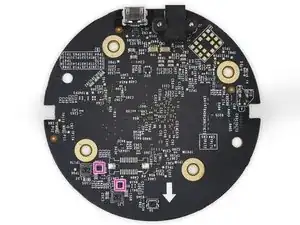

Chips auf der einen Seite, Ports auf der anderen. Das sind die Teile auf dem Motherboard im Einzelnen:

Texas Instruments DM3725 Digital Media Prozessor

Micron MT46H64M32LFBQ 256 MB (16 Meg x 32 x 4 Banks) LPDDR SDRAM

Samsung KLM4G1FEPD 4GB High Performance eMMC NAND Flash Memory

Qualcomm Atheros QCA6234 Integrated Dual-Band 2x2 802.11n + Bluetooth 4.0 SiP

Texas Instruments TPS65910A1 Integrated Power Management IC

Texas Instruments TLV320DAC3203 Low Power Stereo Audio Codec w/ Headphone Amplifier

Texas Instruments TPA2025D1 2 W Class D Speaker Amplifier

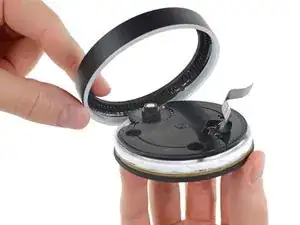

Nach fast vollständiger Demontage nehmen wir das Kontrollrad auseinander. Es ist ein Doppelgänger des Rades im original Echo, inklusive seines Zahnrades.

Gut für uns, da sich damit Original-Echo und Dot zumindest einige Ersatzteile teilen können.

Das bedeutet auch, dass Wartungsanweisungen für ein Gerät wahrscheinlich für das andere Gerät wiederholt, praktisch geechot, werden. Alles in allem ein Gewinn für Fans der Reparatur und der schlechten Wortspiele.

Wir drücken den Steuerring gerade lange genug zusammen, um zu sehen, wie das Decoder-Rad seine Sache macht.

Zahnräder haben einfach irgendwie etwas Beruhigendes.

In der obersten Ebene befindet sich eine weitere Steuerplatine, die funktional identisch mit der ist, welche wir aus dem original Echo ausgebaut haben.

National Semiconductor LP55231 Programmierbarer LED-Treiber mit 9 Ausgängen (x4)

Texas Instruments TLV320ADC3101 92dB SNR Low-Power Stereo ADC (x4)

Texas Instruments SN74LVC74A Dual Positive-Edge-Triggered D-Type Flip-Flops

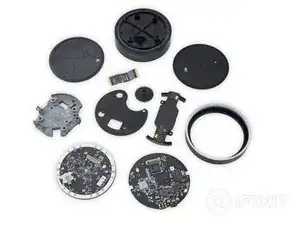

Amazon Echo Dot Reparierbarkeits-Index: 6 von 10 (10 ist am leichtesten zu reparieren).

Der Großteil des Geräts wird durch Standard-Torx-Schrauben zusammengehalten.

Viele Komponenten sind mit dem Original-Echo identisch, wodurch es einfacher ist, Ersatzteile zu beschaffen.

Der Gummifuß, die Sockelkappe und die Lautsprecher werden mit festem Klebstoff an Ort und Stelle gehalten.

Die Kopfhörerbuchse und der USB-Anschluss, zwei häufige Fehlerquellen, sind direkt mit dem Motherboard verlötet.
