Apple TV 4K Teardown

Geschrieben von: Adam O'Camb
Veröffentlicht: 26/09/17
  • Kommentare: 55

Apple TV 4K Teardown

Veröffentlicht: 26/09/17

Teardown

Einleitung

Zwei lange Jahre sind seit unserer letzten Begegnung mit einem Apple TV vergangen. Heute haben wir den nagelneuen Apple TV 4K vor uns liegen, frisch gepflückt in den Technologie-Obstgärten von Cupertino. Nun, was sollen wir mit dem ersten Streaming-Gerät von Apple anfangen? Einen Stranger Things Serienmarathon? Wir haben durchaus daran gedacht ... aber nein, wir nehmen diesen Kerl auseinander!

Willst du wissen, was wir sonst noch so machen? Dann folge uns auf Facebook, Twitter, und Instagram, um immer auf dem Laufenden zu bleiben, was Reparaturen angeht!

  1. ImVOSosYCyGATLtc
    ImVOSosYCyGATLtc
    XmNPWvhLJviWyAYi

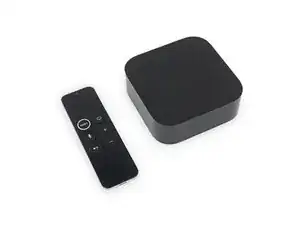

    • Wir alle wissen, dass dieser kleine schwarze Obelisk ganze 4K in sich hat, aber mal sehen was sonst noch neu in diesem überarbeiteten Apple TV ist:

    • A10X Fusion Chip mit 64‑Bit Architektur

    • Gigabit Ethernet, 802.11ac WLAN, Bluetooth 5.0, Infrarotempfänger und HDMI 2.0a

    • ... und in der Fernbedienung:

    • Glas-Touch-Oberfläche

    • Doppelmikrofone

    • Beschleunigungsmesser und Gyroskop

    • Bluetooth 4.0, Infrarotsender, Lightning Connector

  2. nRYRaQ6p6YWjB5WC
    nRYRaQ6p6YWjB5WC
    twi3og4ZQJ2TaUQF
    DtBigiPgabsUSxoJ

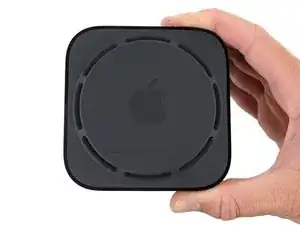

    • Wir sind sehr gespannt auf dieses neue TV Angebot direkt aus der fliegenden Untertasse unseres Lieblings-High-Tech-Unternehmens aus Cupertino, aber vergleichen wir erst einmal Äpfel mit 4K Äpfeln.

    • Der neueste Apple TV überragt dieses mal nicht seinen Vorgänger, aber wir haben ein paar wesentliche Unterschiede im Design festgestellt.

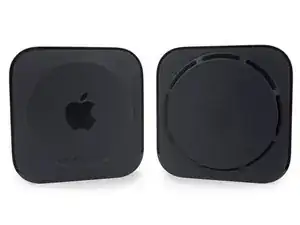

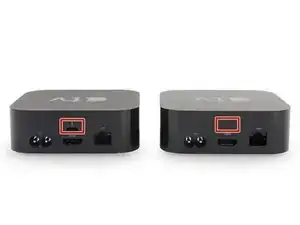

    • Das untere Gehäuse wurde neu konzipiert, um anscheinend eine beträchtliche thermische Entlüftung zu ermöglichen.

    • Tschüss, USB-C Buchse.

    Bye bye usb C, hello hidden lightning port inside the Ethernet port!!

    stevesphone -

  3. 1RUIpnLZ5qM5rKBE
    1RUIpnLZ5qM5rKBE
    LqeS6sabmCNNSmRs

    • Bevor wir die Box aufmachen, haben unsere Partner bei Creative Electron ein paar schicke Röntgenbilder gemacht.

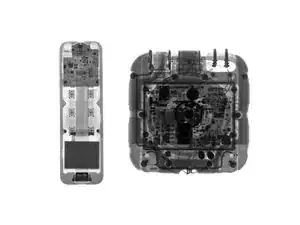

    • Diese Röntgenbilder zeigen ein neues, rundes Objekt, das anscheinend eng mit der neuen Entlüftungsöffnung am unteren Gehäuse zusammenhängt.

    • Ist es ein Ventil? Ein Teilchenbeschleuniger? Ein Teil des Contact Rings?

    • Ok, unser Interesse ist geweckt. Zeit, diese schwarze Box zu öffnen, um zu sehen, worum es sich bei diesem 4K Upgrade handelt.

  4. ZMNKdBGGBPeXrfSG
    ZMNKdBGGBPeXrfSG
    kgF5iYWX6bVZXBCl

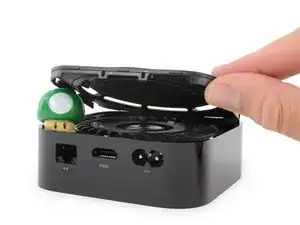

    • Wir nehmen die übliche Route durch die Unterseite des Apple TV 4K.

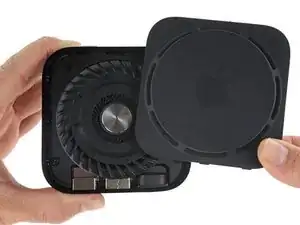

    • Genau wie bei seinem Bruder mit nur einem K ist das untere Gehäuse des Apple TV 4K mit reparaturfreundlichen Plastikclips befestigt.

    • Diese Clips sind etwas hartnäckiger als die üblichen aber es ist jetzt auch kein Hexenwerk.

    • Weder ein Burggraben aus Klebstoff noch seltene Schrauben? Dafür bekommt dieses Teil von uns auf jeden Fall einen 1-Up-Pilz.

    • Wir lösen das Rückgehäuse und ein ziemlich großer, mit ein paar Torx Schrauben befestigter Ventilator kommt zum Vorschein.

  5. iDPEFjxEQT4Vn4bS
    iDPEFjxEQT4Vn4bS
    TXNmCJtKS4T3UKPh
    dXKPQqGK3lBhNxl4

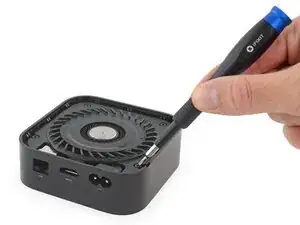

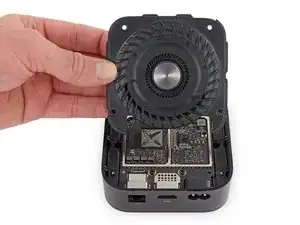

    • Nachdem wir die T7 Torx Schrauben entfernt haben, treffen wir auf den größten Fan Ventilator des Apple TV!

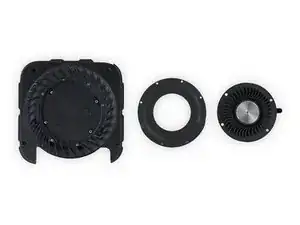

    • Anscheinend hat Apple den neuen Ventilator mit der Einheit aus Kühlkörper/EMI-Abschirmung des Apple TV der 4. Generation verbunden und so eine fantastische Lösung für die Kühlung entwickelt.

    • Dieser Voltron von einer thermischen Einheit legt nahe, dass die 4K HDR Kapazität eine wesentlich erhöhte Wärmeabgabe mit sich bringt.

    • Noch ein paar Torx Schrauben weiter und die Einheit in ihre Einzelteile zerlegt, es stellt sich heraus, dass der Ventilator austauschbare ist und von einem bürstenlosen Nidec Motor angetrieben wird.

    • Dass der Ventilator austauschbar ist, ist eine gute Nachricht für jeden Besitzer. Wenn man ihn nicht auswechseln könnte, würde ein kaputter Ventilator immer gleich auch bedeuten, dass das ganze Gerät kaputt ist.

    • Diese neue Ventilator-Einheit ist offensichtlich mit Hilfe einer Erkennungsmarke gesichert. TRON, bist du das?

    Any clue on which way the air flows through the fan unit front to back, back to front or side to side

    Dan -

    From the housing of the fan, it looks like air is pulled in from the front and side vents, then exhausted through the back vents.

    Andy Tran -

    do all modern gadgets have blue loctite tipped screws? i’ve noticed this when i did my apple 4k disassembly, and likewise in replacement screws for my mbair 11inch

    carterschonwald -

    Anyone have any idea where one could find this replacement fan? Mine died and when watching anything 4K or higher (Dolby Vision) it begins to hiccup and lock up after 5 minutes. Took it apart and the fan has seized.

    devin.pearson -

  6. P1XSSorMZVHITWG6
    P1XSSorMZVHITWG6
    SFNH2TkixQbBdOBS

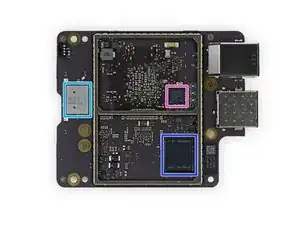

    • Wir freuen uns darüber, dass Apple auch beim Apple TV 4K die Tradition der leicht zu entfernenden Logic Boards hochhält.

    • Apple 343S00198 64-bit A10X Fusion Prozessor

    • Broadcom BCM57762 Thunderbolt zu Gigabit Ethernet plus USB 3.0

    • SK Hynix H9HCNNNBRUMLQR 2 GB LPDDR4 RAM und SK Hynix H9HCNNN8KUMLQR 1 GB LPDDR4 RAM für insgesamt 3 GB

    • Apple 343S00150 (ähnliche Teilenummer wie beim 338S00055 Custom Memory Controller, den wir im Retina MacBook 2015 gefunden hatten)

    • Murata 339S00381 Wi-Fi / Bluetooth-Modul

    • Toshiba THGBXG8D2LLDXG 32 GB Flash-Speicher

    • Megachips MCDP2920A4 DisplayPort 1.4 auf HDMI 2.0 Konverter

    Broadcom BCM57762 should be PCIe Ethernet controller.

    JJ Wu -

    Yep, 10/100/1000BASE-T Ethernet PCIe Controller with ASF2.0.

    “The device combines a triple-speed IEEE 802.3-compliant Media Access Controller (MAC) with a triple-speed Ethernet transceiver, x1 PCIe bus interface and on-chip buffer memory in a single device. The device is fabricated in 1.2V CMOS process, providing a low-power system solution.”

    repoman27 -

    From the components around Apple 343S00150, Apple 343S00150 could be the PMIC. Memory controller should be integrated in the Apple A10X processor. There is 343S00151-A0 next to Apple 343S00150. Supposedly, Apple 343S00150-A0 and Apple 343S00151-A0 could be the PMIC for Apple TV 4K.

    JJ Wu -

    Does anyone know why Apple would use DisplayPort internally and convert it to HDMI instead of just using HDMI internally? (an ELI5 type answer would be best - https://www.reddit.com/r/explainlikeimfi... for more info)

    Matthew Adams -

    What is the exact part number or reference of that motherboard ?

    Can they be purchased on ebay, Apple or anywhere else ?

    Thank You

    Karine-Johanne -

    I’m wondering if you can simply buy the low capacity flash memory AppleTV model (with the 32GB Toshiba THGBX6G8D2LLDXG), then inexpensively replace the chip with a 256GB Toshiba THGAF8T1T83BAIR chip (or similar)?

    Steve Arkwright -

    FYI - The Ethernet Port has a hidden Lightning port inside! If you look inwards you can see the socket hole.

    The back row of contacts on the logic board are the Lighting port connections.

    Dan -

    This may sound a bit crazy, but I’m trying to see if I can power up the ATV4K’s logic board with a 12v Power Bank. I plan on connecting the leads to the Power Posts on the board which according to your specs draws 12v @ 1.083A. Do you see this as doable?

    Mario Choy -

    This is old but for anyone reading, you can definitely power all current Apple TV motherboards with various power supplies. As long as you confirm you are using a properly rated one it will work though if it is out of its housing you lose the heat sinks/fan. (Running Apple TV just fine from bench supply)

    sinkproductions -

    Can i disable bluetooth from my apple tv?

    Seems possible in some way to remove the Murata 339S00381 Wi-Fi/Bluetooth Module and i dont mind the module getting destroyed :)

    I get headache from bluetooth and the aluminium IR controller from the old apple tv works perfectly :)

    Aurin R -

    Would be really interessting for me too. The box could still be used over IR with a ONE for ALL remore IR control.

    My father is also very sensitive to bluetooth.

    I was not able to find productsheets for the Murata Chip, because it's a custom one. Will the box still startup without the chip?

    I would be happy for help!

    @solsang

    Joshua Capeder -

  7. WRWJYyVVfNFt2XW3
    WRWJYyVVfNFt2XW3
    XRqFgRiTnjXmQYpY

    • Wir treffen hier auf keinerlei Überraschungen, der Kühlkörper ist praktisch der gleiche wie der seines Vorgängers von 2015.

    • Wir nehmen uns kurz die Zeit, ein uns bekanntes Paar mutmaßlicher Stromstifte aus dem Kühlkörper zu entfernen.

    • Bei unserem Teardown des Apple TV der 4. Generation gingen wir davon aus, dass der Strom zum Logic Board durch diese Schraubstifte im Kühlkörper geleitet werden würde. Das ist anscheinend im Apple TV 4K immer noch der Fall.

    • Der Kühlkörper und die Stifte sind erledigt, jetzt bleibt nur noch das Entfernen der Netzteilplatine.

    on my apple 4k, theres 4 copper pins on the plate, near the memory controller area (to power the fan?), and theres a slight elevated surface to kiss the CPU and mem controller,

    carterschonwald -

  8. 4WWN1aCWr3OWaqXy
    4WWN1aCWr3OWaqXy
    StJhvwTnt5aJOdGr

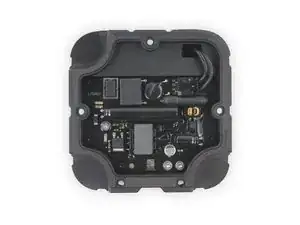

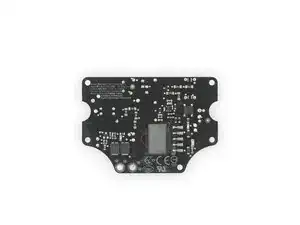

    • Das neue Netzteil verfügt über 12 V bei 1,083 A. Das stellt gegenüber dem 0,917 A Netzteil im Apple TV der 4. Generation eine leichte Verbesserung dar.

    • Und wieder hat der Apple TV 4K eine Designvorgabe seines großen Bruders übernommen, indem er interne Kabelverbindungen zwischen Netzteil und Logic Board vermieden hat.

    • Die Verwendung von leitenden Stiften statt Kabeln spart wahrscheinlich Platz im Inneren und vermeidet die Gefahr von eingeklemmten oder verbogenen Kabeln während des Zusammenbaus.

  9. OiXrPPBrBDKSQtPM
    OiXrPPBrBDKSQtPM
    SlJgnLlc5gCQXZq3

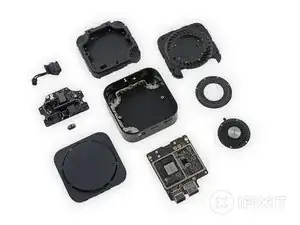

    • Hier das Ganze Drum und Dran auf einen Blick! Und jetzt bauen wir das alles wieder zusammen und dann machen wir wirklich einen Stranger Things Serienmarathon...

    • Ganz besonderer Dank geht an Creative Electron dafür, dass sie uns ein paar süße Röntgenbilder um die halbe Weltkugel geschickt haben!

  10. JhkgkxTKx1rmyWI5

    • Apple TV 4K Reparierbarkeit: 8 von 10 (10 ist am einfachsten zu reparieren).

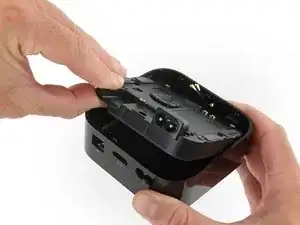

    • Plastikclips halten das Gehäuse zusammen, es ist daher einfach zu öffnen.

    • Modulare Komponenten machen Demontage und Reparatur einfach.

    • Die Netzteil ist modular und verfügt über eine abnehmbare AC-In-Buchse.

    • Standard Torx Schrauben halten alles zusammen.

    • Alle Hauptkomponenten sind am Logic Board angelötet, was bedeutet, dass man bei Portproblemen entweder auf dem Logic Board löten können oder gleich das gesamte Logic Board auswechseln muss.
