Fairphone 3 Teardown

Geschrieben von: Tobias Isakeit
Veröffentlicht: 11/09/19
  • Kommentare: 52

Fairphone 3 Teardown

Veröffentlicht: 11/09/19

Teardown

Einleitung

"Aller guten Dinge sind drei" - das war wohl das Motto des niederländischen Sozialunternehmens bei der Konzeption des Fairphone 3, dem neuesten, nach ethischen Gesichtspunkten hergestellten Mobiltelefon mit einem modularen und reparierbaren Design. Das Fairphone 2 von 2015 hatte die Messlatte in Sachen Reparierbarkeit bereits hoch angelegt, jetzt wollen wir herausfinden, ob das Nachfolgemodell noch eins drauflegen kann, während die großen Hersteller weiterhin Mobilgeräte anbieten, die zugeklebt sind und immer schwerer zu reparieren sind.

Folge uns auf Twitter, Facebook und Instagram oder abonniere unseren bewährten Newsletter, damit du der Reparatur-Welt auf dem Laufenden bleibst.

  1. nBLlYPdxX1BuO4RJ
    nBLlYPdxX1BuO4RJ
    3t3WoyrrGCVOXsFy
    PECTxLkFdxDVWEoG

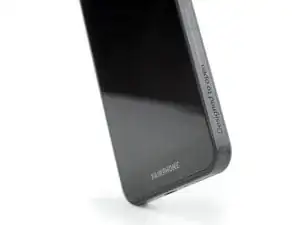

    • Was zählt, ist ja die innere Schönheit, dazu kommen wir gleich noch. Erst mal hier ein paar technischen Details:

    • 5,65" IPS Display mit einer Auflösung von 1080 × 2160

    • Qualcomm Snapdragon 632 SoC

    • 4 GB RAM und 64 GB Speicher

    • 12 MP Rückkamera mit ƒ/1.8 und eine Frontkamera mit 8 MP ƒ/2.0

    • 3,060 mAh Akku

    • Fingerabdrucksensor und Kopfhörerbuchse

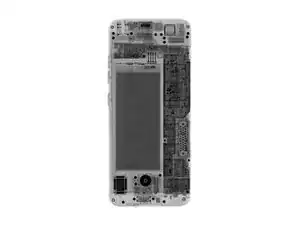

    • Ein großes Dankeschön geht an das Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZM, die uns dieses Röntgenbild des Fairphone 3 zur Verfügung gestellt haben.

    Finde ich toll,

    schliesse mich gerne den Danksagungen an.

    LG

    wowo

    wo wo -

  2. 3sfTNGQ3SwNQUkL3
    3sfTNGQ3SwNQUkL3
    EocFK5rYOfNRAWXj
    1C6XwGhLlNpMTLgR

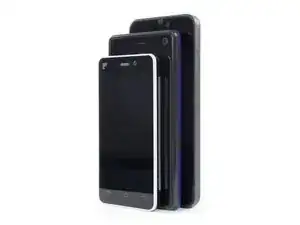

    • Die Thronfolge des Fairphones (von links nach rechts): Primus, Secundus und Tertius, wie die Römer so schön sagten, hätten sie denn Smartphones zählen können.

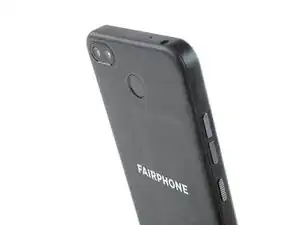

    • Eine Weiterentwicklung ist auf jeden Fall nicht zu übersehen, und zwar nicht nur im Hinblick auf die Größe und den Stil, sondern auch die Technik: Diese Neuauflage verfügt über einen USB-C Anschluss statt des alten Micro-USB Steckers, sowie einen praktischen Fingerabdrucksensor auf der Rückseite.

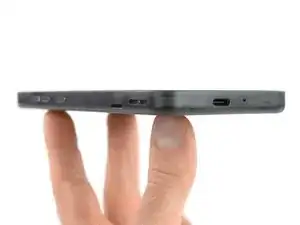

    • Und wieviel größer ist es denn jetzt genau? Das Fairphone 3 misst 158×71,8×9,89 mm und wiegt 189 g.

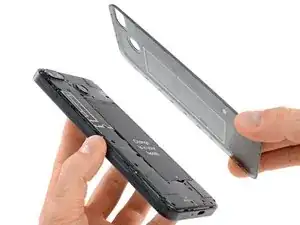

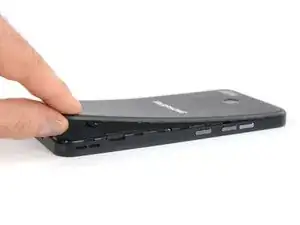

  3. XeqIPmL6irPGUWfF
    XeqIPmL6irPGUWfF
    r1vbar6pJWCmdWTj

    • Wir fangen mit der Rückabdeckung an, die sich ganz leicht und ohne Werkzeug entfernen lässt.

    • Verglichen mit der Rückschale des Fairphone 2, die eher aussah wie ein Bumper ist das definitiv eine Verbesserung, auch gegenüber der zweiteiligen "schmalen" Version des 2er, durch die die erste Version mitten im Produktzyklus ersetzt wurde.

    • Aber keine Sorge, wenn dir zusätzlicher Schutz durch einen Bumper wichtig ist, der wird direkt auch mitgeliefert.

    I can't find this bumper in any review or unboxing. Can you add a picture of it and check if it's really included?

    Nacht Elfje -

    Hi Nacht Elfje, you can check out the bumper on the official Fairphone 3 website. See at the “In the box” section.

    Tobias Isakeit -

    This reminds me of the Galaxy S phones up to the S5! This isn't the only way to allow for a removable battery though! Manufacturers could use screws or even do something like the Samsung Wave (that still looks really nice!). There was also the LG G5 which had a unique mechanism.

    Fingers crossed that manufacturers stop using glass backs on phones and start going back to sanity and practicality. :p

    Edit: oh and add sustainability to my last sentence

    Raccoon -

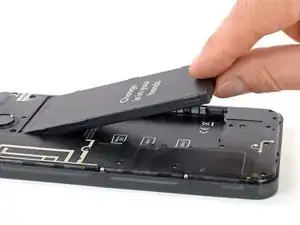

  4. xfyyDeXQCMQnBVdL
    xfyyDeXQCMQnBVdL
    3A4cZ16DIBdpVXiq

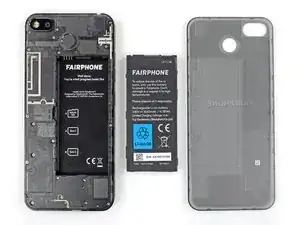

    • Auch der Ausbau des Akkus ist durch die Kerbe am unteren Ende kinderleicht.

    • Mit seinen versenkten Steckern und einer stabileren Kunststoffhülle ist dieser Akku ein gut geschützter Ausflug in die Vergangenheit, den wir sehr gern mitmachen.

    • Mit 11,781 Wh (3,060 mAh bei 3,85 V) ist das aktuell nicht der größte Akku. Aber er sollte dich durch den Tag bringen, und falls er schlapp macht, kannst du einfach einen Reserveakku mitnehmen und ihn überall jederzeit austauschen.

    • Der Akku hat eine größere Kapazität als das Google Pixel 3a (11,55 Wh) aber kommt nicht ganz ans den Akku des iPhone XS Max (12,08 Wh) heran, ganz zu schweigen vom Shift 6m (16,3 Wh).

    • Auf der Unterseite des Akkus ist eine ermutigende Nachricht zu finden: "Sehr gut. Du bist ein Beispiel für Fortschritt." Und apropos Fortschritt, es ist an der Zeit mit dem Teardown weiterzumachen. Auf geht's!

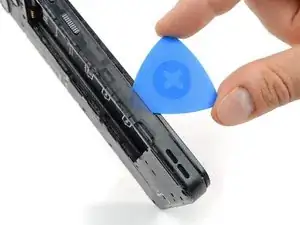

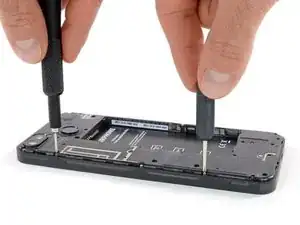

  5. NiLOIoPCZSw5sLAp
    NiLOIoPCZSw5sLAp
    WW6DNwFaZxDLFQWG
    1EyLCfZSKIoSX4Oy

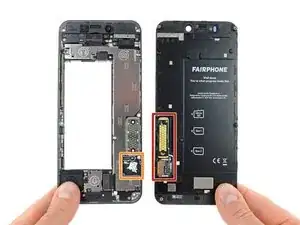

    • Statt des raffinierten Display-Verschlussmechanismus der vorherigen Version, hat sich Fairphone dieses mal für ganz normale Kreuzschlitzschrauben #00 entschieden.

    • Ein winziger Schraubendreher ist im Lieferumfang enthalten, was echt nett ist, und wir hoffen sehr, dass sie uns verzeihen werden, dass wir unseren größeren Schraubendreher aus dem Mako Driver Kit bevorzugen, da er etwas komfortabler in der Bedienung ist.

    • Sobald die Schrauben weg sind, können wir das Display vom Rahmen ablösen. Darunter finden wir die gleiche Konfiguration aus Federkontaktstiften mit einem Breakout-Board wie auch beim Fairphone 2.

    • Man beachte an dieser Stelle die Karte der Demokratischen Republik Kongo, die die Verwendung konfliktfreier Materialien wie Tantal, Zinn, Wolfram und Gold veranschaulicht.

  6. LUYPhe34RYQwtMU2
    LUYPhe34RYQwtMU2
    pGSZKorwqK3rlYAA

    • In allen Fairphone 2 Modulen wurden Federkontakte genutzt. Beim Fairphone 3 wurden diese durch normale, leicht zugängliche Druckkontakte ersetzt.

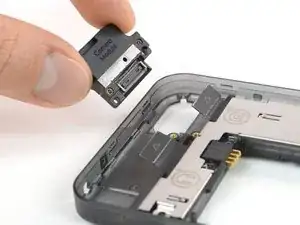

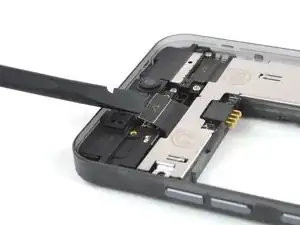

    • Die Module können ganz einfach mit einem Spudger abgehebelt werden.

    • Die Stecker und Module sind praktischerweise beschriftet und lassen sich wie Puzzleteile problemlos zusammenfügen, selbst wenn du die Beschriftung nicht lesen kannst.

  7. itOvR2EPkiXFp2Jn
    itOvR2EPkiXFp2Jn
    mrmN4NjIsLb2WFI5

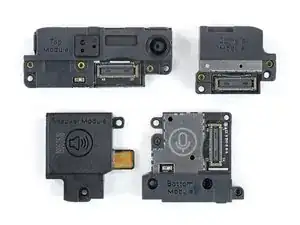

    • Folgende Module sind im Fairphone 3 zu finden:

    • Das obere Modul, das Kameramodul und das untere Modul, genau wie im Fairphone 2.

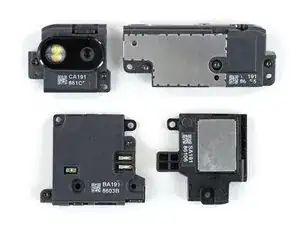

    • Der Lautsprecher hat jetzt ein geschlossenes Modul für sich (vorher war er im unteren Modul integriert) und lässt sich mit der Rückseite des unteren Moduls verbinden.

    • Wenn du gehofft hattest, du könntest dein Fairphone 2 mit diesen Modulen aufzurüsten, haben wir schlechte Neuigkeiten für dich. Die Module und ihre inneren Teile sind nicht kompatibel. Allerdings werden die Gehäuse laut Hersteller aus 50% recyceltem Polycarbonat gemacht, also wird wenigstens ein Teil wiederverwertet!

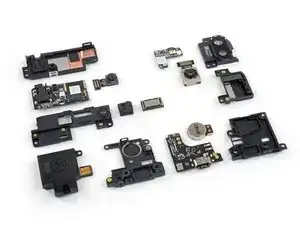

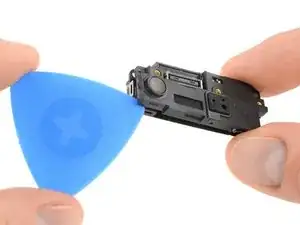

  8. 3ertx5ImGZN5cfAK
    3ertx5ImGZN5cfAK
    5FeDVVtVOq3u5Aew
    nDtPWTJIm5JAanI6

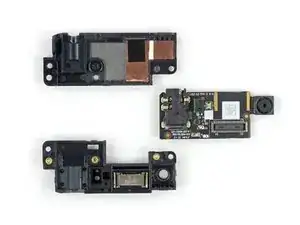

    • Es genügt uns natürlich nicht, die Module nur zu entfernen. Wir zücken unseren Torx T5 Schraubendreher und ein Plektrum und zerlegen sie noch weiter.

    • Beginnen wir mit dem oberen Modul:

    • Die 8 MP ƒ2.0 Selfie-Kamera und der Ohrhörer-Lautsprecher können getrennt voneinander ausgebaut werden.

    • Die Kopfhörerbuchse sowie der Näherungssensor und der Umgebungslichtsensor sind auf die Anschlussplatine gelötet.

    • Das Kameramodul verfügt über eine modulare 12 MP ƒ1.8 Kamera mit einem SONY IMX363 Exmor RS Sensor. Die Blitz-LEDs sind auf die Anschlussplatine gelötet.

    • Das untere Modul enthält den Vibrationsmotor und einen angelöteten USB-C Anschluss sowie ein Mikrofon.

    • Das Lautsprecher-Modul hängt ganz einsam mit seinen beiden Kontakten am unteren Modul.

  9. OXbTPfPgk1R2L2cx
    OXbTPfPgk1R2L2cx
    RXVqfOKYw1byuPMu
    AVMCJmcssaT1fwhB

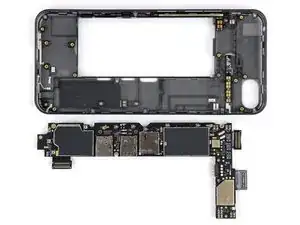

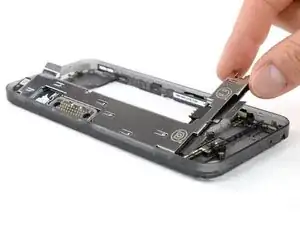

    • Beim Ausbau des Motherboards entdecken wir eine Ansammlung von Federkontakten, mit denen der Fingerabdrucksensor, die Lautstärke- und Einschalttasten sowie ein paar Antennen verbunden sind.

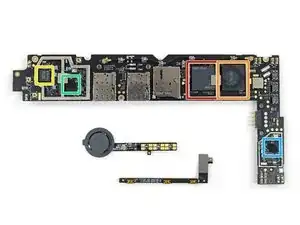

    • Beim Ablösen der Abschirmungen kommen folgende Chips zum Vorschein:

    • Qualcomm Snapdragon 632 SoC

    • Samsung KMRH60014A-B614 eMMC mit 64 GB

    • Qorvo QM57508 RF Frontmodul

    • Qualcomm WTR3925 RF Transceiver

    • Qualcomm WCN3680B WiFi Modul

    To remove the motherboard you need to unscrew two black screws with a 5 point screwdriver. I almost bent the metal cover of the motherboard before noticing that.

    VooBee -

    Yeah. That should be mentioned in the main text.

    Gordon Wilson -

    These aren’t complete steps for disassembly. It’s a tear down, not a repair guide.

    Jason Zak -

    Moin! Konntet ihr die Positionen des Gyroskops und des Lagesensors ausfindig machen? Diese haben bei meinem FP3 nach Wasserschaden den Geist aufgegeben, ich muss ggf. die zugehörigen Module tauschen. Vielen Dank!

    Jan vdB -

    Moin, leider konnten wir die beiden Bauteile nicht genau identifizieren. Wahrscheinlich sitzen die auf dem Motherboard und keinem der einzelnen Module. Eventuell bekommst du von Fairphone direkt eine Nachricht wenn du ihnen schreibst.

    Tobias Isakeit -

    Bonjour, il doit y avoir une confusion, la puce en orange “LPDDR3 KMRH60014A-B614 Samsung de 64 Go” doit être de la eMMC et non de la LPDDR3 qui correspond à de la RAM.

    Justin -

    Thanks for the tip, we've corrected it

    Tobias Isakeit -

    Do you happen to know which wireless connection the antenna in the upper right corner of the frame next to the rear camera is for? WiFi, Bluetooth, mobile 2G/3G/4G? My frame is broken in that corner and as such the antenna is cut. Now it'd be good to know which connection it might affect and see if it does have a negative effect in real life at all... Thanks!

    Tobse Ri. -

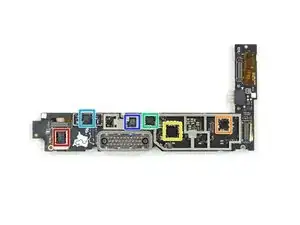

  10. cwNrFXDRoQPeWLC6
    cwNrFXDRoQPeWLC6
    n6YBHoWVNpR6taKK

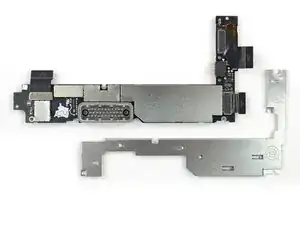

    • Auf der Vorderseite des Motherboards finden wir Folgendes:

    • Qorvo QM56022 RF Flex

    • Qualcomm PMI632 Power Management IC

    • Qualcomm PM8953 Power Management IC

    • Qualcomm WCD9326 Audio Codec

    • Awinic AW88980 Audio-Verstärker

    • NXP Halbleiter Q31A1 (wahrscheinlich ein NFC-Controller)

  11. WA55a1QhM3Uocx2K

    • Das ist alles, was wir im neuen Fairphone 3 gefunden haben, einschließlich aller Schrauben und einzelnen Komponenten. Hier ist eine Zusammenfassung unserer Erkenntnisse:

    • Das neue Gehäuse ist einfach zu öffnen und demonstriert die Transparenz des Projekts.

    • Ein noch modulareres Design bietet ein übersichtlich gestaltetes Inneres, mit einer weiteren Etappe bei der Reparatur einzelner Komponenten.

    • Der Wiederzusammenbau dieses Handys dürfte kein Problem sein, und wir sind uns ziemlich sicher, dass es auch immer noch funktionieren wird.

    • Dann lasst uns mal sehen, was das im Hinblick auf die Reparierbarkeit bedeutet ...

    Estimado/a Señor/a,

    Solicito autorización para utilizar la fotografía del paso 11 en una publicación. En caso afirmativo, indíquenme por favor cómo debo citar su autoría. Muchas gracias y un saludo cordial,

    Pere Renom

    cogitoergomitto@gmail.com

    Pere Renom -

    Puede dirigirse a esta página para obtener más información al respecto. Cualquier duda que tenga, no dude en comunicarse conmigo.

    Mariana Roca -

    Permitimos el uso no comercial de nuestras imágenes con crédito. ¡Ejemplos de cómo acreditar incluyen "fuente:iFixit" o "imagen cortesía de ifixit.com" o alguna combinación!

    Mariana Roca -

    where is the gps module??? Many Thanks

    Michael -

  12. RX3vPifZkS3NJRjH

    • Das Fairphone 3 erhält 10 von 10 Punkten auf unserem Reparierbarkeits-Index (10 ist am einfachsten zu reparieren):

    • Schlüsselkomponenten wie Akku und Display hatten beim Design Priorität und sind entweder ganz ohne Werkzeuge oder mit nur einem Kreuzschlitzschraubendreher erreichbar.

    • Visuelle Hinweise im Inneren des Handys helfen bei Zerlegen und beim Austausch der Teile und Module.

    • Der Austausch der kompletten Module ist sehr einfach. Der Austausch der Komponenten in den Modulen ist ebenfalls möglich und erfordert einen Torx Schraubendreher.

    • Auf der Webseite des Herstellers gibt es Reparaturanleitungen und Ersatzteile.

    • Die meisten Komponenten im Inneren der Module können individuell ausgetauscht werden, manche Teile sind allerdings festgelötet.
