Fairphone Teardown

Veröffentlicht: 01/12/13

Teardown

Einleitung

Die Firma Fairphone hat mit ihrer Absicht, ein Fair Trade Smartphone herzustellen, einigen Wirbel in der Repair Community ausgelöst. Finde heraus ob, aufbauend auf ihrem Bekenntnis zu einem "intelligenten, offenen Design" und "Wertbeständigkeit", das reparierbare Mobiltelefon deiner Träume dabei herausgekommen ist.

Wir haben es geschafft, das Fairphone #3 zu ergattern. Das Gerät, das wir auseinandergenommen haben, ist also die dritte Einheit von der Fairphone Prototyplinie! Einige Teile haben sich also vielleicht etwas die Ecken abgestoßen oder haben Kennzeichnungen, die nicht an den Einheiten aus der eigentlichen Produktionslinie vorhanden sind. Aber das ist ein Preis, den wir gerne dafür bezahlen, um einen exklusiven Zugang zu dem Fairphone zu haben.

Willst du mehr zu Reparaturthemen erfahren?

Besuche uns auf iFixit.org, Facebook oder Twitter.

  1. cmMv1SDZ1sBQkDS5
    cmMv1SDZ1sBQkDS5
    hLk3MJoC3gZW1aI1

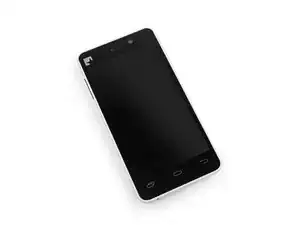

    • Mit seinen unkonventionellen Zielen ist Fairphone zwar nicht gerade eines der auffälligsten Flagship Mobiltelefone der Welt, aber trotzdem ein solides Gerät mit folgenden Features:

    • 4.3" Quarter-HD (qHD) (960 x 540 Pixel) Display mit 256 ppi

    • MediaTek MT6589M (quad-core) 1.2 GHz Prozessor

    • 16 GB interner Speicher + MicroSD Slot zur Speichererweiterung + 1 GB RAM

    • Akku mit 2000 mAh, den der Besitzer höchstpersönlich entfernen kann

    • 8 MP Rückkamera mit Autofokus (Stabilisierung + Bildsensor) + 1,3 MP Frontkamera

    • Wi-Fi 2.4GHz 802.11b/g/n Wi-Fi und Bluetooth v2.1 + EDR / v3.0 + HS (802.11 AMP) / v4.0 LE

  2. g2IZ5MMKA2GNSmM2
    g2IZ5MMKA2GNSmM2
    jCpuE3cZJRxbZOIG

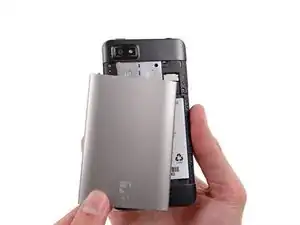

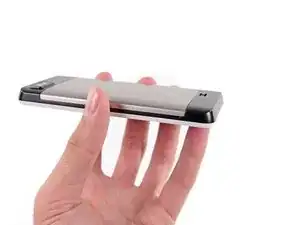

    • Der Akkudeckel wiegt einiges, was ohne Zweifel der Stabilität und Langlebigkeit zuträglich ist.

    • Trotz aller Robustheit, ist der Akkudeckel nur lose am Mobiltelefon angebracht. Wenn du dein Mobiltelefon mit etwas zuviel Power irgendwo hinlegt, geht er wahrscheinlich ab.

    • Update: Wir haben eins der verkäuflichen Einheiten bekommen und können sagen, dass der lappige Akkudeckel hier niet- und nagelfest am Fairphone sitzt.

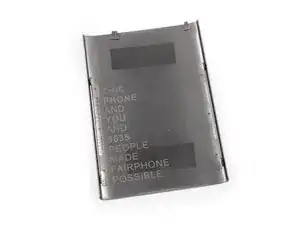

    • Auf der Innenseite des Akkudeckels, finden wir ein eingeprägtes Andenken an die ersten Unterstützer der großen Vision von Fairphone: This phone and you and 9635 people made fairphone possible. (Dieses Mobiltelefon und du und 9635 andere Leute machten Fairphone möglich.)

  3. jlVm5GoeIDpWQVbO
    jlVm5GoeIDpWQVbO
    cONfn2kWffYQO55e
    pRFjftDOcTHxwukf

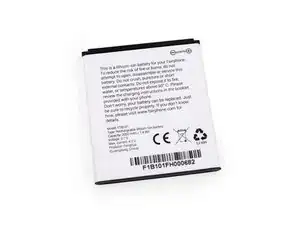

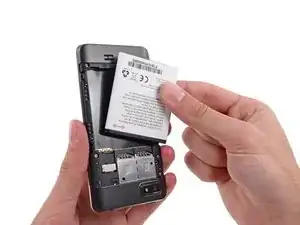

    • Als erstes draußen ist der, wie angekündigt vom Benutzer ersetzbare, Akku mit 2000 mAh.

    • Wir haben zwar noch keine eigenen Erfahrungswerte bezüglich des Akkus, aber Fairphone behauptet, dass die Standby Zeit 400 Stunden beträgt.

    • Zum Vergleich:

    • Das iPhone 5s ist mit einem 1560 mAh Akku ausgestattet, mit bis zu 250 hours Standby-Zeit.

    • Der 2600 mAh Akku des Samsung Galaxy S4 hält bis zu 300 Stunden.

    Screw size ?

    Leo Etcheverry -

  4. Q3iVAkGbDxetNL1n
    Q3iVAkGbDxetNL1n
    CFEDLQOQHFmJHFme
    ljNoFn1NZ3JQrHle

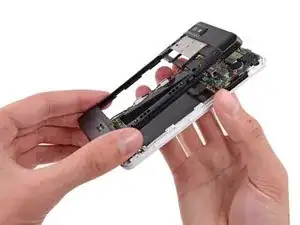

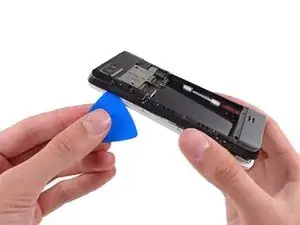

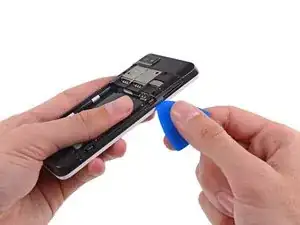

    • Mithilfe eines Opening Picks lassen sich die Clips entlang des Mittelrahmens leicht lösen.

    • Diese Art des Mittelrahmens erinnert uns an die meisten Samsung Mobiltelefone, die derzeit auf dem Markt sind. Die Öffnungsprozedur ist in etwa vergleichbar.

    • Samsung Mobiltelefone haben schon immer relativ hohe Punktzahlen auf der Reparierbarkeitsskala erzielt, trotz der versiegelten und teuren Display Einheiten. Wir können nur hoffen, dass das Fairphone 1 nicht allzu sehr nach den Galaxy Modellen kommt...

    "A little gentle prying with our snappy opening pick pops the clips along the midframe." - pointless without better instructions. the clips don't just "pop", it's unclear how to open the thing.

    maarten -

    actually, i'm pretty sure you haven't actually *done* this: if you don't remove the five screws that secure the back to the midframe, no amount of prying will get the phone apart (unless you have a ifixit crowbar and decided that you'll want an iphone after all). note: on my phone, one of the screws was initially covered with a black sticker. it's next to where the outer-most SIM appears from under its cover.

    (all this on a FP1)

    maarten -

    Thank you for writing this Marten - I was struggling and almost breaking the case until I found your "hidden screw" tip. Many thanks

    Jo -

    Achtung! Es befinden sich 5 (!) Schrauben am Gehäuse, um die Rückwand zu öffnen! Die 5. Schraube sitzt neben den SIM-Slots und ist mit einem schwarzen Aufkleber abgedeckt!

    Simone -

    WTF dude, you forgot to mention the screws! There are 4 visible and one hidden under a sticker. Plus you don't mention not to pry under the power button or the jacks. Here's a REAL guide, with FULL instructions: Fairphone 1 Display Einheit ersetzen

    consuela4 -

    This is just a first peek at the device, "Teardowns provide a look inside a device and should not be used as disassembly instructions." But thanks for providing users links to our replacement guides. =)

    Sam Goldheart -

    Google sends us here first when we want to open the phone! Please set a link in capitals to the real guide on top! The tiny subline will be overlooked easily and people are ruining there fairphone on step 4.

    Simon -

    Regardless if this is a teardown or disassembly instructions, mentioning the "snappy opening pick" but not the 5 screws is simply misleading and may cause people to damage their phones.

    I don't know why this isn't even worth a small note to avoid this.

    gmdode -

    Hi gmdode, This is a teardown, it's only a peak inside the device and NOT meant to be followed as disassembly instructions, we have a banner at the top to warn you! Check out one of our eleven replacement guides instead!

    Sam Goldheart -

  5. YYUbte5hx6nTqXVH
    YYUbte5hx6nTqXVH
    RRNMHnPiE2t6KerY
    5eWbXcwigg6bGrhv

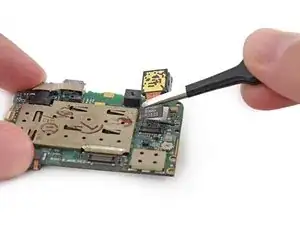

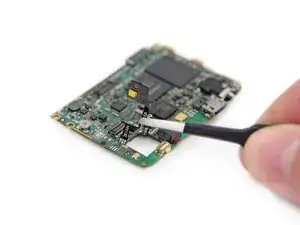

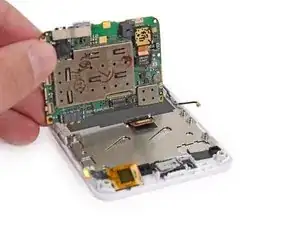

    • Mit einer kleinenen Trickserei befreien wir das Motherboard und legen es auf den Untersuchungstisch.

    • Die 8 MP Rückkamera kommt leicht heraus, aber einige andere Komponenten sind unglücklicherweise festgemacht:

    • Frontkamera

    • Frontkamera

    • LED Blitz

    • Kopfhörer-Lautsprecher

    • Wir sind guter Hoffnung, dass künftige Fairphone Ausgaben modularer aufgebaut und kostengünstiger zu reparieren sind.

  6. N1Ui6TDrcPYKOAGK

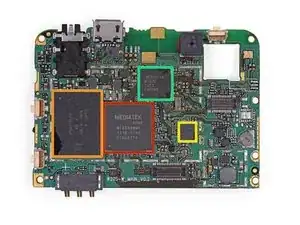

    • Während es kein Geheimnis ist, mit welcher Hardware das Gerät ausgestattet ist, sind das hier die ICs, die wir gefunden haben:

    • Mediatek MT6589 ARM Cortex A7 1 GHz CPU SoC

    • SanDisk 16 GB NAND Flash Speicher

    • InvenSense MPU-3050 Triple Axis Gyroskop mit integriertem Digital Motion Prozessor

    • Mediatek MT632

  7. QUBtETSNavNPBjV2

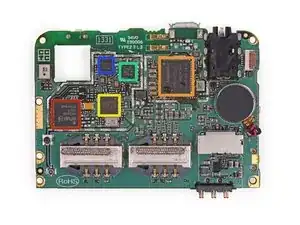

    • Auf der Rückseite:

    • RFMD RF3236 WEDGE (Linear) Transmit Modul

    • AzureWave AW-NH520, wahrscheinlich ähnlich zu dem AW-NH580 802.11 b/g/n WLAN, Bluetooth, GPS und dem FM Combo Module IC

    • MediaTek MT6167A RF Transceiver

    • Skyworks SKY77768-1 SkyHi Power Amplifier Module für WCDMA/ HSDPA/ HSUPA/ HSPA+/ LTE – Band VIII (880–915 MHz)

    • Skyworks SKY77761 SkyHi Power Amplifier Modul für CDMA / WCDMA / HSDPA / HSUPA / HSPA+ / LTE – Band I (1920–1980 MHz)

  8. SXhNsYys35eJRBop
    SXhNsYys35eJRBop
    XBACTkXP12YKHCRB
    xqScDJg2QIN1CPlU

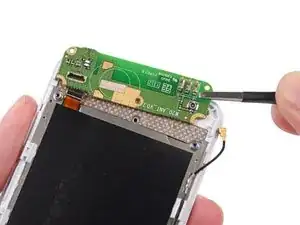

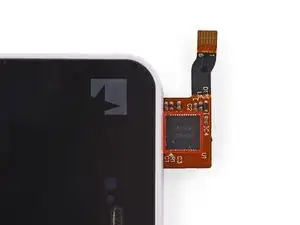

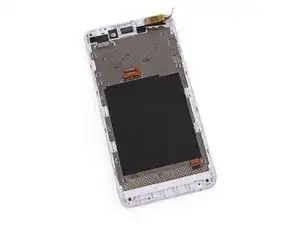

    • Eine letzte große Komponente verbleibt auf dem Display - ein kleines Daughterboard mit einer integrierten Antenne und Federkontakten für den Lautsprecher.

    • Ein Blick auf die Rückseite des 4.3" qHD Displays entlarvt den Touch Screen Controller als FocalTech FT5316DME.

  9. QxuiBg562ngoHaoG
    QxuiBg562ngoHaoG
    EsoYSOgGZqQPwrjO

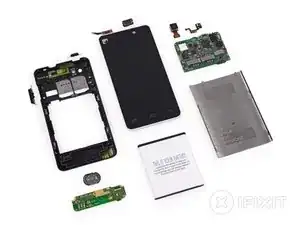

    • Fairphone Reparierbarkeits-Score: 7 aus 10 (10 ist am leichtesten zu Reparieren).

    • Der Akku kann ohne Hilfe von Werkzeugen ausgetauscht werden.

    • Es ist sehr leicht zu öffnen und Zugang zu den innenliegenden Komponenten zu bekommen.

    • Es sind nur acht Schrauben in dem Gerät verbaut, alles Kreuzschlitzschrauben (keine proprietären oder Sicherheitsschrauben).

    • Dem Fairphone liegt ein Set kostenloser Opensource-Handbücher bei.

    • Einige kleinere Komponenten sind am Motherboard festgelötet, was die Schwierigkeit bei Reparaturen erhöht (Frontkamera, Vibrationsmotor, LED Blitz und Kopfhörer-Lautsprecher)

    • Das Glas ist mit dem Display und dem Displayrahmen verschmolzen, was mögliche Reparaturkosten in die Höhe treibt.

    Is it true for fairphones from the production batch, that the glass is fused to display and frame? In one blogpost [1] they put great emphasize on how they decided to have "separated the glass touch panel and the protective touch panel". I thought this meant that glass and display were easy to repair.

    [1] Search for "Hardware Development Ordering" on http://www.fairphone.com/2013/06/28/prod...

    FGN -

    @FGN That is true, and they want to change it:

    "If the glass breaks, the touchpanel will still work in most cases; however, when we ship the display assembly, these two parts are glued together. This is not ideal, so we're looking into it for next generation devices."

    (source: http://buy-a-phone-start-a-movement.fair...)

    Ana -

    "The glass is fused to both the display and the display frame, increasing repair costs."

    Had to pay 150€ in total (including shipping from austria -> netherlands)

    Jisifus -

    Funny people should mention the idea of making boards more modular to upgrade the phone. I am in the early thinking it out stages of designing a phone and tablet line that is 100% user serviceable and highly rugedized.

    Things the phone and tablet will not be. silly stupid overly thin. Glass and digitizer will be 1 part and lcd another. Switches charger etc will be connected more old school plastic connector to pins and they will not be blister buttons but micro switches. The cpu ram etc will be the fastest possible with the largest amount possible. I seen that some dev boards have of all things sata controllers. 1tb ssd any one?

    while thicker than average by a good bit it will be worth it. As my end game plan for the phone and tablet is gaming emulation and android specific games etc. Ill post more later on as i move along

    Nova Flare -
