Was steckt denn alles drin im Mate 9 Aluminiumgehäuse?

HiSilicon Kirin 960 SoC mit Octa-core Cortex-A73 CPU und Mali-G71 (MP8) Octa-core GPU

Duales OIS Kamerasystem mit Linsen von Leica, 20 MP UND 12MP und einer ƒ/2.2 Blende

Das kleinste Display der Mate Serie mit einem 5.9" IPS LCD und einer Auflösung von 1920x1080 (373 ppi)

64 GB interner Speicher, erweiterbar via MicroSD auf zusätzliche 256 GB

4000 mAh Batterie

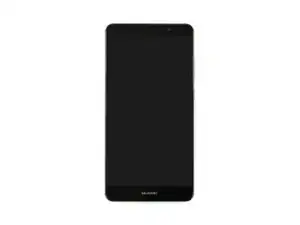

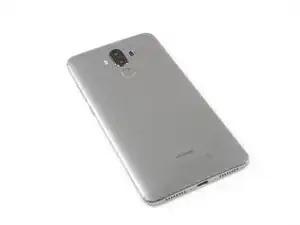

Zu Beginn des Teardowns jagt uns das kalte, graue Gehäuse des Huawei Mate 9 Schauder über den Rücken, aber wir lassen uns nicht von unserem Vorhaben abbringen.

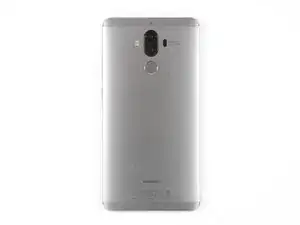

Auf der Rückseite erspähen wir eine Leica Dual Kamera der zweiten Generation (oder ist es vielleicht sie, die uns ausspäht?) Huawei gibt an, dass diese Bilder mit beispiellosen Details rendern soll. Momentan gewinnt sie unseren Starr-wettkampf aber wenn wir sie erst einmal ausgebaut und inspiziert haben, werden wir schon sehen, wer zuletzt lacht!

Der Fingerprintsensor, welcher 20% schneller sein soll als der des Mate 8, befindet sich unterhalb der Kamera auf der Rückseite.

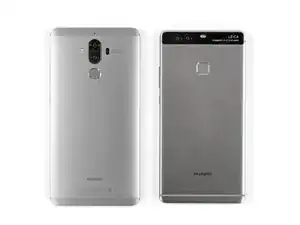

Bevor wir mit der Demontage beginnen, legen wir das Mate 9 noch eimal zum direkten Vergleich neben seinen engsten Verwandten, dem Huawei 9 Plus, welches eine nur 0.4" kleinere Bildschirmdiagonale hat. Tendenziell gefällt uns die konturierte Rückseite (und das modernere Design?) des Mate 9 besser.

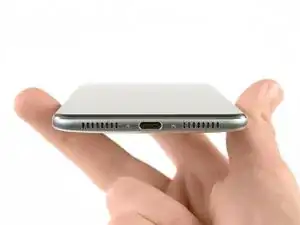

Die ersten Schritte unseres Teardowns sind eher unspektakulär, aber dafür haben wir mehr Zeit, das elegante Design des Mate 9 zu bewundern.

Wir entfernen die SIM und SD Kartenhalterung, welche je nach Geschmack eine zweite Nano SIM oder eine zusätzliche SD Karte mit bis zu 256 GB zusätzlichem Speicher halten kann.

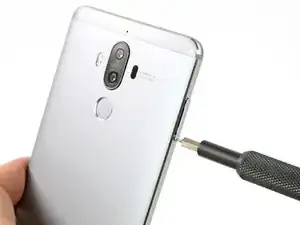

Die Schätze im Inneren werden von zwei Pentalobeschrauben gesichert, die ziemlich nach Apple aussehen, bis auf das, dass sie 6 statt 5 Lappen besitzen.

Und damit heisst es nun: Sesam Mate öffne dich!

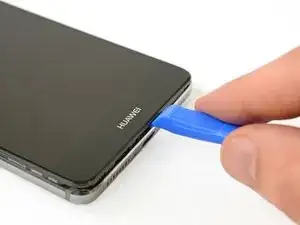

Nachdem die Schrauben entfernt sind, verwenden wir das größte Messer, das wir finden können ein Öffnungswerkzeug, um das Phablet aufzuhebeln.

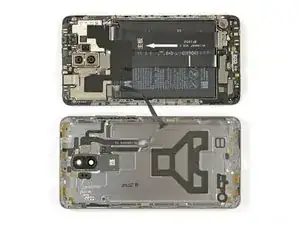

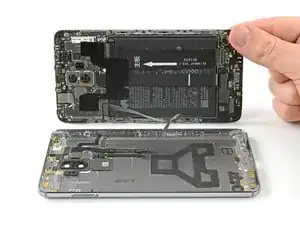

Ohne weitere Werkzeuge sind wir schwupp die wupp drin ... hm, sieht für uns aus wie das Innere eines Telefons! Ein einzelnes Flachbandkabel verbindet die Rückabdeckung jetzt noch mit der Haupteinheit des Mate 9.

Dieses einzelne Kabel ist verantwortlich für den Blitz, den Fingerprintsensor, sowie auch noch für den An/Aus-Schalter und den Lautstärkeregler! Was für ein Multitalent!

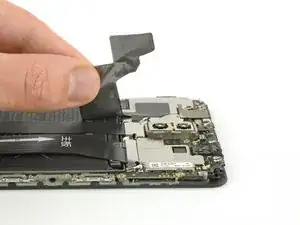

Bevor wir damit beginnen können, irgendwelche wichtigen Teile auszubauen, müssen wir erst einmal ein paar #000 Kreuzschlitzschrauben und ein Stück schwarzes Klebeband entfernen, welches die Flachbandkabel schützt.

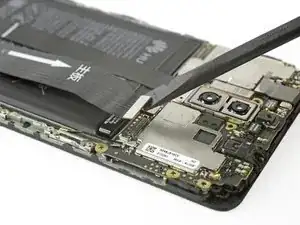

Nachdem wir uns noch von ein paar Metallklammern verabschiedet haben, können wir damit beginnen, das Motherboard freizulegen, indem wir die Kabel des Displays, der Batterie, der Antenne und der Hauptplatine lösen.

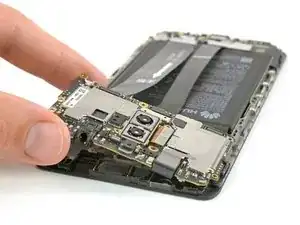

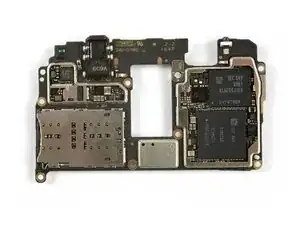

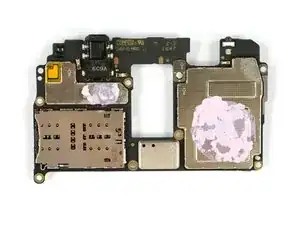

Das Entfernen des Motherboards ist ein Kinderspiel und endlich können wir das Chipset des Mate 9 für uns entdecken!

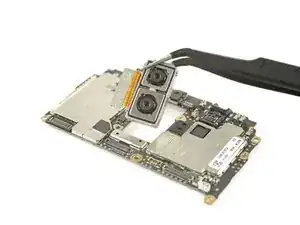

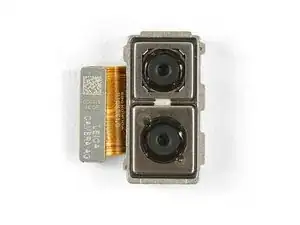

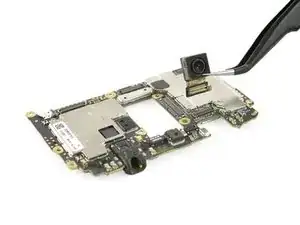

Bevor wir uns jedoch den Chips widmen, wollen wir einen kurzen Blick auf die beiden Kameras (drei, um genau zu sein) des Mate 9 werfen. Wir starten mit der Leica Dual Kamera der zweiten Generation!

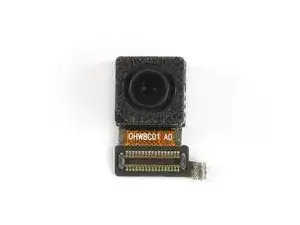

Als nächstes befreien wir die Frontkamera von ein wenig Klebstoff, dann können wir auch diese entfernen. Richten wir also den Fokus unserer Kamera auf diese Kamera: Kamera, Kamera, Kamera.

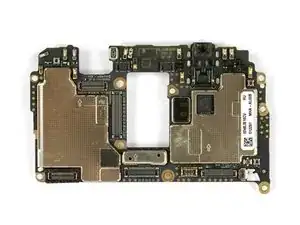

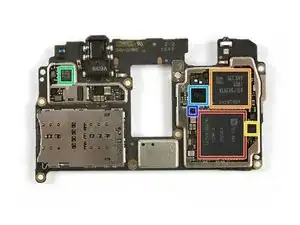

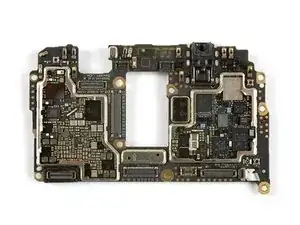

Scheinwerfer an! Es ist Chipzeit!

Unterhalb des 4GB Samsung RAM liegt ein Kirin 960 Acta-core CPU mit Mali-G71 GPU

64 GB Samsung Flashspeicher

ICM-20690 6-Achsen Beschleunigungssensor

NXP PN64 NFC Controller

HiSilicon Hi6403 Audio Codec

Maxim MAX98925EWEV Audio Verstärker

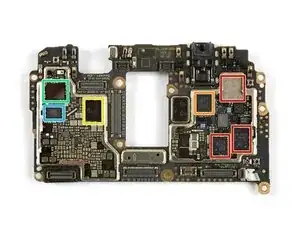

Und auf der Rückseite:

Skyworks SKY78113-1, SKY78117-14 und SKY78114-14 for WCDMA / LTE bands

HiSilicon Hi6362 RF Empfänger

HiSilicon Hi6421 Powermanager IC

Broadcom BCM4774IBG2G Standort Hub Chip

Broadcom BCM43455XKUBG 5G WiFi/BT Modul

Nachdem wir nun direkt ins Herz des Mate 9 gesehen haben, widmen wir uns jetzt erst einmal etwas weniger aufregenden Aufgaben und entfernen das Motherboardkabel und lösen ein paar andere Stecker.

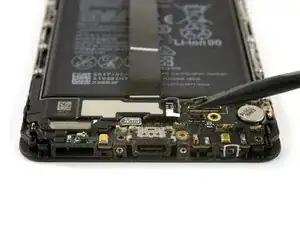

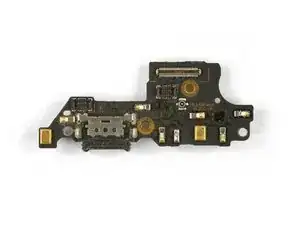

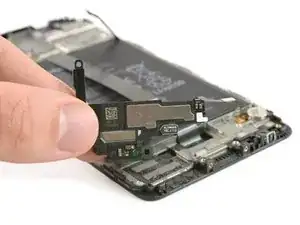

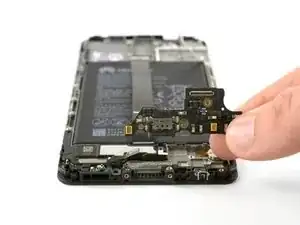

Ein Daughterboard fällt uns in die Hände und es treibt uns die Tränen in die Augen als wir sehen, dass der USB-C Anschluss daran festgelötet ist.

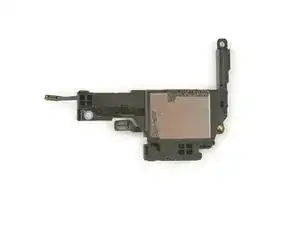

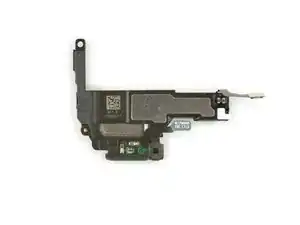

Der Tipp des Tages lautet definitiv: Lautsprecher kannst du nie genug haben! Dieser Ohrhörer-Lautsprecher sorgt für eine besondere audiovisuelle Erfahrung, zumindest solange er eingebaut ist und nicht auf unserem Teardowntisch liegt.

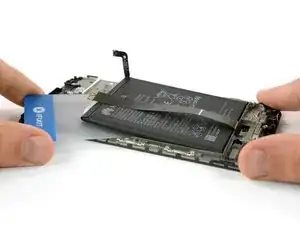

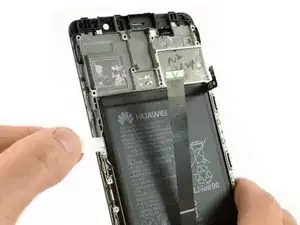

Als wir die Batterie in Augenschein nehmen, setzt unser Herzschlag für eine Sekunde aus: Nur einKlebestreifen, an dem wir ziehen müssen?

...zu früh gefreut. Direkt unter der Batterie versteckt sich ein großes, gemeines Stück Klebstoff, welches wir in Angriff nehmen müssen. Zum Glück kommen uns unsere Plastic Cards zur Hilfe.

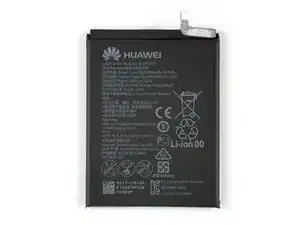

Jetzt, da die Batterie ausgebaut ist, können wir sie mit ihren Mitstreitern vergleichen! Voll geladen liefert diese 3.82V, 4000 mAh Zelle 15.3 Wh. Das neue iPhone 8 Plus bringt es gerade mal auf 10.82 Wh.

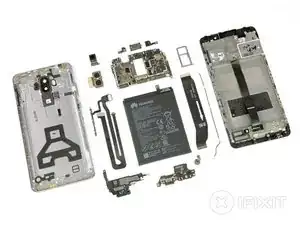

Wir verbuchen diesen Teardown als Erfolg und legen die Hauptbauteile vor uns aus.

Weniger erfolgreich war der Versuch, das Display vom Rahmen des Mate 9 zu trennen. Das ist wirklich eine Reparatur, auf die man sich nicht allzu sehr freuen kann, also am besten gut aufpassen, dass das Display erst gar nicht kaputt geht.

Das Huawei Mate 9 verdient auf der Reparierbarkeitsskala 5 von 10 Punkten (10 ist am einfachsten zu reparieren):

Die meisten Bauteile — zum Beispiel beide Kameras, der Lautsprecher und das USB Board können ausgetauscht werden. Selbst der Näherungssensor und die NFC Antenne sind modular.

Abgesehen von den lästigen Hexalobe Schrauben sind im Mate 9 nur ein paar wenige Kreuzschlitzschrauben verbaut.

Die Batterie ist hinter Flackbandkabeln eingeschlossen und fest verklebt. Sie kann jedoch ausgetauscht werden, sollte sich ihre Leistung irgendwann einmal verringern.

Obwohl wir froh darüber sind, einen Kopfhöreranschluss vorzufinden, ist dieser fest mit einer Platine verlötet und benötigt beim Ausbau in jedem Fall gute Lötkenntnisse.

Das Display auszutauschen — eine der gängigsten Reparaturen — wird bei diesem Phablet eine der schwersten sein.
