MacBook Unibody Model A1278 Battery Teardown

Geschrieben von: Carl Hauschke
Veröffentlicht: 07/08/17
  • Kommentare: 2

MacBook Unibody Model A1278 Battery Teardown

Veröffentlicht: 07/08/17

Teardown

Einleitung

  1. suxkhKxH6jdHq1iJ
    suxkhKxH6jdHq1iJ
    KJbJW5TupVfjRmD1

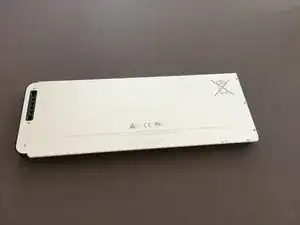

    • Das Unibody MacBook, welches Ende 2008 veröffentlicht wurde, ist einer der letzten Mac Notebooks, welches einen durch den Nutzer austauschbaren Akku besitzt.

    • Apple hat den austauschbaren Akku Mitte 2009 aufgegeben, als das Aluminium MacBook von Ende 2008 eingestellt wurde und durch das 13" MacBook Pro ersetzt wurde. Dieses besitzt einen größeren 58 Wh Akku und eine höhere Zyklenzahl von 1000 Zyklen.

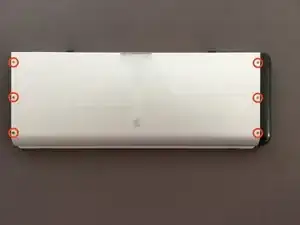

  2. nETE34DpeDZ5nEjS

    • Beginne mit dem Entfernen der sechs 3 mm Y00 Schrauben auf der Oberseite des Akkus.

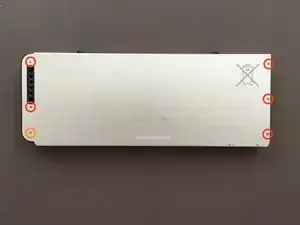

  3. 5E1M3xbC3equaOWC

    • Drehe den Akku um und entferne die Schrauben auf der Unterseite des Akkus:

    • Entferne die fünf 3 mm Y00 Schrauben.

    • Entferne die eine 2 mm Y00 Schraube

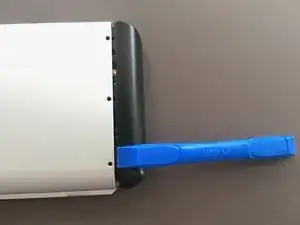

  4. AOaT6iCloKQc4esr
    AOaT6iCloKQc4esr
    pNSs2HlagrwM4sVM

    • Entferne die Kunstoffabdeckung auf der rechten Seite des Akkus mit einem Kunstoffwerkzeug.

    • Schiebe das Werkzeug zwischen die Abdeckung und das Aluminiumgehäuse und ziehe sie gerade vom Gehäuse weg.

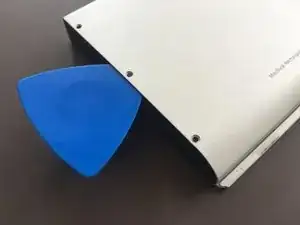

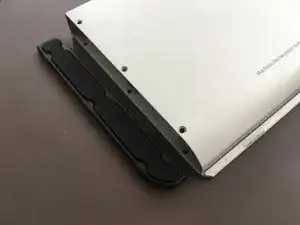

  5. rAEboTBLmRyYXigT
    rAEboTBLmRyYXigT
    6oEJKNopncu1Tlpo

    • Fahre fort, in dem du die Plastikabdeckung auf der linken Seite des Akkus entfernst.

    • Schiebe einen Plektrum zwischen das Aluminiumgehäuse und die Abdeckung und entferne die Abdeckung, indem du das Plektrum nach oben biegst.

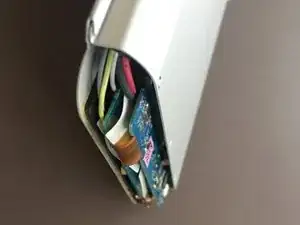

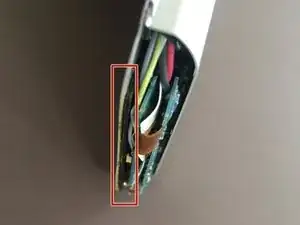

  6. udCEWqKaCbtwQS4Y
    udCEWqKaCbtwQS4Y
    5RcX2sFiOfSvqidk
    c6LvUFT414BENHWK

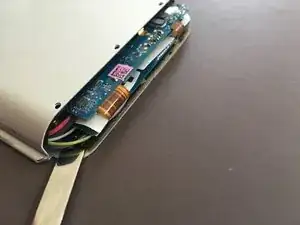

    • Jetzt ist es an der Zeit, den Akku aus dem Gehäuse zu holen. Vorher muss jedoch noch ein Plastikteil, welches an das Gehäuse geklebt ist, von diesem getrennt werden.

    • Schiebe einen Spatel zwischen das Plastikteil und das Aluminiumgehäuse.

    • Sei vorsichtig, wenn du Metallwerkzeuge verwendest, denn Kurzschlüsse an den Akkus können zu einem Feuer führen.

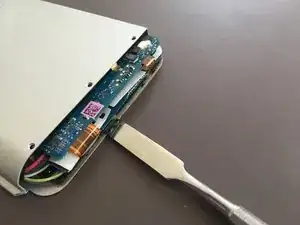

  7. 3QkbL6blVdjyAkoT
    3QkbL6blVdjyAkoT
    XCFp5fcIGDJRliZ6

    • Arbeite dich mit dem Spatel entlang der Kante vor, um den Kleber zu lösen.

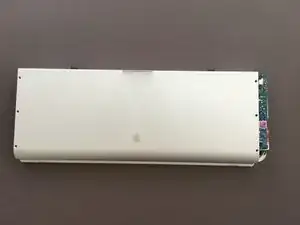

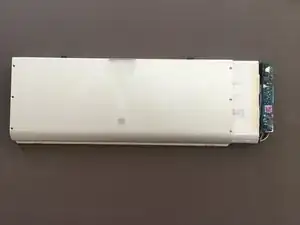

  8. A6xaIFGYbVtsBOCK
    A6xaIFGYbVtsBOCK
    UccidCigyDgZCqVG

    • Das Plastikteil ist nun von dem Gehäuse getrennt und der Akku kann aus dem Gehäuse geschoben werden.

    • Schiebe das Innere des Akkus, welches aus Plastik ist, beginnend von der Nicht-Platinenseite in die Richtung der Platine.

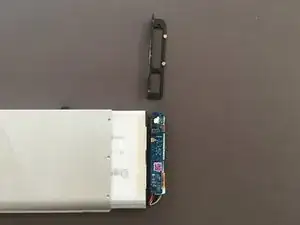

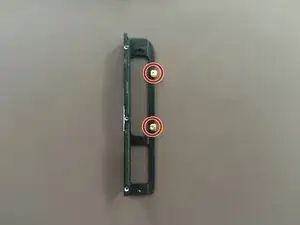

  9. tIsdBRLWeBAH3MGx
    tIsdBRLWeBAH3MGx
    cRWDJoVojp4O43Ct

    • Das Plastikteil kann möglicherweise während des Herausschiebens des Akkus abfallen.

    • Achte beim Zusammenbau darauf, dass die Metallkontakte am Plastikteil in die Richtung zeigen, so wie im Bild gezeigt. Anderenfalls kann die Plastikabdeckung des Akkus nicht wieder befestigt werden.

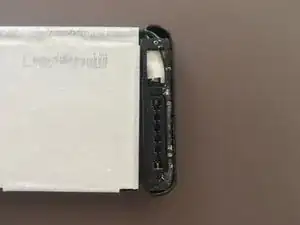

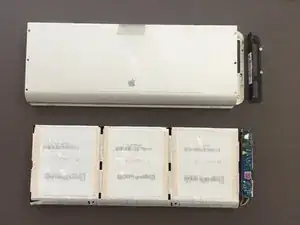

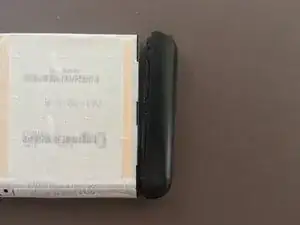

  10. ma2UMahSJeAbnJhj
    ma2UMahSJeAbnJhj
    M2SXMR2aJs4nke3S
    GTOujEC1WAVwtgcS

    • Der Zusammenbau wird einfacher, wenn du die Kunststoffabdeckung vor dem Einschieben des Akkus in das Gehäuse bereits befestigt hast.

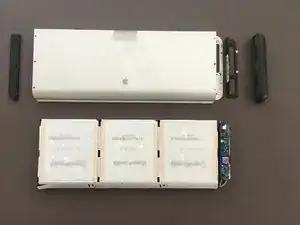

  11. r4iSxABxVccbyS3u

    • Der Akku ist nun zerlegt.

    • Sei vorsichtig, die Zellen des Akkus nicht zu beschädigen, da dies zu einem Feuer führen kann.
