Einleitung
Im heutigen Teardown öffnen wir das weiße Kunststoffdock des originalen iPhones. Das Dock funktioniert nur mit dem originalen iPhone. Wenn man allerdings die obere Abdeckung des Docks abnimmt, kann man es mit allen anderen Apple Produkten benutzen, die über einen 30 Pin-Stecker verfügen. Mit diesem Teardown kann man das Dock in ein universales Dock umbauen.
WARNHINWEIS: DUCH DAS ZERLEGEN ERLISCHT DIE GARANTIE DES DOCKS!
-
-

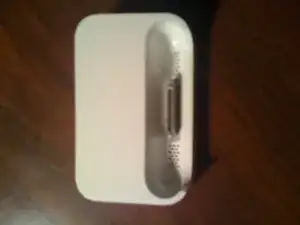

Das originale iPhone Dock!
-

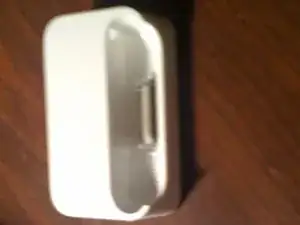

Dieses Dock kann nur mit dem iPhone 2G benutzt werden. Es funktioniert nicht mit dem iPhone 3G oder iPhone 3GS, weil diese dicker und breiter sind.
-
-
-
Benutze einen Fön oder eine Heißluftpistole, um den Kleber zu lösen, mit dem der Gummifuß am Dock befestigt ist.
-

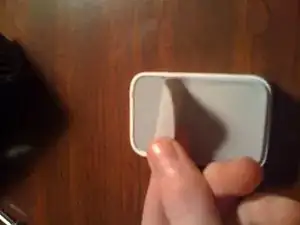

Benutze eine Rasierklinge oder einen Schlitzschraubendreher, um einen Teil des Gummifusses abzulösen.
-

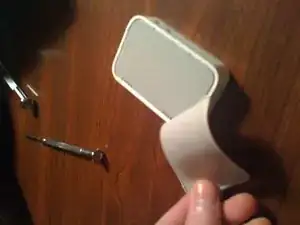

Ziehe den Gummifuß vom Dock ab, solange er noch heiß ist.
-
-
-

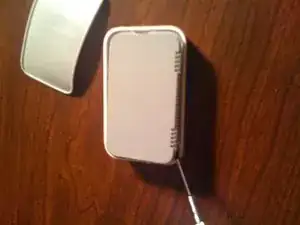

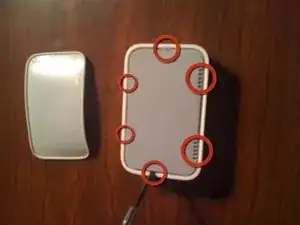

Löse die sechs Klammern, mit denen das Dock an der weißen Kunststoffform befestigt ist, mit einem Spudger oder einem Schlitzschraubendreher.
-
-
-

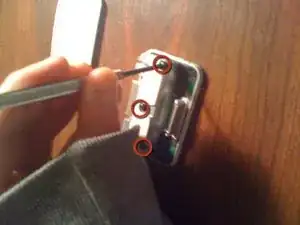

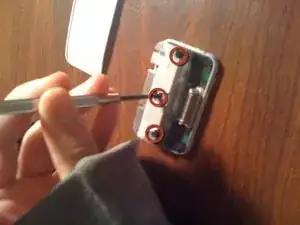

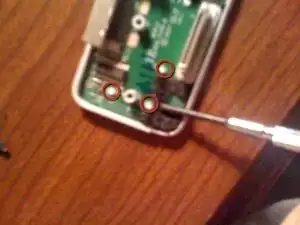

Erhitze den Kleber, mit dem die drei Schrauben bedeckt sind, sodass du die Schrauben entfernen kannst, mit denen das Gewicht im Gehäuse des Docks befestigt ist.
-
-
-

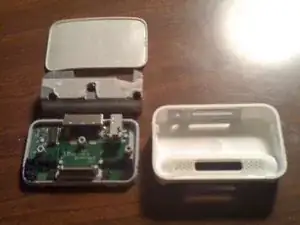

Das Dock sollte jetzt so aussehen.
-
Falls es nicht so aussieht, gehe zurück und finde heraus, was du falsch gemacht hast.
-
-
-

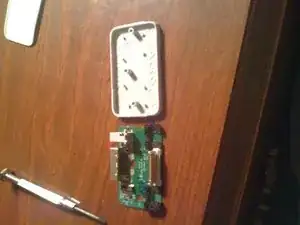

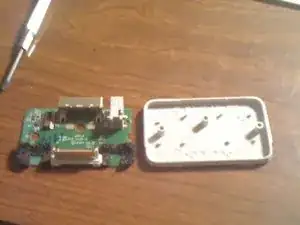

Entferne jetzt die grüne Hauptplatine von den kleinen Kunststoffstiften auf dem unteren Gehäusen.
-

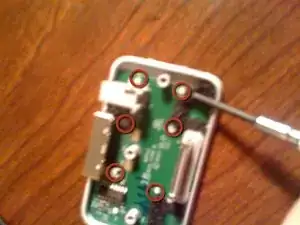

Unter jedem der schwarzen Schaumstoffpads befindet sich ein Stift.
-
-
-
Die kleinen weißen Teile sind die Stifte.
-
Benutze vorsichtig einen Schraubendreher oder einen Spudger, um die Hauptplatine vom Gehäuse abzuhebeln.
-
-
-

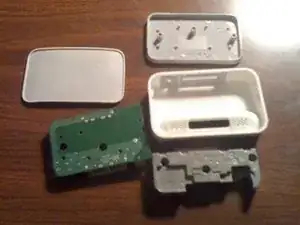

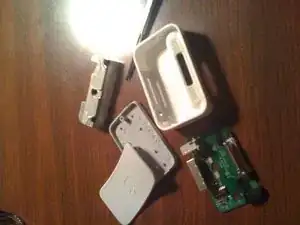

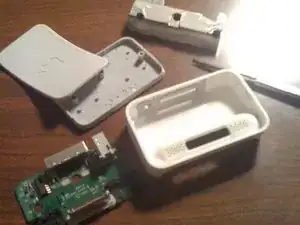

Wenn du mit dem Zerlegen fertig bist, solltest du insgesamt fünf separate Teile haben, wie auf dem Foto zu sehen ist.
-
-
-
Aus - das war's. Ich habe 32 Minuten gebraucht um das auszutüfteln, ohne das Dock zu beschädigen.
-
Jetzt weiß ich wie es geht und bräuchte nur noch drei Minuten.
-
