Samsung Galaxy Note9 Teardown

Geschrieben von: Arthur Shi
Veröffentlicht: 27/08/18
  • Kommentare: 31

Samsung Galaxy Note9 Teardown

Veröffentlicht: 27/08/18

Teardown

Einleitung

Samsung war wieder am Werk und bringt pünktlich das Note9 heraus. Inmitten einer massiven anti-Apple Werbekampagne soll ein cooler neuer S Pen ausreichen, um sich durchzusetzen. Erwartet uns vielleicht noch mehr unter dem Gehäuse? Wir nehmen es auseinander, um es herauszufinden!

Auf Facebook, Instagram und Twitter findest du unsere Teardown-Hotline!

  1. 5L6dE4AWwM1hEH6G

    • Hier sind zum Einstieg ein paar Spezifikationen:

    • Randloses 6,4" Super AMOLED Display ohne Notch mit einer Auflösung von 2960 × 1440 (516 ppi)

    • Octa-Core Qualcomm Snapdragon 845 Prozessor gekoppelt mit einer 6 GB RAM (8 GB optional)

    • 4.000 mAh Akku

    • 12 MP OIS duales Rückkamera-System mit doppelter Blende ƒ/1.5-ƒ/2.4 Weitwinkel- und ƒ/2.4 Teleobjektiv-Module, und dazu eine 8 MP Selfie-Kamera

    • 128 GB interner Speicher (optional 512 GB interner Speicher), zusätzliche 512 GB sind durch eine microSD Erweiterung erhältlich

    • S Pen Stylus mit Bluetooth Konnektivität

    • IP68 Staub- und Wasserresistenz

  2. 2WmcLCrHVjGTIShR
    2WmcLCrHVjGTIShR
    NrUwOqHcutomwaDh
    GgxHBYVU5ajRZuNT

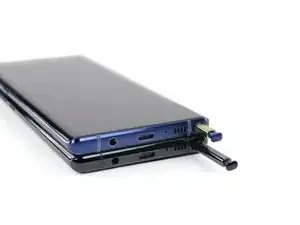

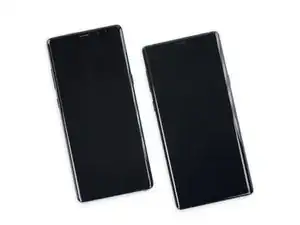

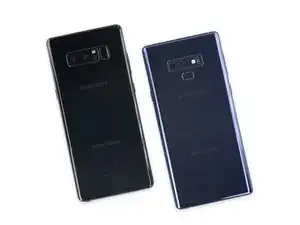

    • Das Note9 sieht dem Note8 (sehr) ähnlich, und prinzipiell haben wir kein Problem damit. Die Weiterentwicklung von Smartphones hat sich verlangsamt und selbst wir denken, dass es nicht nötig ist, etwas zu reparieren, das nicht kaputt ist.

    • Was wir allerdings gerne verbessern würden, ist die anhaltend geringe Reparierbarkeit der Note Reihe.

    • Also, was genau ist jetzt neu? Nun, es ist ein kleines bisschen breiter und kürzer als das Note8 und hat 0,25 cm mehr Display, nämlich 8,8 mm Dicke im Gegensatz zu 8,6 mm.

    • Samsung hat die analoge Kopfhörerbuchse beibehalten, ein zunehmend seltenes (aber willkommenes) Feature.

    • Das reduziert nicht nur die Abnutzung der Ladebuchse, sondern vermeidet auch die Plage der kabellosen Ohrstöpsel mit integriertem Akku.

  3. 3xojPvqa16FXF3iA
    3xojPvqa16FXF3iA
    geVwv6JlRy46EqIX
    fF24tZg6mhRnE4EL

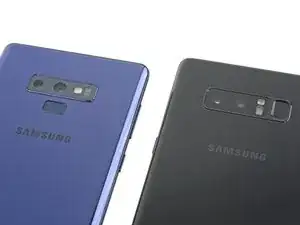

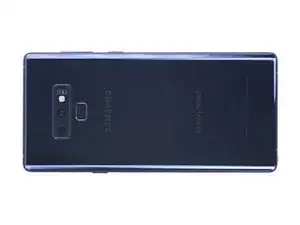

    • Eine weitere subtile (aber gute) Veränderung: Der Fingerabdrucksensor hat seinen Krempel zusammengepackt und ist an einen glücklicheren Ort umgezogen, nämlich südlich der Rückkamera.

    • Ergebnis: Die Kameralinse wird weniger oft versehentlich durch Fingerabdrücke verschmiert.

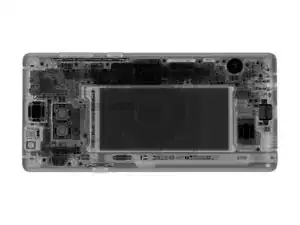

    • Spoiler Alert: Dank der Fähigkeiten von Creative Electron haben wir einen ersten Blick auf die Innereien des Note9 werfen können.

    • Jetzt haben wir einen Schlachtplan, werfen wir uns also ins Gefecht.

  4. SWGUysMEvf5xXIZr
    SWGUysMEvf5xXIZr
    hkrf2KMHPsLGpBi2
    ecwaKnfRNRAuUqcR

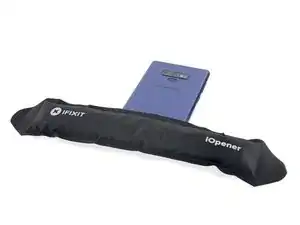

    • Wir würden gerne gleich voll durchstarten, aber der Kleber der Rückabdeckung ist immer noch ziemlich OP. Bitte Samsung, Nerfen wäre hier gut!

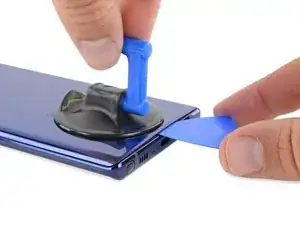

    • Letztendlich schaffen wir es mit unserer üblichen Strategie: Hitze, Saugheber und vorsichtiges Schneiden.

    • Der neu umgesiedelte Fingerabdrucksensor ist eine willkommene Abwechslung, denn das Risiko, das Flachbandkabel zu beschädigen, ist durch seine neue Platzierung wesentlich geringer.

    • Trotzdem ist es immer noch zu kurz. So ein paar lose Falten wie beim Surface Go würden den Wiederzusammenbau sehr viel angenehmer machen.

    the fingerprint flex is too short, needs to be careful on the fingerprint sensor arear, additionally, a 45⁰ tweezer will be helpful when reassemble.

    please note that your new back cover needs to have the fingerprint adhesive on. most of the product did not have. i have get a LUVSS note 9 back glass from amazon which came with all adhesive and full set tools, best option to go for replacing the note 9 back glass

    ggmall -

    What does “OP” mean? And “nerf”?

    andrew -

    In gaming lingo, “OP” means overpowered, usually denoting something that is uncharacteristically/unfairly strong. “Nerf” means "to reduce its power or effectiveness”—also used in gaming.

    Arthur Shi -

  5. bTTVLELtlqaukYZF
    bTTVLELtlqaukYZF
    R2BpMvAGy61ErKKo

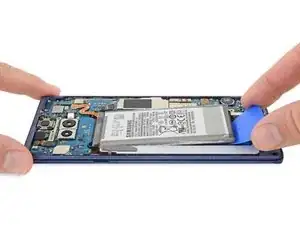

    • Der Akku sitzt immer noch in einem trübsinnigen klebrigen Sumpf, aber das Note8 ist nicht explodiert, also ist das Design gerechtfertigt, nicht wahr, Samsung?

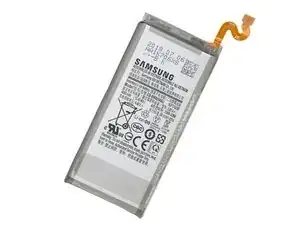

    • Der Akku des Note9 verfügt über absurde 15,4 Wh, meidet so die vorsichtigen 12,71 Wh des Note8 Akkus, und übertrifft sowohl das berüchtigte Note7 (13,48 WH), als auch das iPhone X (mit "lediglich" 10,35Wh).

    • Und weil wir wissen, dass die Frage kommen wird, sind hier ein paar Maße: 87,7 mm x 41,5 mm x 6 mm. Gewicht: 54,7 g. Jetzt kannst du die Energiedichte berechnen! Oder was immer du sonst machst.

    This is something that people often complain about when they see these battery capacity numbers, but I think it’s really important to note that while iPhones generally have smaller batteries than comparable Androids, their processors are also a lot more efficient, so they don’t need as big of a battery to get the same battery life. It’s still true that iPhones could probably do with getting better battery life, but the size of the battery doesn’t tell the whole story. Not needing as big of a battery makes it cheaper to manufacture, and less environmentally damaging to manufacture. And, they simply use less energy to run. I may be wrong, but I usually don’t see iFixit mentioning this when they compare battery capacity during teardowns.

    Ezra -

    @ezra Good point! In teardowns we almost always compare battery capacity to other, similar devices, but it’s usually more as an interesting bit of trivia—not meant as a jab at Apple or anyone else. Personally I’ve always been impressed by Apple’s ability to do more with less when it comes to things like battery capacity, RAM, etc.

    Jeff Suovanen -

    Yep, it is interesting seeing the comparisons when you post them. I understand that’s it’s not intended to be anything against Apple or anything like that. Thanks for the response @jeffsu!

    Ezra -

  6. FyYjjHBpumF3Chmq
    FyYjjHBpumF3Chmq
    OdS1OhGDJMV34qgW

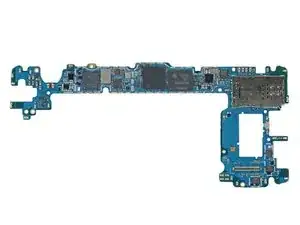

    • Die Chips, die die Bits und Bytes herumschieben:

    • Samsung K3UH6H60AM-AGCJ 6 GB LPDDR4X SDRAM, mit Qualcomm Snapdragon 845 darunter

    • Samsung KLUDG4U1EA-B0C1 128 GB eUFS Speicher

    • NXP 80T17 NFC Controller

    • Skyworks SKY78160-51 Frontmodul WLAN

    • Avago/Broadcom AFEM-9096 Frontmodul LTE

    • Qualcomm WCD9341 Audio Codec

    • Maxim MAX77705 PMIC

  7. VrBPIl22oIEAwGYa
    VrBPIl22oIEAwGYa
    CaLxnNtbHxL4hPJ2

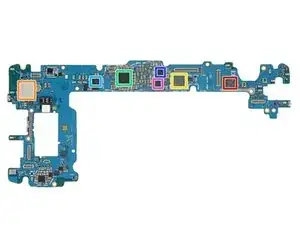

    • Mehr Chips auf der anderen Seite:

    • Wacom W9018 Digitizer Controller mit S Pen Kapazität

    • Murata KM8423057 Wi-Fi/Bluetooth Modul

    • Qualcomm SDR845 RF Transceiver

    • Qualcomm PM845 PMIC

    • IDT P9320S Empfänger für kabelloses Laden

    • Samsung S2D0505 Display PMIC

    • Qualcomm PM8005 PMIC

  8. bOWDaEo2jYwlun2W
    bOWDaEo2jYwlun2W
    SQDicaDfTjseIXbO
    WKIWeViTLnqYtMUy

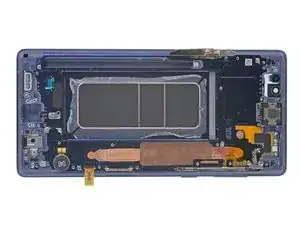

    • Das Motherboard hat das Daughterboard von früher absorbiert und lässt einen modularen USB-C Anschluss (mit dem angehängten Mikrofon) frei herumhängen.

    • Samsung gewährt der bedrohten Kopfhörerbuchse weiterhin Zuflucht, halst ihr aber gleichzeitig ein superdünnes Kabel mit Federkontakten auf.

    • Das Wärmerohr hat wesentlich mehr Platz als bei vorherigen Generationen. Vielleicht haben sie das Konzept bestätigt, oder aber gezeigt, dass sie massiver sein müssen (weil Fortnite).

  9. fu4QjH52Z14gyOnh
    fu4QjH52Z14gyOnh
    q5HNFjiwbnk53CFF
    kfHDBF5SXdgB4lZb

    • Jetzt wird der S Pen extrahiert. Da wir keine Möglichkeit gefunden haben, ihn zu öffnen ohne ihn zu zerstören, haben wir schwere Geschütze zur Hand genommen - den Ultraschallblasterschneider!

    • Mit Fortnite sind wir auf ein Tomaten-Update vorbereitet, aber der S Pen lässt sich wie eine Banane schälen.

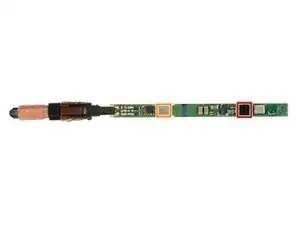

    • Was ist in diesem Loot Llama? Wie wäre es mit einem DA14580 Dialog Semiconductor Bluetooth Smart SoC ...

    • ... und ein K8373 Seiko Instruments Superkondensator.

    • Wir nehmen an, dass der Superkondensator das Bluetooth Radio antreibt, das nur für die eine Taste benutzt wird. Andere Stylus Funktionen werden ohne integrierte Energie betrieben.

    • Wir vermuten ebenfalls, dass der S Pen über die Abtastspulen in der Nähe der Spitze aufgeladen wird. Dort, wo sich die Spulen befinden, wenn der Stylus verstaut ist, haben wir ein graues Pad gefunden, es könnte sich unter Umständen um ein Ladepad handeln.

    I think the coil near the tip is not for charging, its for powering the rest of the S-pen when used traditionally. If you look at Note 2 S-pen, it also had the coil at the tip. The wacom grid under the screen senses the S-Pen location on screen using this coil. However, my knowledge in this is limited, would love to learn more about how it charges the super capacitor.

    Brijesh -

    @brijesh_ You are correct in that previous S Pens also have the same coil, and I agree that they are normally used in conjunction with the Wacom system. However, this new S Pen has a super capacitor (for the Bluetooth portion), and we could not find any other charging methods, so we are thinking that Samsung has cleverly doubled up the utility of the coils. Of course, if someone has more information we would gladly hear it!

    Arthur Shi -

  10. TiTnLRVIZ3OqaLIF

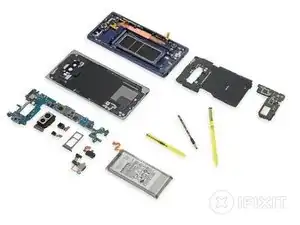

    • Und das ist alles!

    • Das Samsung Galaxy Note9 ist nicht grundlegend neu konzipiert worden, aber es ist interessant genug, um unsere Teardown Techniker glücklich zu machen. Die Note Reihe tendiert dazu, sich langsam zu entwickeln, ein grösseres Motherboard, ein anderer Stift, nichts Radikales, ausser dem Akku der größenmäßig völlig explodiert ist.

    • Manchmal ist es öde und langweilig, aber manchmal darf man einen winzigen Stift aufschnippeln! (Das ist etwas, was wir seit dem Apple Pencil nicht mehr gemacht haben.)

  11. 2XTO2eKm5lJtl1Wa

    • Das Samsung Galaxy Note9 erhält 4 von 10 Punkten auf unserer Reparierbarkeits-Index (10 ist am einfachsten zu reparieren):

    • Die einzelnen Komponenten des Note9 sind noch modularer als vorher, und dies dank subtiler Veränderungen an der USB-C Hardware, der Kopfhörerbuchse und dem Flachbandkabel des S Pen Docks.

    • Die einzigen Schrauben, die benutzt werden, sind Kreuzschlitzschrauben.

    • Wenn du sehr entschlossen bist, kannst du den Akku austauschen, aber zwei extrem hartnäckige Klebstoffbarrieren erschweren den Austausch unnötig.

    • Bevor du eine Komponente warten kannst, musst du zuerst mühsam die Rückabdeckung aus Glas aus ihrer Klebeverbindung lösen (und beim Zusammenbau wieder einkleben).

    • Die nur allzu häufigen Display-Reparaturen erfordern den Austausch des gesamten Rahmens oder das mühselige Ablösen des klebrigen gebrochenen Glases.

Tinte & Feder

Arthur Shi

Mitglied seit: 03/01/18

218620 Reputation

23 Kommentare
