Einleitung

Dieser Teardown bringt noch ein bisschen Geschichtskenntnisse mit. :)

Hier wird ein Sony TR-63 Transistorradio gezeigt - die iFixit Sony Teardown Promotion erinnerte mich daran, dass ich noch ein längst vergessenes in der Schublade hatte. Wenn wir schon Teardowns von aktuellen Sony-Produkten erstellen, warum fangen wir nicht mit einem der ersten an?

Der TR-63 erschien 1957 - es war der erste je produzierte Taschen-Transistorradio und das erste von Sony nach den USA exportierte Gerät. Die Firma hieß damals noch Tokyo Tsushin Kogyo Company (Tokyo Telecommuncations Engineering Corporation). Es wurde ein großer kommerzieller Erfolg, über 100,000 Stück wurden verkauft.

"Taschenradio" war wohl eine damalige Marketingaussage - das TR-63 war zwar kleiner als alle Konkurrenzprodukte, aber doch etwas zu groß für eine o normale Hosentasche. Man erzählt die Anektode, dass die Verkaufsleute von Sony Kleidung mit extra geschneiderten großen Taschen zu Demonstrationszwecken trugen. Anders als die Kofferradios von heute, die ja ausdrücklich als Gerät für überall beworben werden, wurde der TR63 angepriesen als etwas, was eine Person für sich alleine benutzen und mitnehmen sollte. Eine Vorahnung für den Walkman und den iPod?

Der TR-63 hat überwältigende 6 Transistoren. Zum Vergleich: der Chip im PS3 enthält zwei- bis dreihundert- Millionen Transistoren. Das zeigt den enormen Fortschritt der Elektronikindustrie in den vergangenen Jahrzehnten.

In Japan wurde der TR-63 für 13 800 Yen verkauft, der ursprünglich Exportpreis war U$39,95. Es gab ihn in vier Farben (gelb, rot, grün und schwarz).

Folge nun dem Teardown dieses wichtigen Stücks von historischer Konsumelektronik.

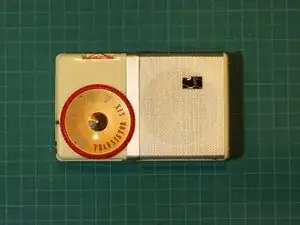

  1. 4Q2iEXBEfFVCHcpa
    4Q2iEXBEfFVCHcpa
    2FfiSAaHxwNvPYnx
    irMrlaKGkKYEiMx2

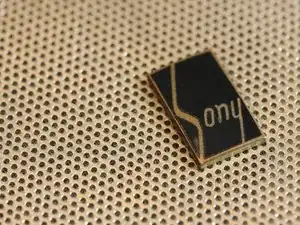

    • Noch ein paar Trivialitäten...

    • Der Riesenerfolg des TR-63 brachte 1958 Tokyo Tsushin Kogyo (alias "Totsuko") dazu, den Firmennamen in Sony Corporation umzubenennen. In der Zeit davor war "Sony" lediglich der Markenname für die Transistorradios. Schau dir Mal das liebenswerte Retro-Logo an.

    • Die Mitgründer der Firma merkten, dass es für Fremde schwer war, sich die japanischen Namen zu merken und auszusprechen. Sie entschieden sich für die Namensänderung, um zu expandieren und weltweit bekannt zu werden. Wie es so schön heißt: der Rest ist Geschichte.

  2. Cjc4LDdVdVnOJhMp
    Cjc4LDdVdVnOJhMp
    ry6DPlmjIfnluNZE

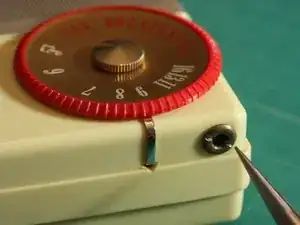

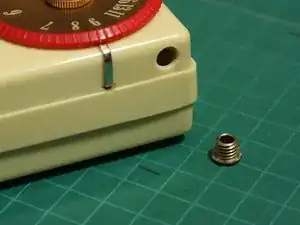

    • Genug geplaudert, an die Arbeit. Hier kommt der wirklich erste Schritt 1...

    • Oben auf Radio siehst du die Kopfhörerbuchse.

    • Drehe die Metallhülse heraus, benutze dazu einen Flachschraubendreher oder ein anderes geeignetes Werkzeug.

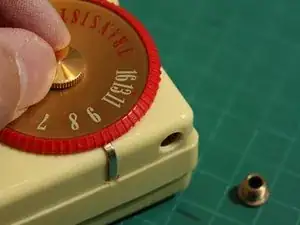

  3. 2QpIyvKvAIHRxCLF
    2QpIyvKvAIHRxCLF
    632C2LhWSPIUYjce

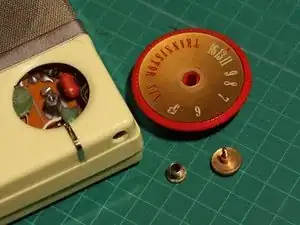

    • Drehe die große Dekorschraube mitten im Einstellrad für die Sender mit der Hand heraus.

    • ...dann kannst du sie entfernen und das Einstellrad abheben.

    I have one of these beauties but it misses the decorative golden screw. Do you have any idea where can I get one?

    Regards!

    galessa

    galessa -

  4. ErWi2QYmCEiJLRB1

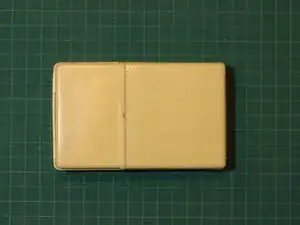

    • Lege das Radio so, dass die Rückseite zu dir zeigt.

    • Die Garantie ist mit Sicherheit schon lange abgelaufen - wir können also ohne Angst weitermachen.

    • Die Rasterlinien auf der grünen Matte haben einen Abstand von 1 cm, so hast du einen Eindruck von der wahren Größe des Radios.

  5. JX2FMecRKamnIKs2
    JX2FMecRKamnIKs2
    1XQDylRTyQEIoVvx

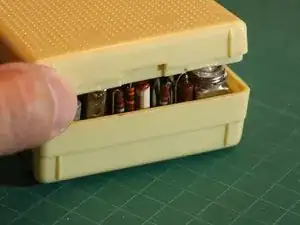

    • Fange mit dem Aufhebeln vorsichtig an der Unterkante des Gehäuses an.

    • Mann, das geht leichter als am iPod! Einen (Spudger brauchst du dazu nicht)

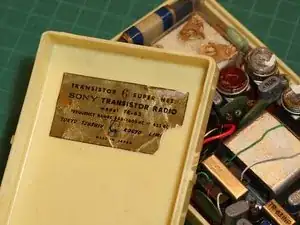

    • Im Inneren der Rückseite ist ein Produktaufkleber. Hier steht auch der ursprüngliche Firmenname Tokyo Tsushin Kyogo Ltd. Ich habe Fotos von späteren Versionen des TR63 gesehen, wo hier "Sony Corporation" aufgedruckt ist.

    • Keine Ahnung, warum die Ecken des Aufklebers abgefressen sind. In all den Jahren in meiner Schublade war da vielleicht ein Grue dran?

    Tokyo Tsushin Kyogo-->Tokyo Tsushin "Kogyo"

    reik -

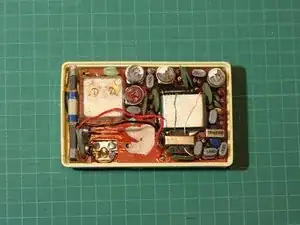

  6. eKvfiLQXfdYlwY2q

    • Hier ist die Leiterplatte in all ihrer Pracht.

    • Dieses Radio hat eine Batterie, die der Benutzer leicht auswechseln kann! (Eine Standard 9V Batterie).

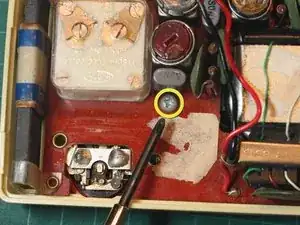

  7. ClcbvXrOMKKZrtWI

    • Entferne die einzelne Kreuzschlitzschraube #1, mit der die leiterpzin der Mitte befestigt ist.

    • Zum Glück war die Torx -Schraube in der Zeit, wo dieses Radio gebaut worden ist, noch nicht erfunden.

  8. kTvFd13G1FUukJ5a

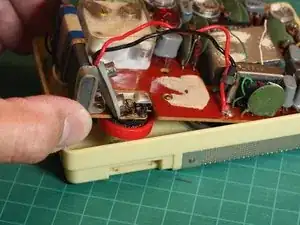

    • Hebe jetzt die Leiterplatte behutsam heraus.

    • Eventuell musst du ein bisschen wackeln. Das Einstellrad für die Lautstärke muss aus ihrer Öffnung herauskommen, bevor sich die Leiterplatte ausbauen lässt.

  9. y6Sf2I2aPsLCmjpC

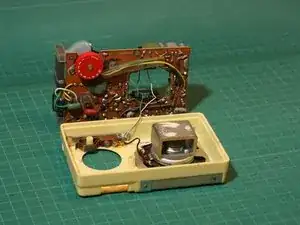

    • Lege die Leiterplatte vorsichtig zur Seite. Achte darauf, dass die dünnen Kabel zum Lautsprecher und zur Kopfhörerbuchse nicht beschädigt werden.

  10. WEIRb1u6yLwRuZyC
    WEIRb1u6yLwRuZyC
    El62SKkZmRAV3U3R
    RmRicYfygBofvgsd

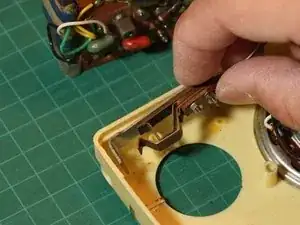

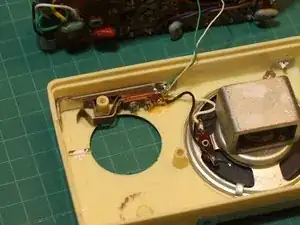

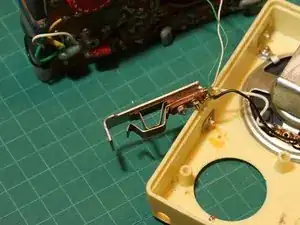

    • Der Kopfhöreranschluss besteht aus einigen Metallstreifen. Er funktioniert auch als Schalter; wenn der Kopfhörer angeschlossen wird öffnen sich die Kontakte und der Lautsprecher wird abgeschaltet.

    • Hebe den Kopfhöreranschluss sorgfältig heraus und lege ihn neben das Gehäuse, immer noch mit dem Lautsprecher verbunden.

  11. 1AJqbhqnYMOAMxCK

    • Der Lautsprecher ist mit zwei Metallösen befestigt, die mit zwei Muttern festgeschraubt sind.

    • Löse die beiden Muttern mit einer 5 mm Nuss.

    • Vielleicht hat deine Nuss nicht genug Platz zur Gehäusewand. Verwende in diesem Fall eine kleine Spitzzange.

    • Wenn die Muttern gelöst sind, kannst du den Lautsprecher vom Gehäuse entfernen.

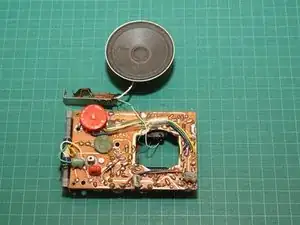

  12. 5LAdQZrhXqq4hKF3
    5LAdQZrhXqq4hKF3
    BHC3F5C6TqsYW2BB

    • Im Bild sind die Leiterplatte, die Kopfhörerbuchse und der Lautsprecher nach der Demontage zu sehen.

    • Beachte, dass Bauteile auf beiden Seiten der Leiterplatte montiert sind. Sind die Widerstände und Kondensatoren auf der Lötseite vielleicht technische Änderungen der letzten Minute?

    • Andererseits ist die Leiterplatte auf der Bestückungsseite so dicht gepackt, dass einfach nicht genug Platz für alles war.

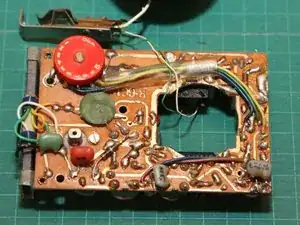

  13. mw6wBpSxNjTRUfGO

    • Hier eine Nahaufnahme der Leiterplatte von der Lötseite her.

    • Anders als bei moderner Elektronik sieht man gleich, dass dieses Radio noch mit der Hand zusammengebaut und verlötet worden ist.

    • Ich frage mich, welche Note mein Techniklehrer aus alten Schultagen wohl dafür gegeben hätte?

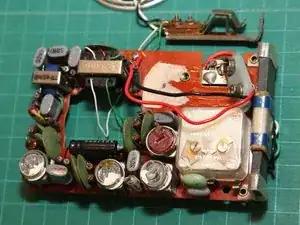

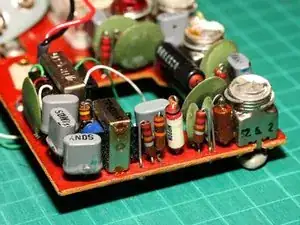

  14. I1ZbQyPTrx1AiLnR
    I1ZbQyPTrx1AiLnR
    xjnL4ALBAAFPRHSS
    ZApj3WWK1qpZA4aN

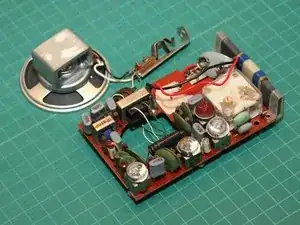

    • Das Bild zeigt die Leiterplatte von der Bestückungsseite her.

    • Die verschiedenen Bauelemente sind gut zu erkennen. Denke dran - das sind alles diskrete Bauelemente, keine integrierte Schaltungen. Das war damals Spitzentechnik mit ganz höher Packungsdichte.

    • Die sechs grauen Bauteile mit ovalem Querschnitt (mit "Sony" markiert) sind Transistoren.

    • Das siebte ähnliche graue Bauteil ist ein Varistor. Er ist im dritten Foto vorne rechts auf der Leiterplatte zu sehen.

    • Werden die Farbcodes für Transistoren heutzutage immer noch in der Schule unterrichtet?

    They do! But there's also an app for that. ;)

    David Patierno -

    aha! I should have known there'd be an app for that :)

    bac -

    They were still teaching a few color codes when I took a class in the late 90's. This was all so much simpler back then! Things have become so much more complicated.

    P.S. I love the teardown.

    sedric -

  15. bFF3XGwFJxkQmRe2

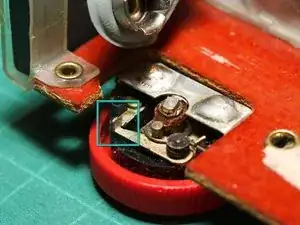

    • Das hier ist eine Nahaufnahme des Einstellrads für die Lautstärke/ der Ein-, Ausschalter.

    • Eine Exzenternocke in der Mitte des Einstellrads öffnet oder schließt einen Kontakt (grün markiert) für die Stromversorgung.

  16. rYlFAEckJDMKY4LS
    rYlFAEckJDMKY4LS
    2XMqidpALqQUyUTZ
    n3QQh3mk2WDQSeZT

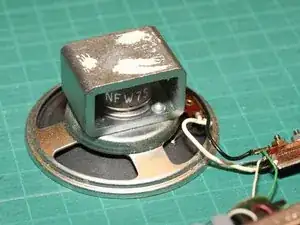

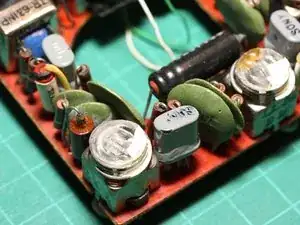

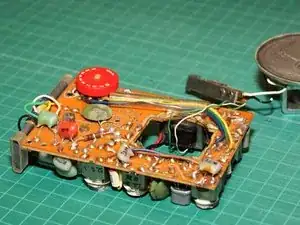

    • Wenn wir schon dabei sind: hier noch ein paar mehr Bauteile...

    • Die grauen Bauteile mit dem ovalen Querschnitt sind die Transistoren.

  17. e1wwPrDNu5DWymUh
    e1wwPrDNu5DWymUh
    vClhLWwN4Ay2nQZf

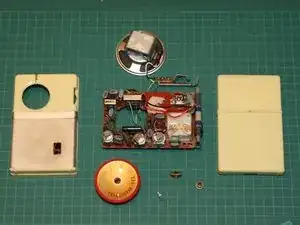

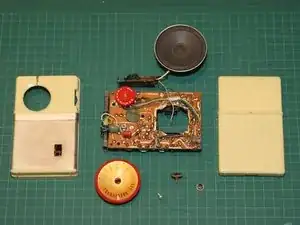

    • Hier sind alle Bestandteile des komplett zerlegten TR63 Transistorradios von der Vorder- und Rückseite aus zu sehen.

    • Das war's.

    • Das ist nur eines von vielen Sony Gadgets die ich im Laufe der Zeit erwerben möchte. Ich hoffe, dass dir dieser Teardown gefallen hat.
