Teardown des Lunii - Geschichtenerzählers

Geschrieben von: Benoit74
Veröffentlicht: 27/01/22
  • Kommentare: 105

Teardown des Lunii - Geschichtenerzählers

Veröffentlicht: 27/01/22

Teardown

Einleitung

Ein Teardown des Lunii Geschichtenerzählers und ein Blick auf seine Bestandteile.

  1. W11TalJgRVOguFEb

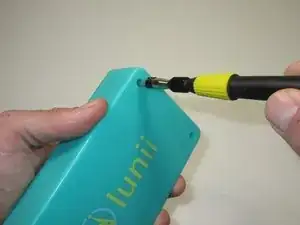

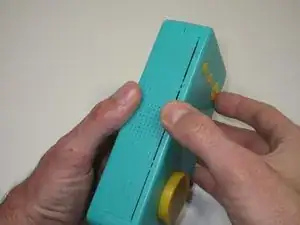

    • Entferne die vier Torx T6-Schrauben auf der Rückseite des Gerätes.

    • Die Schrauben befinden sich in tiefen Sacklöchern. Du benötigst ein Werkzeug mit langem Schaft.

  2. ddumtJf4VtOgpyD5
    ddumtJf4VtOgpyD5
    DIKbcQ4ugRSNALDY
    GR1DAUpd4oepQ5kD

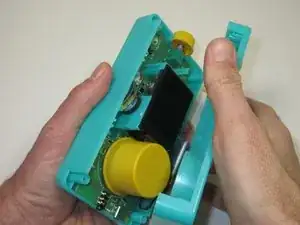

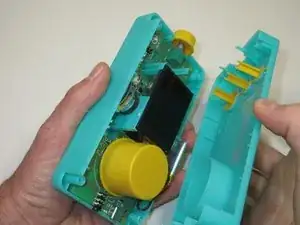

    • Trenne die beiden Gehäuseteile voneinander. Hebe das obere Teil nach oben weg, damit die inneren Teile drin bleiben.

  3. jWNeTbDS1n3oGlWP
    jWNeTbDS1n3oGlWP
    fxergKVTqYxBuRk5

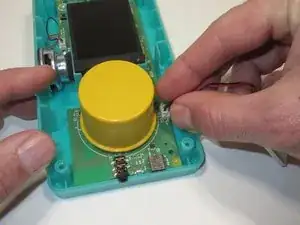

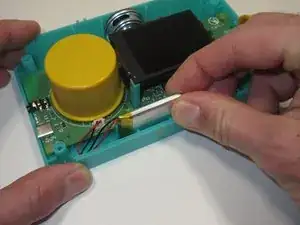

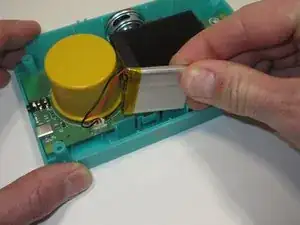

    • Hebe den Akku aus seinem Fach heraus.

  4. Y5RxkvxwQGnFtuDQ
    Y5RxkvxwQGnFtuDQ
    p1aQytEaKyVCGjYM

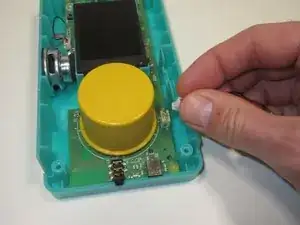

    • Ziehe den Akkustecker behutsam ab.

  5. RStxFIHZHOWubweJ
    RStxFIHZHOWubweJ
    nx5ltBYxZbC5D6NG
    4I3Om4ybZcCPCIKH

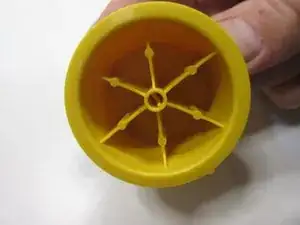

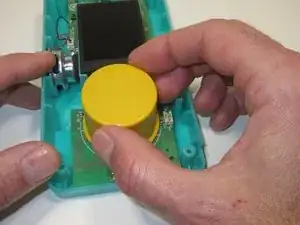

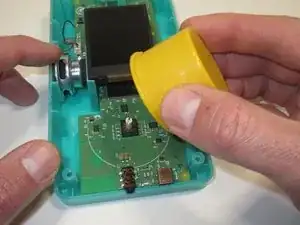

    • Ziehe den Wahlschalter nach oben ab.

    • Achte beim Zusammenbau darauf, dass sich auf der Achse des Schalters ein Stift befindet, der entsprechend in die Hauptplatine passen muss.

    Bonjour, j'aurais besoin de la petite pièce en dessous du bouton. Où puis-je la trouver svp? Merci

    matteo taralli -

    C'est un MCRM2HAF-10R-V-B

    Commutateur codé rotatif, Montage en surface, 10 Positions, 24 VDC, BCD, 25 mA

    le nay florent -

    Bonjour, est ce que si le commutateur s'est détaché il est possible de le ressouder au niveau des pattes ou faut il le changer ?

    Sophie Pre -

    Bonjour,

    Oui il est tout a fait possible de le ressouder, je l'ai fait une fois, mais maintenant c'est le capot du composant qui est parti et est bien abimé, donc je commande une nouvelle pièce

    sylvain -

    Bonjour,

    C'est bien ce composant https://fr.farnell.com/multicomp/mcrm2ha... ?

    Celui que j'ai reçu n'a que 5 pattes, celle du milieu au niveau du 5 est coupée, juste pour être sûr, il y en a bien 6 normalement ?

    Merci pour le retour :)

    sylvain -

    Du coup je confirme, le composant n'a que 5 pattes et ça fonctionne bien.

    sylvain -

  6. IoTaLhW34SxNYCUQ
    IoTaLhW34SxNYCUQ
    4Qns5GEAYoLfZfPf

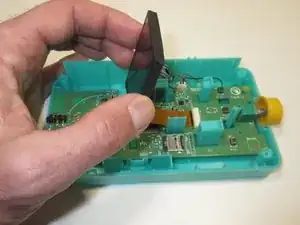

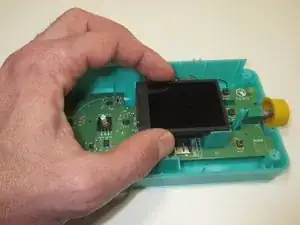

    • Hebe das Display an, um an seinen Stecker heranzukommen.

  7. vtCxvvVLGfvAetgH
    vtCxvvVLGfvAetgH
    NoWWfo1fqjQ3bkVe
    EaqiKLjfTALuZYIT

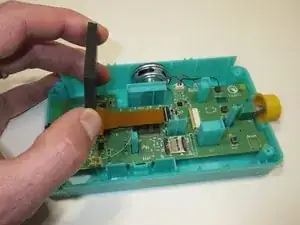

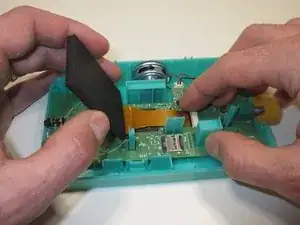

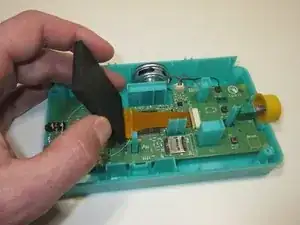

    • Öffne den Anschluss des Displaykabels. Dazu muss zuerst die Sicherung gelöst, dann kann das Flachbandkabel herausgezogen werden.

    • Zum Öffnen der Sicherung musst du den linken Teil am Anschluss nach links schieben.

    • Wenn das Flachbandkabel nicht leicht herauskommt, dann ziehe nicht fester. Das ist nur so, wenn die Sicherung nicht weit genug herausgezogen worden ist.

  8. D2JNrWEc4aNtmI1a
    D2JNrWEc4aNtmI1a
    ybGVX13VjCdclPCX

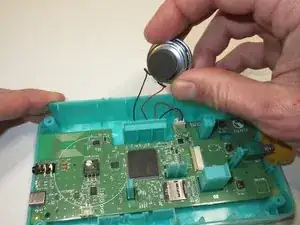

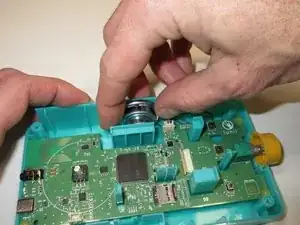

    • Hole den Lautsprecher aus seiner Vertiefung heraus.

  9. RmyQN1rMENKog6Dn
    RmyQN1rMENKog6Dn
    AOXDFxnYD1KQY3LU
    MDgYOVYWcOqdYUnK

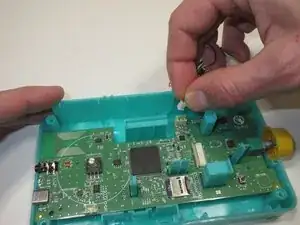

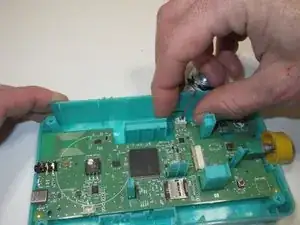

    • Der Stecker am Lautsprecher ist der gleiche wie am Akku. Ziehe ihn nach oben und trenne ihn ab.

  10. MOR2CoDTRQHDktrE
    MOR2CoDTRQHDktrE
    JjA4kC2KjHTbcxWC

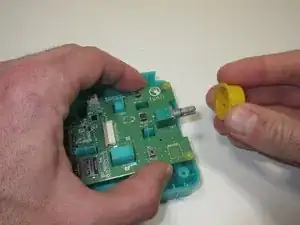

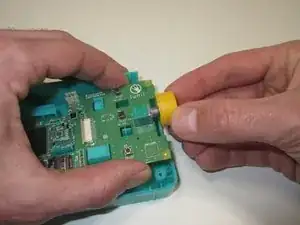

    • Ziehe den Lautstärkeregler ab. Auch er hat einen Stift, der beim Zusammenbau entsprechend passen muss.

  11. qVQUHXhykENAghJl
    qVQUHXhykENAghJl
    OTrMZXa5StBRKNte

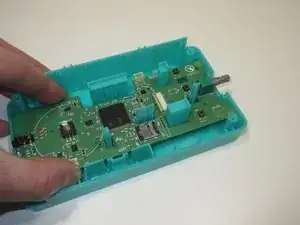

    • Die Hauptplatine kann leicht entfernt werden, sie ist nicht weiter befestigt.

  12. WI1QkRLI144pmCQi
    WI1QkRLI144pmCQi
    o6rQs1VFevgDhPjq

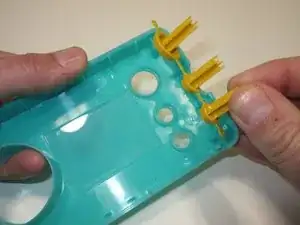

    • Die Tasten auf der Vorderseite lassen sich leicht entfernen. Der Zusammenbau ist allerdings etwas kniffliger.

  13. TrSkVBtYHWTmafeu

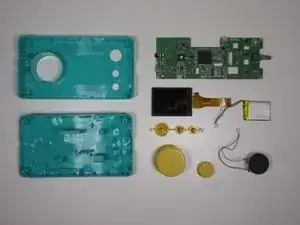

    • Hier liegen die Einzelteile des Lunii.

  14. UxrDBocyaWaHo1qJ

    • Alle ICs befinden sich auf der Vorderseite der Platine.

    • Der Hauptprozessor ist ein STM32F7 30Z8T6 (ARM), 32Bit von STMicroelectronics ; 216MHz

    • Audio IC (P8019? CD80Q?)

    • Ein NFC / RFID IC, (ST25DV04K-IER6T3 die Markierung V2EUB ist nahe der Antenne zu erkennen)

    • Akku-Lademanager (U6, 833AMI 007362)

    • Spannungsregler LDO, 3,3 V, (U10, APZ362-33 2013 A6E)

    • SPI Flashspeicher von Adesto, 4 MB (512 Ko), enthält mit Sicherheit die Firmware (25SF041)

  15. AFBhVPSrqdrVd5bq

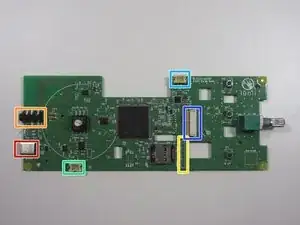

    • Es gibt einige interessante Anschlüsse und einen ganz besonderen für Spezialisten:

    • USB-C, zum Laden und zum Einspielen der Geschichten

    • Eine 3,5mm Buchse für den Kopfhörer

    • Den Akkuanschluss

    • Den Lautsprecheranschluss

    • Den Displayanschluss

    • Und zusätzlich: einen JTAG Anschluss (wenn man der Markierung auf der Rückseite vertrauen darf: 3,3V, JTCK, JTMS, GND, JTRST, JTDO und JTDI) ! Ideal für jemanden, der mit diesem Anschlusstyp und der Software zum Debuggen und Programmieren umgehen kann.

  16. NARSTotBiDEWAGi4

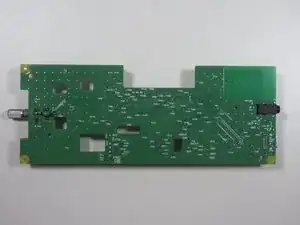

    • Die etwas merkwürdige Baustelle beim Potentiometer links auf der Platine ist nicht original, ich habe das Potentiometer ausgetauscht und es ist nicht so gut gelungen. Eine der Bahnen ist kaputt gegangen und es musste ein wenig improvisiert werden.

    • Es handelt sich um eine Multilayer-Platine mit mindestens drei Lagen (oben, unten, Mitte), mehr habe ich noch nicht herausgefunden.

Tinte & Feder

Benoit74

Mitglied seit: 15/11/21

1909 Reputation

99 Kommentare

Bonjour Benoit,

Merci beaucoup pour cet article. Sauriez-vous par hasard quel est le modèle du haut-parleur svp ?

Au plaisir,

Martin

Monsieur Semoul -

Bonjour Martin,

Merci pour votre commentaire.

Je ne me rappelle pas avoir vu de référence sur le haut-parleur, du coup je ne peux malheureusement pas vous aider.

Votre haut-parleur ne fonctionne plus ? Si oui, êtes-vous certain qu'il s'agit bien du haut-parleur qui est HS ? Sur ma Lunii j'ai eu un souci de pistes décollées/coupées au niveau du connecteur Jack pour le casque, et quand une des pistes par là bas est coupée, le circuit audio considère que le casque est branché et il bascule du coup sur le casque. Il a fallu bricoler pour tout remettre en état, le connecteur n'est fixé au PCB que par les pads, du coup ça tire beaucoup dessus dès que l'on branche / débranche le casque, pas super comme design. D'expérience, normalement un haut-parleur ne rend pas l'âme facilement.

Benoît

Benoit74 -

Bonjour Mr Semoul

Merci pour les details. J'ai le meme soucis que vous avec le HP qui nenvoie plus rien car le jack se croit toujours branché.

Avez vous des details sur le bricolage a realiser pour remettre les choses dans l'ordre ?

Merci!

Antoine -

Bonjour Benoît,

J ai un problème avec le potentiomètre du son que tu as changé. En cherchant un peu j ai trouvé une réf qui devrait convenir PTR901-2015K-B203 mais c est introuvable avec des frais de ports décents. Pourrais tu me dire quelle référence tu as utilisé stp ?

Merci bcp

Joseph

joseph chapuis -

Bonjour,

J'ai utilisé des RV097NS, que j'ai trouvé chez AliExpress. Bien prendre la version 5 pins.

Benoît

Benoit74 -

Bonjour,

J'ai trouvé les potentiomètres mais je ne sais pas trop quelle résistance choisir, connaissez vous la résistance de la pièce d'origine?

Merci

Lucas -

Bonjour, ce sont des 20Kohms d'origine.

Benoît

Benoit74 -

Bonjour,

Merci pour les photos !! ca aide !

Me concernant , apres plusieurs chutes, c'est l'encodeur / DIP du gros bouton principal qui s'est dessoudé/patte cassée.

Apres moultes recherches, j'ai trouvé une référence chez Omron : A6RS-102RS. Par contre, bonjour les frais de port chez mouser ....

Mais bon. J'ai pas trouvé autre chose dans le meme format.

Charly -

Bonjour Benoît,

As-tu des précisions concernant le circuit audio qui considère que le casque est branché et il bascule du coup sur le casque, quand une des pistes par là bas est coupée ?

Car j'ai un Pb avec la Lunii de mon petit fils !

Plus de son sur le HP qui est bon (~8ohms) alors que c'est ok sur la prise jack pour le casque.

Je n'ai pas encore regardé à oscilloscope :-(

une pine du circuit audio à mettre au niveau 1 ou 0 pour effectuer la communication ???

Merci par avance pour ta réponse.

Cdlt.

Mario

Mario67 -

Bonjour,

Nul besoin d'oscilloscope, un simple multimètre devrait suffir.

Je n'ai malheureusement pas gardé trace de tous les détails, mais dans mon cas c'était un des pads sur lequels sont soudés les pins prise jack qui était légèrement arraché de la carte mère, et de la piste du coup.

On peut identifier le problème de plusieurs façons :

- en branchant un casque, on se rend compte qu'il y a une fonction interrupteur sur une paire de pins de la prise jack (interrupteur fermé quand le casque n'est pas branché, interrupteur ouvert quand il est branché) ; en suivant les pistes vers les points de tests situés à proximité, on se rend compte que le signal ne suit pas

- en appuyant sur les pins de la prise jack, généralement le faux contact disparaît et le son sort à nouveau par le HP

Si vous avez l'opportunité de noter les détails (ce que je n'ai pas fait), je pense que ça servira à d'autres.

Benoit74 -

Bonjour, j'ai eu exactement le même problème sur la prise jack que vous. Je confirme que c'est pas un très bon design...

Moi j'ai soudé un fil entre la patte en question et un pad de résistance un peu plus loin..

Siddhy Tan -

Bonjour,

les voici les photos avec les détails de la réparation.

J'ai resoudé 2 petits fils sur les 2 pastilles du côté opposé à D6 pour réparer la piste coupée au niveau du connecteur jack (Photo 1 & 2)

Le signal doit alors se retrouver au niveau du processeur sur la pastille dans l'alignement du marquage de R38.

Si Ok, le son est à nouveau présent sur le HP ou sur le casque, lorsqu'il est connecté à la jack.

Bon week-end à tous.

Mario

Mario67 -

En fait vous trouverez les photos avec les détails de la réparation dans le p'tit tuto réparation Lunii...

;-)

Mario

Mario67 -

Bonjour,

Je dois remplacer le composant du bouton de volume. La boîte à histoire est tombée et le composant est cassé.

Avez-vous la référence exact de ce composant svp ? Il est écrit B20k dessus.

Je vous remercie pour votre aide.

Charlotte

Charlotte Boiteau -

Bonjour Charlotte,

Il s'agit d'un potentiomètre. Pour ma part j'ai utilisé des RV097NS de 20K avec 5 pins, que j'ai trouvé chez AliExpress.

Bien faire attention au moment de désouder l'ancien composant d'y aller doucement, certaines pates du potentiomètre sont connectées à une piste de circuit qui est au milieu de l'épaisseur de la plaque, donc il ne faut surtout pas arracher le peu de piste disponible à l'arrière, sinon ça devient tout de suite beaucoup plus compliqué de reconnecter le potentiomètre. Je devrais le refaire, je pense que je couperais l'ancien potentiomère (quitte à l'éclater) pour pouvoir retirer les pates une à une plus délicatement.

Benoît

Benoit74 -

Bonjour, à l'étape 14 U6 est le chargeur de la batterie et U10 le LDO 3V3.

Thibaut -

Merci Thibaut !

Benoit74 -

Bonjour,

Ma fille a fait tomber sa Lunii V2 de nombreuses fois et la dernière a été fatale pour le bouton de sélection sur la face avant, les broches se sont détachées du circuit imprimé. J'aimerai tenter de le ressouder, quelqu'un aurait la référence du bouton cassé?

Marc

barras -

Bonjour. Sur l'appareil de mon fils, le gros bouton rond qui permet de choisir le type d'histoire à sauté. En demontant, je vois que c'est le petit circuit à 6 pates, avec les chiffres1 2 3 4 5 6 7 8 9 qui s'est désolidarisé. C'est lui qui tient le gros bouton. J'essaie de le souder mais c'est pas evident. Est-ce qu'il faut souder les 6 pates? je vous remercie.

Comsa -

Je viens de faire exactement ça. Cette button tiens seulement avec les 6 pâtes, a mon avis c'est sûr que ça casse âpres une certaine temps d'utilisation.

J'ai juste soudé les 6 pâtes et âpres mis de la colle chaude. Tu voir l'orientation sûr un du photo dans l'article (même pas sûr, si l'orientation est important).

Si on ouvre la boîte pour n'importe quelle raison et cette button tiens encore, a mon avis ça serait pas mal de le supporter avec de la colle chaude.

HansDampf -

Plus j'en lis sur cette Lunii, plus je rencontre de personnes dans notre cas: le mini-jack ne fonctionne plus donc plus aucun son... Tu aurais la référence de la pièce à remplacer? Je ne vois aucun marquage sur le port 😕

Arnaud Tahon -

Bonjour, dans mon cas ce n'est pas le connecteur jack qui est en faute, mais la piste qui a été arrachée.

Je n'ai pas la référence exacte.

N'hésitez pas à consulter ce tutoriel : Lunii - Perte du son sur HP interne

Benoit74 -

Bonjour.

Mon petit fils m'a confié sa Lunii2 pour réparation. Grâce a votre site, j'ai réussi à l'ouvrir, et, surprise, le bouton sélecteur (numéroté de 0 à 9), se promène tout seul dans l'appareil, déssoudé je suppose par un mouvement peut être "trop doux". Est ce possible de ressouder, et dans quel sens positionner ce bouton, le 0 vers C32, ........ C72, ou vers C73 ........ C33.

Merci de vos conseils.

Jean Mi CZ -

Il est possible de tenter cette réparation en tout cas. Le 0 doit être vers C32 ... C72 si on en croit la photo ci-dessus.

Benoit74 -

bonjour, quelqu'un connait la référence du port jack ? complètement décollé.

Merci

Hector Ramos -

Bonjour.

Malgré mes recherches je ne trouve pas le modèle d’une pièce. Je cherche la référence du bouton de Sélection .Mon’fils l’a fait tomber par terre et les pâtes se sont cassés sur la carte électronique.

Merci pour votre retour

Breizhoo -

Bonjour, auriez-vous par hasard la référence de l’écran!!! Celui du lunii de ma fille est brisé 😞

Wassili Nigrowsky -

Bonjour,

Ma box ne s'allume plus en dehors de la led verte/rouge. Apres demontage, je constate du jeu sur le connecteur bleu tout a droite de la carte. Il ne semble tenir que par 2 soudures. Est ce normal selon vous? Merci beaucoup d’avance.

Math92 -

Bonjour,

Est-ce que vous parlez bien du connecteur pour l'écran ? Si oui, je confirme que ce n'est pas normal, il y a plus de 10 soudures normalement. Par contre si vous n'avez pas de son non plus, vous avez sans doute plusieurs pannes. Ca sent la grosse chute qui a tout cassé.

Benoit74 -

Bonjour Benoit,

J'ai un soucis avec le selecteur qui est désoudé et une branche/broche (?) cassée mais impossible de lire les références pour en commander un nouveau. Aurais tu un miracle ?

Béatrice de lorenzi -

Non, pas de miracle, désolé, je ne connais pas la référence. J'ai par contre vu récemment sur Linkedin que certains avait réussi à recevoir des pièces détachées en passant par le support de Lunii (sur leur site). Ca se tente je pense !

Benoit74 -

Bonjour,

La référence suivante https://fr.aliexpress.com/item/328515641... sur Aliexpress, fonctionne.

Cordialement

TomV -

Bonjour.

J'avais changé la batterie d'origine de la fabrique à histoire v1 pour un modèle avec une meilleure capacité, et je me demandais si celle de la v2 était identique ?

Si c'est le cas, je pourrai transférer la batterie plus importante de la v1 vers la v2 ^^

Merci d'avance de votre réponse !!

Nicolas S -

Bonjour,

Je n'ai pas trouvé d'indications sur ma batterie, aucune idée de sa capacité du coup, navré.

Benoît

Benoit74 -

Bonjour Benoît,

Sauriez-vous par hasard quelle est la référence du composant sous le gros bouton rond ? Le petit potentiomètre à tête blanche qui va de 0 à 9.

Merci d'avance !

Fabien

Fabien Guillod -

Après quelques recherches, il semblerait que RH3HAF-10R-V-B 10 bits, trouvé sur AliExpress, puisse faire l'affaire. Quelques personnes mentionnent dans les commentaires avoir réparé une fabrique à histoire Lunii avec !

Fabien Guillod -

Bonjour Benoît,
Je serais intéressé par une référence pour changer la prise jack, si vous en avez-une. J'ai un peu de mal a en trouver une.

Et si jamais cela peut aider quelqu'un, pour remplacer le bouton de sélection d'histoires, la référence suivante sur Aliexpress marche très bien.

Cordialement,

Tom

TomV -

Bonjour Benoît

J'ai également un problème de son. Je vais regarder cette histoire de Jack. Part contre nous n'avons jamais utilisé de casque.

J'ai également un autre soucis. Pour éviter de le casser, j'ai débranché l'écran, je l'ai remis en place, mais pas rien ne s'affiche... :/ Aurais tu une idée ?

Merci a toi:)

Lotte -

Bonjour,

Bonne chance avec ce souci de son ! Concernant l'écran qui ne fonctionne plus, avez-vous bien ouvert / refermé le connecteur correctement en faisant coulisser la partie marron ? Le cable est-il bien dans le bon sens (si le dessus est dessous, ça ne peut pas fonctionner) ? Pas trop d'autre idée sinon.

Bonne réparation !

Benoit74 -

Bonjour

Effectivement j'avais mal positionné le câble. Pas les yeux en face des trous !

Merci!

Lotte -

Bonjour,

Auriez-vous une idée pour le son qui sort de la Lunii très très faible (à peine audible) mais qui fonctionne correctement sur prise jack ? que faudrait-il remplacer ? bien sûr, nous avons eu une Lunii aquatique ^^, ceci expliquant cela... merci d'avance

Claire

klerr2 -

Bonjour,

Difficile à dire ... Peut être le haut parleur qui n'aurait pas aimé la profondeur des océans ? Pas sûr que la membrane vibre très bien après un séjour dans l'eau. Mais aucune certitude, ça peut être autre chose aussi.

Benoît

Benoit74 -

Merci bcp pour votre article ! On a réussi a sauver la Lunii box de notre fils qu'il avait fait tombée dans les toilettes!! 😅

Un grand merci pour votre aide!!

Anaïs D. -

Bonjour,

Le son qui sort du haut parleur et du casque est au maximum, impossible de le régler via la molette.

Des idées d’où cela peut provenir?

LANDRY -

Bonjour,

Je commencerai par regarder du côté du potentiomètre. C'est le composant rectangulaire avec a priori 5 pattes / connexions en dessous. Du côté où il y a 3 pattes, la résistance entre la patte du milieu et une des bords (les deux, de mémoire) doit varier. A tester avec un multimètre en mode ohmmètre. Si elle ne varie pas, c'est le potentiomètre qui est HS, à changer (cf. autres commentaires pour la référence).

Benoit74 -

Effectivement, comme écrit dans un autre commentaire, si le son ne sort plus du haut parleur, il faut vérifier en premier les contacteurs de la prise jack: certains contacteurs doivent être fermés "au repos" lorsque le casque n'est pas branché. Avec le temps ou les chutes, ces contacteurs peuvent se déformer, même si on utilise quasiment jamais le casque. Du coup le Lunii pense que le casque est branché alors que ce n'est pas le cas, et désactive donc le haut-parleur. La réparation consiste à redéformer dans le bon sens ces petits contacteurs, mais ce n'est pas facile. On peut aussi en dernier recours les souder si on n'utilise jamais le casque.

fredi -

Bonjour,

Je viens de rencontrer le même problème que pas mal d'entre vous avec le HP qui n'émet plus de son. En trifouillant la prise jack le son revient, c'est bien elle qui reste coincée en position casque. j'ai trouvé cette référence (ci dessous). est-ce que cela convient ? je vais en acheter et je vous tiens au courant.

https://fr.aliexpress.com/item/328185296...

Merci a tous pour votre aide

Bonne soirée.

Vincent.

Vincent GARNEAU -

Bonjour,

Non, ce n'est pas du tout cette forme de prise jack niveau implantation sur la carte électronique. Je n'ai pas réussi à retrouver la référence personnellement, mais celle-ci ne fera pas l'affaire. Il s'agit d'un connecteur horizontal, mais pas sûr du tout que ce soit un "pas" standard. Par contre de mon expérience, ce n'est pas la prise en elle même qui est défectueuse, mais plutôt la prise qui s'est déssoudée et/ou qui a arraché les pistes. En essayant de vérifier le fonctionnement de la prise à partir des points de tests "TP" présents sur la carte, vous devriez pouvoir identifier quelles pattes / pistes sont défectueuses.

Bonne soirée

Benoît

Benoit74 -

Bonjour je voudrais savoir où trouver les pieve d'étacher pour lunii V2

J'ai la molette centrale qui ne fonctionnait plus j'ai donc de monter la boîte à histoire

Et en la remontant je me suis aperçu que la puce pour la molette etait dessouder.

Je cherche cette pièce j'espère que vous saurez m'aider merci cordialement

Komircu -

Bonjour,

Pourquoi vouloir changer cette pièce, est-elle cassée ? Ne suffirait-il pas de la ressouder (pas besoin que ce soit nickel, tant qu'il y a contact et pas de faux contacts) ? Sinon a priori il s'agit de cette pièce sur Aliexpress: https://fr.aliexpress.com/item/328515641...

Benoit74 -

Bonsoir,

Je remarque que tout le monde arrive à ouvrir sa lunii-2, mais pas moi. Je n'arrive pas à trouver l'outil nécessaire. Oui un 6 pans, mais le plus petit que j'ai est trop grand. quelqu'un pourrai m'aider svp?

Il faut que je l'ouvre car après une énième chute le gros bouton devant ne me propose plus que 2 histoires sur 11.

Merci d'avance et bonne soirée.

Barbara

Barbara Maury -

Bonjour Barbara,

Pour ouvrir la Lunii 2 il s'agit d'un Torx taille 6, pas un 6 pan (cf. l'image dans la catégorie Outil en tout début de guide).

Concernant votre souci, il s'agit certainement du potentiomètre qui est sous ce bouton qui s'est arraché / déssoudé. Généralement il suffit de le ressouder.

Bonne soirée

Benoit74 -

Bonjour Benoit, j'essaye de dessouder le potentiomètre du son mais après avoir enlevé un maximum d'étain sur les pattes, le potentiomètre ne bouge pas d'un millimètre. Je n'ose pas trop forcer, mais je ne sais pas comment faire. Des idées?

Merci beaucoup

Tanguy

Tanguy -

Bonjour Tanguy,

Je vous recommande en effet chaudement de ne pas forcer. C'est ce que j'ai fait et c'était une erreur, sur l'une des pattes il y a une piste qui part au milieu du PCB, donc si vous arrachez le pad (comme moi), c'est un poil la cata, il faut remettre un fil en surface pour récupérer la liaison, bref, la misère. Ma recommandation (non testée du coup) serait d'essayer de couper le potentiomètre par le dessus (foutu pour foutu ...) et ainsi pouvoir dessouder patte par patte.

Benoit74 -

Merci Benoit, j'ai fait comme vous avez dit , et effectivement c'est assez simple de couper le composant et ensuite de retirer les pattes. En revanche j'ai installé le nouveau RV097NS 20kohms mais j'ai du mal faire quelque chose car impossible de régler le volume. La Lunii s'allume correctement mais à un niveau sonore assez élevé qui ne varie pas quand je tourne le potetiomètre. J'espère ne pas avoir cassé une piste avec le circuit de la résistance. Je vais essayer de répéter l'opération avec un nouveau composant.

Tanguy -

Bonsoir, pas sympa que ça ne fonctionne pas mieux ...
Vous pouvez faire les tests suivants avec un multimètre. Y a-t-il bien continuité électrique entre la patte du milieu du condensateur et le TP69 (cf. le shunt avec un bout de fil sur la dernière photo ci-dessus, c'est là que j'avais cassé quelque chose pour ma part) ? Y a-t-il bien une tension entre la masse (n'importe quel point marqué GND) et TP68 (+/- 1V de mémoire) ? Y a-t-il bien une tension entre la masse et TP70 (+/- 3V de mémoire, là aussi). Bon courage !

Benoit74 -

Bon je me suis remis à essayer de régler mon porblème de potar son mais j'ai des gros soucis, je n'ai pas de continuité entre le point du milieu et TP69, aucune tension entre TP68 et la masse, par contre j'ai bien les 3V entre TP70 et la masse. C'est grave docteur?

Tanguy -

Bonjour Tanguy,

Difficile à dire, mais ça ne sent franchement pas bon vos tests :(

Benoit74 -

Bonsoir, j'ai mon haut parleur qui est HS. est ce que vous pourriez me donner une référence ou un lien pour le remplacer.

Merci d'avance

sébastien Vincent -

Bonjour,
Je cherche les références du port jack, et du bouton de sélection, soudé sur la carte mère. Avez-vous une piste pour moi ?
Merci

Dominique Küppers -

Bonjour,

Je n'ai pas d'expérience sur le remplacement de ce potentiomètre, mais plus haut Charly parlait de la référence Omron : A6RS-102R qui semble correspondre, sans être sûr que ce soit le même.

Benoit74 -

Bonjour,

Super tuto merci !
Auriez vous les references et dimensions de la batterie pour la changer par une de plus grande capacité ?
Merci beaucoup

see140274 -

Bonjour,

Merci, content que ça vous plaise. Comme indiqué dans un autre commentaire, je n'ai pas trouvé d'indications sur ma batterie, aucune idée de sa capacité du coup, navré. Et je n'ai pas noté sa taille ...

Benoît

Benoit74 -

Bonjour à tous.

quelqu'un aurait-il la référence de l'écran ?

Suite à une grosse chute, écran félé et potentiomètre dessoudé.

Merci par avance .Bonnes fêtes de fin d'année

Pierarmandre -

Bonsoir.avant tout bonne année 🥳. Je me permets une question car ma boîte à histoire n'en peut plus de prendre la poussière à attendre d'être réparée... Elle ne charge plus, avec d'abord une période " capricieuse" ( ça charge seulement si on bouge un peu l'embout du chargeur dedans) puis quelques jours après plus moyen de rien. Mon fils l'a chargé lui même et a à mon avis fait ça tellement précautionneusement qu'il a tout cassé au niveau du port... Un conseil, une idée pour moi?? Merci beaucoup 😁♥️

Mao59 -

Bonjour @mao59000

Si vous disposez d'un multimètre, la première chose à faire est de confirmer que le problème vient du port USB en mesurant la tension à l'arrière de la carte électronique entre le point "VBUS" et la masse (n'importe quel point "GND") avec un chargeur USB branché ; elle devrait être de plus ou moins 5V ; si ce n'est pas le cas, vous avez bien un problème avec le connecteur USB-C

Ensuite, plusieurs possibilités pour réparer un connecteur USB-C défectueux :

- contacter le support de Lunii, il semblerait qu'ils proposent parfois des solutions, pas très clair pour moi ce qu'ils font / ne font pas

- tenter le remplacement (nécessite fer à souder, flux, voir air chaud pour déssouder), il semble s'agir d'un connecteur 16 pins traversant coudé ; je n'ai jamais tenté, aucune idée de la faisabilité, attention à ne pas fragiliser les pads lors du dé-soudage

- voir me contacter si envoyer la boîte par la poste vous semble envisageable

Bon courage !

Benoit74 -

Merci beaucoup pour ce retour!! Je vais tenter... Je vous tiens au courant 🙂🙂

Mao59 -

Merci pour le tutoriel qui m'a permis de ressouder la mollette de sélection de la Lunii de ma fille qui était cassée !

Le Ptit Nicolas -

Bonjour, le gros bouton pour passer d'une histoire à une autre ne réagit plus. La Lunii reste bloquée sur la 1ère histoire. Avez-vous un conseil pour réparer le problème svp?

Merci d'avance,

Cordialement,

Vanessa

Bast -

Bonjour @bastiii

Ce sont les pattes du potentiomètre qui se cache derrière ce gros bouton qui sont cassées.

Il est souvent possible de réparer ces pattes sans changer le potentiomètre, dans tous les cas c'est de la réparation électronique.

Plusieurs possibilités :

- contacter le support de Lunii, il semblerait qu'ils proposent parfois des solutions, pas très clair pour moi ce qu'ils font / ne font pas

- tenter le remplacement (nécessite fer à souder, flux, voir air chaud pour déssouder) ; n'hésitez pas à vous rapprocher d'un Repair Café proche de chez vous pour avoir de l'aide ; si besoin de changer le potentiomètre, il semblerait que la référence suivante de chez Omron soit compatible : A6RS-102RS

- voir me contacter si envoyer la boîte par la poste vous semble envisageable (voir mon profil pour les moyens de contact)

Bon courage !

Benoit74 -

Bonjour,

super travail, merci de communiquer sur ce sujet. Ma petite fille a apparemment casse le gros bouton de sélection, probablement l'ergot a l'intérieur qui est casse. pourriez vous me dire ou serais t'il possible de trouver ce bouton de sélection.

je vous remercie. cordiales salutations

Dominique

dominique Messin -

Bonjour @frameca

D'expérience, il me semble fort peu probable que ce soit l'ergot qui est cassé, le bouton est beaucoup plus solide que les soudures et les pattes du potentiomètre (enfin, c'est un encodeur en vrai) qui est juste en dessous qui elles sont très fragiles. Voir les autres messages en commentaire qui parlent du sujet, il suffit sans doute de les ressouder quitte à bricoler un peu, ou alors changer l'encodeur.

Le bouton ne se trouve pas ailleurs que chez Lunii à ma connaissance, vous pouvez les contacter par le support sur le site web si jamais, aucune idée si ils envoient des boutons de rechange.

Cordialement

Benoît

Benoit74 -

Bonjour

Mon fils a fait tomber sa boîte.

Et quand je l'ai démonté le composant du gros bouton jaune qui permet de choisir l'histoire est resté avec.

Pouvez vous me dire la référence du composant svp?

Merci

Moreau -

Moi c'est l'ampli qui était HS.

Je l'ai remplacé par un mini ampli acheté chez Aliexpress 3h12V lm386 750 mw que j'ai branché sur une masse, la prise du milieu du jack (côté 2 pins) et le haut parleur( déconnecté du circuit imprimé. Ça marché nickel

Mathieu -

Pour info il n'y a que 5 pattes à souder sur le commutateur qui est sous le gros bouton (3 d'un côté et 2 de l'autres). On voit comme une mini patte au milieu d'un côté mais elle n'est pas à souder.

Attention, il y a un sens à respecter pour positionner ce commutateur. L'inscription 0 doit se trouver du côté le plus proche du bord du circuit imprimé, pas côté afficheur.

Mathieu -

Dans ton message tu parles bien de l'encodeur du bouton de sélection d'histoire?

David -

Hello,

Pour ma part, c'est l'encodeur rotatif qui est Hs.

Il ressemble au A6R-102RS mais aucune certitude ! Quelqu'un a déjà changé la pièce ?

Edouard Mutschler -

Bonjour,

Je possède la lunii V1 et j'ai un problème avec la molette de sélection des histoires qui tourne dans le vide. Après avoir démonté la Lunii, il manque un ergot sur la molette qui permette d'actionner le potentiomètre de sélection des histoires. Connaissez-vous un revendeur de pièces détachées pour la lunii ? J'ai contacté le support qui me propose une lunii reconditionnée et qui m'indique qu'ils n'envoient pas de pièces. pour autant ils m'ont fourni une référence que je trouve nulle part: la référence de l’encodeur de la molette de sélection V1 est la suivante : ERD30107-2

Merci d'avance

Emmanuel

Emmanuel -

Bonjour,

Quelle est la capacité de la batterie ? J'aimerais bien en mettre une plus grosse, histoire d'avoir plus d'autonomie

TheGuiX -

Bonjour savez vous quel est la référence du potentiomètre ?

Merci beaucoup

Géraldine Randou

Geraldine Randou -

Suite info sur un autre site j'ai commandé celui ci: https://fr.farnell.com/multicomp/mcrm2ha...

Par contre il n'a que 5 connecteurs (3+2) alors que le connecteur d'origine semble en avoir 6 (3+3). Je ne l'ai pas essayé et j'ai un doute que ce soit le bon... par contre Mathieu (un peu plus haut) indique qu'il n'y a bien que 5 connecteurs donc j'ai espoir! Si quelqu'un peut confirmer car ça me ferait mal de devoir repasser une commande...

Je me suis déjà trompé une première fois en commandant un modèle 16 positions (au lieu de 10), avec les frais de port j'en suis à 30€ avec cette 2ème commande à 5 pattes... Je me dis que j'aurais mieux fait de racheter une Lunii complète!

David -

Hello Can you Hello what's IS d5?

Thebehemoth -

Bonjour,

J’ai le bouton de commande qui est dessouder.

Je peux trouver une carte mère neuve ?

Merci Nicolas

Nicolas PERROTIN -

Bonjour,

La Lunii de ma fille confond le fait d'être branchée ou non, cad que lorsqu'elle est branchée on peut écouter des histoires, et lorsqu'elle n'est pas branchée nous avons le logo USB qui s'affiche à l'allumage.

Elle n'est pas reconnu du coup sur le Luniistore.

Avez-vous une idée d'où cela peut venir?

Merci beaucoup de votre aide :)

laterreuredu31 -

Bonjour,

Je chercherais du côté du connecteur USB (même si les conséquences sont étranges) s'il n'y a pas des faux contacts ou autre, ou sinon du contrôleur de charge batterie (U6). Voir aussi si le fait de débrancher la batterie a une conséquence ou non.

Et si ça ne donne rien, je contacterais le support Lunii qui saura surement vous aider.

Benoît

Benoit74 -

Bonjour,

Merci beaucoup pour votre retour, j'ai contacté le support Lunii mais comme il s'agit d'un cadeau qui a été fait à ma fille je n'ai pas la facture qui va avec et ils me demandent 25 € du coup pour la réparer comme je trouve ça très cher (alors qu'elle a moins de 2 ans) je voulais savoir si je pouvais arriver à la réparer toute seule.

Merci :)

laterreuredu31 -

Bonjour mon HP gresille j'aimerais le changé.Pouvez vous me donner la ref svp?

Phanie -

bonjour, pouvez vous me donner la référence du potentiomètre de sélection des histoires merci

john -

La référence est dans les autres commentaires à plusieurs reprises

Benoit74 -

Bonjour,

Le bouton de sélection ne fonctionne plus, quelle est la référence de celui ci ? Impossible à trouver facilement.

Merci d'avance

Aurélien Berthaud -

J avais le meme souci avec le HP et la prise jack. Comme le casque n etait pas utilise j ai dessoude le port du casque et j ai soude les fils du HP directement sur les pistes du port.

Cela marche tres bien maintenant.

Jean Aimarre -

Bonjour Benoit,

Merci pour l'article très interessant. Mes enfants ont réussi à briser les pates du selecteur à 10 position.
Je ne suis pas très doué pour trouver les pièces et/ou leur référence.

Un peu d'aide serait la bienvenu :)

Merci d'avance

Adrien -

Bonjour

La lunii V1 de mon fils ne s'allume plus. J'ai suivi le tuto pour l'ouvrir, j'ai testé la batterie et elle semble ok. J'ai également retiré puis remis en place la carte micro sd, hélas toujours aucune réaction quand je tourne le bouton volume/off. Une idée d'où pourrait venir la panne?

Merci d'avance.

Loïc Barbier -

Difficile à dire ...

Benoit74 -

bonsoir

en ouvrant le miens, la roue codeuse de selection à cassé un PIN, sauriez vous la ref ?

merci a vous et votre tuto.

nicolas.cozette -

La référence est dans les autres commentaires.

Benoit74 -

Bonjour, sur la boîte Lunii de ma fille, le son est bloqué au maximum. Impossible de le faire varier en tournant le bouton volume. Avez vous une idée sur la pièce défectueuse ?

Merci d'avance, Manu

Manu -

Bonjour Manu, sans doute le potentiomètre est défectueux.
Benoît

Benoit74 -

Super Génial, HP qui ne fonctionnait plus, c'était bien deux pattes de la prise jack décolées.

Merci

Maoulstrom Subliminati -
