Schauen wir uns mal an, wie sich dieses Pro iPad von seinen Amateurkollegen unterscheidet:

Voll beschichtetes, 11", LED-hintergrundbeleuchetes Oxide TFT Liquid Retina Display mit einer 2388 × 1668 Auflösung (264 dpi) mit ProMotion Technology

Octa-core Apple A12X Bionic eigener Prozessor mit M12 Motion Koprozessor und integrierter 7-core GPU

12 MP Rückkamera mit 4K Videoaufnahme bei 60 fps und 7 MP TrueDepth Kamera mit 1080p Video

Selbst-ausgleichendes Audio mit vier Lautsprechern

Face ID, fünf Microfone, Umgebungslichtsensor, Beschleunigungsmesser, Barometer und 3-Achsen Gyro

802.11a/​b/​g/​n/​ac Dual Band MIMO Wi-Fi + Bluetooth 5.0

64 GB, 256 GB, 512 GB oder 1 TB integrierter Speicher

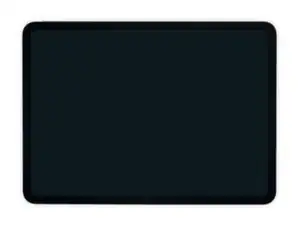

Mit jedem Jahr scheint Apple der Verwirklichung seines Traums näher zu kommen: dem Verkauf einer blanken Glasplatte mit dem Apple Logo auf der Rückseite.

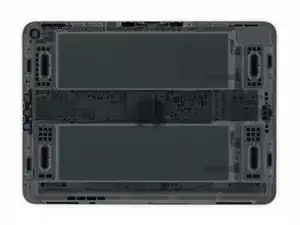

Gut dass wir die Röntgenbilder von Creative Electron haben, sonst könnten wir hier nur ein schwarzes Rechteck zeigen.

Wie immer stellen die dunkelsten Bereiche im Röntgenbild die Materialien mit der größeren Dichte dar, die mehr Röntgenstrahlen absorbieren. Im Allgemeinen handelt es sich dabei um Magnete, wie zum Beispiel die in Lautsprechern, oder solche zur Befestigung von Zusatzteilen.

Und sehen hier wesentlich mehr davon als sonst.

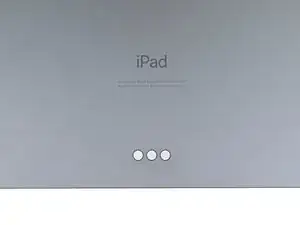

Zunächst einmal eine visuelle Begutachtung: Über dem neu positionierten Smart Connector befindet sich die neue Modellnummer: A1980.

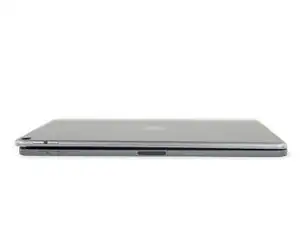

Im Vergleich zu seinem 10,5" Vorgänger sieht es praktisch gleich aus, die fehlenden 0,2 mm fallen aufgrund der abgerundeten Kanten kaum auf.

Uns macht das auf jeden Fall nichts aus, tatsächlich erinnert uns das an ein paar Konkurrenten des iPad, die relativ einfach zu reparieren sind.

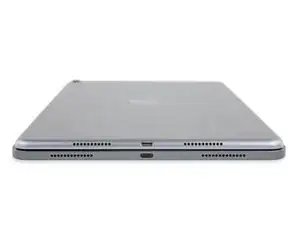

Noch ein paar letzte Anmerkungen bevor wir weitermachen: Es gibt keinen Kopfhöreranschluss ☹, der USB-C Anschluss (nicht-Thunderbolt) ersetzt den Lightning und ein langes dunkles Oval dient zum Aufladen des neuen Pencil.

Es war eine wunderbare Erfahrung beim Öffnen unseres ersten iPads durch all den Kleber hindurchzuschneiden, wir wollen sie um nichts missen und daran hat sich bis heute nichts geändert.

Übung macht den Meister aber diese super-dünnen Blenden machen es noch qualvoller als sonst. Wir halten den Atem an und hoffen, dass nichts zerbricht, während wir das Display erhitzen und dann aufschneiden.

Wenigstens sind die Displaykabel in sicherer Entfernung von den Blenden, aber sie sind so verteilt, dass der Ausbau des Displays wirklich umständlich ist.

All diese Kabel sind noch nicht ganz in Sicherheit. Wir müssen das Display in einem verdrehten Winkel ablegen und hoffen, dass nichts beschädigt wird, während wir die Kabel ablösen.

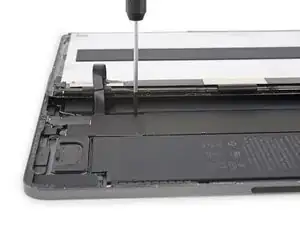

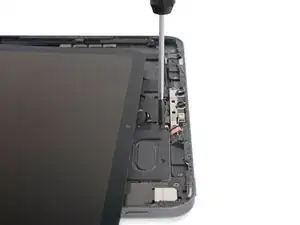

Zum Lösen der beiden Kabelstecker benutzen wir unseren Kreuzschlitzschraubendreher.

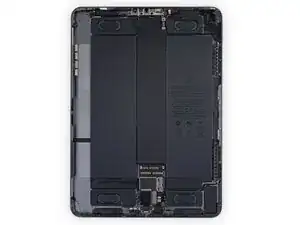

Jetzt können wir erkennen, was uns die Röntgenbilder zeigen wollten! Was ganz besonders ins Auge fällt, sind die vier Lautsprecher des iPads.

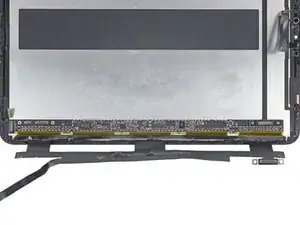

Hier ist das neue Liquid Retina Display, es wurde, seit wir ihm das erste Mal begegnet sind, verbessert und es verfügt über dieselbe fantastische 120 Hz Bildwiederholfrequenz wie das letzte iPad Pro.

Dieses schicke neue Display bringt auch ein paar Chips mit sich:

Parade Technologies DP825 Timing Controller (der gleiche wie beim iPad Pro 10.5”)

Texas Instruments TPS65158 (vielleicht eine Variante des TPS65168 LCD Bias IC)

Intersil 24883A D826AB

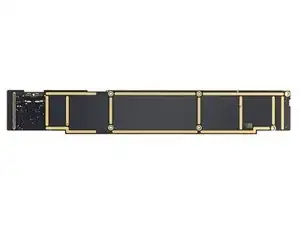

Als nächstes lösen wir die Abdeckung des Logic Boards ab, damit wir endlich einen ersten Blick auf den A12 Chip werfen können.

Igittigitt! Wie immer ist die Platine mit Kleber befestigt, was durch die Lautsprecher noch kniffliger wird, da es dadurch fast unmöglich ist, einen Ansatz zum Hebeln zu finden.

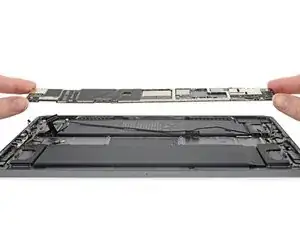

Aber wir sind ungeduldig und auch bald siegreich. Triumphierend entsteigt das Logic Board den Tiefen zwischen den Akkuzellen.

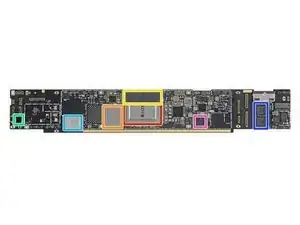

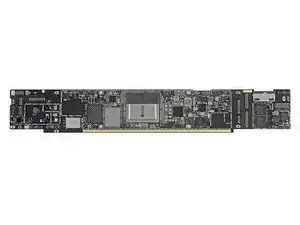

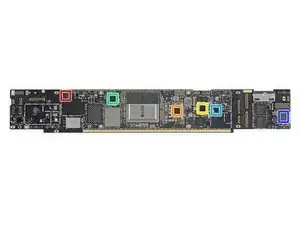

Nach all dem werden wir mit etwas Silizium belohnt:

Apple APL1083 A12X Bionic SoC

Toshiba TSB3247M61710TWNA1 Flashspeicher (insgesamt 64 GB)

2x Micron 8MBT9 D9WHG RAM (insgesamt 4 GB)

NXP 100VB27 NFC-Controller

Apple / USI 339S00551 Wi-Fi / Bluetooth Modul

2x Broadcom BCM15900B0KWFBG Touchscreen-Controller

Texas Instruments CD3215C00 Power Controller

Es ist unmöglich, alle Chips in nur einem Schritt aufzuzählen. Hier sind noch mehr:

STMicroelectronics STB601A0 PMIC

343S00252-A0 1834PHHE

343S00257-A0 1834PHGI

343S00248-A0 1835NHGY

343S00235 88A49H8 D TI

P13DPXT2 05A12LBE 1832GC

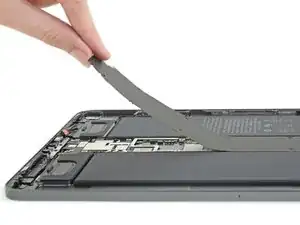

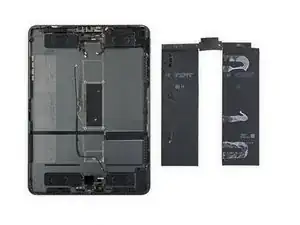

Es ist Akku-Zeit! Der Akku im letztjährigen iPad hatte uns überhaupt nicht begeistert, da keine elastischen Klebestreifen mit Zuglaschen vorhanden waren.

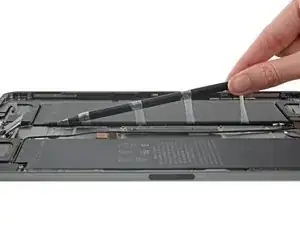

Dieses Jahr sind Zuglaschen wieder in und zwar in U-Form! Sechs Klebestreifen mit je zwei Laschen, sodass man beim Reparieren eine zweite Chance erhält, sollte die erste Zuglasche reißen. Perfekt!

Aber das war es dann auch schon mit der Leichtigkeit. Die ganze linke Seite ist mit einem riesigen Klecks Klebstoff befestigt. Seufz. Dann holen wir mal die Brechstangen raus.

Wir sind völlig sprachlos. Warum sollte Apple so etwas tun? Unsere einzige Hypothese wäre, dass der Kleber der "Erhöhung der Stabilität" dient.

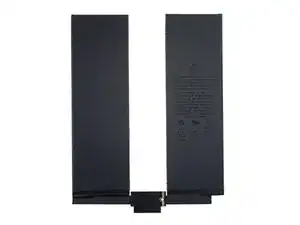

Dieses iPad verfügt über einen 7812 mAh Akku mit 3,77v für 29,45 Wh, das ist etwas weniger als die 30,8 Wh des 10,5" iPad Pro und wesentlich weniger als der 45 Wh Akku des neuesten Microsoft Surface Pro.

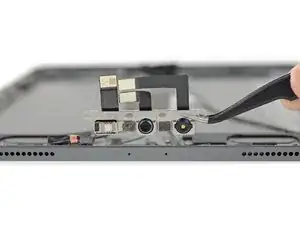

Als nächstes gibt die Gesichtserkennung ihr Debüt beim iPad.

Um genau zu sein handelt es sich um die gleiche grundlegende Hardware, die wir seit dem iPhone X kennen, nämlich ein IR Punktprojektor, eine Selfie-Kamera und eine IR Kamera, aber mit einem leicht veränderten Formfaktor.

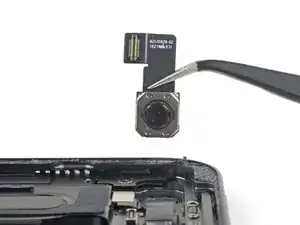

Wenn wir schon dabei sind, angeln wir auch gleich die Rückkamera heraus, die Apple zufolge die gleiche Leistung bringt wie die Kameras der vorherigen iPads, obwohl sie jetzt dünner ist.

OIS fehlt und die Erhebung für die Kamera ist immer noch riesig, daher scheint dieses Design doch eine ziemliche Kompromisslösung zu sein.

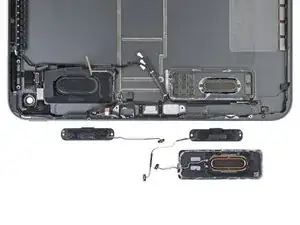

Sollen wir mal die Lautsprecher rausholen?

Das ist leichter gesagt als getan. Die Vertiefungen für die Lautsprecher sind direkt in das Aluminiumgehäuse eingelassen und es ist offensichtlich, dass ein Ausbau nie in Betracht gezogen wurde. Es erfordert sehr viel Hitze und Willenskraft, um sie herauszugraben.

Die Hochtonlautsprecher ergeben sich kampflos, aber die Tieftöner sind so gut wie verloren – hoffentlich bestehen sie aus Nicht-Zerstörbarium!

In der Lautsprecherkammer verstecken sich noch mehr Magnete. Wenn wir für jeden Magneten hier drinnen einen Euro kriegen würden ...

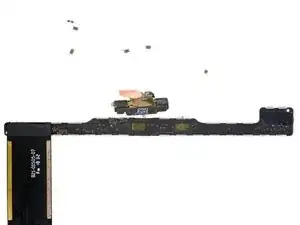

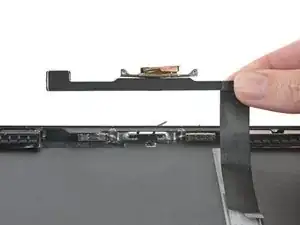

Als nächstes kommt die Ladeplatine des Pencils mit ihren angehängten Ladespulen aus Kupfer heraus.

Obwohl sie technisch ausgebaut ist, ging das nicht ohne Verluste ...

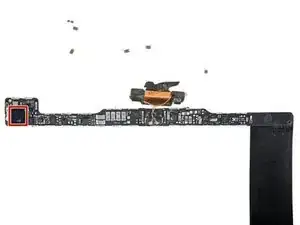

Beim Entfernen der Abschirmungen fliegen winzige Kondensatoren und andere Kleinteile der Platine in alle Richtungen. Tut uns das leid? Nein, tut es nicht.

Und was versteckt sich denn da in der Ecke? Eine STMicroelectronics STM32L476JGY6 ARM Cortex MCU.

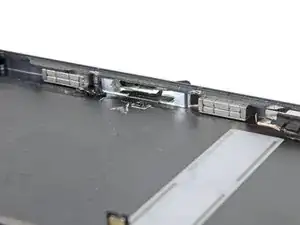

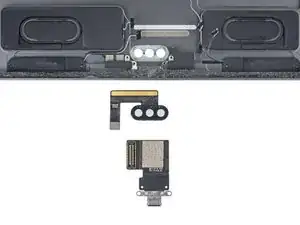

Als letztes holen wir den USB-C Anschluss heraus, der, im Gegensatz zu vorherigen iPads, völlig modular aufgebaut ist.

Es handelt sich hierbei um ein Bauteil, dass sich mit der Zeit abnutzt, sodass die Möglichkeit, es unabhängig vom Logic Board zu ersetzen, sehr vorteilhaft ist.

Das sehen diejenigen, die alles auf Lightning gesetzt haben, vielleicht nicht so, aber dazu können wir nur Folgendes sagen: Wenigstens bietet USB-C eine schnellere Durchsatzleistung in einer standardisierten, herstellerunabhängigen Form.

Das einzige was im Gehäuse jetzt noch übrig bleibt, ist ein ganzer Haufen Euros Magnete.

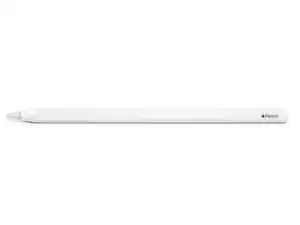

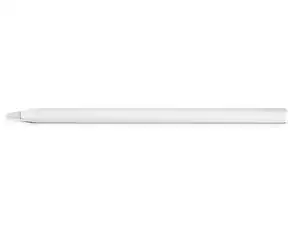

Bonusrunde: Wir schauen uns auch den neuen Apple Pencil an.

Schon allein aufgrund der Anzahl an sichtbaren Eingangspunkten (nämlich null), ist ersichtlich, dass das nicht schön wird. (Wieder einmal.)

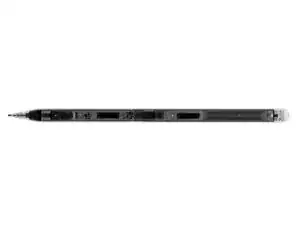

Fangen wir mit einem Röntgenbild an, bevor es zu chaotisch wird.

Okay, also theoretisch gibt es einen Eingangspunkt, aber wir alle wissen, dass durch diese Spitze nichts durchkommt.

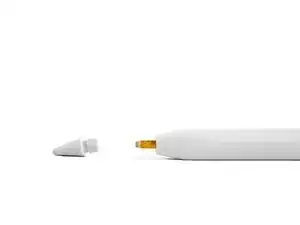

Wir entfernen die Spitze und fahren dann die schweren Geschütze auf: den Ultraschall-Cutter!

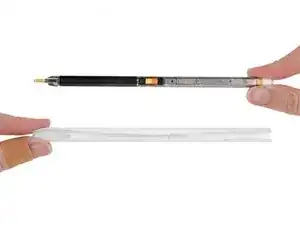

Der Staub legt sich, und aus der apple-weißen Plastikhülle kommt eine Metallstange hervor.

Wir sehen uns um und entdecken ein neues drahtloses Ladegerät, ein paar Magnete, eine schwarze Hülle und einen verletzten Teardown-Techniker. ☹

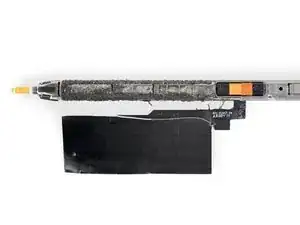

Ein breites schwarzes Flachbandkabel umgibt den Pencil, und darunter kommt etwas zum Vorschein, das wie ein kapazitives Raster aussieht!

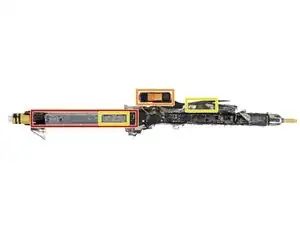

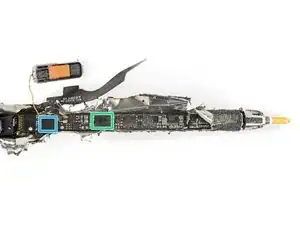

Leider gibt es ab diesem Punkt nur noch die Methode der Zerstörung, die vielen verschweißten Stahlschichten des Pencil setzen sich ganz schön zur Wehr, so können wir nur ein par Komponenten ans Licht bringen:

Akku (nicht einmal wir wollen dieses explosive kleine Bauteil in Versuchung führen)

Kabellose Ladespule

Justierungsmagnete

Broadcom 59358A0 Touch Controller

Custom Apple 343S00250 IC

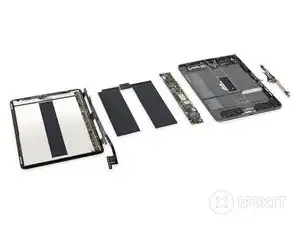

Das ist das Ende des iPad Pro, wir haben es völlig zerlegt!

Es ist schwer zu sagen, ob es sich um einen faulen Apfel Apple handelt oder nicht. Zwar gibt es einen modularen USB-C Anschluss und elastische Akkuklebestreifen, es ist aber weitgehend verklebt und auch der Akku ist mit einem Streifen herkömmlichen Klebers befestigt.

Es sieht so aus, als wollte Apple Änderungen einführen, aber das Teufelchen auf der anderen Schulter war dieses Mal doch noch lauter als die Stimme des Reparatur-Engelchens. Trotzdem zeigen die Apple-Produkte von Ende 2018 eine durchaus positive Tendenz und wir hoffen, dass das Reparatur-Engelchen immer mehr Einfluss gewinnt.

Das iPad Pro 11" erhält 3 von 10 Punkten auf unserer Reparierbarkeitsskala (10 ist am einfachsten zu reparieren):

Der USB-C Anschluss ist modular und kann unabhängig ersetzt werden.

Das Fehlen eines physischen Home Buttons beseitigt einen üblichen Schwachpunkt und kann Reparaturen vereinfachen.

Der Akku ist sowohl mit leicht entfernbaren elastischen Klebestreifen befestigt als auch mit konventionellem nicht-entfernbaren Kleber.

Das LCD und die vordere Glasplatte sind miteinander verschmolzen, das vereinfacht das Öffnen des Gerätes, erhöht aber gleichzeitig auch die Kosten einer Reparatur.

Fast alles ist mit Klebstoff-Klumpen befestigt, was alle Reparaturen wesentlich erschwert.
