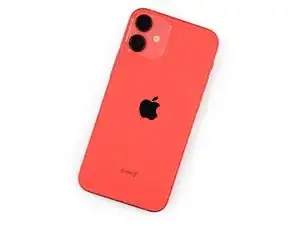

Manchmal gibt es viele technische Daten in einer ganz kleinen Verpackung, das ist hier zweifelsohne der Fall. Wir haben uns sowohl das US als auch das EU Modell geschnappt, um auch nichts zu übersehen:

A14 Bionic mit Neural Engine der vierten Generation

5,4 Zoll (2340 × 1080 Pixel) Super Retina XDR OLED Display mit True Tone und HDR

Dual 12 MP Kamerasystem mit Ultra-Weitwinkel- (ƒ/2.4) und Weitwinkel- (ƒ/1.6) Kameras

64, 128 oder 256 GB Speicher

5G (sub-6 GHz und mmWave) Konnektivität, plus 4x4 MIMO LTE, 802.11ax Wi-Fi 6, Bluetooth 5.0 und Ultra-Breitband (UWB)

MagSafe 12 W kabelloses Laden

IP68 Bewertung, bis zu 30 Minuten lang wasserdicht bei einer Tiefe von bis zu 6 Metern

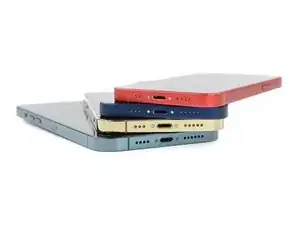

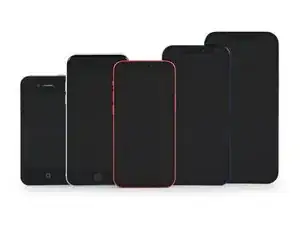

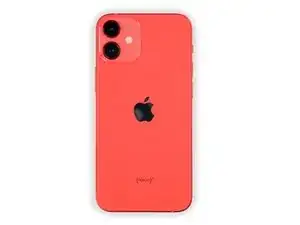

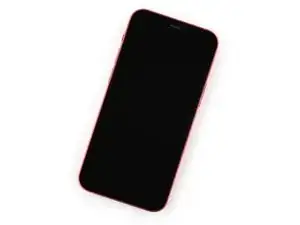

Normalerweise folgen iPhones ja voll dem Motto " normal ist groß und groß ist richtig groß", trotz anhaltender Aufrufe zur Rückkehr der winzigen Handys von früher.

Leider bedeutet die Rückkehr zu einer (etwas) kleineren Größe nicht auch die Rückkehr unserer geliebten Kopfhörerbuchse. Ruhe in Frieden, alter Freund.

Das iPhone 12 mini bringt allerdings ein neues interessantes Feature mit sich: eine größere Asymmetrie der Gitter (was Jony Ive wahrscheinlich sehr bekümmert). Dieses kleinere Smartphone scheint etwas mehr Platz für das Antennenband zu brauchen.

Wie auch bei den anderen iPhone 12 sind die US Modelle an einer kleinen Millimeterwellen-Öffnung an der Seite erkennbar, während das EU Modell an dieser Stelle ein paar regulatorische Stammestätowierungen aufweist.

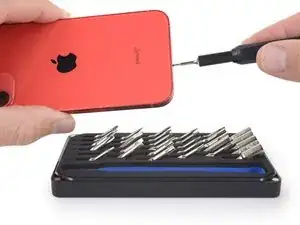

Das iPhone Design mag sich über die Jahre hinweg ändern, aber die Pentalobe Schrauben bleiben. Zum Glück sind unsere Toolkits mit allen nötigen Bits ausgestattet.

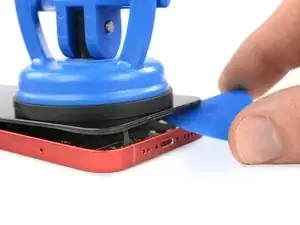

Wie bei seinen Geschwistern, ist das Display des iPhone 12 mini mit hartnäckigem Kleber befestigt. Aber gegen etwas Hitze und große Geschütze Saugheber hat es keine Chance.

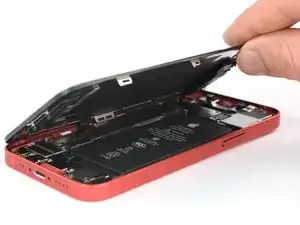

Die Pentalobe Schrauben sind draußen und der Kleber ist durchgetrennt, das Display lässt sich jetzt in der gleichen Art und Weise wie iPhone 12 und 12 Pro nach links hin öffnen.

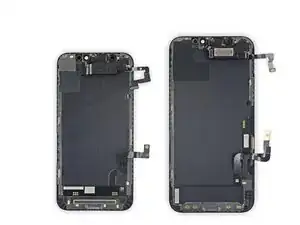

Weiter geht's mit einer kleinen Runde "Ich sehe was, was du (nicht) siehst". Im Vergleich zum normalen 12 entdecken wir Folgendes:

Zwei Displaykabel statt drei

Akku, Taptic Engine und Lautsprecher in Miniaturform

Display Silizium, das etwas gewandert ist

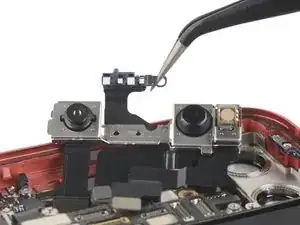

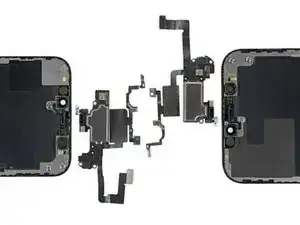

Die obere Sensor-Baugruppe, die den Lautsprecher, Face ID und die Sensoren enthält, wurde ebenfalls überarbeitet, um in das kleinere Volumen zu passen.

Das ist das erste Mal, dass wir "más" Kameras in einem "menos" iPhone sehen. Das ist beeindruckend, vor allem, wenn dafür keine Abstriche gemacht worden sind.

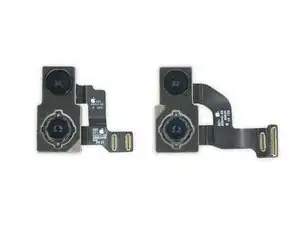

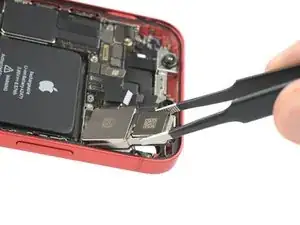

Die mini Kamera (links) verfügt über die gleichen ƒ/1.6 Weitwinkel- und ƒ/2.4 Ultra-Weitwinkel-Kameras wie das normale iPhone 12 (rechts). Das Weitwinkelmodul ist mit einer optischen Bildstabilisation ausgestattet, und wir haben ein paar Röntgenbilder, um das zu beweisen!

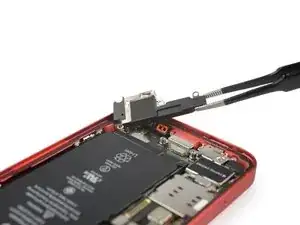

Der Ausbau des Lautsprecher enthüllt die bei den 12er Reihen standardmäßige (und festliche) orangene Dichtung gegen eindringenden Schmutz und Feuchtigkeit.

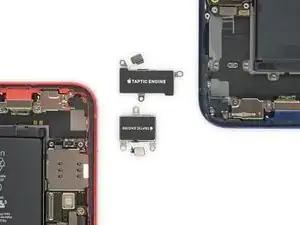

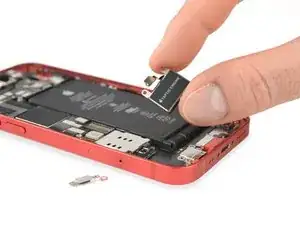

Wenn man die sowieso schon ziemlich geschrumpfte Taptic Engine bedenkt, sind wir doch überrascht, eine noch kleinere in diesem mini zu finden.

Diese winzige Taptic Engine misst 15,14 mm x 10,9 mm x 3,44 mm, ganze 25% kleiner als der Motor im 12 and 12 Pro.

Ein größeres Kabel und ein entsprechender Anschluss profitieren von diesem "extra" Volumen..

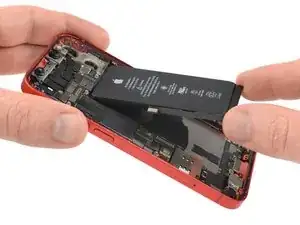

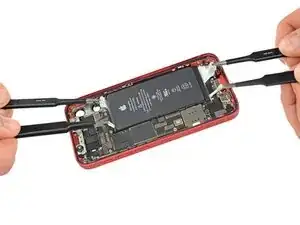

Schnapp dir deine Pinzette und zieh! Diese elastischen Standard-Klebelaschen sind ganz schön groß im Vergleich zu ihrer kleinen Behausung, aber wir haben genug Muskelkraft fur dieses mini.

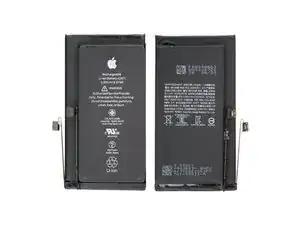

Der Akku des mini verfügt über erstaunliche 8,57 Wh. Das ist mehr als die 6,96 Wh des iPhone SE 2020, aber begreiflicherweise weniger als die 10,78 Wh des Standard 12, auf das es gestapelt ist.

Während seine drei größeren Geschwister kabelloses Laden bei 15 W bieten, schlürft das mini seinen Saft bei weniger durstigen 12 W.

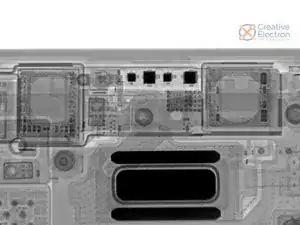

Wir sind nach einem kleinen Nickerchen zurück! Aber Superhelden ruhen nie — und Creative Electron hat den Tag mit diesen coolen Röntgenbildern gerettet.

Was können wir daraus lernen? Wie immer sind die dunklen Teile die dichten und oft magnetischen Teile des iPhones:

OIS Magneten auf der unteren Kamera, dem Ohrhörer und den Lautsprechern, sowie der winzigen Taptic Engine.

Was vielleicht am interessantesten ist, ist die Tatsache, dass der MagSafe Ring verkleinert wurde ... irgendwie.

Was aber sind diese dichten Punkte in der oberen Sensor-Baugruppe? Das müssen wir untersuchen.

Die US Frontkameras haben mal wieder ein kleines Extrawürstchen gekriegt, wobei die EU Ausgabe leer ausging.

Da sie in den EU iPhones fehlen, ist es vielleicht möglich, dass es sich um eine Art dritte Millimeterwellenantenne handelt (obwohl das überhaupt nicht nach den Millimeterwellenantennen aussieht, die wir kennen). Wir haben es mit Röntgenstrahlen beworfen, aber es hat jede Rede verweigert.

Man fragt sich wirklich, ob jemand bei Apple sein jährliches Gehalt für die Miniaturisierung des Umgebungslichsensors erhalten hat, um diesen zusätzlichen Platz zu schaffen. Wo ist er nur hingekommen?

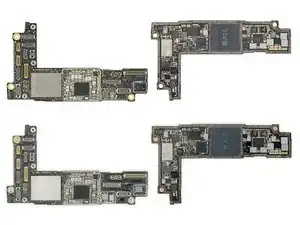

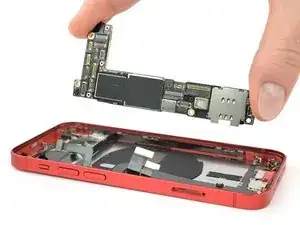

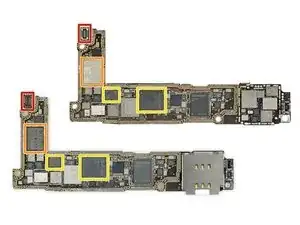

Dann lasst uns mal diese Logic Board Sandwiches anschauen. Nur zur Info, die US Version ist in diesen Bildern oben, die EU Version unten. (Bitte interpretiere das nicht irgendwie, so sind die Chips einfach gelandet.)

Zunächst die Ähnlichkeiten: Die oberen Bereiche der US Version und der EU Version sind identisch und haben die gleichen Chips auf beiden Seiten.

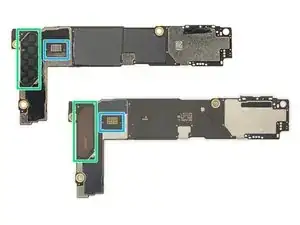

Die unteren Bereiche sind allerdings etwas interessanter. (Hinweis: Die SIM-Leser sind die gleichen, aber wir haben ihn nur von der US Version entlötet.) Hier befindet sich auf dem US Board die ganze Millimeterwellen-Technologie:

Ein zusätzlicher Anschluss, der die vordere Millimeterwellenantenne verbindet, die im vorherigen Schritt erwähnt wurde.

Ein Murata 1XR-482 Millimeterwellen- Frontendmodul

Ein Qualcomm SMR526 Mittelfrequenz- IC, das zusammen mit dem SDX55M 5G Modem von Qualcomm arbeitet

Eine weitere Millimeterwellenantenne direkt auf dem Board

Ein Flachbandkabel, das an diesen Patch gelötet ist, der die Millimeterwellenantenne an der Seitenkante verbindet

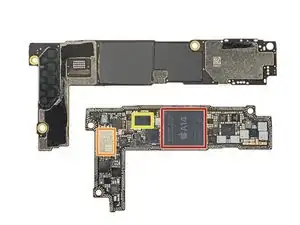

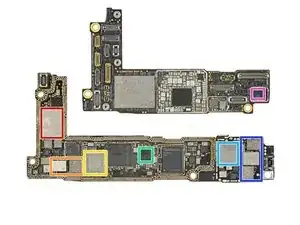

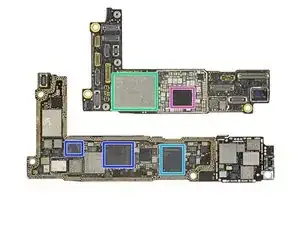

Nachdem die Feinheiten der US und EU Sandwiches geklärt sind, können wir uns an die (meist bekannten) US Silizium-Schichten machen:

Apple APL1W01 A14 Bionic SoC, geschichtet über ein Micron D9XMR 4 GB LPDDR4 SDRAM (das gleiche wie im iPhone 12/12 Pro)

1UED, wahrscheinlich ein U1 Ultra-Breitband-Chip ähnlich wie der USI Chip in anderen iPhones

STMicroelectronics STWPA1-3033ABM IC für kabelloses Laden, möglicherweise etwas Ähnliches wie ihr STWBC-EP Chip

KIC M224 BE0408 TWNA 12031, 64 GB Kioxia NAND Flash-Speicher

Qualcomm SDR865 5G und LTE Transceiver

Qualcomm SDX55M 5G Modem-RF System und SMR526 Mittelfrequenz-IC

Apple APL1094 Powermanagement IC

Und hier noch ein bisschen US-Silizium:

Murata 1XR-482 Millimeterwellen-Frontendmodul

Murata 583 und Skyworks 53807 Diversity Receive Module

USI 339S00761 WLAN / Bluetooth Modul

Qualcomm PMX55 Powermanagement IC

Avago 8200 Hoch/Mittelband Leistungsverstärker mit integriertem Duplexer

Skyworks 5824x Leistungsverstärker

Broadcom BCM15960A0 wissensbasierter Prozessor

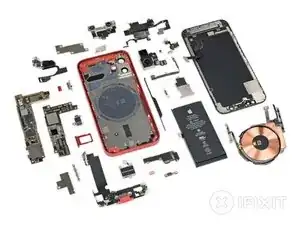

Wie nach Thanksgiving tun wir uns an den Resten im Kühlschrank Gehäuse gütlich.

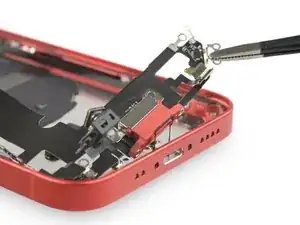

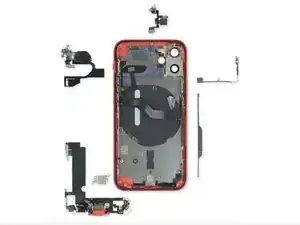

Wir stibitzen ein paar Flachbandkabel, Antennen, Mikrofone, das Blitz-Modul und den Lightning-Anschluss.

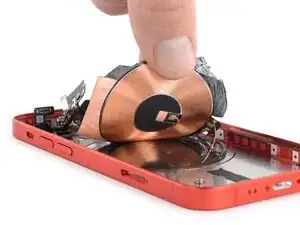

Die letzte Komponente, die herauskommt, ist die MagSafe & Tasten-Baugruppe.

Das iPhone 12 mini ist ein kleines Smartphone mit großen Ambitionen. Wir waren überrascht, wie vertraut die Innenteile aussehen, verglichen mit anderen diesjährigen iPhones, angesichts der Größenunterschiede unter ihnen.

Die Miniaturisierung von Komponenten wie der Lautsprecher und der Taptic Engine schafft zwar etwas Platz, aber die Akku-Kapazität leidet trotzdem.

Und zu guter Letzt: Wie schneidet das mini auf unserem Reparierbarkeits-Index ab? Scrolle weiter, um es herauszufinden.

Das iPhone 12 mini erhält 6 von 10 Punkten auf unserem Reparaturindex (10 ist am einfachsten zu reparieren):

Die beiden gängigsten Smartphone-Reparaturen, Display und Akku, sind hier eine Priorität.

Die meisten Hauptkomponenten sind so modular, dass sie unabhängig voneinander erreicht/ersetzt werden können

Spezialschrauben machen Reparaturen kompliziert, sind aber immer noch besser als ein Haufen Kleber.

Maßnahmen, um die Wasserdichtigkeit zu gewähren, erschweren viele Reparaturen, allerdings können so (extrem schwierige) Reparaturen aufgrund von Wasserschäden vermieden werden.

Die Glasabdeckung auf der Rückseite ist empfindlich und unpraktisch auszutauschen. Ein einziger Sturz kann den Austausch des gesamten Gehäuses erfordern.
