iPhone 6 Teardown

Geschrieben von: Miroslav Djuric
Veröffentlicht: 19/09/14
  • Kommentare: 105

iPhone 6 Teardown

Veröffentlicht: 19/09/14

Teardown

Einleitung

Zwei iPhones, zwei Teardowns! Mit den Innereien des iPhone 6 Plus zur Inspektion ausgebreitet, bearbeiten wir mit unserem Skalpell nun das kleinere iPhone 6 – obwohl es mit 4,7" trotzdem ein Riese unter den iPhones ist. Was war so groß, dass Apple es nicht in die bekannte Form pressen konnte? Nehmen wir es auf der Werkzeugbank auseinander und finden es heraus! Ob auf Deutsch, English, Français, Español, Italiano, Nederlands, Русский, oder 中文 - Ändere einfach die Sprache, indem du auf die entsprechende Flagge klickst.

Mach dich bereit für weitere Teardowns! Folge uns auf Facebook, Instagram oder Twitter für Neuigkeiten.

  1. VTxHXR1jJ6m6igmv
    VTxHXR1jJ6m6igmv
    4fSJDO5HF6YnAb1A

    • Es ist Zeit für das iPhone 6! Checken wir ein paar technische Spezifika:

    • Apple A8 Prozessor mit 64-Bit Architektur

    • M8 Second Generation Motion Coprozessor

    • 16, 64 oder 128 GB integrierte Speicherkapazität

    • 4,7 Inch 1334x750 Pixel (326 ppi) Retina HD display

    • 8 Megapixel iSight Kamera (mit 1,5 µ Pixeln und Phasendetektor-Autofokus-System) und einer 1,2 Megapixel FaceTime Kamera

    • Touch ID Home Button Fingerabdruck-Sensor, Barometer, 3-Achsen-Gyrosensor, Beschleunigungsmesser, Umgebungslichtsensor

    • 802.11a/b/g/n/ac Wi‑Fi + Bluetooth 4.0 + NFC + 20-band LTE

    1200万像素的FaceTime的前置摄像头?

    yangle -

  2. 22H52TTtjXb2hUmj
    22H52TTtjXb2hUmj
    eaYneDPboOhh2Vmp
    4B1yZMDobtK2VosR

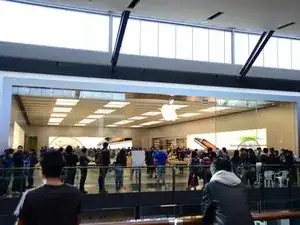

    • Wir standen in einigen sehr langen Schlangen, um das neue kurvenförmige iPhone 6 in unsere Hände zu bekommen und wir könnten nicht aufgeregter sein, es genau unter die Lupe zu nehmen.

    • Wir wollen uns herzlich bei unseren guten Freunden von MacFixit Australia dafür bedanken, dass wir ihr Büro in Melbourne für die Zerlegung nutzen dürfen. Sie führen Mac und iPhone Upgrades/Zubehör und vertreiben auch unsere iFixit Toolkits. Danke MacFixit!

  3. 452jgy25tI5U1GG1
    452jgy25tI5U1GG1
    ROUVYskAVQlLcxJQ

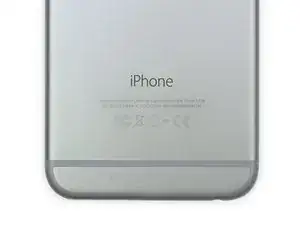

    • Apple hat entschieden, dieses iPhone 6 als Model A1586 zu bezeichnen.

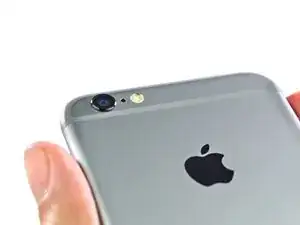

    • Der "Bump," wie die Erhebung weithin bezeichnet wird, ist prominent entlang der Geräte-Oberkante des iPhone 6 sichtbar. Apple entschied sich für eine verbesserte Kamera und nimmt in Kauf, dass das Objektiv leicht dicker ist als der Rest des Telefons.

    • Nur - wie groß ist dieser "Bump", willst du wissen? Unser Abstandsmessgerät sagt etwa 0,6 mm.

    • Kamera, du gewinnst diesmal.

    • Optik, du gewinnst diesmal.

    How will be unlock sim in Bangladesh ?

    Md.Ibrahim -

  4. cxErAHehWR2YOCWO
    cxErAHehWR2YOCWO
    XMFWVrYS3r6DKTFc

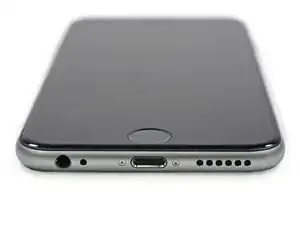

    • Das runde Kurvendesign des iPhone 6 erinnert sehr an die erste iPhone Generation, ohne den Lightning Anschluss und 5 Punkt-Schrauben.

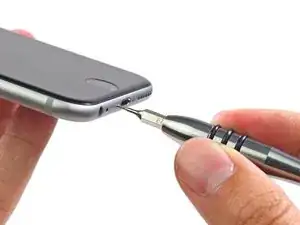

    • Mit unserem 64 Bit Driver Kit fahren wir fort und entfernen die 5 Punkt-Schrauben von dem iPhone 6.

    • Es ist weithin bekannt, dass wir die eigens hergestellten Schrauben hassen, aber wir sind glücklich, dass dieses iPhone nicht nach Wärmebehandlungen verlangt, um es zu öffnen.

  5. tTBwdSDbboZrIPPX
    tTBwdSDbboZrIPPX
    tYqjJC3ankBDc2xK

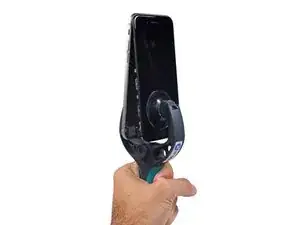

    • Freundliche Grüße an den iSclack. Damit Telefone aufzumachen, ist so befriedigend.

    • Wir vertrauen dem iSclack genug, um damit unser glänzendes neues iPhone durch die Luft zu wedeln, aber wenn du das zuhause versuchst, solltest du aus Sicherheitsgründen lieber zwei Hände verwenden.

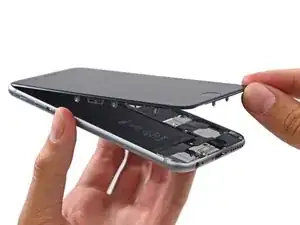

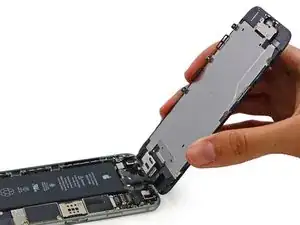

    • Mit dem offenen Front Panel Assembly, können wir einen Blick ins Innere des iPhone 6 werfen.

    Удалите следующие винты с головкой Phillips, которые крепят  кронштейн батареи:

    Один винт длиной 2.3 mm., (обозначен красным)

    Один винт длиной 3.1 mm., (обозначен оранжевым)

    Дмитрий Ирашин -

  6. d4SGSrWOVGlFhcQS

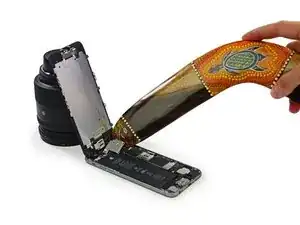

    • Dieser Schritt mag den unsachgemäßen Gebrauch eines Bumerangs darbieten, wie er von einem Spezialisten oder unter Aufsicht eines Spezialisten verwendet wird. Entsprechend muss iFixit darauf bestehen, dass niemand versucht, Reparaturaktivitäten mithilfe eines Bumerangs während dieser Demontage nachzustellen.

    • So funktioniert ein Bumerang, nicht wahr? Wir haben mit einigen Australiern gesprochen und sie sind allesamt zum gleichen Schluss gekommen. So verwendest du einen Bumerang.

    What exactly is the boomerang supposed to do, or is that a joke?

    Zack Kilgore -

    Dude! Nothing's a joke. As apple uses special screwdrivers for their special screws, they use boomerang to completely detach the front panel assembly from the main unit. I tell you that was very difficult to figure out. But ifixit did it! _/\_

    Tarang Goyal -

    What a 'lame' joke! And such nerds!

    Sam Giler -

    HAHAHAHHAHAHAHA accurate

    Rexford Dorchester -

    Looking at the "airfoil" on that boomerang it's either a) left handed or b) a piece of junk. Considering the obtuse angle of it's wings, I'd say opening iPhones is it's only useful purpose.

    spatlese44 -

    'I bought myself a new boomerang, but had no space in my back yard to use it'

    Kts -

    Hi

    My iPhone 6, subiltely, has lost cellular signal. I've changed the complete lighthening connector with , two times. But still no signal.

    Someone could help me, I don't see what could it be ??

    Mon iPhone 6 a subitement perdu le signal réseau. J'ai changé la nappe complète avec le connecteur ligthtening, deux fois, mais sans résultat.

    Quelqu'un pourrait-il m'aider, je ne vois pas d'où peut venir le problème, une autre piste ?

    Merci, thanks

    guillaume -

    Had a right good larf at this loool

    Delboy1st -

    Удалите следующие пять винтов с головкой Phillips, которые крепят кронштейн шлейфа блока передней панели:

    Три винта длиной 1.2 mm., (обозначены красным)

    Один винт длиной 1.5 mm., (обозначен оранжевым)

    Один винт длиной 2.9 mm., (обозначен желтым)

    Дмитрий Ирашин -

  7. MYHhA1GxQFikEcB1
    MYHhA1GxQFikEcB1
    WXFxsV1EoLrI3Gid

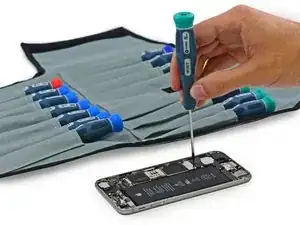

    • Zwar finden sich außen am Telefon keine Kreuzschlitzschrauben (Philipps), aber dafür befinden sich ganz sicher welche im Inneren. Zum Glück kommt unser Pro Tech Schraubenzieher Set mit allen Schrauben klar, die das Telefon uns präsentiert.

    • Mit dem Schraubenzieher in der Hand, lösen wir die Metallbügelschrauben, die das Front Panel Assembly an seinem Platz halten.

    • Mit dem Schraubenzieher in der Hand, lösen wir die Metallbügelschrauben, die das Front Panel Assembly an seinem Platz halten.

    Obligatory product placement eyeroll

    Toni Jo -

    I understand you're trying to sell things, and that's ok, but it would be nice to explain how to open the phone without a specific $25 tool. I used to think of ifixit as the authority on repairs, but now I have to go elsewhere to figure out how to repair things without these specific tools.

    First Last -

    Have you looked for guides on here? This was a teardown, not a guide, if you want instructions look for that. Not meaning to be rude at all

    Blake Williamson -

  8. 6umNHHnvl1YWQ32G
    6umNHHnvl1YWQ32G
    UEiVx3BRDHHmfJUv

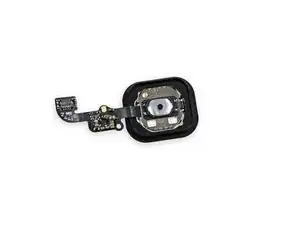

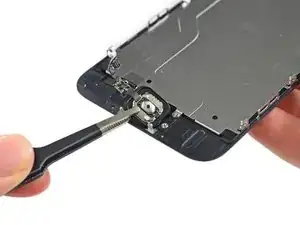

    • Wir streifen den Home Button ganz einfach vom Front Panel Assembly ab - jedoch reißt die umgebende Gummidichtung leicht, wenn du nicht die ruhigen Hände eines technischen Chirurgen hast.

    • Wir streifen den Home Button ganz einfach vom Front Panel Assembly ab - jedoch ist die umgebende Gummidichtung wie immer leicht reißbar, wenn du nicht die ruhigen Hände eines technischen Chirurgen hast.

  9. 4UnurDVTRIONXerM
    4UnurDVTRIONXerM
    qnZ3AuPUksQYHyaO

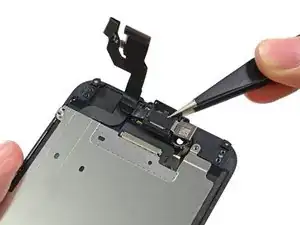

    • Ähnlich wie beim iPhone 6 Plus sitzen die vordere Kamera und der Kopfhörer Lautsprecher auf dem Front Panel Assembly.

    • Wir zupfen sie heraus und reihen sie zur Inspektion auf.

    Any idea of why my FaceTime camera lens keeps moving to the left? I have replace my iPhone 6 once already.

    https://discussions.apple.com/thread/657...

    joshhyde -

    +1 for this. Weird crescent moon effect really stands out in black iPhone 6

    Richard -

  10. ymUErJ4fFUhPWSEO
    ymUErJ4fFUhPWSEO
    lvImHtejQtdSkh1w

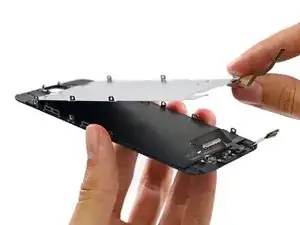

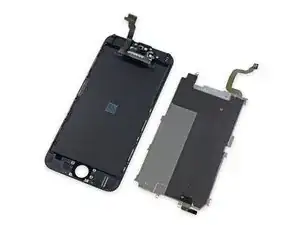

    • Bis hierhin ringt das "kleine" iPhone 6 seinen großen Bruder, das 6 Plus nieder was die Konstruktion angeht.

    • Diese Metallplatte und das Front Panel Assembly, das sie bedeckt, sind perfekte Beispiele. Das Design spiegelt das des iPhone 6 Plus wieder, was in diesem Fall eine definitive Verbesserung ist.

  11. 6MaZk5cEE2tm1uCj
    6MaZk5cEE2tm1uCj
    pquifmxrJYhhjwY4

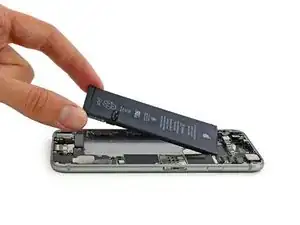

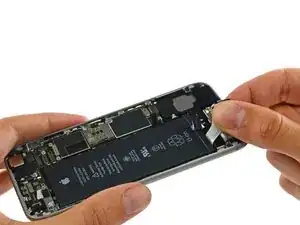

    • Wir lieben diese Zuglaschen am Akku. Wenn man richtig daran zieht, ersparen sie dir den Ärger (und potenzielle Gefahr), den Akku nach und nach mit einem Hebelwerkzeug zu entfernen.

    • Dieser Klebstoff ist ähnlich einem 3M Command Klebstoff und wenn du richtig an der Lasche ziehst, wird der ganze Streifen abgelöst.

  12. j2dHZuRQpJqU5YqH
    j2dHZuRQpJqU5YqH
    fqwRTC6fRObbaRQT

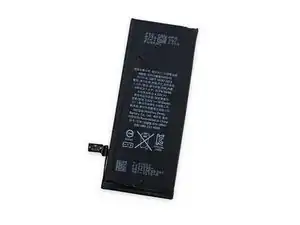

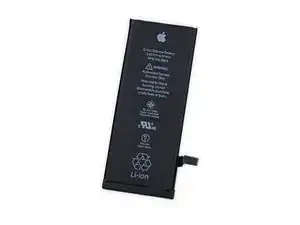

    • Das iPhone 6 zeichnet sich durch einen 1810 mAh, 3,82 V Lithium-ion Polymer Akku mit einer Energieeffizienz von 6,91 Wh aus. Anders ausgedrückt, die Effizienz verbessert sich auf 7.01 Wh! Vielleicht waren die Ingenieure fähig, noch 0,1 Whr herauszuholen, nachdem sie den Text auf der Vorderseite gelesen haben.

    • Apple erklärt, dass dir dieser 28 Gramm schwere Akku bis zu 14 Stunden Gesprächszeit auf 3G ermöglicht oder 250 Stunden im Standby verbleiben kann.

    • Das ist ein gutes Stück weniger als der 11,1 Wh, 2915mAh Akku des iPhone 6 Plus—aber trotzdem ist es ein beträchtlicher Sprung von der 1560 mAh Einheit im iPhone 5s.

    • Dieser Akku scheint in einer Identitätskrise zu stecken. Auf der Vorderseite sind Kennzeichnungen von Apple South Asia (Thailand) Limited und Apple Japan. Auf der Rückseite wird ausgewiesen, dass er eigentlich in Huizhou, China hergestellt wurde.

    • Dieser Akku scheint eine Identitätskrise zu haben. Auf der Vorderseite sind Kennzeichnungen von Apple South Asia (Thailand) Limited und Apple Japan. Auf der Rückseite wird ausgewiesen, dass er eigentlich in Huizhou, China hergestellt wurde.

    How does the 28-gram weight compare with previous versions ? And to the iP6 Plus density ?

    64.6 mA per gram is better than competing battery solutions from LG and Samsung ?

    Joao Fabio Tavares -

    Probably the 6.91 Wh is the design capacity and the 7.01 Wh is a measured value

    cabo -

    I don't see an identity crisis for this battery, the Thailand and Japan text are next to mandatory regulatory marks for batteries in those countries (circled diamond logo and circled PSE logo). Between them is a UL recognised component mark (c reversed UR US mark). Presumable it is less trouble for Apple to apply for them through local subsidiaries.

    Bryn Jones -

  13. QsxCqfB1UHsNQqVE
    QsxCqfB1UHsNQqVE
    PDS1oNXljZ1YRZ4a

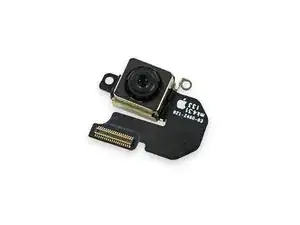

    • Gute Nachrichten! Die hintere Kamera kann leicht mit einer Pinzette entfernt werden.

    • Obwohl der extravagante optische Bildstabilisator der Kamera beim iPhone 6 Plus fehlt, teilt diese Einheit alle seine anderen Merkmale: 8 Megapixel, f/2.2 Blende, True Tone Blitz und Phasendetektor-Autofokus-System.

    • Es enthält ebenso eine elektronische Bildstabilisierung, die darauf abzielt, die Effekte des OIS (Optical Image Stabilization) mithilfe von Bildverarbeitungstechnik zu imitieren.

    • Es enthält ebenso eine elektronische Bildstabilisierung, die darauf abzielt, die Effekte des OIS (Optical Image Stabilization) mithilfe von Bildverarbeitungstechnik zu imitieren.

    Hope you breakout the calipers and measure the thickness of the rear camera between the 6 & 6 Plus.

    Rette -

    +1 for this -----

    3gfisch -

    That's also the first thing I was thinking about. How cool would it be if you can drop a 6+ camera module in a 6?

    Johnny -

    So would it actually be possible the swap the camera out for the 6 Plus camera?!? Looks about the same size.

    arockstar -

  14. 6fZnVJfT3TJZLCcU
    6fZnVJfT3TJZLCcU
    R2BftYAGMTICBOdr
    fExEQoQauWqIL6V2

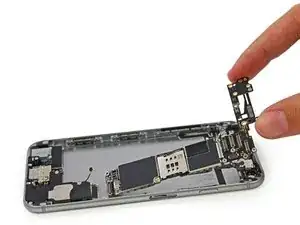

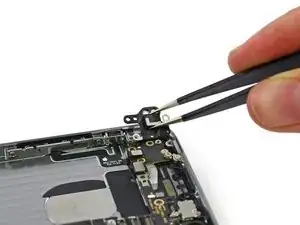

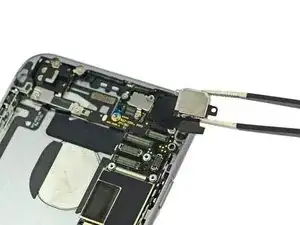

    • Wir ziehen die Antennen schneller heraus, als dass du Spielsteine von einem Brettspiel nehmen kannst.

    • Wir meistern die Operation und machen schnell weiter.

    • Als nächstes ist das Logic Board dran. Zwar ist sie mit ihrer EMI Abschirmung sehr elegant gekleidet, aber wir wollen sehen, was wirklich hinter dem Schleier liegt.

    I'm curious about the antenna design, how did they fit wifi/bluetooth, GPS, diversity and NFC into the top area?

    Tom Chai -

    I too am interested in how the antennas are configured. Especially how they attach to the phone via the plastic connectors ... are these top and bottom sections removable? Would it be possible to swap them out with a different phones to come up with a different color scheme, among other things?

    RDS -

    In the 6+ teardown (step 27) you show it has rubber gaskets around the buttons. Does the 6 include these as well?

    Bryan -

    Somewhere in the teardown around this stage, this small piece came out and I don't know where from. Anyone know what this is?? It says, "00095-A" with a small box thing at the end of the character string. Thanks so much in advance!

    (showing both sides)

    [IMG]http://i61.tinypic.com/30augbc.jpg[/IMG]

    [IMG]http://i58.tinypic.com/2lld838.jpg[/IMG]

    [IMG]http://i60.tinypic.com/21k9kld.jpg[/IMG]

    shauhncy -

    That looks like the interconnect cable just below and to the right of the rear camera module. You can see it in this step. The teardown is not really meant to be used as instructions; for better results, use one of the many guides for the iPhone 6.

    Jeff Suovanen -

    Anyone know where I can get the Skyworks 77803-20 Mid Band LTE PAD? I need to fix a phone.

    Jason Younger -

  15. HXoUSnfSsMOlk12j
    HXoUSnfSsMOlk12j
    a42HSDkx6Yv5Ovj1

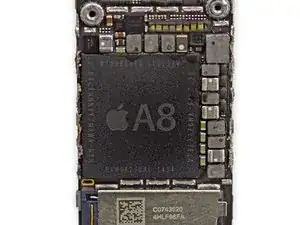

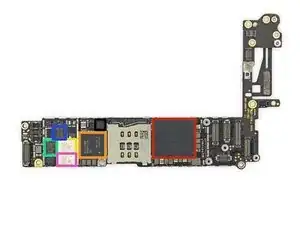

    • Die Vorderseite der Hauptplatine:

    • Apple A8 APL1011 SoC + SK Hynix RAM wie angedeutet durch die Kennzeichnung H9CKNNN8KTMRWR-NTH (wir nehmen an, es ist die 1 GB LPDDR3 RAM, die gleiche wie im iPhone 6 Plus)

    • Qualcomm MDM9625M LTE Modem

    • Skyworks 77802-23 Low Band LTE PAD

    • Avago A8020 High Band PAD

    • Avago A8010 Ultra High Band PA + FBARs

    • SkyWorks 77803-20

    • InvenSense MP67B 6-Achsen Gyroskop und Accelerometer Combo

    Does anybody know why Skyworks doesn't list any of these chips on their site? (I'm curious to see if they indeed support LTE Band 12, even though it's not officially listed as supported yet.)

    Chris -

    If we look on real iPhone 6 or 6 Plus board then we can see near of Gyro is available Accelerometer separated it look like on iPhone 5S, possible combo is used on Prototype board or some Chinese revision but global uses separated ic's of Gyro and Accel.

    Filip Pusca -

    how much of logic board ?

    ahmed -

    and how i can get ?

    ahmed -

    what is e-compass?

    Eagle Jiang -

    Can you remove the EMI sheleds and still have the iPhone work after the repair? It seems like one of the connections on the logic board was broken in the removal of the shields.

    Ryan Scott -

  16. F5NPpFSfDkF5NfPW

    • Mehr ICs auf der Vorderseite der Hauptplatine:

    • Qualcomm QFE1100 Envelope Tracking IC

    • RF Micro Devices RF5159 Antenna Switch Module

    • SkyWorks 77356-8 Mid Band PAD

  17. QYkZeLTWOdDJIKuN

    • Rückseite der Hauptplatine:

    • SanDisk SDMFLBCB2 128 Gb (16 GB) NAND Flash

    • Murata 339S0228 Wi-Fi Module

    • Apple/Dialog 338S1251-AZ Power Management IC

    • Broadcom BCM5976 Touchscreen Controller

    • NXP LPC18B1UK ARM Cortex-M3 Microcontroller (auch bekannt als der M8 motion Coprozessor)

    • NXP 65V10 NFC module + Secure Element (enthält wahrscheinlich einen NXP PN544 NFC Controller)

    • Qualcomm WTR1625L RF Transceiver

    There is the Barometer below the SanDisk NAND Flash. Looks like a BMP from Bosch Sensortec

    Joe Ortaniak -

    Where is the gray outline i cant see it

    russellschoonmakerjr -

  18. MhooDVMe1r6vjEDi
    MhooDVMe1r6vjEDi
    etbnFkhVnclcGOsZ

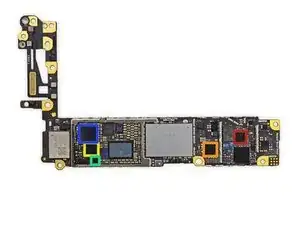

    • Mehr ICs warten auf der Rückseite der Hauptplatine auf uns:

    • Qualcomm WFR1620 receive-only companion chip. Qualcomm sagt aus, dass der WFR1620 notwendig für die Implentierung der Carrier Aggregation mit WTR1625L" ist.

    • Qualcomm PM8019 Power Management IC

    • Texas Instruments 343S0694 Touch Transmitter

    • AMS AS3923 Boosted NFC Tag Front End

    • Wir glauben, dass dies einfach nur eine kleine Überarbeitung des AMS AS3922 ist, das "Zahlungsverkehrsfunktionen in ultra-kleinen Formfaktoren wie SIM znd µSD" erlaubt.

    • Cirrus Logic 338S1201 Audio Codec

    • Ein riesiges und von Herzen kommendes Dankeschön an unsere Kollegen von Chipworks für die Hilfe beim Identifizieren aller technischer Komponente. Wir hätten das definitiv nicht ohne sie geschafft!

    In Step 18, can you identify the chip at the far right of the board, sort of diagonally between the holes at the top right corner and bottom? It's the larger and bottom-most of the two chips at that end of the board, directly above the bottom hole. It appears to also be in the 6 Plus at Step 22 at around the same place on its board.

    jon -

  19. DbsuRZXxVu3biRYm
    DbsuRZXxVu3biRYm
    ePojF1TueUWOeDpT

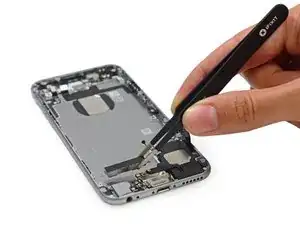

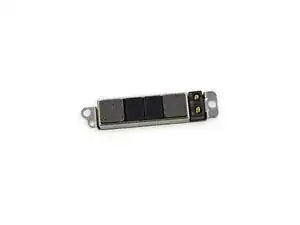

    • Entfernen wir das Vibrationsmodul. Es ist neu...und besser?

    • Mit der Wahl der Vibrationsmechanismen verhält es sich anscheinend wie mit dieser Frage: Coca Cola oder Pepsi? Da es darauf keine klare Antwort gibt, ändert Apple weiterhin das Design der Teile:

    • iPhone 4 (Zusatzmasse)

    • 4S (lineare Schwingungen)

    • 5/5s (Zusatzmasse)

    • Basierend auf den Erscheinungen, vermuten wir, dass Apple bei dieser Auslieferung des iPhones auf lineares Schwingungsdesign gesetzt hat.

  20. 5nWiH4r14EJYwjiv
    5nWiH4r14EJYwjiv
    3ZbJNRYNd3uFm1Qt

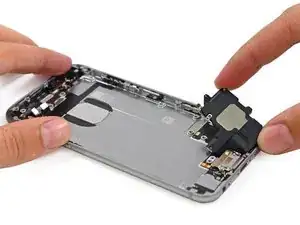

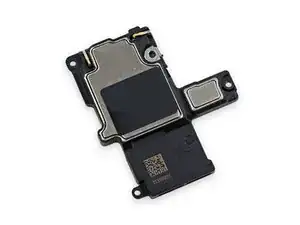

    • Das diesjährige Model stellt ein neues Design für die Lautsprechereinheit zur Schau.

    • Da Kennzeichnungen spärlich sind, vermuten wir, dass es sich um eine winzige Neuerung im Vergleich zum iPhone 5s Lautsprecher handelt.

    They are using a multi-driver speaker, trying to improve the sounds maybe.

    Tom Chai -

    who are the mics and speakers provider? still Knowles or have they changed it? thanks

    Laimo -

    Does anyone know if Knowles is still the supplier of the speakers? Would really appreciate. Thx

    Sam Slant -

    Does the thinner speaker make usage improvement on the space?

    Sam -

  21. ID6FEIBM4itt5ret
    ID6FEIBM4itt5ret
    T4rPkoZQWpUl6CGH

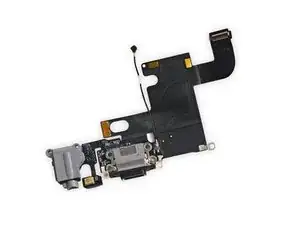

    • Nehmen wir uns Kopfhörerbuchse und Lightning Anschluss vor. Beide sind eine Einheit geworden und hängen am gleichen Kabel.

    • Diese neue Einheit bedeutet, dass du eins nicht ohne das andere ersetzen kannst - was schlechte Nachrichten sind wenn eines der beiden Elemente kaputt geht.

    • Diese neue Einheit bedeutet, dass du eins nicht ohne das andere ersetzen kannst - was schlechte Nachrichten sind wenn du nicht funktionierende Teile hast.

    They were together since the iPhone 5, so what is the point?

    Tom Chai -

    can anyone explain the function of the small wire with the gold connection piece on the lightning port piece?

    Varan Cole -

    I'd guess grounding - but ground to *what**? The case?

    jimwitte -

    This seems to be an antenna coax cable with a miniature coax connector at the end. In the picture, it seems to have been "plugged up" with a small conductive foam piece, I don't see why that is necessary, except for preventing dirt to get in?

    Stephan Fuelling -

    Actually nothing is plugged up—the foam lies on the back/top of the connector. Almost every cable connector in the phone has a foam pad on the top to fill the air gap between the connector and whatever lies above it. Helps keep it from jiggling loose while evenly distributing force over the surface of the connector.

    Jeff Suovanen -

  22. Le4wOQvWHpqAuExJ
    Le4wOQvWHpqAuExJ
    PfUZssAysewiqonC

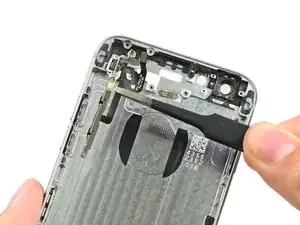

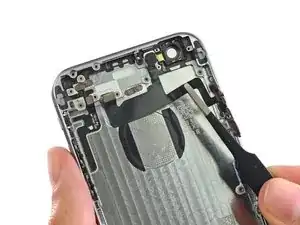

    • Pinzetten vereinfachen unser Leben. Sie erlauben uns, die empfindlichen Kabelkonfektionen, wie diese, die mit dem Power Button und dem Lautstärkeregler in Verbindung stehen, einfach zu entfernen.

    • Auf die gleiche Weise, holen wir auch die Einheiten der Buttons aus ihrer iPhone Schale.

    • Diese Einheiten sehen ähnlich aus wie diejenigen, die wir im iPhone 6 Plus gefunden haben.

    объясните пожалуйста, что за пластинка на которой яблоко, на первом фото. за что она отвечает? она ещё слева и справа прикрыта защитой чёрной.

    l7apoBo3uk WP -

  23. MSuCTMh4VHQMLOO2
    MSuCTMh4VHQMLOO2
    N5ECPfiCtMrVxcsN

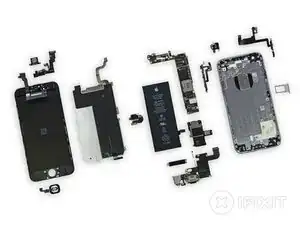

    • Das war's, Leute! Das iPhone 6 verdient respektable sieben von zehn Punkten. Das sind die Gründe:

    • Der Trend der iPhone 5 Reihe wird insofern fortgesetzt, als dass die Displayeinheit als erstes aus dem Telefon ragt, was Bildschirmreparaturen vereinfacht.

    • Der Akku ist einfach zugänglich. Um ihn zu entfernen, benötigt man einen speziellen Pentalobe Schraubendreher und das Wissen, wie man den Klebstoff entfernt. Insgesamt ist es aber nicht schwierig.

    • Das Kabel des Fingerabdrucksensors wurde umgelegt und löst deshalb ein signifikantes Problem, das bei Reparaturen am iPhone 5 auftrat. Außerdem ist es nun sicherer zum Öffnen. (Am 5s reißt das Kabel leicht, wenn ein Benutzer nicht aufpasst, während er das Telefon öffnet.)

    • Das iPhone 6 benutzt immer noch Pentalobe Schrauben am äußeren Gehäuse, weswegen man einen speziellen Schraubenzieher benötigt, um sie zu entfernen.

    • Apple teilt keine Reparaturinformationen für das iPhone 6 mit unabhängigen Reparaturshops oder Verbrauchern.

    wait where is the NFC coils?

    dennis97519 -

    NFC doesn't need "coils" unless it's a low power device. The iPhone is not low power.

    scottwilkins -

    NFC most certainly needs "coils" or a loop antenna to function. This is because of the load modulation defined in the ISO14443 spec. I suspect the antenna is likely the T308S flex shown in step 17 or perhaps integrated into the case using the screw contacts. It would be simple to verify by Ohm'ing out the antenna pins from the AS3922 and the headers from the T308S flex.

    Richard Grundy -

    re: 4355 Z3X2 - design team name for case.

    4355 - weight is 4.55 oz

    Z3X2 - is a little more interesting, Z3X is an unlocking tool for SAMSUNG phones, and this is the first phone with no SAMSUNG chips in it i.e. Apple is unlocked from Sammy!

    Jay -

    Are the plastics bands removable? Do antennas run under them to the outside?

    John -

    The antennas are actually metal side bands, the plastic bands are there just to separate the antennas and the main case.

    Tom Chai -

    Where is the barometer?

    r0534322 -

    Take a look, here is the pressure sensor

    http://www.techinsights.com/teardown.com...

    Joe Ortaniak -

    I think you should also give credit to the unsung hero.....the screw manufacturer! SFS Group in Switzerland derive more than 10% of their total revenue from Apple and provided around 80 parts in each iPhone 5/5S! Were there more or less screws in the 6?

    Adrian M -

    Can anyone tell me where exactly the NFC antenna location is? Tiny in size?

    Andy Yong -

    My video has only static. I think the rear-facing microphone is bad. I think it is right next to the rear-facing flash. How does one replace that microphone?

    mdavisak -

    i hear a metalic noise when i shake my iphone 6, like a screw that is not fast anymore. recommendations? do I have to unmount everything?

    serena184 -

Tinte & Feder

Miroslav Djuric

156735 Reputation

44 Kommentare

Did you take square on high res internal images like you did for the iPhone 5? I love having them as my wallpaper backgrounds. Thanks!

Jamie -

who makes the screen and the driver chip?

adam -

On step 8 you show the home button to have a cable that seems like it connects to the main board .... is this something to take note of when opening it from that bottom edge? Home button in the past contacted to main board with copper springs and not an actual connector

please confirm

Ken -

OK, so Cirrus makes the audio codec. What about the other audio chips? Noise cancellation, audio amp, mic preamp?

Miles -

Anybody know where the Liquid Contact Indicators (LCI's) are located? I didn't see one inside the SIM card reader as it was on the iPhone 5, 5S.

Abel Pajas -

I'm intrigued by the battery improvement and the "identity crisis" with the labelling.

Any chance you could chop one in half to find out if apple is making their own '3D electrode type' batteries using components from multiple countries?

Sebastian -

What is the chip iniside Murata WiFi/BT module?

JJ Wu -

Wu,

I have checked at the MURATA specs it seems they have Broadcom. May be Apple used them as third party for cost effective customer support. This is WLAN and Bluetooth chipset.

http://wireless.murata.com/eng/products/...

Thanks

Bharat

Bharat Penumutchu -

It is hard to rework a BGA chip, but it will be interesting to see if we can upgrade the memory to 2GB.

ogim -

Is it possible to change the camera lens. I think it will gonna break very easy.

Steffen -

I disassembled my iphone, and can not understand where this item came from? Any ideas?

https://www.dropbox.com/s/cmqpk8tuz73shy...

Kolius -

NFC antenna is on the top of phone ,it is just 10MM2.no ferrite attached and just a FPC .

Joe -

Nice, but would be nice to have the antennas torn down also.

Bryce Nesbitt -

A low cost Iphone case is available in Amazon. I have been using it for 2years. It is perfectly fit for Iphone 6 plus cover and easy access of all the phone device. This ultra thin flip case specially designed for Apple Iphone 6plus.

http://goo.gl/H9ovIN

bubun123 -

Can you make a list of all materials and show if you can put it back together

Aditya Khowal -

Ou ce trouve le gps

alexandre -

What cools the processor if anything does it have a cooling system

Eli calvillo -

что такое ма/ч и вт/ч? эта статья промтом переводилась?

tucherone -

The sim is inside but the phone keeps saying no service. I was told it was the antenna. Any ideas on how to fix it?

Sara Reyes -

Can you put the guts of and an iPhone 6 into a 6 plus? Or vice versa?

Chris Bubba -

I have been successful, so yes. vica n versa.

mB

Mick -

After getting opened the iPhone I noticed that on the side edges of the body is a sticky black rubber, so I ask you, you must also replace this sticker?

valerio -

nice teardown... but it would had been nice to know where each screw goes... i had teardown an iphone 6 to change the frame and now all my swcrew are everywhere... was hoping to found where they goes here and boom, nope, a joking teardown... nice

Benjamin Valcourt -

We have a complete set of guides for you right here, including screw locations. Teardowns are just meant to be a fun peek at the hardware and overall repairability, and should not be used as guides. For keeping track of your screws I highly recommend a magnetic project mat—it's one of the best tools I own, and I would prefer never to open an iPhone without one.

Jeff Suovanen -

hey guys,

which component contains the LED light for the flash on the rear camera?

Scott Cornez -

The power button flex has the flas on it

Zander Law -

plz can u refer how to replace ther rear mic near the camera coz i recording videos without sound! tnx

Mohammad Me -

We have a guide for that! The microphone next to the rear facing camera is part of the iPhone 6 Power Button Cable Assembly that you can purchase here. The guide to replace it can be found here. Good luck!

Scott Havard -

Would be nice if you included a photo of the main board with the antenna removed. There is a matching network under the antenna flex cable on the back of the board. If I had an image I could tell if one of the matching components had fallen off of my phone.

gac -

хуй пизда залупа пенис хер

а так спасибо большое за этот гаид

vasyarus -

вот она - русская культура во всей своей красе. вот без тупости и убогости ну ни как обойтись нельзя было. молодец, гордись собой..

SvS -

а можно ли в заблокироаный айфон 6+ поставить микросхему от айфон 6 рабочий разблокированный ? ну или хотябы основную начинку. конечно есть вопрос как это будет выглядеть на экране разрешение ведь разное . или может по от 6 не сможет использовать тачскрин прошивку и тд. и тп. кто пробовал? подскажите.

Olzhas Bekzhanov -

поставить можно но работать не будет)

Андрей Pancir -

What an awesome post! Funny and informative. Well done!

David Kellen -

Useless guide, he skipped the step I needed help on.

iffbas -

Hi iffbas! This is a teardown not a repair guide, for a full set of step-by-step guides, consult our iPhone 6 manual!

Sam Goldheart -

where is the 00095-A piece?

alex roland -

Can you make a list of all materials and show if you can put it back together

王子良 -

Where is the magnetometer located?

Chondita Dayton -

Right under the battery connector there is what I think to be an antenna can some one tell me what it is

y fr -

Seriously… less jokes and more details. What sizes were the Phillips screws? It seems like some were 000 and some were 00. Some were longer than others. It would be nice if we knew where they went.

izraul hidashi -

As stated in the banner at the top, this isn’t a guide—but if it’s instructions you need, we have those over here. Phillips driver sizes are not standardized, and vary from one tool manufacturer to the next, so you’ll just have to test carefully and use whichever one fits best. Using iFixit drivers, I usually prefer a PH00 for iPhone screws, but a PH000 works for virtually all of them as well.

Jeff Suovanen -

what is this thing? whatever it is, it was ripped whenever it came with my phone

Brody Dyer -
