Einleitung
Es ist an der Zeit das größte iPhone auseinanderzunehmen, das Apple jemals auf den Markt gebracht hat. Das iPhone 6s Plus ist nochmal eine Nummer größer als das Plus-Modell vom letzten Jahr und randvoll mit neuen technischen Spielereien.
An diejenigen, die bereits beim iPhone 6s Teardown dabei gewesen sind, willkommen zurück! Bei iFixit haben wir ein Herz aus Schrauben, deswegen widmen wir uns für euch jetzt auch noch dem Gegenstück mit dem gewissen Extra Plus.
Könnt ihr vom Teardown nicht genug bekommen? Wir auch nicht! Folge uns auf Facebook, Instagram oder Twitter für die neuesten Neuigkeiten aus der Welt der Reparaturen.
-
-
Bevor wir diesen bösen Buben unter
das Messerden Spudger legen, fragen wir einfach mal frech drauf los: "Hey Siri, was hast du unter der Haube?" -
Apple A9 Prozessor mit eingebettetem M9 Motion Koprozessor
-
16, 64, oder 128 GB Speicher
-
5,5 Inch 1920 × 1080 Pixel (401 ppi) Retina HD Display mit 3D Touch
-
12 MP iSight Kamera, die Videoaufnahmen in 4K mit 1.22µ Pixeln erlaubt, und eine 5 MP FaceTime HD Kamera
-
7000 Series Aluminum Gehäuse und Ion-X Glas
-
802.11a/b/g/n/ac Wi‑Fi mit MIMO + Bluetooth 4.2 + NFC + 23-band LTE
-
Taptic Engine
-
-
-
Eine Nahaufnahme erlaubt uns einen deutlichen Blick auf die 7000 Series Aluminiumlegierung und die neue Modellnummer A1687.
-
Eine erste Analyse dieser Legierung gibt Aufschluss über die Zusammensetzung: 91.17% Aluminium, 0.08% Eisen, 7.64% Zink, and 0.106% Wolfram.
-
Der höhere Zinkanteil bewirkt eine höhere Reißfestigkeit (und höhere Herstellungskosten) im Vergleich zur 6063 Aluminiumlegierung im iPhone 6.
-

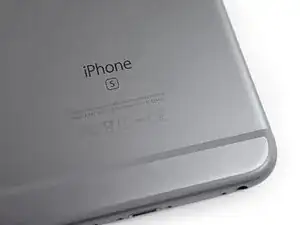

Das kleine ''s'' wirkt etwas verloren auf dem neuen großen Außengehäuse, aber wer sonst kann deinen Freunden vor Augen führen, dass du jedes Jahr ein neues Smartphone kaufst?
-
Apples Aufruf an die Kunden, möglichst schnell auf das jeweils neueste Modell zu upgraden, schadet der Umwelt. So recyclebar wie die Geräte auch immer sein mögen, ein kürzerer Produktlebenszyklus bedeutet erhöhten Kohlenstoffdioxid-Ausstoß und mehr Elektronikschrott.
-
-
-

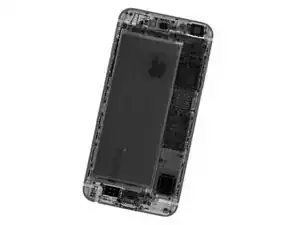

Zeit für einen Sneak Peak! Wie gewöhnlich durchschauen wir das iPhone: Unsere Freunde von Creative Electron haben ihre Reise ins Down Under mitsamt Röntgen-Ausrüstung angetreten.
-
iPhone, lauf besser und versteck dich.
-
Unsere Ingenieure sind nach Australien gereist, um diesen Live-Teardown durchzuführen, aber ohne die Gastfreundlichkeit von Macfixit und Circuitwise wäre nichts gegangen.
-

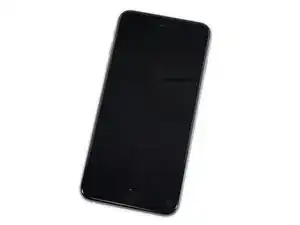

Das ist der Moment, auf den wir alle gewartet haben: Los geht's mit dem Teardown!
-
-
-
Da wir das 6s gerade schon auseinander genommen haben, wissen wir schon wo wir beim Plus anfangen müssen.
-
Unser Teardown Ingenieur bekommt das iPhone in exakt zwei Sekunden auf (eine Sekunde für jede Schraube), er lässt jede Vorsicht fahren... (War nur ein Spaß, er ist natürlich sehr vorsichtig und lässt sich Zeit. Das ist das einzige 6s Plus, das wir haben).
-

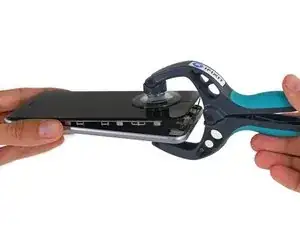

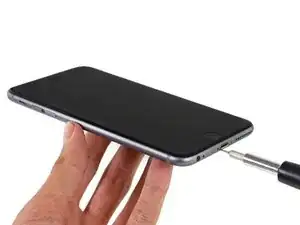

Genau wie beim iPhone 6s, sind beim 6s Plus Klebestreifen rundum innen am Rahmen angebracht. Glücklicherweise hat der Kleber keine Chance gegen unseren iSclack.
-
Die Hindernisse "Kleber" und "Pentalobe-Schrauben" haben wir hinter uns gelassen. Wir sind drin!
-
-
-
Der Akkuanschluss ist unsere erste Priorität auf unserem Weg zum Ruhm im Teardownbereich .
-
Genau wie beim 6s, sind wir sehr erfreut, als wir feststellen, dass innen nur Kreuzschlitzschrauben verwendet wurden. Je weniger Pentalobe Schrauben, desto glücklicher sind wir.
-
-
-

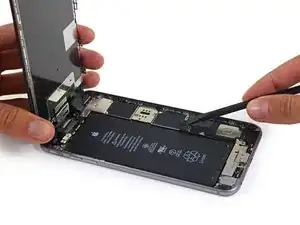

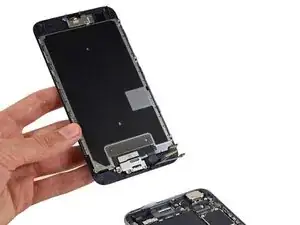

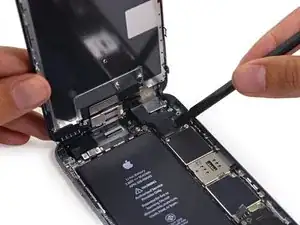

Dreimal den Spudger gewedelt und schon ist das Display unten.
-
Ein Blick auf die Waage und wir stellen fest: Die Displayeinheit des 6s Plus wiegt 80g, während die des 6s nur mickrige 60 Gramm auf die Waage bringt.
-
Diese erstaunlichen 33% Steigerung haben wir der neuen 3D Touch Technologie von Apple zu verdanken. Die ist ein ganz schöner Brocken.
-

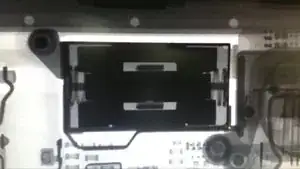

Ein paar Röntgenstrahlen enthüllen ein paar Chips, die das Display huckepack hat.
-
-
-
Eine neue Klammer sichert die (winzige!) Taptic Engine und ihr neues Kabel.
-
Die Taptic Engine im 6s Plus misst 8mm mal 15 mm, im Vergleich zu den 6mm mal 35mm im 6s.
-
Keine Frage—es ist perfekt in die Umgebung eingepasst.
-

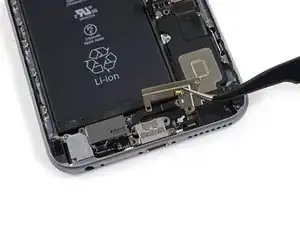

Die Taptic Engine hat außerdem einen kleinen Gummipuffer, der am Mikrofon anliegt.
-
-
-
Wir katapultieren die Taptic Engine zurück, wo sie hingehört.
-
Sie weiß allerdings nicht, dass sie beobachtet wird.
-
-
-
Jetzt kommt der Akku dran. Wir werden von alten Bekannten begrüßt – Ziehlaschen.
-
Bitte bleibt uns für immer erhalten, liebe Ziehlaschen.
-

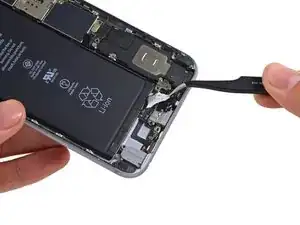

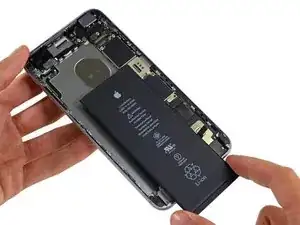

Ähnlich wie beim 6s und dem 6er zuvor, ist das Entfernen des Akkus leicht – einfach an den 3 Laschen ziehen. Zumindest ist es das, solange du nicht zu leicht und nicht zu fest daran ziehst.
-

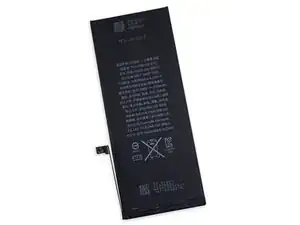

Die Akkukapazität des 6s beträgt 2750 mAh (10.45 Wh); ein bescheidener Rückgang um 165 mAh im Vergleich zum letztjährigen 6 Plus.
-
-
-
Zum zweiten Mal heute pflücken wir die 12 MP iSight Kamera aus ihrer Einbuchtung und schauen sie uns näher an.
-

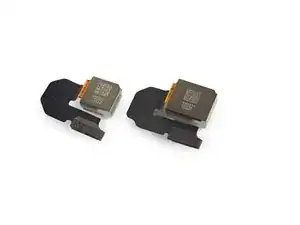

Auf den ersten Blick weist die iSight Kamera im 6s Plus große Ähnlichkeiten zu der 6s Kamera auf. Wenn beide Kameras nebeneinander liegen, wird jedoch deutlich, dass die zusätzliche Hardware des Optischen Bildstabilisators einiges an Raum einnimmt.
-
-
-
Die nächste Stufe des Spiels: Die Entfernung des Logic Boards
-
Mit dem Können eines Blackjackdealers, wirbeln wir die
KartenKabel herum. -

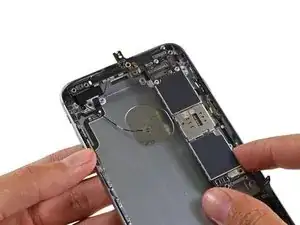

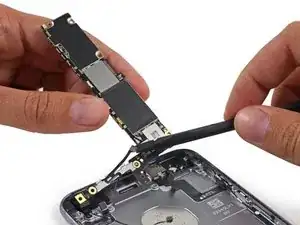

Wir holen das Logic Board aus dem Gehäuse, um es genauer zu untersuchen. Voller Vorfreude auf die viele Chips, die in Kürze unseren (Teardown-) Tisch bevölkern werden...
-
-
-

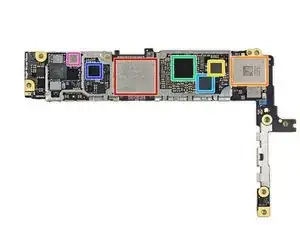

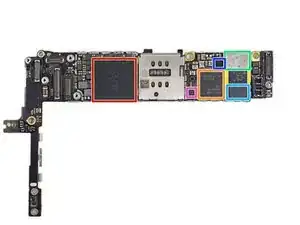

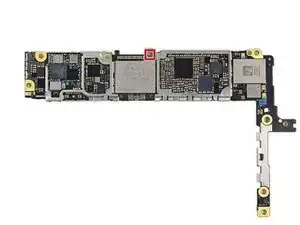

Frische Chips à la carte:
-
Apple A9 APL1022 SoC + SK Hynix LPDDR4 RAM wie durch die Aufschrift H9HKNNNBTUMUMR-NLH ersichtlich (wir gehen von 2 GB LPDDR4 RAM aus, so wie im iPhone 6s)
-
Qualcomm MDM9635M LTE Cat. 6 Modem (vs. dem MDM9625M vom iPhone 6)
-
TriQuint TQF6405 Power Amplifier Module
-
Skyworks SKY77812 Power Amplifer Module
-
Avago AFEM-8030 Power Amplifier Module
-
Qualcomm QFE1100 Envelope Tracking IC
-
Wahrscheinlich eine Kombination aus InvenSense 6-Achsen Gyroskop und Beschleunigungsmesser
-
-
-

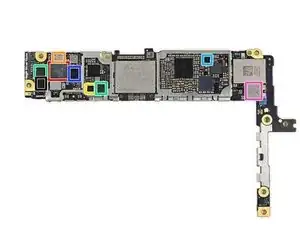

Und hier die Beilage von der Rückseite des Logic Boards:
-
SK Hynix H23QDG8UD1ACS 16 GB NAND Flash
-
Universal Scientific Industrial 339S00043 Wi-Fi Module
-
NXP 66V10 NFC Controller (vs. 65V10 im iPhone 6)
-
Apple/Dialog 338S00122 Power Management IC
-
Apple/Cirrus Logic 338S00105 Audio IC
-
Qualcomm PMD9635 Power Management IC
-
Skyworks SKY77357 Power Amplifier Module (wahrscheinlich eine Neuauflage des SKY77354)
-
-
-
Murata 240 Front-End Module
-
RF Micro Devices RF5150 Antenna Switch
-
NXP 1610A3 (wahrscheinlich eine Neuauflage des 1610A1 im iPhone 5s und 5c)
-
Apple/Cirrus Logic 338S1285 Audio IC (wahrscheinlich eine Neuauflage des 338S1202 Audio-Codecs im iPhone 5s)
-
Texas Instruments TPS65730A0P Power Management IC
-
Qualcomm WTR3925 Radio Frequency Transceiver
-
Skyworks SKY13701 Cellular and GPS Receive LNA-Filter Module
-
Texas Instruments TI 57A5KXI
-
-
-

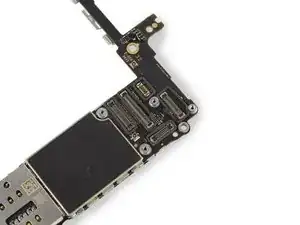

Teardown Update! Wie schon im iPhone 6s gesehen sind die Anschlüsse des Logic Boards von kleinen Silikon-Dichtungen geschützt.
-
Dies sind wahrscheinlich die im März von Apple patentierten wasserfesten Silikon-Dichtungen.
-
Kürzliche Tests bewiesen, dass die 6s Generation etwas besser gegen Spritzwasser geschützt ist. Aber warum sagt Apple nichts über diese Verbesserung der neuen Geräte?
-
-
-

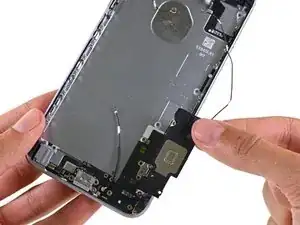

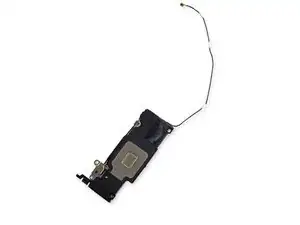

Wir erreichen die tiefsten Tiefen des 6s Plus und treffen auf den Lautsprecher und seinen Weggefährten, eine kleine Antenne.
-
Wie im 6s finden wir einen sehr ähnlichen Lautsprecher zu dem im originalen 6 Plus vor— leicht modifiziert in der Form, aber ansonsten identisch.
-
-
-

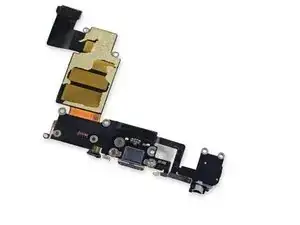

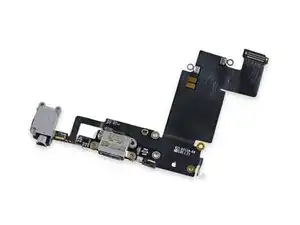

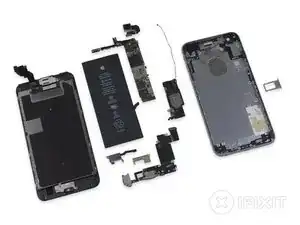

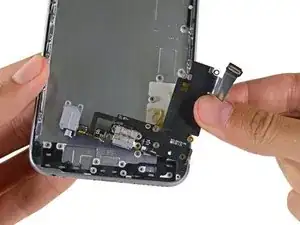

Hellas, wir sind beim letzten Teil des Puzzle-Teardowns angelangt: Der Lightning Kabel Baugruppe.
-
Die Lightning Kabel Baugruppe zeigt uns nichts, was wir nicht schon zuvor gesehen haben, außer ein zusätzliches zweites Mikrofon.
-
-
-
Das iPhone 6s Plus verdient 7 von 10 Punkten auf der Reparierbarkeitsskala:
-
Die Displayeinheit ist weiterhin die erste Komponente, die man entnehmen kann, was Bildschirmreparaturen leicht macht.
-
Der Akku ist einfach zugänglich. Um ihn zu enfernen, benötigt man einen Pentalobe-Schraubenzieher und das Wissen, wie man den Kleber entfernt, aber es ist alles in allem nicht schwierig.
-

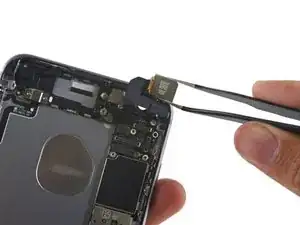

Das Touch ID Kabel ist am Logic Board befestigt, was Reparaturen erschwert.
-
Beim iPhone 6s werden für das Außengehäuse noch immer proprietäre Pentalobe-Schrauben verwendet, was einen Spezial-Schraubenzieher erfordert, um sie zu entfernen.
-
