iPod Classic Teardown

Veröffentlicht: 25/09/09

Teardown

Einleitung

Wir zerlegten diesen iPod am 7. September 2007

  1. vgUXDSHfXwkKkgZb

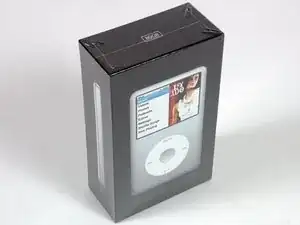

    • Apple lieferte zwei neue iPods am gleichen Tag aus und wir nahmen zwei neue iPods am gleichen Tag auseinander (naja, also in der gleichen Schicht).

    • Die Überschrift zu diesem Bild ist: " Auf ins Abenteuer".

  2. Sgm1XxAegibw2KtV

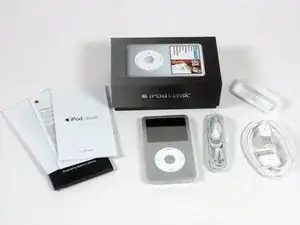

    • In der Verpackung finden wir:

    • Eine größere Anleitung für einen größeren iPod.

    • Ein USB zu iPod-Kabel.

    • Kopfhörer.

    • Eine Einlage für das Dock, um die unterschiedlichen Dicken von 80 GB und 160 GB Modellen auszugleichen.

    • Und einen schlanken silberfarbenen iPod Classic.

  3. XwWppdEW62MvTYol

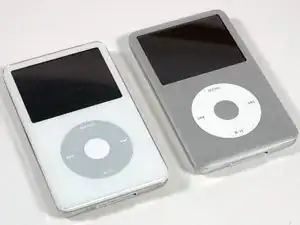

    • Hier liegen der 80 GB Classic und der 30GB Video nebeneinander. Das Erscheinungsbild ist gleich, der Sieger ist aber der Classic mit seinem größeren Speicher.

    • Die Vorderseite besteht aus galvanisiertem Aluminium. Sie ist leicht gewölbt, im Gegensatz zur flachen Plastikvorderseite des Video.

  4. KWHn5JXUkc3JqtUk

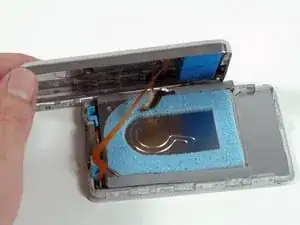

    • Jawoll, drinnen sieht alles gleich aus.

    • Wer gut aufgepasst hat, merkt, dass wir schon Zeit gebraucht haben, um hineinzukommen. Du fragst, wieso? Bei der Vorderseite des Classic wurden die Kunstofflaschen durch Metalllaschen ersetzt. Diese neuen Laschen fassen wesentlich besser, deswegen ist das Gehäuse auch schwieriger zu öffnen.

  5. KNLJNsrCIAXWlvP5

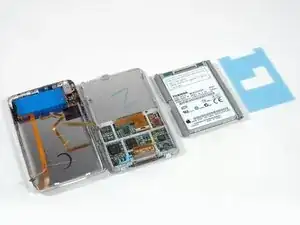

    • Im Nano nimmt der Akku den meisten Platz ein, beim Classic ist dagegen die Festplatte der Chef.

  6. p4eOOZUL2uDgXlKe

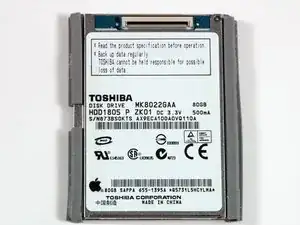

    • Beim Einsteigermodell Classic hat die Festplatte 80 GB, was ja nichts Neues für einen iPod ist. Die 80 GB Platte des Video ist aber 8 mm dick, die des Classic dagegen nur 5 mm.

    • Danke, Toshiba.

    i have a hard drive of ipod 16 gb. how to identify the ipod of whose it is?

    Dipesh Pandit -

    if the hard drive is a small gb the version it is so in this case the ipod should be 2nd or 3rd generation.

    error sans -

  7. QLHXkf6n6ILugKSA

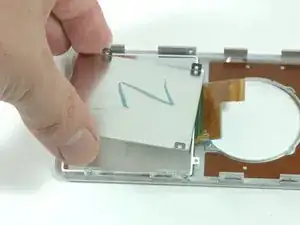

    • Eine neue Metallplatte auf der Rückseite des Displays hat uns überrascht. Vielleicht soll sie das Display verstärken, um Brüche zu verhindern?

  8. Wq1sYlTdJDBMV2Wf

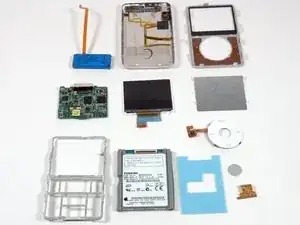

    • Hier sind alle Einzelteile. Einige Bemerkungen dazu:

    • Der Akku ist genau der gleiche wie im 30 GB Video.

    • Das Logic Board ist jetzt mit zwei Schrauben am Metallrahmen befestigt. (Im Gegensatz zum Video, wo es keine Schrauben gab.)

    • Das neue Display ist um einiges dünner als das des Video (ungefähr siebzig Prozent der Dicke).

    add a coment

    Samir Kulla -

  9. hRde35rX3i5Q4muf

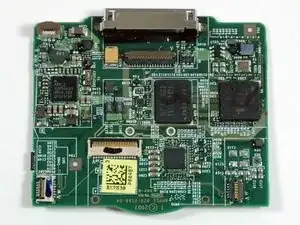

    • Eine Ansicht der Oberseite des Logic Boards.

  10. ULAOElh1rulQIvUO

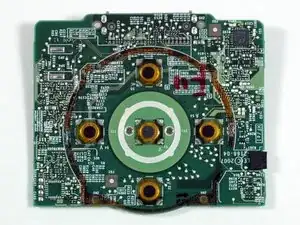

    • Eine (schönere) Ansicht der Unterseite des Logic Boards.
