Einleitung
Diese Anleitung zeigt wie du den Laptop öffnest. Das ist Voraussetzung für viele Reparaturen, z. B. Akku- oder SSD-Wechsel.
Werkzeuge
-
-
Laptop zugeklappt auf den Deckel legen und wie im Bild ausrichten
-
Es gibt 3 verschiedene Schraubenlängen:
-
4 Stk. PH1 12 mm (orange)
-
3 Stk. PH1 10 mm (gelb)
-
4 Stk. PH1 7 mm (grün)
-
Die Schrauben müssen später an wieder an der richtigen Stelle verbaut werden, da sonst etwas beschädigt werden kann.
-
Entferne die Schrauben und sortiere Sie der Länge nach.
-
-
-
Gerät umdrehen und aufklappen.
-
Achtung: Sobald die Tastatur gelöst ist, müssen erst 4 Flachbandkabel entfernt werden, bevor die Tastatur abgenommen werden kann!
-

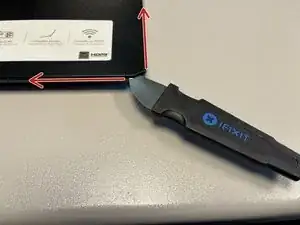

Den Jimmy vorsichtig an der rechten unteren Ecke der Tastatur in den Spalt zwischen Gehäuse und Tastatur hineinschieben.
-
Von dieser Position aus abwechselnd nach links und oben hebelnd vorarbeiten, bis die Tastatur lose auf dem Gehäuse liegt.
-
-
-
Es müssen 4 Kabel entfernt werden!
-

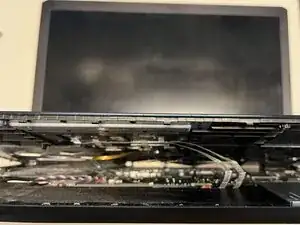

Tastatur unter dem Touchpad vorsichtig, Richtung Bildschirm aufklappen.
-
Mithilfe des Spudgers die schwarze Verriegelung des Flachbandkabels hochklappen und das Kabel vorsichtig herausziehen. Wiederhole dies für jedes der vier Flachbandkabel.
-
-
-

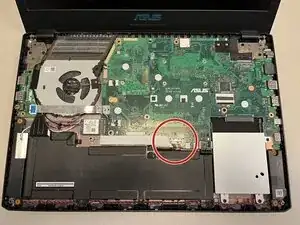

Batterie stecker lokalisieren
-

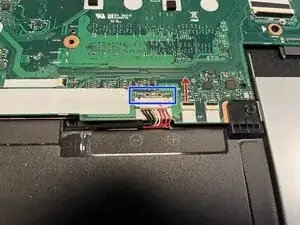

Die Metallklammer (blaues Rechteck) nach oben schieben.
-

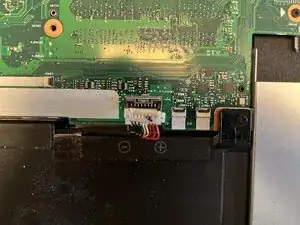

Mit dem Spudger den weißen Stecker nach oben herausheben.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
