Asus ROG Ally Akku tauschen

Schalte das Gerät komplett aus und ziehe alle Stecker ab.

Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.

Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.

Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.

Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.

Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.

Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.

Entferne die Rückabdeckung.

Ziehe die schwarze Kunstoffabdeckung zwischen den Lüftern mit den Fingern ab und entferne sie.

Drücke die Klemmleiste mit dem flachen Ende des Spudgers vom Stecker weg, um ihn zu entsichern.

Setze einen Spudger mit dem flachen Ende unter die Mitte des Akkusteckers.

Hebe den Stecker gerade nach oben aus seinem Anschluss heraus und trenne den Akku ab.

Entferne die vier Kreuzschlitzschrauben #00, mit denen der Akku befestigt ist:

Zwei 9,6 mm lange Schrauben nahe der Mitte in der Oberkante.

Zwei 3,4 mm lange Schrauben an der linken und rechten Kante.

Halte das Flachbandkabel, das oben am Akku verläuft, mit einer Hand aus dem Weg.

Hebe den Akku mit der anderen Hand gerade nach oben und entferne ihn.

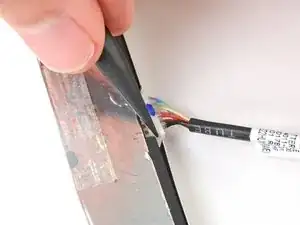

Halte die äußeren Akkuzellen mit einer Hand gut fest.

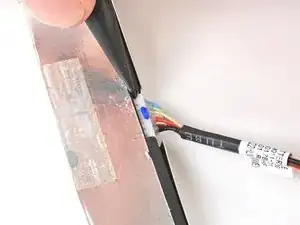

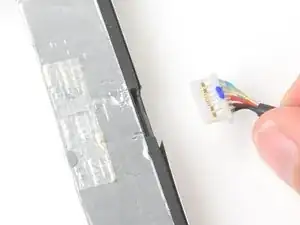

Drücke mit der anderen Hand mit einer Spudgerspitze abwechselnd auf beiden Seiten des Akkusteckers, bis er allmählich aus seinem Anschluss herauskommt.

Drücke den Stecker behutsam teilweise in den Anschluss hinein.

Drücke mit dem Spudger auf die Außenkanten des Steckers, bis er ganz in den Anschluss hineingleitet.
