Einleitung

Diese Anleitung zeigt, wie die Lautsprecher im Asus ROG Ally getauscht werden.

Die beiden Lautsprecher sind mit Kabeln verbunden und müssen gemeinsam ausgetauscht werden.

Wenn der Ton deines Gerätes knistert, rauscht, Aussetzer hat oder nicht vorhanden ist, müssen wahrscheinlich die Lautsprecher ausgetauscht werden.

  1. R35152aPXbWqJyIE
    R35152aPXbWqJyIE
    SR2iR5Ba2cLvbPvl
    RNWYTLOLBduXfPut
    • Entlade den Akku vor Reparaturbeginn auf unter 25%. Ein geladener Lithium-Ionen-Akku kann Feuer fangen, wenn er beschädigt wird.

    • Schalte das Gerät ganz aus und stecke alle Kabel ab.

    • Wenn eine microSD-Karte eingebaut ist, dann entferne sie. Die Karte kann beim Ausbau der Hauptplatine leicht beschädigt wird.

    • Es ist empfehlenswert, das Gerät auf ein weiches Tuch abzulegen um Beschädigungen während der Reparatur zu vermeiden.

  2. IIaUFJ63RLGmQ4Ui
    IIaUFJ63RLGmQ4Ui
    G1oNRVqSWLPJQuue
    • Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede genau an ihren angestammten Platz zurück kommt.

    • Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.

    • Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.

    • Versuche nicht, diese Schraube ganz zu entfernen.

  3. huPyGW1EUkBGsSTE
    huPyGW1EUkBGsSTE
    M6IvvHetKHCpTy4U
    qi5vI6QX1xftg3B1
    • Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.

    • Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.

  4. fFjsjRQ13SIhxyu3
    fFjsjRQ13SIhxyu3
    lY53VEwZPpoX4qpK
    q2nIrM1nNHBw6RmS
    • Die Rückabdeckung ist rundum mit Kunststoffclips befestigt. Du solltest es hören und spüren, wenn sie sich lösen.

    • Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.

    • Halte das Plektrum steil nach oben unter die Rückabdeckung, damit sich die Clips leichter lösen.

  5. ahsmjIA4qJNspYWG
    ahsmjIA4qJNspYWG
    B5LPMX4LkZDJYRC3
    TZXfUcBeqUFOe1ZG
    • Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.

    • Entferne die Rückabdeckung.

    • Lege die Rückabdeckung beim Zusammenbau auf das Gerät zurück und drücke sie rundherum gut fest, um die Clips einzurasten.

  6. jQPeBj2BVKbLBN1V
    jQPeBj2BVKbLBN1V
    Y2sVM6bPZY5DAexF
    KpdHtIuZHElCKIhY
    • Ziehe die schwarze Kunstoffabdeckung zwischen den Lüftern mit den Fingern ab und entferne sie.

    • Lege die Abdeckung zur Seite, du benötigst sie beim Zusammenbau wieder.

  7. ywTPiJrPDp4C6LFv
    ywTPiJrPDp4C6LFv
    5Imk2CG6LxgBGjXQ
    jQW5Ksl6jsM5MwFV
    • Der Akkustecker ist an der Oberkante mit einer metallenen Klemmleiste gesichert.

    • Drücke die Klemmleiste mit dem flachen Ende des Spudgers vom Stecker weg, um ihn zu entsichern.

  8. PTJH4CBci1dIii3b
    PTJH4CBci1dIii3b
    ykPZfc1YrAbFXKyf
    B4Ai3WpAhwyLZIPB
    • Achte darauf, dass die Klemmleiste den Akkustecker nirgendwo überdeckt, du könntest sonst den Anschluss oder die Klemmleiste beschädigen.

    • Setze einen Spudger mit dem flachen Ende unter die Mitte des Akkusteckers.

    • Hebe den Stecker gerade nach oben aus seinem Anschluss heraus und trenne den Akku ab.

    • Drücke beim Zusammenbau den Stecker fest mit den Fingern oder dem flachen Ende des Spudgers in den Anschluss, bis er einrastet.

    This is incredibly risky as you can wedge the connector off the main board, and it's way easier/safer to disconnect the connector from the batter itself (other end)

    Steve M -

  9. GAhlNecdVOaHrC1M
    GAhlNecdVOaHrC1M
    uTAjNQewJWZl1GiM
    FVPF3iFLUDFbHoEk
    • Entferne die vier Kreuzschlitzschrauben #00, mit denen der Akku befestigt ist:

    • Zwei 9,6 mm lange Schrauben nahe der Mitte in der Oberkante.

    • Auf der Schraube nahe beim linken Lautsprecher ist ein Warnaufkleber. Durchsteche ihn mit einem Schraubendreher oder ziehe ihn mit einer Pinzette ab.

    • Zwei 3,4 mm lange Schrauben an der linken und rechten Kante.

  10. wPtq4WaTaJ312EYv
    wPtq4WaTaJ312EYv
    wOdBU5qilYbTDoMZ
    ar5TBqWdOlsQXohT
    • Halte das Flachbandkabel, das oben am Akku verläuft, mit einer Hand aus dem Weg.

    • Hebe den Akku mit der anderen Hand gerade nach oben und entferne ihn.

  11. EMuvEMUEhbmdWSiR
    EMuvEMUEhbmdWSiR
    KcReo5Aye1FRJK6h
    vrPs6GFNd5qFBwK4
    • Der linke Lüfter befindet sich von dir aus gesehen auf der rechten Seite, da das Gerät mit der Unterseite nach oben liegt.

    • Setze einen Spudger mit der Spitze zwischen das Klebeband an der Oberkante des Lüfters und dem Schaumstoff am Kühlkörper.

    • Schiebe den Spudger unter dem Klebeband entlang und trenne es vom Schaumstoff ab.

    • Drücke das Klebeband beim Zusammenbau wieder am Schaumstoff fest.

  12. JLUa6nACtoXTWNmL
    JLUa6nACtoXTWNmL
    uhlERMHArLlCvejM
    • Entferne die 9,6 mm lange Kreuzschlitzschraube #00, die den linken Lüfter befestigt.

  13. AoyeZOZXnlvcm1vh
    AoyeZOZXnlvcm1vh
    SDyBGlXtZMix66WI
    AGp5C6Tbcnb3mNMn
    • Hebe den linken Lüfter vorsichtig hoch und lege ihn auf dem Schaumstoff ab, um an die Lüfterkabel heranzukommen.

    • Spanne die Kabel nicht zu stark an, sie können leicht kaputt gehen.

  14. 5DItGGeHEjRctKQE
    5DItGGeHEjRctKQE
    iIZP2iQdKRLjxRIP
    rpYSlLqiFD1ONWEV
    • Sei bei den nächsten beiden Schritten sehr vorsichtig und beschädige nicht die Bauteile an der Oberfläche der Hauptplatine.

    • Nimm eine Pinzette um das Stück Klebeband abzuziehen, mit dem die Lüfterkabel auf der Hauptplatine befestigt sind.

    • Lege das Klebeband zur Seite, du benötigst es beim Zusammenbau wieder.

  15. UqawkT32AqqiPBQ4
    UqawkT32AqqiPBQ4
    4gyPweeA5eWIQeyR
    • Ziehe den Stecker am Lüfterkabel mit einer gewinkelten Pinzette gerade aus seinem Anschluss heraus.

    • Wenn das nicht leicht geht, dann ruckle den Stecker beim Herausziehen vorsichtig seitlich hin und her.

  16. OPdHW55B3NeK6I2b
    • Entferne den linken Lüfter.

    • Wenn bei deinem Ersatzlüfter kein Klebeband dabei ist, dann übertrage es vom alten Lüfter auf den neuen.

  17. icBWqAC61PgN2IOn
    icBWqAC61PgN2IOn
    TJ3uckq22MIktw1P
    JCIGjYImf2IbWNrF
    • Der rechte Lüfter befindet sich von dir aus gesehen auf der linken Seite, da das Gerät mit der Unterseite nach oben liegt.

    • Setze einen Spudger mit der Spitze zwischen das Klebeband an der Oberkante des Lüfters und dem Schaumstoff am Kühlkörper.

    • Schiebe den Spudger unter dem Klebeband entlang und trenne es vom Schaumstoff ab.

    • Drücke das Klebeband beim Zusammenbau wieder am Schaumstoff fest.

  18. GHJjA1ac2yiHgaUd
    GHJjA1ac2yiHgaUd
    nUDveNUyUWAEVwJO
    • Entferne die 9,6 mm lange Kreuzschlitzschraube #00, die den rechten Lüfter befestigt.

  19. SF3YqerMenQKn6JW
    SF3YqerMenQKn6JW
    iORmMtAxI3X1GvdW
    SukRMqIIHlCLEdqJ
    • Hebe den rechten Lüfter vorsichtig hoch und lege ihn auf dem Schaumstoff ab, um an die Lüfterkabel heranzukommen.

    • Spanne die Kabel nicht zu stark an, sie können leicht kaputt gehen.

  20. GoRdoGgtF3XFWs2S
    GoRdoGgtF3XFWs2S
    2uIErVClIsimWPKs
    fSnLCTIYnSVVUtJt
    • Sei bei den nächsten beiden Schritten sehr vorsichtig und beschädige nicht die Bauteile an der Oberfläche der Hauptplatine.

    • Nimm eine Pinzette um das Stück Klebeband abzuziehen, mit dem die Lüfterkabel auf der Hauptplatine befestigt sind.

    • Lege das Klebeband zur Seite, du benötigst es beim Zusammenbau wieder.

  21. 1YiqPGdvLoc1gGcp
    1YiqPGdvLoc1gGcp
    XhoLuHmltXxwe3La
    • Ziehe den Stecker am Lüfterkabel mit einer gewinkelten Pinzette gerade aus seinem Anschluss heraus.

    • Wenn das nicht leicht geht, dann ruckle den Stecker beim Herausziehen vorsichtig seitlich hin und her.

  22. sXCHVG3SVldbJVqy
    • Entferne den rechten Lüfter.

    • Wenn bei deinem Ersatzlüfter kein Klebeband dabei ist, dann übertrage es vom alten Lüfter auf den neuen.

  23. 6beZkFFJqFOSn4Co
    6beZkFFJqFOSn4Co
    g12d5UQnblDeky3b
    eb1uclhmsMP3TnqK
    • Der rechte Joystick befindet sich von dir aus gesehen auf der linken Seite, da das Gerät mit der Unterseite nach oben auf der Arbeitsfläche liegt.

    • Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zum rechten Joystick auf der rechten Joystick-Platine.

    • Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

  24. ZVtWjgRpfOcxifNT
    ZVtWjgRpfOcxifNT
    uTsiEaUK11CFDM3a
    RVnKKTsNZeODHMLE
    • Klappe den Sicherungsbügel am ZIF-Anschluss des Steckers für den Ring am rechten Joystick hoch.

    • Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

    • Die schwarze Linie am Kabel des ZIF-Anschlusses markiert die Kontaktzone. Beim Zusammenbau musst du das Kabel bis zu dieser Linie einschieben.

  25. lxqTfbRgV3yMGYKH
    lxqTfbRgV3yMGYKH
    AtcG6shxxS6phB52
    ACZdysfhO51grfdT
    • Entferne die vier 3,7 mm langen Kreuzschlitzschrauben #00, mit denen die rechte Joystick-Einheit befestigt ist.

    • Halte das Gerät beim Zusammenbau auf der linken Seite hoch, während du die Schrauben anziehst, damit der Joystick nicht auf die Arbeitsfläche drückt und herauskommt.

  26. PAWhTPjVImB2X35D
    PAWhTPjVImB2X35D
    NcDBZpTFyCuIpZjL
    bfRFeTiIOHg4LIEf
    • Setze einen Spudger mit dem flachen Ende zwischen die untere linke Kante der Joystick-Einheit und dem Gehäuse ein.

    • Heble die Joystick-Einheit nach oben und entferne sie.

    • Beim Zusammenbau:

    • Halte die Platine mit dem Joystick nach unten über das Gerät.

    • Fädle das Kabel zum Ring des Joysticks durch seinen Ausschnitt auf der Platine.

    • Hebe das Gerät an der linken Kante hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der linken Kante in die Pfosten passen. Die Platine sollte dann stabil an ihrem Platz bleiben.

  27. kpBGNpoDXJFXNALf
    kpBGNpoDXJFXNALf
    2PI3iLUJ6XcPXywt
    DiHvMs5UOysteGG3
    • Klappe den Sicherungsbügel am ZIF-Anschluss des Joystick-Verbindungskabes an der linken Joystick-Platine mit einem Spudger oder deinem Fingernagel hoch.

    • Fasse die blaue Lasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

  28. fHEvgaXRd1tSNUWx
    • Entferne das Verbindungskabel und lege es zur Seite. Du benötigst es beim Zusammenbau wieder.

  29. XIZf3IJPRZeclRrQ
    XIZf3IJPRZeclRrQ
    UHSCIWAWDvP3KtEl
    E2trVbMTjCcBNQ1f
    • Klappe den Sicherungsbügel am ZIF-Anschluss des linken Joystickrings mit der Spudgerspitze hoch.

    • Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

  30. uOPGFYu4HZBl5BoX
    uOPGFYu4HZBl5BoX
    Vn4XEqWcwaADJwME
    • Ziehe das Klebeband über dem ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit einer Pinzette ab.

  31. EEsVLrTvrmNIdOye
    EEsVLrTvrmNIdOye
    IQSVd3cW62u24kHB
    buMO2qVMkqBjK3P3
    • Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit dem flachen Ende des Spudgers oder deinem Fingernagel hoch.

    • Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

    • Der Kontaktbereich des ZIF-Anschlusses ist mit einer schwarzen Linie markiert. Schiebe das Kabel beim Zusammenbau bis zu dieser Linie in den Anschluss hinein.

  32. wt2In5YeqLoNZ3wk
    wt2In5YeqLoNZ3wk
    BpofjA26EYQlVXsh
    teOwL3LOH4ARhhUS
    • Entferne die vier 3,4 mm langen Kreuzschlitzschrauben #00, mit denen die linke Joystick-Einheit befestigt ist.

    • Halte beim Zusammenbau das Gerät an der rechten Seite so weit hoch, dass der Joystick nicht auf die Arbeitsfläche drückt und herausspringt, während du die Schrauben anziehst.

  33. YtLtWfqLETkKuiWH
    YtLtWfqLETkKuiWH
    E5TArHbuCCsf1KCd
    IIPkYubwAUNOh2xj
    • Setze einen Spudger mit dem flachen Ende unter die Joystick-Einheit und den Rahmen.

    • Heble die Joystick-Einheit hoch und entferne sie.

    • Beim Zusammenbau:

    • Halte die Platine mit dem Joystick nach unten über das Gerät.

    • Führe das Kabel zum Joystickring durch den Ausschnitt auf der Platine.

    • Hebe das Gerät an der rechten Seite hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der rechten Kante über die Passstift gehen. Die Platine sollte an ihrem Platz fest bleiben.

  34. eAONaSt1M3iP5J23
    eAONaSt1M3iP5J23
    hWGJp3MixWIoxrAY
    2oek2JcymSdU3WRE
    • Hebe den Sicherungsbügel am ZIF-Anschluss des Displaykabels in der unteren linken Ecke der Hauptplatine mit dem flachen Ende des Spudgers oder deinem Fingernagel hoch.

    • Fasse die orangene Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

  35. ZMSdZ52MabGUavKN
    ZMSdZ52MabGUavKN
    vCgdP4A1cdZ5EI1K
    OeKKQ5EBxmyly2RI
    • Heble den Druckstecker der Einschalttaste mittig am oberen Rand der Hauptplatine mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

    • Um Druckstecker so wie diesen hier wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite festdrücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke ihn nicht mit Gewalt hinein. Wenn er falsch sitzt können die Kontakte verbogen und dauerhaft beschädigt werden.

  36. JsZk5qHBrE5cPRxg
    JsZk5qHBrE5cPRxg
    gJMohY6aZrlWSmuo
    NgvABtwPRxNpJQIJ
  37. dixmFr3jdCes5GmA
    dixmFr3jdCes5GmA
    wAY6BF4P5ibBnG2D
    ZWZgjccFJoEu3BO2
    • Schiebe eine der beiden Spitzen einer gewinkelten Pinzette unter einen der metallenen Koaxialstecker Nähe der oberen linken Ecke auf der Hauptplatine.

    • Hebe nur den Metallstecker hoch, nicht das Kabel.

    • Hebe behutsam nach oben und trenne das Kabel ab.

    • Trenne auf gleiche Weise den anderen Antennenstecker ab.

  38. 2mjBsdXcQYYsK1ES
    2mjBsdXcQYYsK1ES
    ONCro1UYgxcflLCX
    HGAXU1VA4GNbpQp1
    • Entferne die neun 3,4 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatine befestigt ist.

  39. 3BWHk5OIHy3JrrkT
    3BWHk5OIHy3JrrkT
    vurhEHIMLLiEIo2V
    qxV5UNQIfPHoxckI
    • Wenn du eine microSD-Karte eingebaut hast, musst du sie entfernen.

    • Halte das Gerät mit einer Hand gut fest.

    • Hebe die Hauptplatine mit der freien Hand an der Unterkante an und ziehe sie am Rahmen nach unten. Entferne sie dann.

    • Beim Zusammenbau:

    • Hebe das Gerät an der Oberkante an, so dass die Aktionstasten und das Schiebepad die Arbeitsfläche nicht berühren.

    • Kontrolliere nochmals, ob die Tasten ganz und richtig in ihren Öffnungen sitzen. Wenn dies nicht der Fall ist, lösen sie nicht richtig aus.

    • Halte das Gerät weiter hoch und schiebe die Hauptplatine mit der freien Hand schräg geneigt an ihren Platz.

    • Achte darauf , dass die Tasten bei den oberen Ecken unter die Kunstoffpuffer gehen und die Anschlüsse an der Oberkante in ihren Ausschnitten sind.

  40. N2JnYXnePfiFE2Wk
    N2JnYXnePfiFE2Wk
    C1CReV5sloTJCUb5
    OLlgNaxVoonOqBIQ

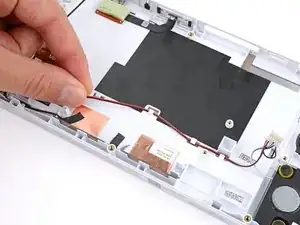

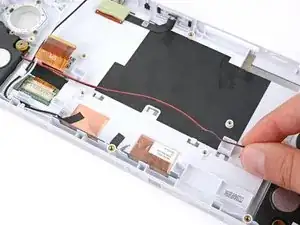

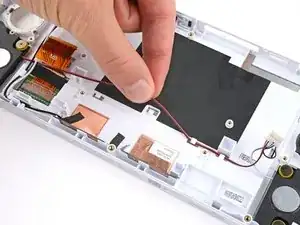

    • Hole die Lautsprecherkabel vorsichtig aus ihren Clips in der Mitte des Rahmens heraus.

    • Schiebe die Kabel beim Zusammenbau vorsichtig mit der Spudgerspitze ganz unter die Clips zurück.

  41. 5BoitfXdUxfewH51
    5BoitfXdUxfewH51
    ZfKrgXaKQBaMBSjD
    kfDdXRcEyrL6Zehe

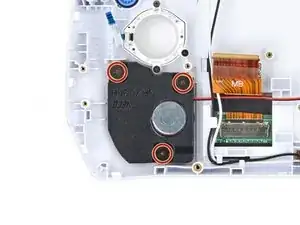

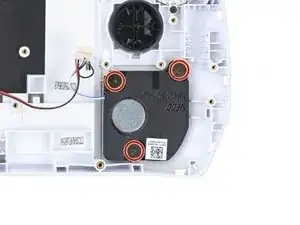

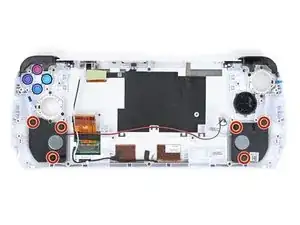

    • Entferne sechs 2,9 mm lange Kreuzschlitzschrauben #000, mit denen die Lautsprecher befestigt sind (drei an jedem Lautsprecher).

    • Drehe beim Zusammenbau die Schrauben nur soweit ein, bis sie eng sitzen.

    • Überdrehe die Schrauben nicht, du könntest sonst die Lautsprecher beschädigen.

  42. TJbJT4loOLNMPwlZ
    TJbJT4loOLNMPwlZ
    RAxKAmfFCUXJWLuR
    OrFvBNYC1AA2liMY

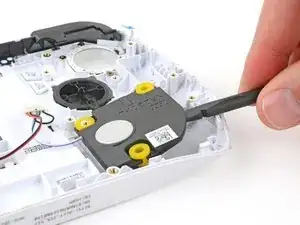

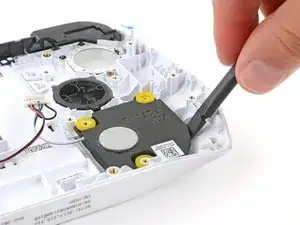

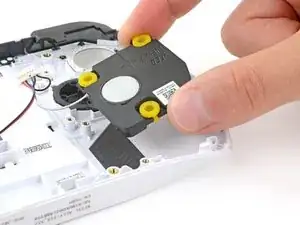

    • Die Lautsprecher sind mit gelben Gummipuffern auf ihren Schraubenpfosten befestigt.

    • Setze einen Spudger mit dem flachen Ende zwischen die Außenkante an einem der Lautsprecher und den Rahmen ein.

    • Heble den Lautsprecher hoch und entferne ihn.

  43. NNnfQYC2UmeTXgRb
    NNnfQYC2UmeTXgRb
    4TMnLDoUi5Sad3H3
    juKepogPcVprUGK6

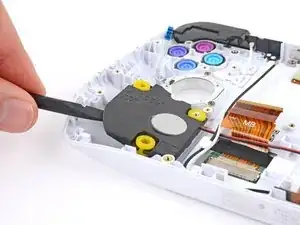

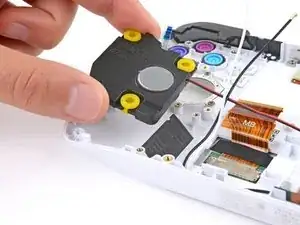

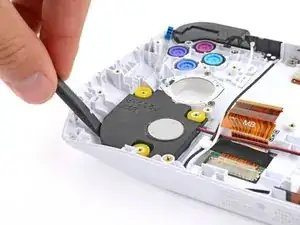

    • Entferne auf gleiche Weise den anderen Lautsprecher.

  44. SIRFAGu5mXFlCCdC

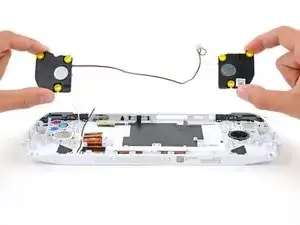

    • Hebe die beiden Lautsprecher hoch und entferne sie.

    • Drücke die Lautsprecher beim Zusammenbau mit dem Magnet nach oben fest, so dass die Gummipuffer über die Schraubenpfosten gleiten.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Spencer Day

Mitglied seit: 14/09/22

117546 Reputation

0 Kommentare
