Asus ROG Ally Tasten tauschen

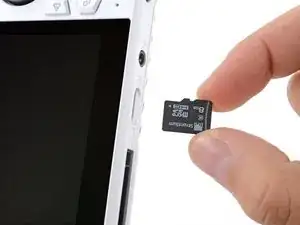

Schalte das Gerät ganz aus und stecke alle Kabel ab.

Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.

Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.

Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.

Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.

Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.

Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.

Entferne die Rückabdeckung.

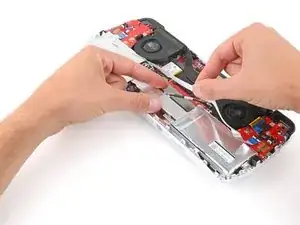

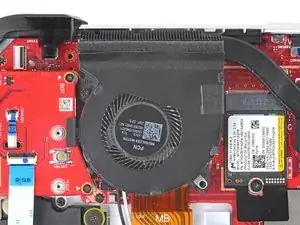

Ziehe die schwarze Kunstoffabdeckung zwischen den Lüftern mit den Fingern ab und entferne sie.

Drücke die Klemmleiste mit dem flachen Ende des Spudgers vom Stecker weg, um ihn zu entsichern.

Setze einen Spudger mit dem flachen Ende unter die Mitte des Akkusteckers.

Hebe den Stecker gerade nach oben aus seinem Anschluss heraus und trenne den Akku ab.

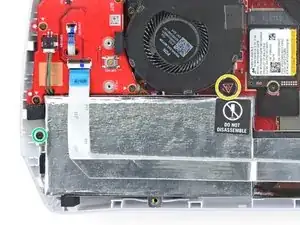

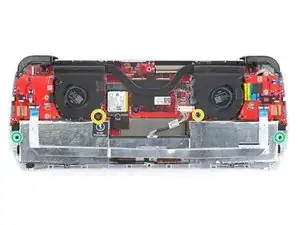

Entferne die vier Kreuzschlitzschrauben #00, mit denen der Akku befestigt ist:

Zwei 9,6 mm lange Schrauben nahe der Mitte in der Oberkante.

Zwei 3,4 mm lange Schrauben an der linken und rechten Kante.

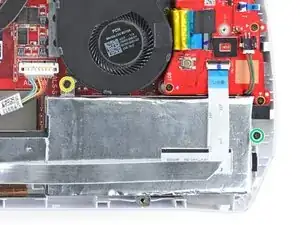

Halte das Flachbandkabel, das oben am Akku verläuft, mit einer Hand aus dem Weg.

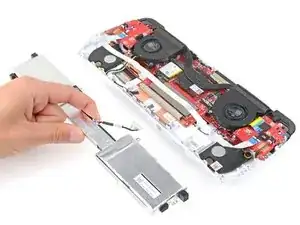

Hebe den Akku mit der anderen Hand gerade nach oben und entferne ihn.

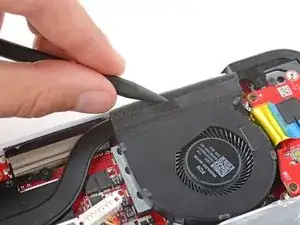

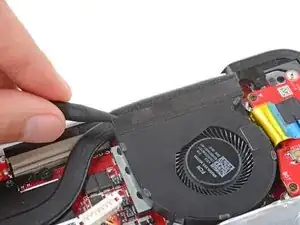

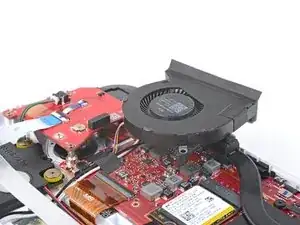

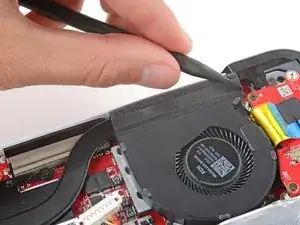

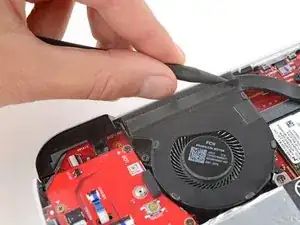

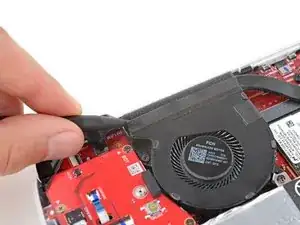

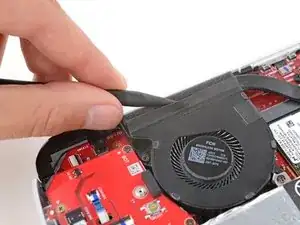

Setze einen Spudger mit der Spitze zwischen das Klebeband an der Oberkante des Lüfters und dem Schaumstoff am Kühlkörper.

Schiebe den Spudger unter dem Klebeband entlang und trenne es vom Schaumstoff ab.

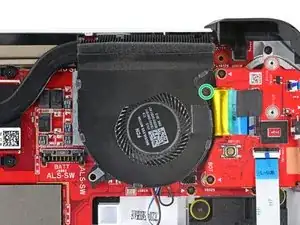

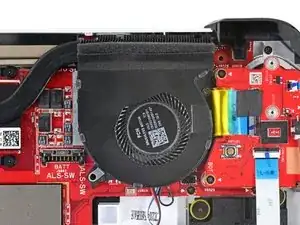

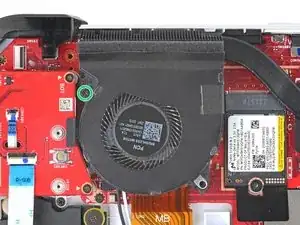

Entferne die 9,6 mm lange Kreuzschlitzschraube #00, die den linken Lüfter befestigt.

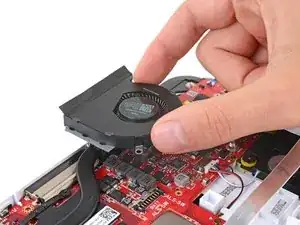

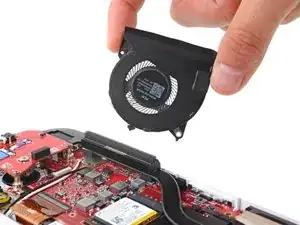

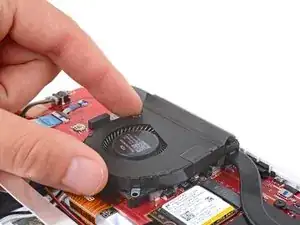

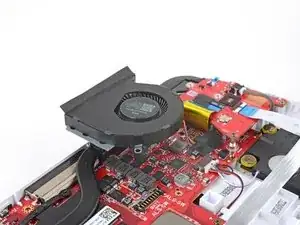

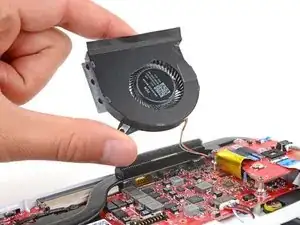

Hebe den linken Lüfter vorsichtig hoch und lege ihn auf dem Schaumstoff ab, um an die Lüfterkabel heranzukommen.

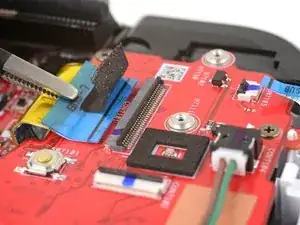

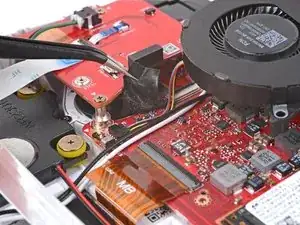

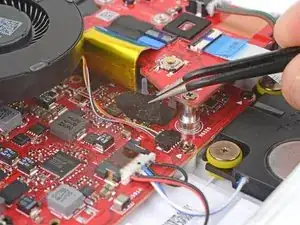

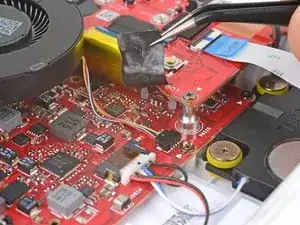

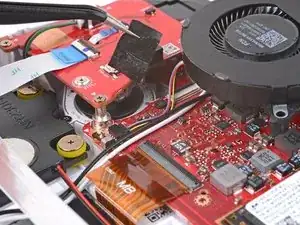

Nimm eine Pinzette um das Stück Klebeband abzuziehen, mit dem die Lüfterkabel auf der Hauptplatine befestigt sind.

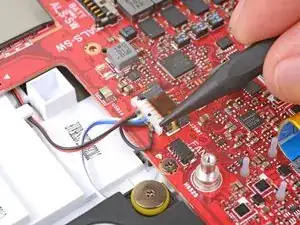

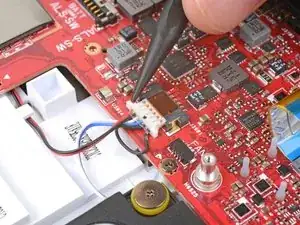

Ziehe den Stecker am Lüfterkabel mit einer gewinkelten Pinzette gerade aus seinem Anschluss heraus.

Entferne den linken Lüfter.

Setze einen Spudger mit der Spitze zwischen das Klebeband an der Oberkante des Lüfters und dem Schaumstoff am Kühlkörper.

Schiebe den Spudger unter dem Klebeband entlang und trenne es vom Schaumstoff ab.

Entferne die 9,6 mm lange Kreuzschlitzschraube #00, die den rechten Lüfter befestigt.

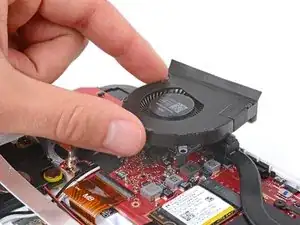

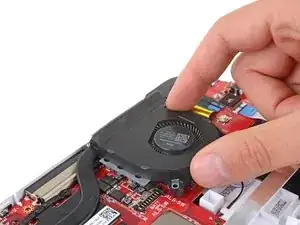

Hebe den rechten Lüfter vorsichtig hoch und lege ihn auf dem Schaumstoff ab, um an die Lüfterkabel heranzukommen.

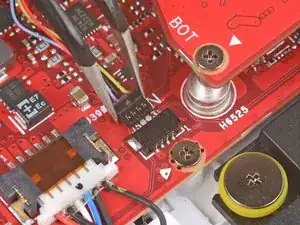

Nimm eine Pinzette um das Stück Klebeband abzuziehen, mit dem die Lüfterkabel auf der Hauptplatine befestigt sind.

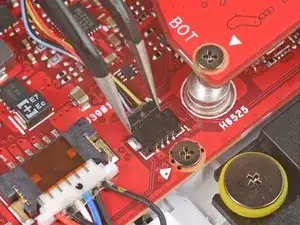

Ziehe den Stecker am Lüfterkabel mit einer gewinkelten Pinzette gerade aus seinem Anschluss heraus.

Entferne den rechten Lüfter.

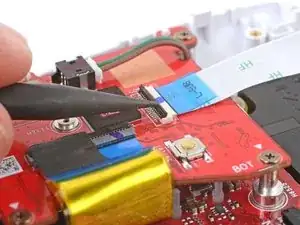

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zum rechten Joystick auf der rechten Joystick-Platine.

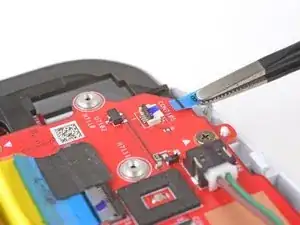

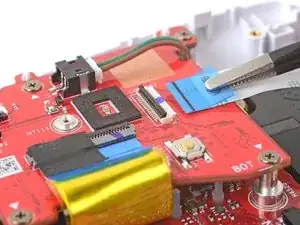

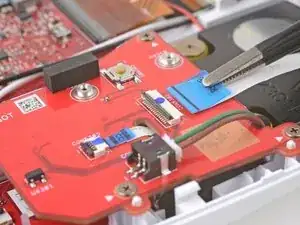

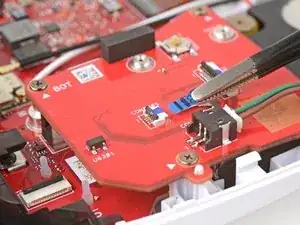

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

Klappe den Sicherungsbügel am ZIF-Anschluss des Steckers für den Ring am rechten Joystick hoch.

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

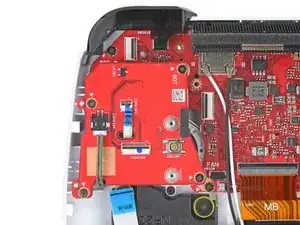

Entferne die vier 3,7 mm langen Kreuzschlitzschrauben #00, mit denen die rechte Joystick-Einheit befestigt ist.

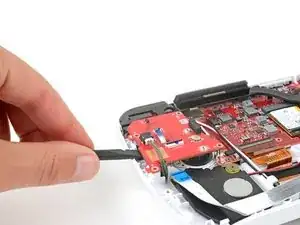

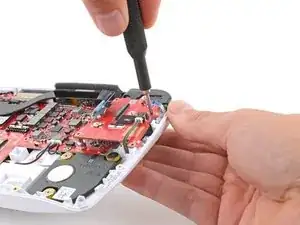

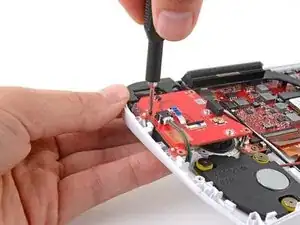

Setze einen Spudger mit dem flachen Ende zwischen die untere linke Kante der Joystick-Einheit und dem Gehäuse ein.

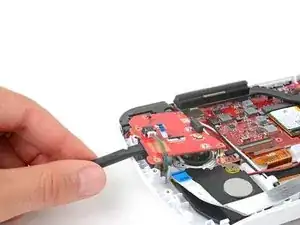

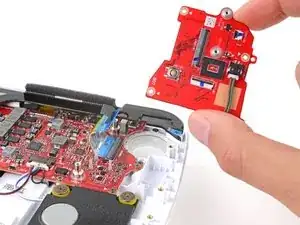

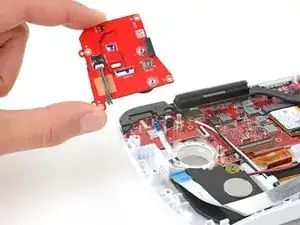

Heble die Joystick-Einheit nach oben und entferne sie.

Halte die Platine mit dem Joystick nach unten über das Gerät.

Fädle das Kabel zum Ring des Joysticks durch seinen Ausschnitt auf der Platine.

Hebe das Gerät an der linken Kante hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der linken Kante in die Pfosten passen. Die Platine sollte dann stabil an ihrem Platz bleiben.

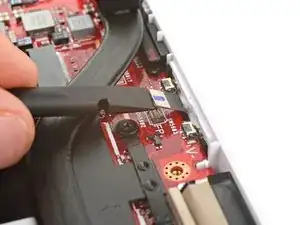

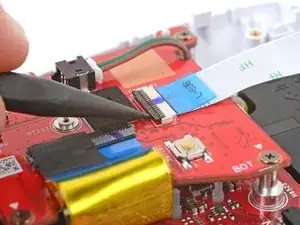

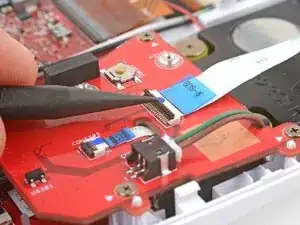

Klappe den Sicherungsbügel am ZIF-Anschluss des Joystick-Verbindungskabes an der linken Joystick-Platine mit einem Spudger oder deinem Fingernagel hoch.

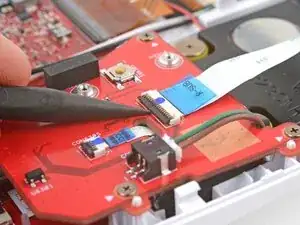

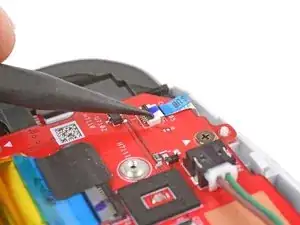

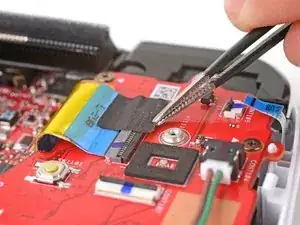

Fasse die blaue Lasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

Entferne das Verbindungskabel und lege es zur Seite. Du benötigst es beim Zusammenbau wieder.

Klappe den Sicherungsbügel am ZIF-Anschluss des linken Joystickrings mit der Spudgerspitze hoch.

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

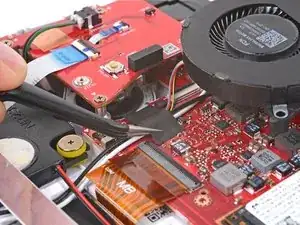

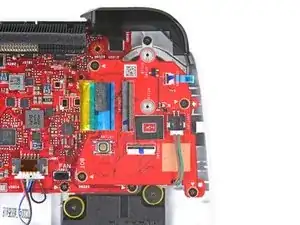

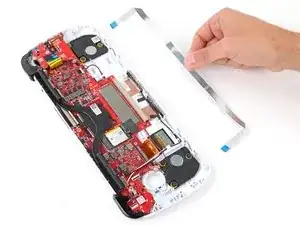

Ziehe das Klebeband über dem ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit einer Pinzette ab.

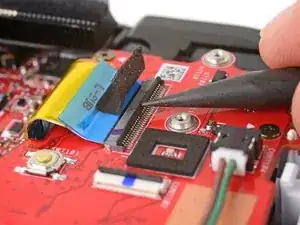

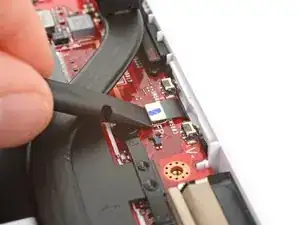

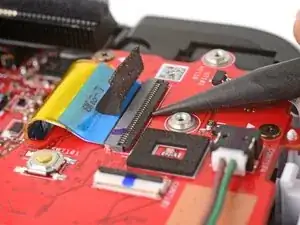

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit dem flachen Ende des Spudgers oder deinem Fingernagel hoch.

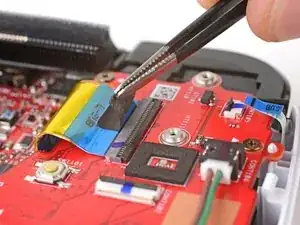

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

Entferne die vier 3,4 mm langen Kreuzschlitzschrauben #00, mit denen die linke Joystick-Einheit befestigt ist.

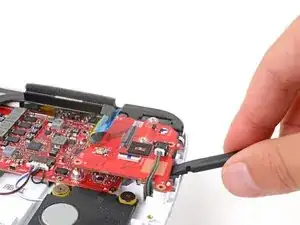

Setze einen Spudger mit dem flachen Ende unter die Joystick-Einheit und den Rahmen.

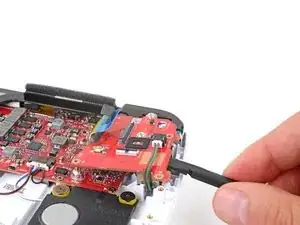

Heble die Joystick-Einheit hoch und entferne sie.

Halte die Platine mit dem Joystick nach unten über das Gerät.

Führe das Kabel zum Joystickring durch den Ausschnitt auf der Platine.

Hebe das Gerät an der rechten Seite hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der rechten Kante über die Passstift gehen. Die Platine sollte an ihrem Platz fest bleiben.

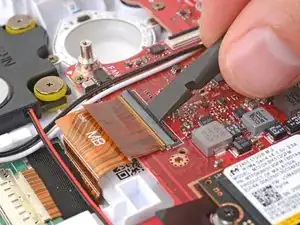

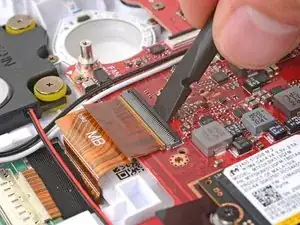

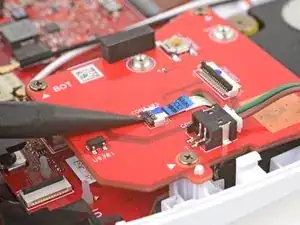

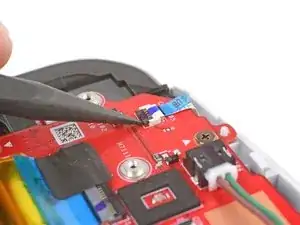

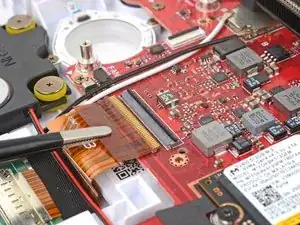

Hebe den Sicherungsbügel am ZIF-Anschluss des Displaykabels in der unteren linken Ecke der Hauptplatine mit dem flachen Ende des Spudgers oder deinem Fingernagel hoch.

Fasse die orangene Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

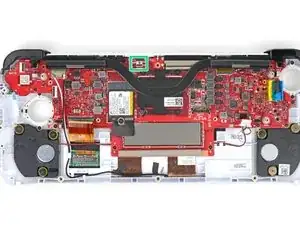

Heble den Druckstecker der Einschalttaste mittig am oberen Rand der Hauptplatine mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

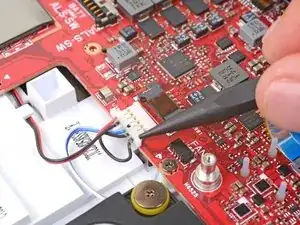

Drücke mit der Spudgerspitze abwechselnd auf beide Seiten des Lautsprechersteckers am unteren rechten Rand der Hauptplatine so dass er allmählich aus dem Anschluss heraus kommt.

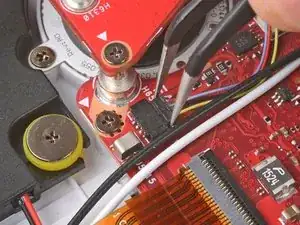

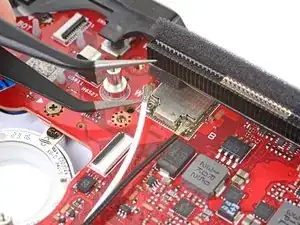

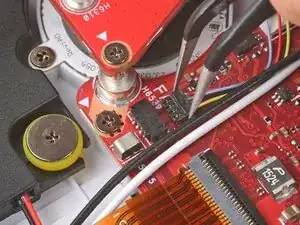

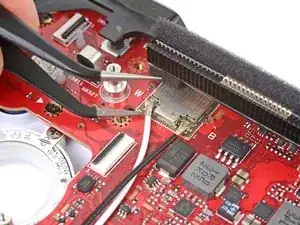

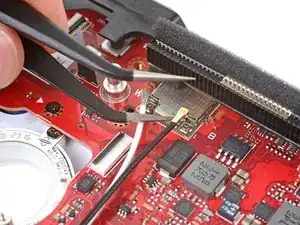

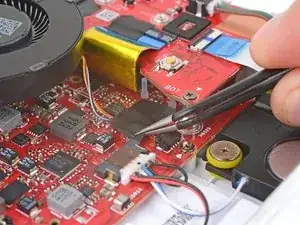

Schiebe eine der beiden Spitzen einer gewinkelten Pinzette unter einen der metallenen Koaxialstecker Nähe der oberen linken Ecke auf der Hauptplatine.

Hebe behutsam nach oben und trenne das Kabel ab.

Trenne auf gleiche Weise den anderen Antennenstecker ab.

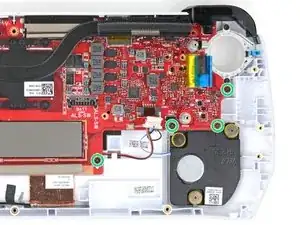

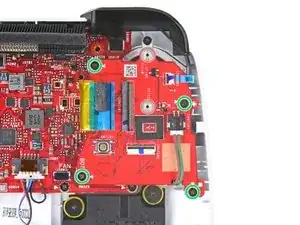

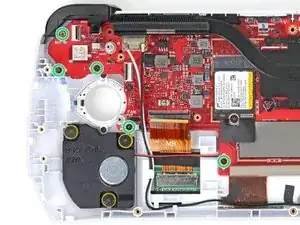

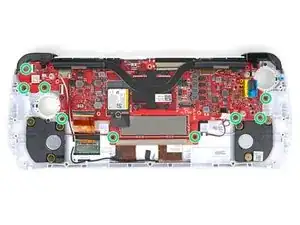

Entferne die neun 3,4 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatine befestigt ist.

Halte das Gerät mit einer Hand gut fest.

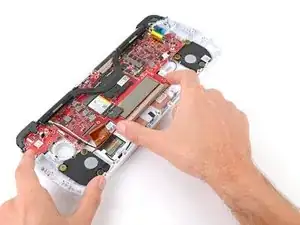

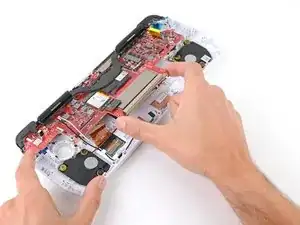

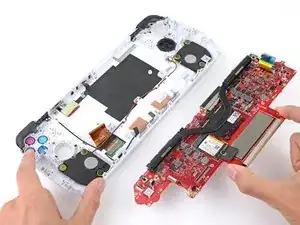

Hebe die Hauptplatine mit der freien Hand an der Unterkante an und ziehe sie am Rahmen nach unten. Entferne sie dann.

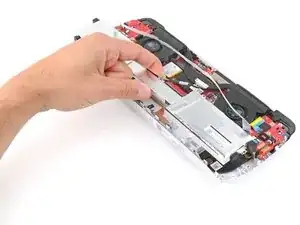

Hebe das Gerät an der Oberkante an, so dass die Aktionstasten und das Schiebepad die Arbeitsfläche nicht berühren.

Kontrolliere nochmals, ob die Tasten ganz und richtig in ihren Öffnungen sitzen. Wenn dies nicht der Fall ist, lösen sie nicht richtig aus.

Halte das Gerät weiter hoch und schiebe die Hauptplatine mit der freien Hand schräg geneigt an ihren Platz.

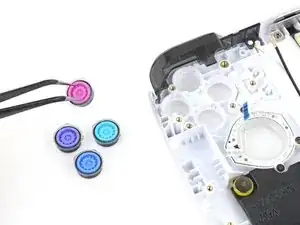

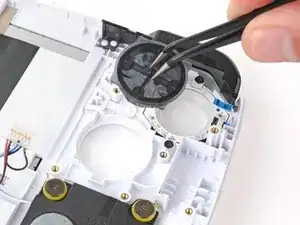

Entferne das D-Pad und die Aktionstasten mit einer Pinzette oder deinen Fingern.
