Asus ROG Ally linken Joystick tauschen

Schalte das Gerät komplett aus und ziehe alle Stecker ab.

Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.

Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.

Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.

Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.

Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.

Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.

Entferne die Rückabdeckung.

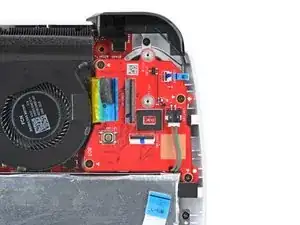

Ziehe die schwarze Kunstoffabdeckung zwischen den Lüftern mit den Fingern ab und entferne sie.

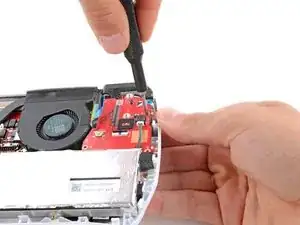

Drücke die Klemmleiste mit dem flachen Ende des Spudgers vom Stecker weg, um ihn zu entsichern.

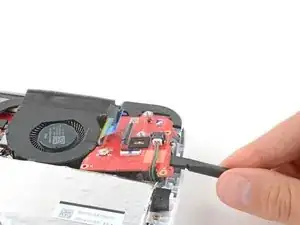

Setze einen Spudger mit dem flachen Ende unter die Mitte des Akkusteckers.

Hebe den Stecker gerade nach oben aus seinem Anschluss heraus und trenne den Akku ab.

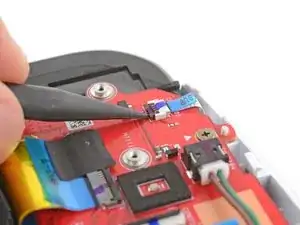

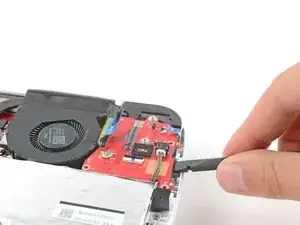

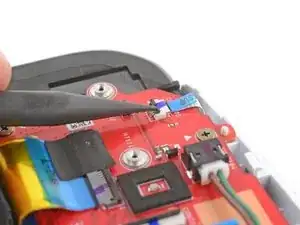

Klappe den Sicherungsbügel am ZIF-Anschluss des Joystick-Verbindungskabes an der linken Joystick-Platine mit einem Spudger oder deinem Fingernagel hoch.

Fasse die blaue Lasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.

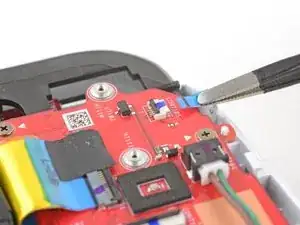

Klappe den Sicherungsbügel am ZIF-Anschluss des linken Joystickrings mit der Spudgerspitze hoch.

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

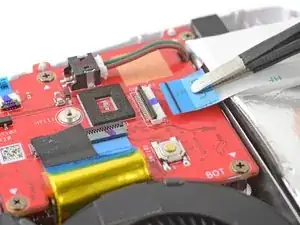

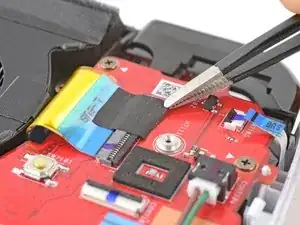

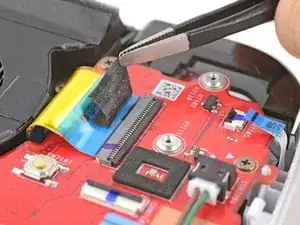

Ziehe das Klebeband über dem ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit einer Pinzette ab.

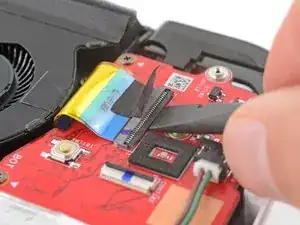

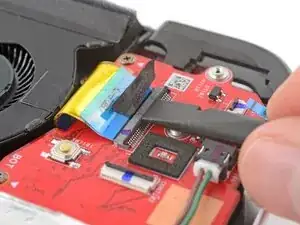

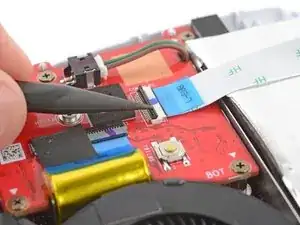

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zur Hauptplatine mit dem flachen Ende des Spudgers oder deinem Fingernagel hoch.

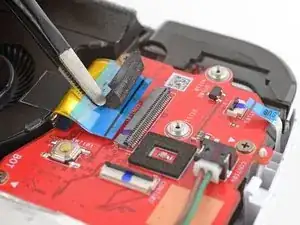

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus seinem Anschluss heraus.

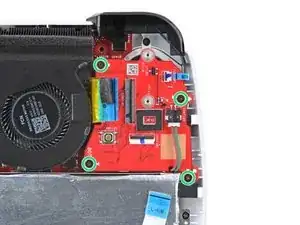

Entferne die vier 3,4 mm langen Kreuzschlitzschrauben #00, mit denen die linke Joystick-Einheit befestigt ist.

Setze einen Spudger mit dem flachen Ende unter die Joystick-Einheit und den Rahmen.

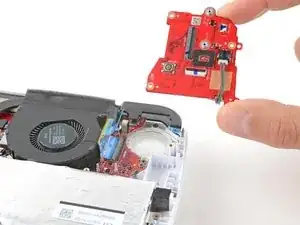

Heble die Joystick-Einheit hoch und entferne sie.

Halte die Platine mit dem Joystick nach unten über das Gerät.

Führe das Kabel zum Joystickring durch den Ausschnitt auf der Platine.

Hebe das Gerät an der rechten Seite hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der rechten Kante über die Passstift gehen. Die Platine sollte an ihrem Platz fest bleiben.

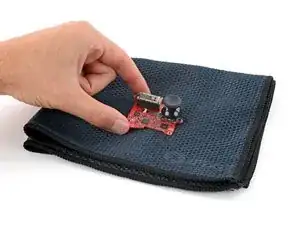

Lege die Joystick-Einheit mit dem Joystick nach oben auf ein sauberes Tuch.

Halte mit einer Hand die Joystick-Platine gut fest.

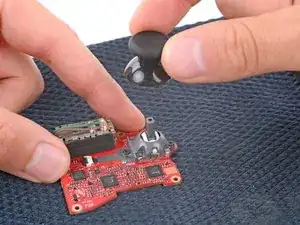

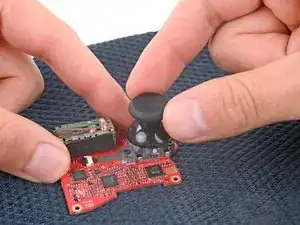

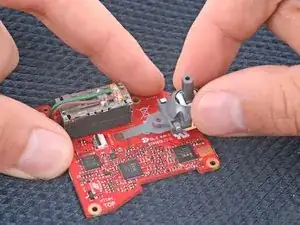

Ziehe die Kappe über dem Joystick mit der anderen Hand nach oben vom Joystick und dem Modul ab.

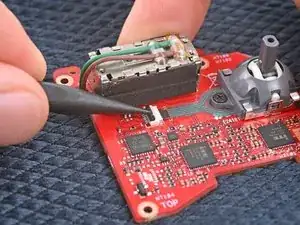

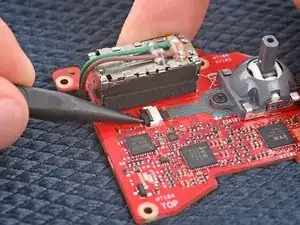

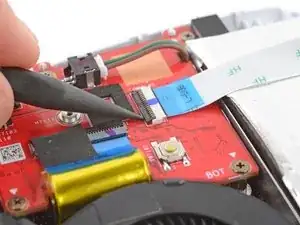

Klappe den Sicherungsbügel am ZIF-Anschluss des linken Joysticks mit der Spudgerspitze hoch.

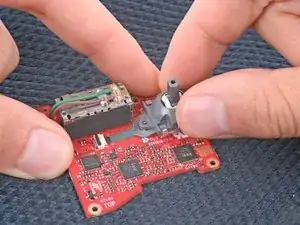

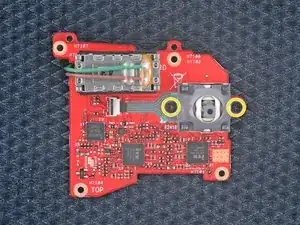

Entferne die beiden 3,4 mm langen Kreuzschlitzschrauben #00, mit denen der linke Joystick befestigt ist.

Fasse den Joystick mit den Fingern und ziehe das Kabel behutsam aus dem Anschluss heraus.

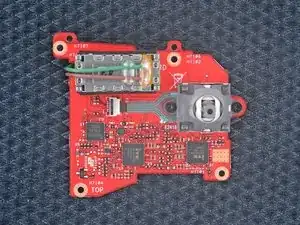

Der Joystick und die Joystick-Platine sind nun voneinander getrennt.
