Einleitung
Diese Anleitung zeigt, wie der rechte Joystick im Asus ROG Ally ausgetauscht wird. Weil das Joystick-Modul ist nicht an der Platine festgelötet ist, —eine große Erleichterung für die Reparatur— kannst du diese Anleitung auch benutzen, um die rechte Joystick-Platine zu ersetzen.
Wenn dein Gerät driftet, merkwürdige Bewegungen zeigt oder garnicht reagiert, muss vielleicht der rechte Joystick ausgetauscht werden.
If you're experiencing drift, unusual or unexpected movements, no movement at all, or loose movement, it may be time to replace your right thumbstick.
-
-
Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.
-
Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.
-
-
-
Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.
-
Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.
-
-
-
Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.
-
-
-
Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.
-
Entferne die Rückabdeckung.
-
-
-
Ziehe die schwarze Kunstoffabdeckung zwischen den Lüftern mit den Fingern ab und entferne sie.
-
-
-
Drücke die Klemmleiste mit dem flachen Ende des Spudgers vom Stecker weg, um ihn zu entsichern.
-
-
-
Setze einen Spudger mit dem flachen Ende unter die Mitte des Akkusteckers.
-
Hebe den Stecker gerade nach oben aus seinem Anschluss heraus und trenne den Akku ab.
-
-
-

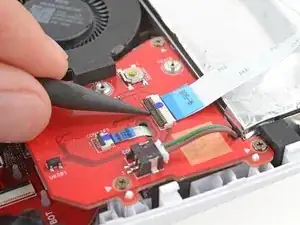

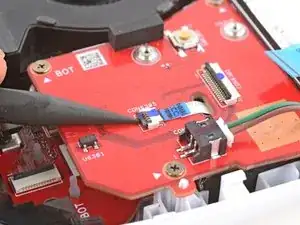

Klappe den Sicherungsbügel am ZIF-Anschluss des Verbindungskabels zum rechten Joystick hoch. Er befindet sich auf der rechten Joystick-Platine.
-

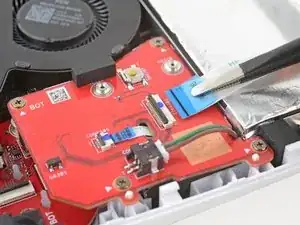

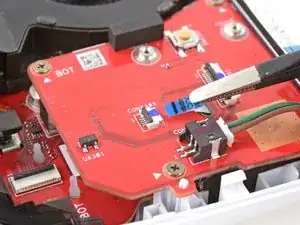

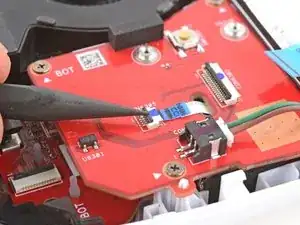

Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.
-
-
-

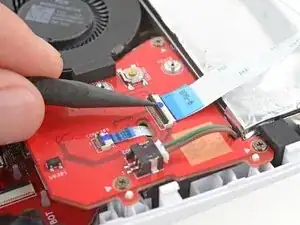

Klappe den Sicherungsbügel am ZIF-Anschluss des Steckers für den Ring am rechten Joystick hoch.
-
Fasse die blaue Zuglasche am Kabel mit einer Pinzette und ziehe den Stecker gerade aus dem Anschluss heraus.
-
-
-

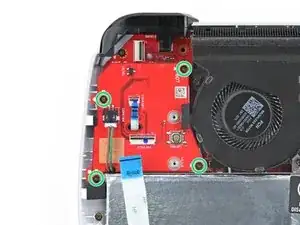

Entferne die vier 3,7 mm langen Kreuzschlitzschrauben #00, mit denen die rechte Joystick-Einheit befestigt ist.
-
-
-

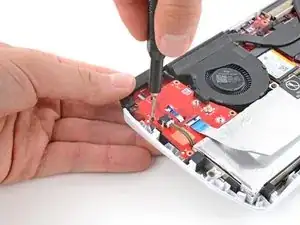

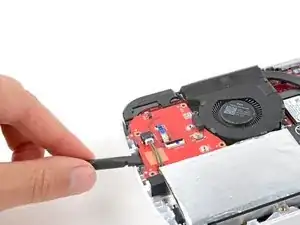

Setze einen Spudger mit dem flachen Ende zwischen die untere linke Kante der Joystick-Einheit und dem Gehäuse ein.
-

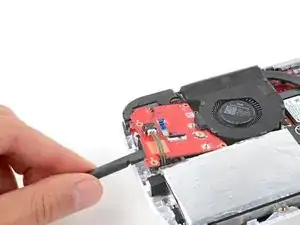

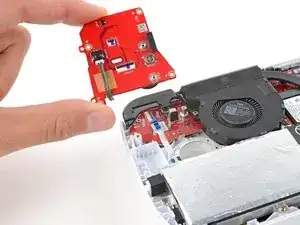

Heble die Joystick-Einheit nach oben und entferne sie.
-
Halte die Platine mit dem Joystick nach unten über das Gerät.
-
Fädle das Kabel zum Ring des Joysticks durch seinen Ausschnitt auf der Platine.
-
Hebe das Gerät an der linken Kante hoch und drücke die Joystick-Einheit fest an ihren Platz, so dass die kleinen kreisförmigen Ausschnitte an der linken Kante in die Pfosten passen. Die Platine sollte dann stabil an ihrem Platz bleiben.
-
-
-

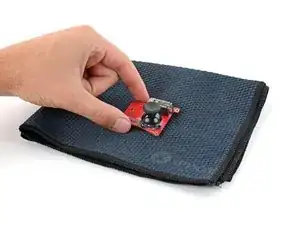

Halte die Joystick-Platine mit einer Hand gut fest.
-

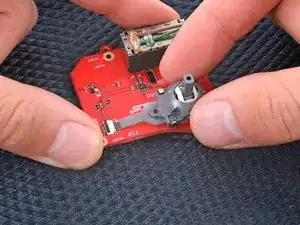

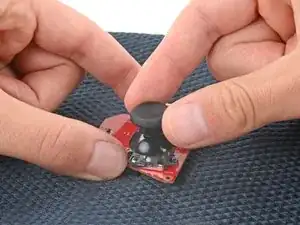

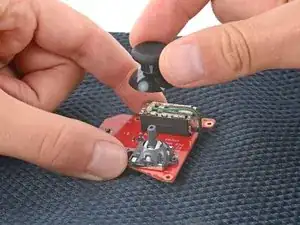

Ziehe die Kappe über dem Joystick mit der anderen Hand gerade vom Modul ab.
-
-
-

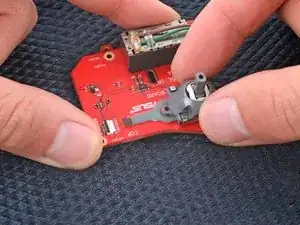

Entferne die beiden 3,4 mm langen Kreuzschlitzschrauben #00, mit denen der rechte Joystick befestigt ist.
-
-
-

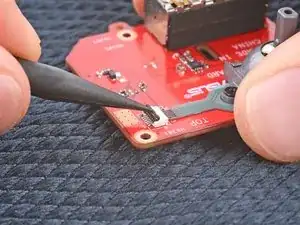

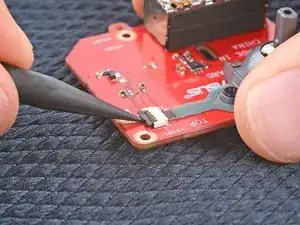

Fasse den Joystick mit den Fingern und ziehe das Kabel vorsichtig aus dem Anschluss heraus.
-

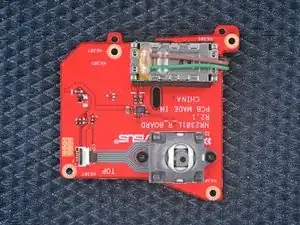

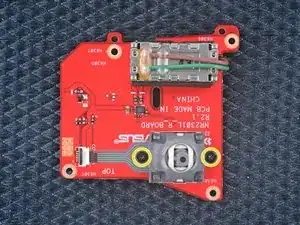

Der Joystick und die Joystick-Platine sind frei.
-
Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
