Asus ZenBook Flip UX360C Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

45 Minuten

Einleitung

Wenn das Display deines Asus ZenBook Flip (Modell UX360C) kein klares Bild mehr zeigt, das Bild verzerrt oder die Glasscheibe gerissen ist, kannst du das Display mit Hilfe dieser Anleitung austauschen.

  1. HTuIXVPJbSjATNd2
    HTuIXVPJbSjATNd2
    VRHwPjXImONXfwoa

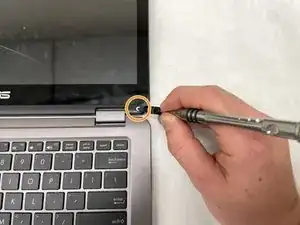

    • Heble die beiden Gummistopfen vorne am Display mit einem Spudger heraus.

    • Entferne die beiden darunterliegenden Kreuzschlitzschrauben #1.

  2. UFhD1km4AjX3K5W1

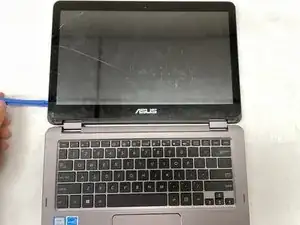

    • Führe ein größeres Öffnungswerkzeug aus Kunststoff um die Außenkante des Displays herum und trenne es in zwei Teile auf.

  3. NifuqXv1rNrPSLEa

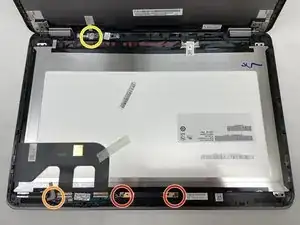

    • Entferne die beiden 2 mm langen Kreuzschlitzschrauben #00 von der Kamera.

    • Entferne die obere 2 mm lange Kreuzschlitzschraube #0 von der Platine.

    • Entferne die untere 2 mm lange Kreuzschlitzschraube #0 von der Platine.

  4. rS2DFnjZwxXxVx6O
    rS2DFnjZwxXxVx6O
    fAyEQaHuOtHVKEue

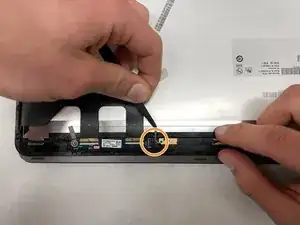

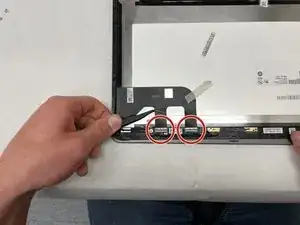

    • Nimm eine Pinzette und trenne die beiden Flachbandkabel von der oberen Displayhälfte ab.

    • Trenne auf gleiche Weise das Kabel zur oberen Platine ab.

  5. LMJSoOI56xtsCEVH
    LMJSoOI56xtsCEVH
    P6Gndg1KHCGrKjTd
    DpUdieKgphxNEWNJ

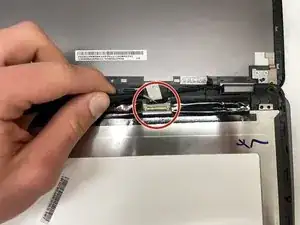

    • Trenne das Displaykabel von der unteren Displayhälfte ab.

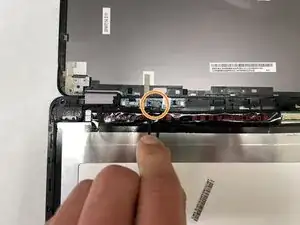

    • Trenne das Kabel zur unteren Displayplatine ab.

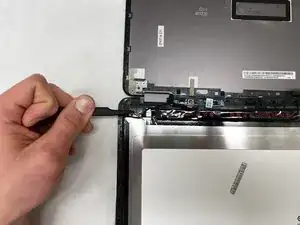

    • Trenne die Kabel vom Gehäuse ab und entferne das Display.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
