Auslösetasten

Geschrieben von: Spencer Day
  • Kommentare: 1
Auslösetasten

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

20 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die Auslösetasten im Asus ROG Ally ausgetauscht werden.

  1. vqjOL4ArFHFYnWRd
    vqjOL4ArFHFYnWRd
    R35152aPXbWqJyIE
    RNWYTLOLBduXfPut

    • Entlade den Akku des Gerätes auf unter 25 %, bevor du mit der Reparatur beginnst. Ein Lithium-Ionen-Akku kann sich entzünden, wenn er versehentlich beschädigt wird.

    • Schalte das Gerät komplett aus und ziehe alle Stecker ab.

    • Vermeide Kratzer oder Beschädigungen am Display, indem du das Gerät auf ein weiches Tuch ablegst.

  2. IIaUFJ63RLGmQ4Ui
    IIaUFJ63RLGmQ4Ui
    G1oNRVqSWLPJQuue

    • Halte während der Reparatur die Schrauben gut geordnet und achte darauf, dass jede genau an ihren angestammten Platz zurück kommt.

    • Entferne die fünf 17,2 mm langen Kreuzschlitzschrauben #0, mit denen die Oberkante und die unteren Ecken der Rückabdeckung befestigt sind.

    • Nimm einen Kreuzschlitzschraubendreher #0 und drehe die letzte Schraube in der Mitte der Unterkante komplett heraus. Diese Schraube bleibt im Schraubenloch hängen, es sollte aber ein kleiner Spalt zwischen der Rückabdeckung und dem Rahmen entstehen.

    • Versuche nicht, diese Schraube ganz zu entfernen.

  3. huPyGW1EUkBGsSTE
    huPyGW1EUkBGsSTE
    M6IvvHetKHCpTy4U
    qi5vI6QX1xftg3B1

    • Setze ein Plektrum mit dem flachen Ende zwischen die Unterkante der Rückabdeckung and dem Rahmen nahe der eben gelösten Schraube ein.

    • Stelle das Plektrum steil und schiebe es unter die Rückabdeckung.

  4. fFjsjRQ13SIhxyu3
    fFjsjRQ13SIhxyu3
    lY53VEwZPpoX4qpK
    q2nIrM1nNHBw6RmS

    • Die Rückabdeckung ist rundum mit Kunststoffclips befestigt. Du solltest es hören und spüren, wenn sie sich lösen.

    • Schiebe das Plektrum an der Unterkante entlang und um die Ecken der Rückabdeckung herum, um die Clips zu lösen.

    • Halte das Plektrum steil nach oben unter die Rückabdeckung, damit sich die Clips leichter lösen.

  5. ahsmjIA4qJNspYWG
    ahsmjIA4qJNspYWG
    B5LPMX4LkZDJYRC3
    TZXfUcBeqUFOe1ZG

    • Hebe die Unterkante der Rückabdeckung vom Rahmen weg, um die restlichen Clips zu lösen.

    • Entferne die Rückabdeckung.

    • Lege die Rückabdeckung beim Zusammenbau auf das Gerät zurück und drücke sie rundherum gut fest, um die Clips einzurasten.

  6. ZRGlIggMeZpcAIdU
    ZRGlIggMeZpcAIdU
    xqpnunuWvlDpJOwK
    ByUuAYJccPJNOYFy

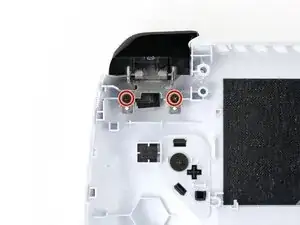

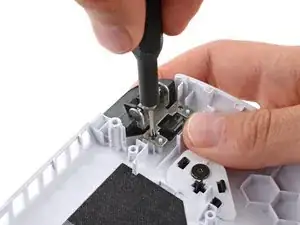

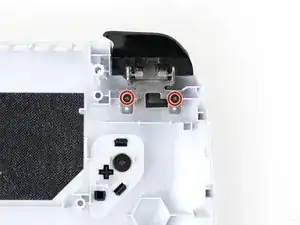

    • Entferne die beiden 3,4 mm langen Kreuzschlitzschrauben, mit denen jede Auslösetaste befestigt ist (also insgesamt vier).

  7. hegxFlvUs5L5CJI6
    hegxFlvUs5L5CJI6
    hGXcLmqriiNYvLnI
    HUHN6DUtttkqcSYo

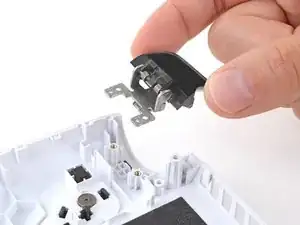

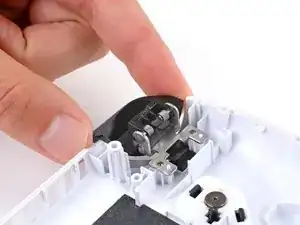

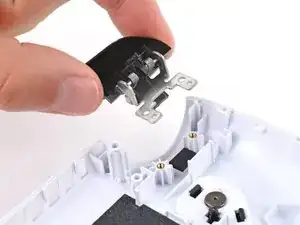

    • Hebe die Auslösetasten gerade nach oben aus ihren Vertiefungen heraus und entferne sie.

    If the trigger has stopped working, the most likely culprit is the spring has collapsed and the magnets on the trigger are overwhelming the sensor on the daughter board. Once the trigger is removed, you can either replace it altogether with a new part or attempt to repair the old part. To attempt repair, simply GENTLY apply pressure to the spring for a few seconds to open it. Be sure to calibrate the trigger once reinstalled, this will allow you to test functionality. Replace the trigger as necessary from this point

    Chris Frazier -

  8. pbgA3kEIyDweOQBP

    • Beim Zusammenbau:

    • Drücke die Auslösetaste zusammen und drücke sie fest an ihren Platz im Rahmen, so dass die Ausschnitte an den Scharnieren über die Passstifte kommen. Die Taste sollte dann an Ort und Stelle bleiben.

    • Drücke die Auslösetaste weiter zusammen und setze die beiden Schrauben ein.

    • Teste die Tasten, bevor du das Gerät weiter zusammenbaust. Wenn eine nicht gut funktioniert, entferne sie und achte darauf, dass sie beim nächsten Mal richtig über das Scharnier passt.

Abschluss

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in umgekehrter Reihenfolge.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
