Austausch der Ladebuchse beim PS3 Dual Shock 3 Controller

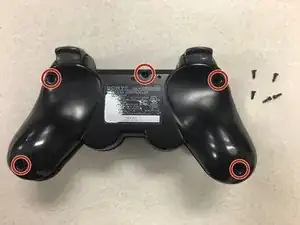

Entferne die 5 Schrauben auf der Rückseite des Controllers.

Die Rückseite des Gehäuses vom Controller kann nun entfernt werden.

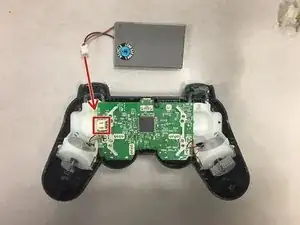

Entferne den Akku, indem du die Akkukabel vom Akkuanschluss aussteckst.

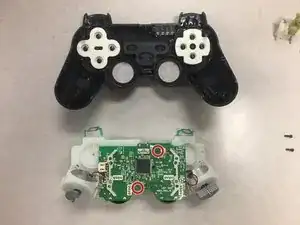

Entferne die Schrauben, die das Motherboard mit der Vorderseite des Gehäuses des Controllers verbinden.

Entferne als nächstes die Baugruppe des Motherboards vom Gehäuse des Controllers. Dies wird durch das Drücken der Clips auf beiden Seiten des Griffes erreicht.

Indem du das Motherboard aus dem Gehäuse ausbaust, bekommst du besseren Zugriff auf die Ladebuchse.

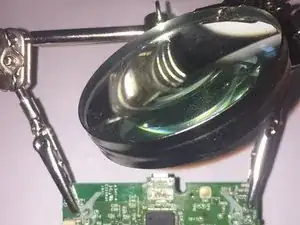

Bereite deine Station zum Entlöten der Ladebuchse vor.

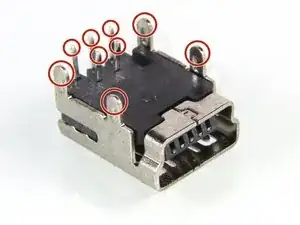

Du musst die 9 Pins entlöten, die die Buchse mit dem Motherboard verbinden, um die kaputte Ladebuchse entfernen zu können.

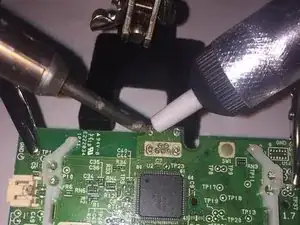

Starte zuerst mit der Entlötpumpe, um das Lot von allen 9 Pins zu entfernen.

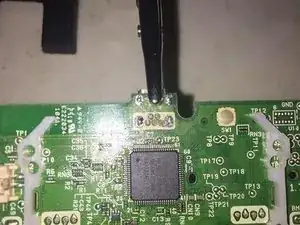

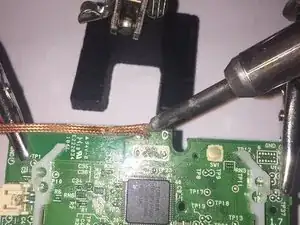

Verwende dann eine Entlötlitze, um übriggebliebenes Lot vom Motherboard zu beseitigen.

Bringe, nachdem die alte Ladebuchse entfernt wurde, die neue Ladebuchse in Position.

Halte die neue Ladebuchse mit einer Klammer an Ort und Stelle, um ein Verrutschen zu verhindern.

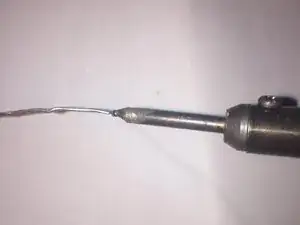

Verzinne den Lötkolben, bevor du die Verbindungen lötest. Das erreichst du, indem du eine kleine Menge Lot auf die Spitze des Lötkolbens gibst.

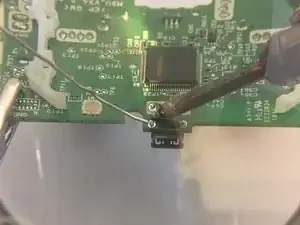

Löte die 9 Pin-Verbindungen, die die Ladebuchse mit dem Motherboard verbinden.
