Austausch des Motherboards bei einem HP Spectre x360 13-ac023dx

Geschrieben von: Jonathan
  • Kommentare: 4
Austausch des Motherboards bei einem HP Spectre x360 13-ac023dx

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

15 Minuten

Einleitung

Wenn dein HP Spectre x360 13-ac023dx Laptop nach Ausschluss möglicher Probleme nicht bootet, dann nutze diese Anleitung, um das Motherboard zu ersetzen.

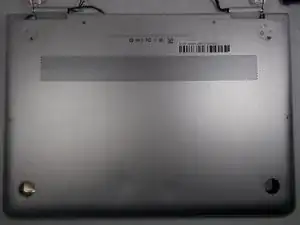

  1. 1MhkVSDsny3TRWKG
    1MhkVSDsny3TRWKG
    eRH63AJPBF1ptHMb

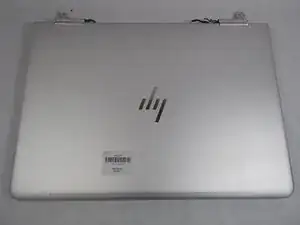

    • Drehe das Laptop so, dass der Modellaufkleber nach oben zeigt.

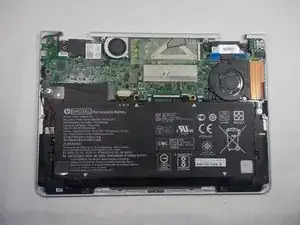

  2. JupkD6Zp6H3oNlbi
    JupkD6Zp6H3oNlbi
    T41fwcLomOIKvMQ1
    RGJjuJhSoQWBIdke

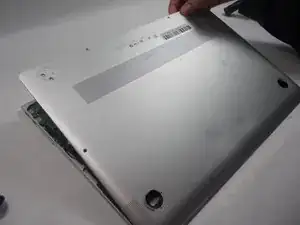

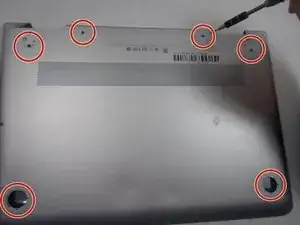

    • Löse mit einem Torx-Schraubendreher Nr. 5 die sechs 3,5-mm-Schrauben, mit denen die hintere Abdeckung am Laptop befestigt ist.

    Was eine dämliche Konstruktion, Schrauben unter Füßen zu verstecken!!!

    Dirk S. -

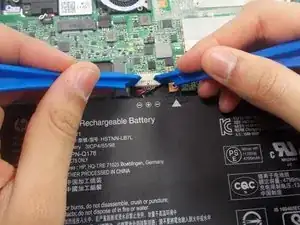

  3. qLEJDnAKgHKcl5jJ
    qLEJDnAKgHKcl5jJ
    xJPapt5LQDGWUPoW

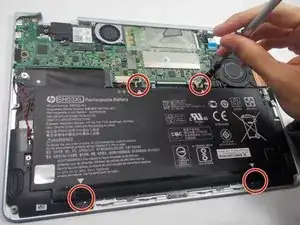

    • Löse mit einem Kreuzschlitzschraubendreher Nr. 000 die vier 3,5-mm-Schrauben, die den Akku befestigen.

    • Stecke das Akkukabel, nach dem Lösen der Schrauben mit einem Öffnungswerkzeug von iFixit, am Motherboard aus.

    • Hebe danach sorgsam den Akku mit einem Öffnungswerkzeug von iFixit an.

    Need to provide a direction in step #1 about removing the rubber pads and accessing the two screws at the bottom.

    David McCurry -

    Second that. What's the best way to remove the feet?

    Oskar Petersons -

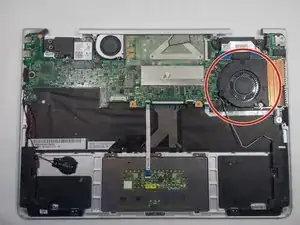

  4. CuOFilPwAUnsUovL

    • Suche den Lüfter in dem Computer.

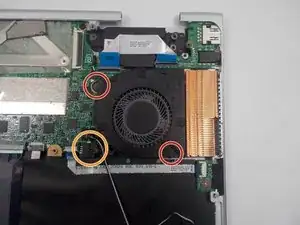

  5. XTFvZymTe23coGTk
    XTFvZymTe23coGTk
    E1KBXjKcOlY3XwZ5

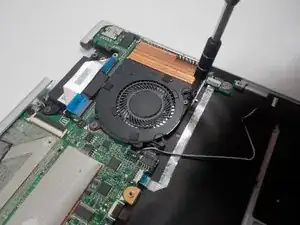

    • Löse mit einem Kreuzschlitzschraubendreher Nr. 000 die 3-mm-Schrauben, mit denen der Lüfter befestigt ist.

    • Stecke das Lüfterkabel, mit einem Öffnungswerkzeug von iFixit, am Motherboard aus.

    • Ein Öffnungswerkzeug von iFixit ist nicht notwendig, aber empfehlenswert.

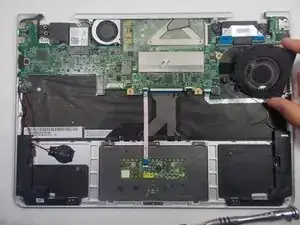

  6. hXPu4NVtnuUFKIHU

    • Entferne den Lüfter.

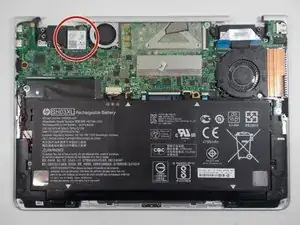

  7. Hds6we1SvZ2WwlYH

    • Suche die WLAN-Karte.

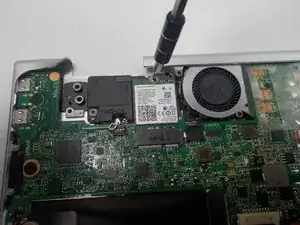

  8. GcMNvDrtsSgxOKqq

    • Löse die Schraube, mit der die WLAN-Karte befestigt ist, mit einem Kreuzschlitzschraubendreher Nr. 000.

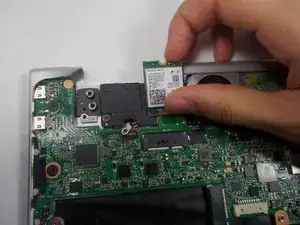

  9. nrWErJatQgoMkQJM
    nrWErJatQgoMkQJM
    QxDmQMnj61GMXkrV

    • Hebe die WLAN-Karte, nach dem Lösen der Schraube, an und ziehe sie aus dem Motherboard.

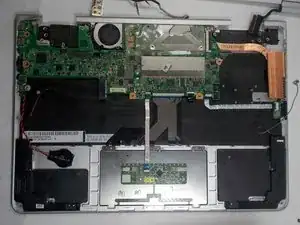

  10. QRLj11HFYIGfRQn5

    • Stelle sicher, dass alle anderen Komponente, die bereits entfernt wurden, nicht mehr verbunden sind.

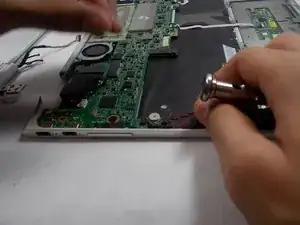

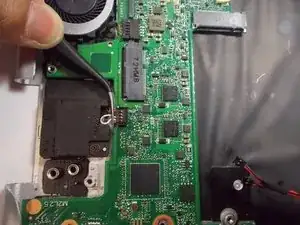

  11. qR1ZcUgOmBlJWLVC
    qR1ZcUgOmBlJWLVC
    KRFSpOkxmdsAySNX
    qMOuwttViDGhQkcp

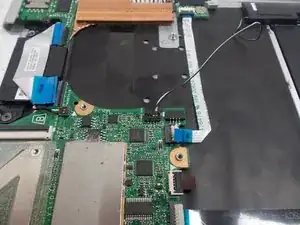

    • Stecke alle Kabel aus, die das Motherboard mit den restlichen Komponenten verbinden.

    • Das schwarz-rote Kabel kann entfernt werden, indem das Kabel nach oben gezogen wird.

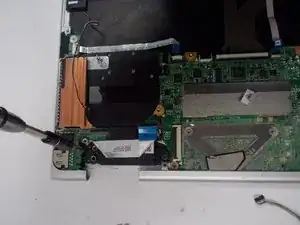

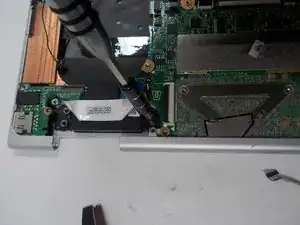

  12. QKLAP6NNEFZeWbFZ
    QKLAP6NNEFZeWbFZ
    PCnQqNEhQlYb4yu5
    dVXRBWmutU4qEk6l

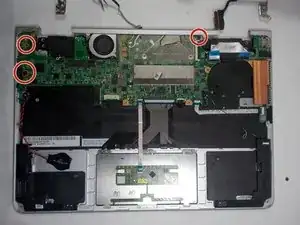

    • Löse mit einem Kreuzschlitzschraubendreher Nr. 000 die drei 3,5-mm-Schrauben, mit denen das Motherboard befestigt ist.

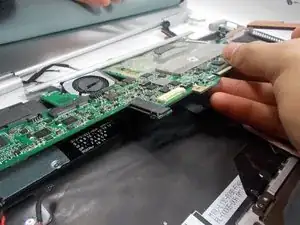

  13. umPGWaWVW1PFGUpA
    umPGWaWVW1PFGUpA
    IoGjOTbMnvDKhM6p

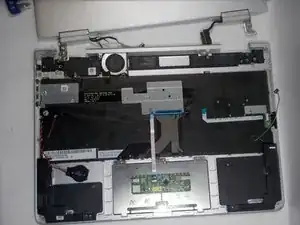

    • Hebe das Motherboard vorsichtig an und entferne es.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
