Einleitung

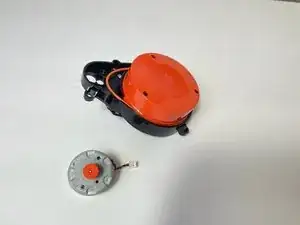

Diese Anleitung zeigt dir, wie du den Motor des Laserentfernungssensors bei deinem Xiaomi ROBOROCK S5 austauschen kannst. Der Laserentfernungsmesser ist der periskopische orangene Laser auf der Oberseite des ROBOROCK S5, der sich dreht und so dem Roboter das Orientieren in Räumen ermöglicht.
Sollte dein Roboter "Fehler 1: Laserentfernungssensor" anzeigen, stehen die Chancen gut, dass du den Motor für die Sensorsteuerung austauschen solltest. Schaue dir für weitere Informationen die Roborock S5 Fehleranalyse an.
Ersatzteile
-
-
Schalte deinen Roborock S5 aus.
-

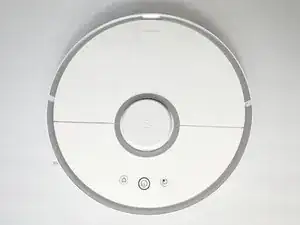

Stelle ihn auf eine gerade Oberfläche, so dass die Anschaltknöpfe in deine Richtung zeigen.
-

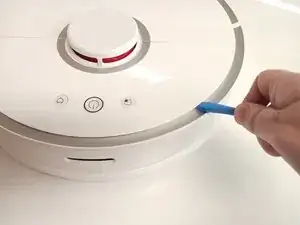

Heble mit einem Hebelwerkzeug vorsichtig den unteren Teil des Panels mit den Knöpfen auf der Oberseite auf.
-
Ziehe das Panel vorsichtig von der Oberseite des Staubsaugroboters ab. Es wird von fünf Clips festgehalten, die du vor dem Entfernen des Panels öffnen musst.
-
-
-

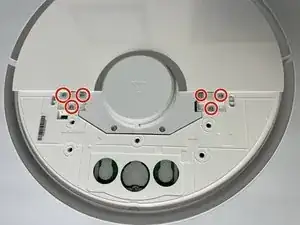

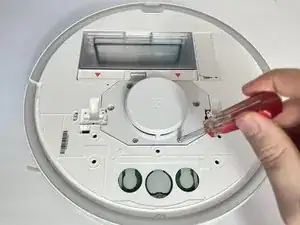

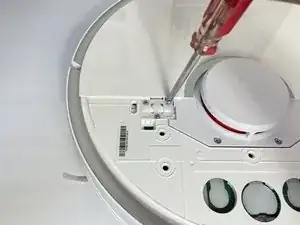

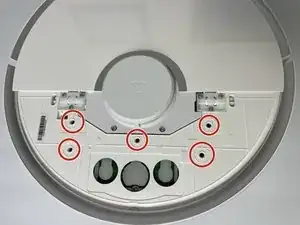

Löse mit einem Kreuzschlitzschraubendreher Nr. 2 die sechs 9-mm-Schrauben, mit denen die andere Hälfte des oberen Panels, die den Staubbehälter abdeckt, befestigt ist.
-

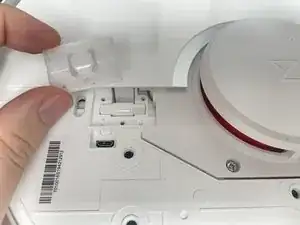

Entferne die zwei Abdeckungen der Scharniere, damit du das andere Panel auf der Oberseite entfernen kannst.
-
Entferne vorsichtig, durch Anheben, die andere Hälfte des oberen Panels vom Staubsaugroboter.
-
-
-

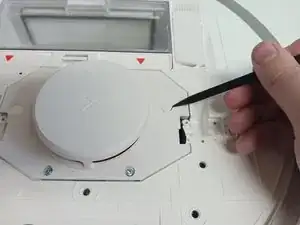

Verwende ein Hebelwerkzeug, um die Gummistopper zu entfernen und um so die drei 12 mm Schrauben, die den Laserentfernungssensor befestigen, freizulegen.
-
-
-

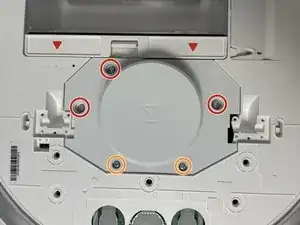

Löse mit einem Kreuzschlitzschraubendreher Nr. 2 die drei 12-mm-Schrauben, mit denen die Gehäuseabdeckung des Laserentfernungssensors befestigt ist.
-
Löse mit dem gleichen Kreuzschlitzschraubendreher Nr. 2 die beiden 9-mm-Schrauben, mit denen die Gehäuseabdeckung des Laserentfernungssensors befestigt ist.
-

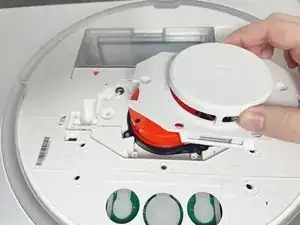

Hebe vorsichtig die Abdeckung vom Sensor.
-
-
-

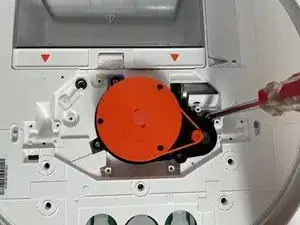

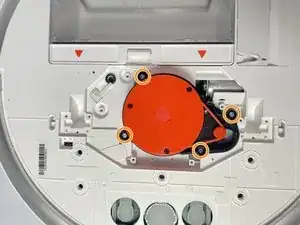

Löse mit einem Kreuzschlitzschraubendreher Nr. 2 die vier 9-mm-Schrauben, mit denen der Laserentfernungssensor befestigt ist.
-

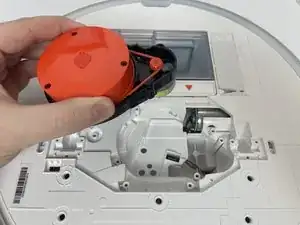

Nimm den Laserentfernungssensor vorsichtig aus dem Roboter.
-
-
-

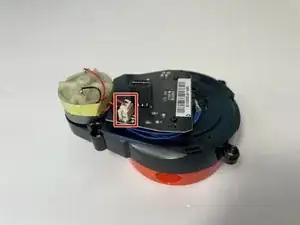

Drehe den Laserentfernungssensor um, damit die Rückseite nach oben zeigt.
-

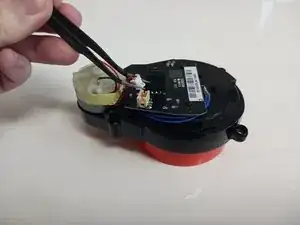

Drücke den Clip am Stecker und ziehe den Stecker gerade aus seinem Anschluss, um das Stromkabel auszustecken.
-
-
-

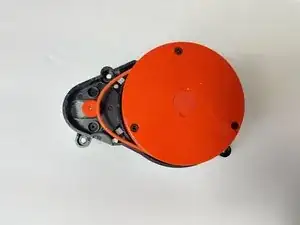

Drehe das Gehäuse des Laserentfernungsmessers wieder um.
-

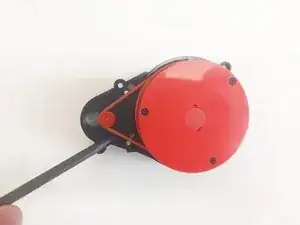

Verwende ein Hebelwerkzeug, um die Plastikschnur, die den Motor und den Sensor verbindet, vom Motor zu hebeln.
-

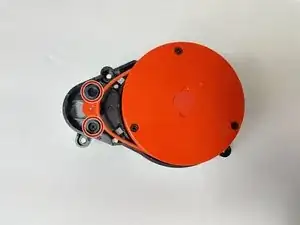

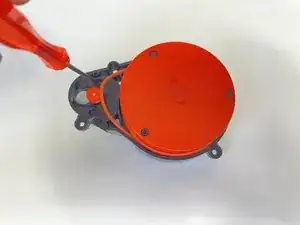

Löse mit einem Kreuzschlitzschraubendreher Nr. 1 die beiden 4-mm-Schrauben, mit denen der Motor am Gehäuse befestigt ist.
-
Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
