Caterpillar S41 Akku ersetzen

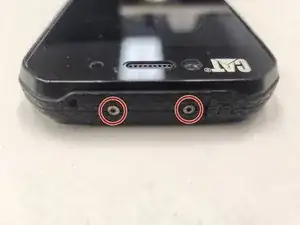

Es befinden sich je zwei Schrauben auf der oberen und unteren Seite.

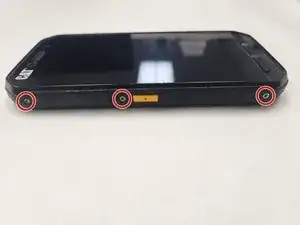

Es befinden sich je drei auf der linken und rechten Seite.

Verwende den 1,3 mm Sechskantbit, um alle zehn Schrauben zu entfernen.

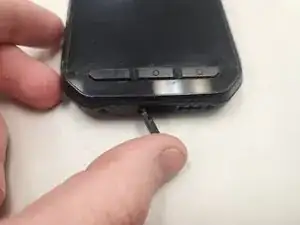

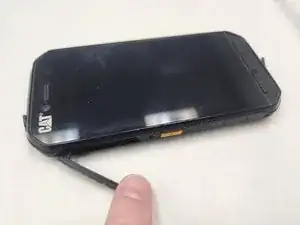

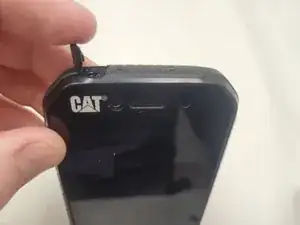

Das Caterpillar CAT S41 hat drei Abdichtungen gegen Feuchtigkeit, je eine über dem AUX- und Lade- und der Kombination aus SIM und SD Kartenport.

Öffne alle dieser Abdichtungen.

Der SIM-Einschub sollte nun entfernt werden. Auch wenn dieser Schritt nicht unbedingt nötig ist, ist dieser sehr empfindlich und würde während der nächsten Schritte vermutlich beschädigt werden.

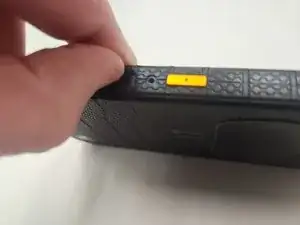

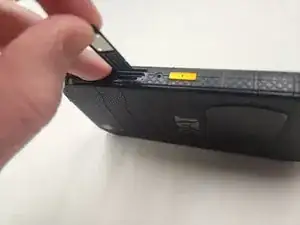

Verwende einen Fingernagel um das SIM-Kartenfach auf der Rückseite des Telefons gerade herauszuziehen.

Achte darauf, dass das Smartphone mit dem Display nach unten sicher auf der Arbeitsfläche liegt. Das Display darf in den nächsten Schritten nicht beschädigt werden.

Grundsätzlich kannst du überall mit dem Trennen des Rahmens beginnen, aber die Öffnung für den Lautsprecher ist am leichtesten zugänglich, dort solltest du beginnen.

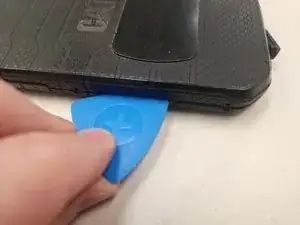

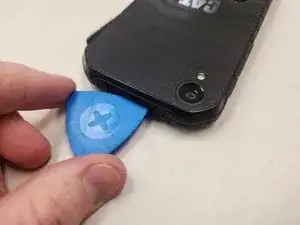

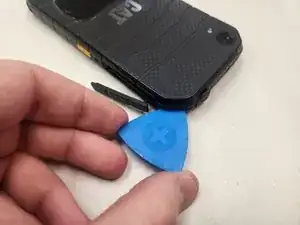

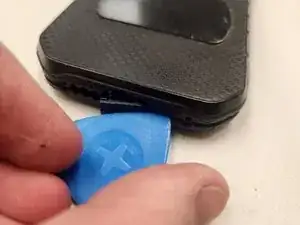

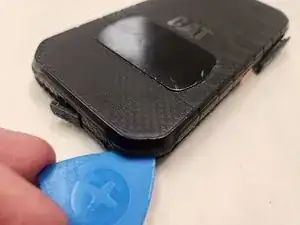

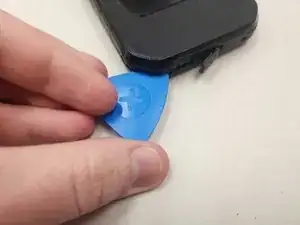

Setze ein Plektrum in die Naht zwischen die vordere und hintere Hälfte des Rahmens ein.

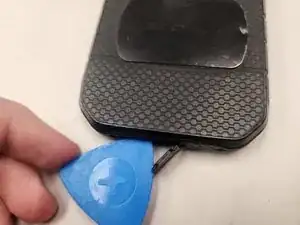

Fange vor der linken unteren Ecke an und schiebe das Plektrum um die Ecke herum. Du solltest es spüren und hören, wenn sich die Clips lösen.

Wenn sich ein Clip löst, sollte genug Platz entstehen, um das Plektrum ein Stück weiterzuschieben. Das gilt für alle Clips rund um den Rand des Gerätes.

Du wirst auf deinem Weg die Schraubenlöcher bemerken. Alle zehn Schraubenlöcher sind mit der hinteren Hälfte des Rahmens verbunden.

Überspringe zunächst die Tasten und setze das Plektrum in die obere linke Ecke ein.

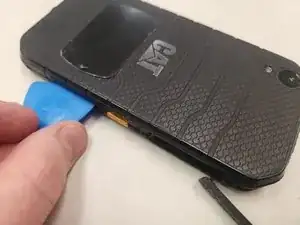

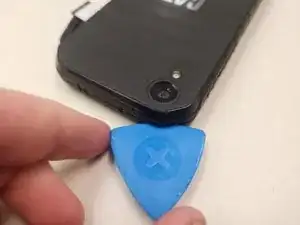

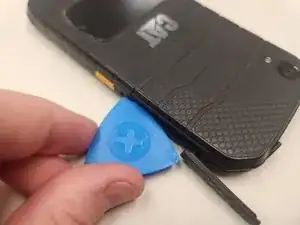

Fahre um die Ecke herum im Uhrzeigersinn fort und löse dabei alle Clips.

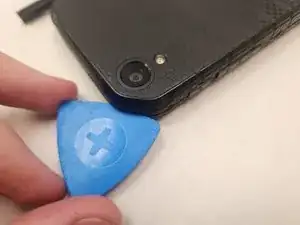

Fahre im Uhrzeigersinn fort und trenne die obere rechte Ecke des Rahmens ab.

Überspringe die Öffnung für die SIM, SD/TF-Karte und setze das Plektrum auf der anderen Seite wieder ein.

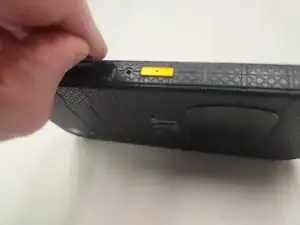

Überspringe die orangene Taste und setze das Plektrum weiter unten am Rahmen wieder ein. Die rechte Seite des Rahmens ist damit fertig abgelöst.

Fahre im Uhrzeigersinn fort und trenne die untere rechte Ecke auf.

Gehe weiter bis zur Ladebuchse. Achte darauf, dass alle Clips gelöst sind.

Überprüfe, ob wirklich alle Clips rundum geöffnet sind. Da du kräftig drücken musstest, um den Rahmen abzutrennen können manche Clips wieder eingerastet sein.

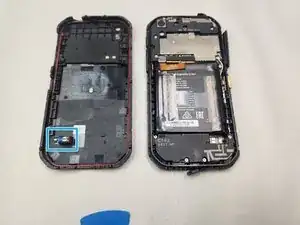

Wenn alle Clips gelöst sind kann die Rückseite leicht abgenommen werden, es gibt keinen Kleber oder Kabelverbindungen.

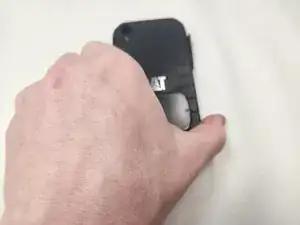

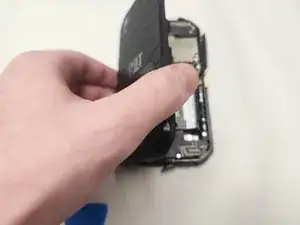

Hebe die Rückseite gerade noch oben vom Rahmen ab. Wenn sie sich nicht leicht hochheben lässt, dann kontrolliere nochmals die Clips.

Der Vibrationsmotor ist von der Rückseite eingeschlossen. Wenn du sie nicht gerade nach oben hebst, kann er beschädigt werden.

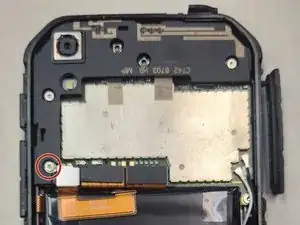

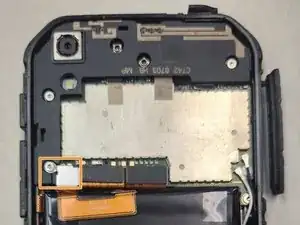

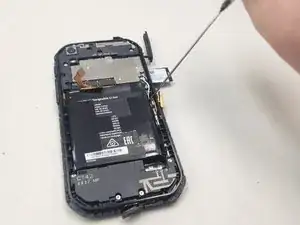

Der Akkustecker ist mit einer Platte gesichert. Die Platte ist mit einer Schraube befestigt.

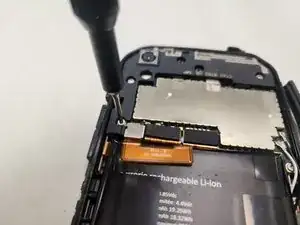

Entferne die Torx T4 Schraube.

Nach dem Entfernen ist die Platte nur noch eingeklemmt.

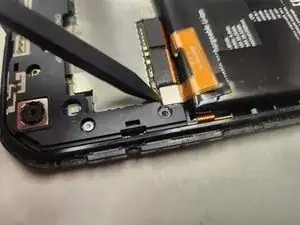

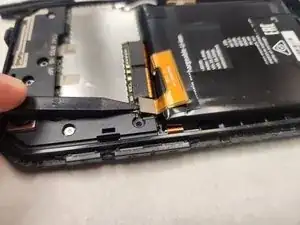

Hebe die Platte, die den Akkustecker befestigt, mit der Spudgerspitze nach oben und entferne sie.

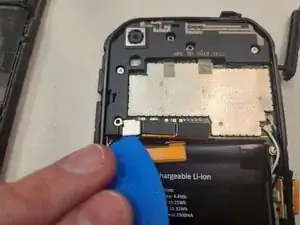

Hebe den Akkustecker mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine nach oben heraus und trenne ihn ab.

Biege den Akkustecker leicht aus dem Weg, damit er sich nicht versehentlich wieder verbindet.

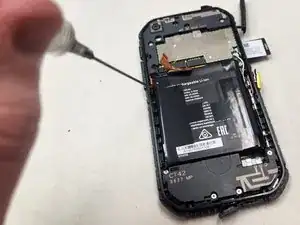

Tröpfle etwas 90%igen Isopropylalkohol mit der Spritze in die Ecken am Akku, um den Kleber zu lösen.

Lasse den Alkohol einige Minuten lang einwirken, um den Kleber am Akku aufzuweichen.

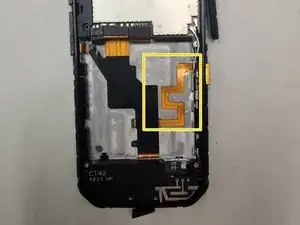

Schaue dir dieses Kabel genau an, bevor du mit dem Hebeln beginnst.

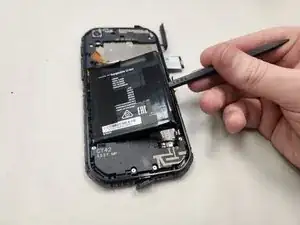

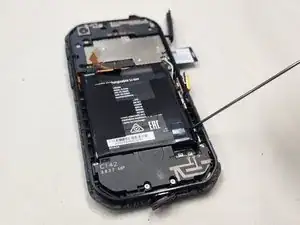

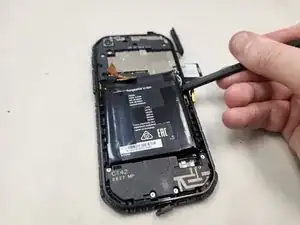

Nimm das flache Ende eines Spudgers und fange an, den Akku hochzuhebeln.

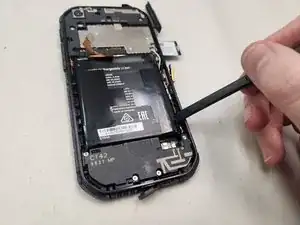

Es gibt zwei Stellen an der rechten Seite des Akkus, in die das flache Ende des Spudgers gut hineinpasst. Heble dort abwechselnd um zu vermeiden, dass der Druck auf den Akku zu ungleich verteilt ist.

Wenn der Akku ein Stück weit draußen ist, dann setze auch in der Mitte an.

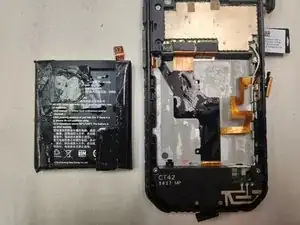

Untersuche den ausgebauten Akku auf Schäden und beachte die notwendigen Sicherheitsvorkehrungen.

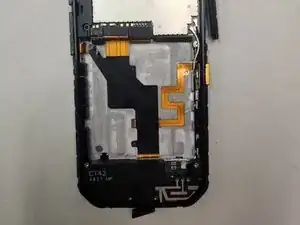

Beseitige die Kleberreste aus dem Akkufach. Ziehe das vorher markierte Kabel gerade, damit der neue Akku eingebaut werden kann.
