Einleitung
-
-
Laptop zugeklappt auf den Deckel legen und wie im Bild ausrichten
-
Es gibt 3 verschiedene Schraubenlängen:
-
4 Stk. PH1 12 mm (orange)
-
3 Stk. PH1 10 mm (gelb)
-
4 Stk. PH1 7 mm (grün)
-
Die Schrauben müssen später an wieder an der richtigen Stelle verbaut werden, da sonst etwas beschädigt werden kann.
-
Entferne die Schrauben und sortiere Sie der Länge nach.
-
-
-
Gerät umdrehen und aufklappen.
-
Achtung: Sobald die Tastatur gelöst ist, müssen erst 4 Flachbandkabel entfernt werden, bevor die Tastatur abgenommen werden kann!
-
Den Jimmy vorsichtig an der rechten unteren Ecke der Tastatur in den Spalt zwischen Gehäuse und Tastatur hineinschieben.
-
Von dieser Position aus abwechselnd nach links und oben hebelnd vorarbeiten, bis die Tastatur lose auf dem Gehäuse liegt.
-
-
-
Es müssen 4 Kabel entfernt werden!
-
Tastatur unter dem Touchpad vorsichtig, Richtung Bildschirm aufklappen.
-
Mithilfe des Spudgers die schwarze Verriegelung des Flachbandkabels hochklappen und das Kabel vorsichtig herausziehen. Wiederhole dies für jedes der vier Flachbandkabel.
-
-
-
Batterie stecker lokalisieren
-
Die Metallklammer (blaues Rechteck) nach oben schieben.
-
Mit dem Spudger den weißen Stecker nach oben herausheben.
-
-
-

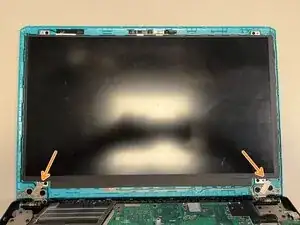

Die Abdeckungen vorsichtig mit einer Pinzette entfernen.
-
Die beiden Schrauben entfernen. PH1 - 4 mm.
-
-
-
Das Gerät aufgeklappt auf den Deckel legen!
-

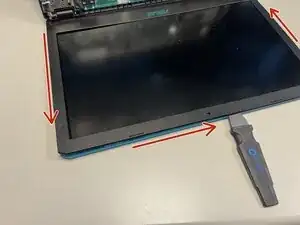

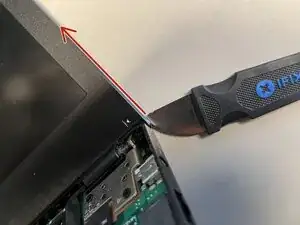

Mit den Jimmy in der rechten Ecke vorsichtig in den Spalt fahren und gegen den Uhrzeigersinn die Blende aufhebeln.
-
-
-

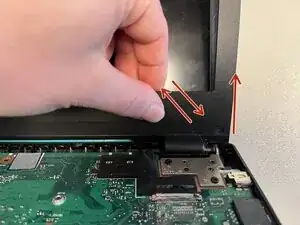

Die Blende hält noch, durch Ihre gebogene Form, an den Scharnieren.
-
Vorsichtig bewegen und nach oben herausnehmen.
-
-
-

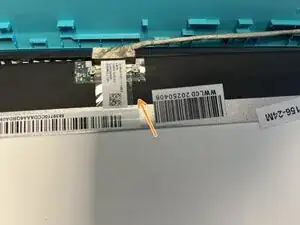

Mit der Pinzette vorsichtig die Klebestreifen von den Befestigungsklammern des Panels herunterziehen.
-
-
-

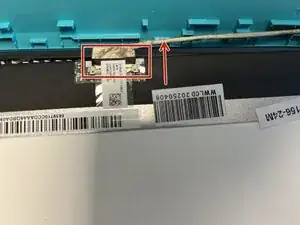

Panel anstecken.
-

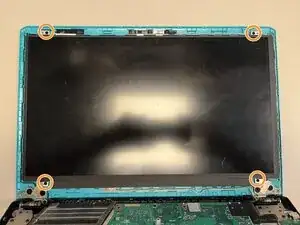

Mit den 4 Schrauben verschrauben.
-
Tastatur einstecken und System booten, um zu überprüfen ob Panel richtig verbunden ist.
-
Wenn kein Erfolg, Steckverbindung prüfen.
-

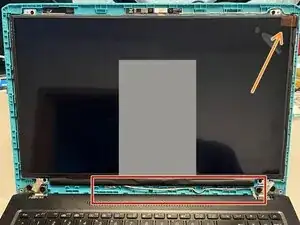

Wenn Erfolg, Schutzfolie entfernen.
-
Displaykabel muss korrekt in der Führung liegen, sonst liegt die Blende nicht richtig an.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
