Ersetzen der Display-Einheit eines Lenovo ThinkPad T480s

Geschrieben von: Sarah Westberg
  • Kommentare: 1
Ersetzen der Display-Einheit eines Lenovo ThinkPad T480s

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Benutze diese Anleitung, um die Display-Einheit deines Lenovo ThinkPad T480s zu tauschen.

Diese Einheit beinhaltet die Displayblende, die Displayscharniere, das Kamera- und Mikrofon-Modul, die WLAN und WWAN Antennen und den LCD-Bildschirm. Du kannst die ganze Einheit ersetzen, um Zeit zu sparen.

Einige Anzeichen einer defekten Displayeinheit sind:

- ein leeres / schwarzes / flackerndes Display

- schwergängige / lose oder verdrehte Scharniere

- Webcam-Fehler, die nicht durch Einstellungen im Laptop gelöst werden können.

Vor Reparaturbeginn muss zuerst der interne Akku deaktiviert werden. Schalte dann das Gerät aus und trenne es vom Netzteil ab.

  1. RNt3cWxTIjeD1Mhe
    RNt3cWxTIjeD1Mhe
    haCRyLGBRClsXGrF

    • Deaktiviere den Akku, schalte das Gerät aus und trenne das Netzteil von deinem Gerät, bevor du mit der Anleitung anfängst/fortfährst.

    • Löse die sechs unverlierbaren Schrauben mit einem Kreuzschlitzschraubendreher #1.

    Somehow I find the screws for the T480s bottom cover to be slightly more prone to stripping, compared to the ThinkPad T480 and X1 Carbon Gen 6. However, the #1 Phillips screws on the T480s have drives that are cut in a way that also let you use a #3 flathead.

    Tai Lam -

  2. Vboy5of3qMKgumu1
    Vboy5of3qMKgumu1
    Xg36ebBqZsGYEUXf
    lIwLqVaU1qnjeJil

    • Entferne die untere Abdeckung mit einem Öffnungswerkzeug.

    • Beginne an der oberen Kante in der Nähe des Scharniers und arbeite dich an der Kante entlang, bis alle Clips gelöst sind.

  3. l4tenwgnMuEBiPRu
    l4tenwgnMuEBiPRu
    OndiEfoacVynMaGD

    • Hebe die untere Abdeckung ab.

  4. 3nHbvpX4muPD4TU1
    3nHbvpX4muPD4TU1

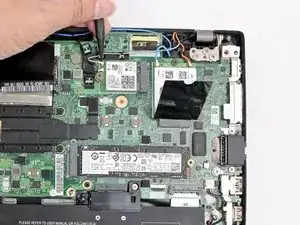

    5iOIWYCafD2XRw6B

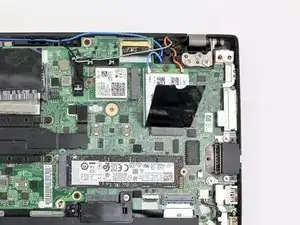

    3HUCbANhTlagQtVA

    • Benutze den Spudger, um die Koaxial-Kabel der WLAN- und WWAN-Karten zu trennen.

    • Wenn du die WLAN-Karte wieder zusammenbaust, stecke das schwarze Kabel am nächsten zur Schraube und das graue auf der anderen Seite an. Stecke bei der WWAN-Karte das blaue Kabel links und das orangene rechts an.

    • Es gibt auch kleine farbcodierte Pfeile auf jeder Karte, die den passenden Kabeln entsprechen.

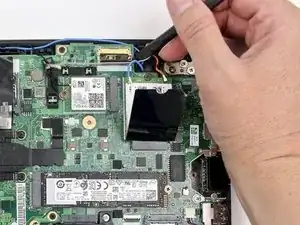

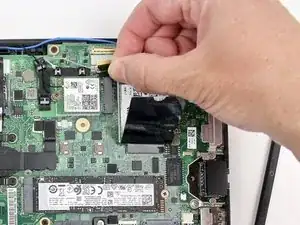

  5. ZAItEEFU2pRbFhVH

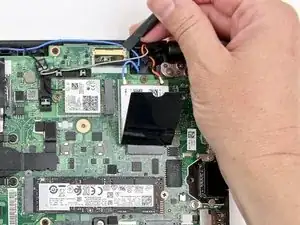

    ZAItEEFU2pRbFhVH
    RVi3mr4GdeyjkRrX
    KChdrepJmvHXJZv4

    • Benutze den Spudger, um das Display-Kabel vom Motherboard zu trennen.

  6. GtFbnE4JplAGGIWP

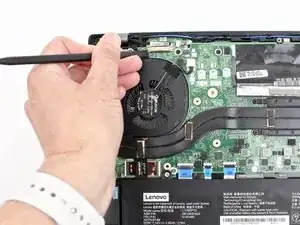

    GtFbnE4JplAGGIWP

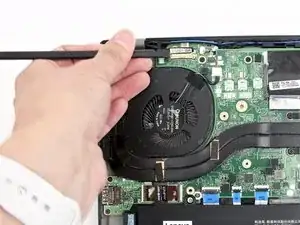

    1NG2weDhrNBWdHCe

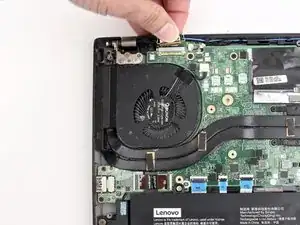

    NbJ3EYQLmy2BJsPv

    • Trenne mit dem Spudger das Kamera-Kabel vom Motherboard ab.

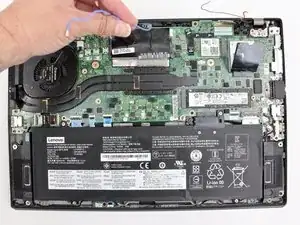

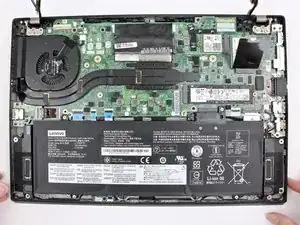

  7. ZDfJskXmaR2OkuIZ
    ZDfJskXmaR2OkuIZ
    jGe6ZNkH1LjyiNAA

    • Entferne alle Antennen-Kabel aus deren Kanal.

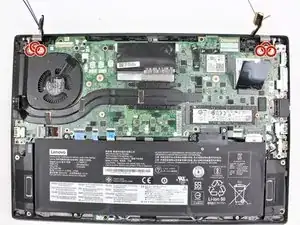

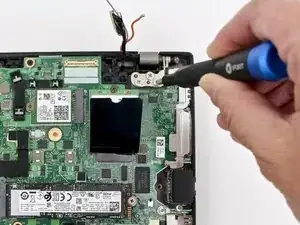

  8. SnkPIsvL3cWHW5RT
    SnkPIsvL3cWHW5RT
    YvRBXP3Laj6R6nSD

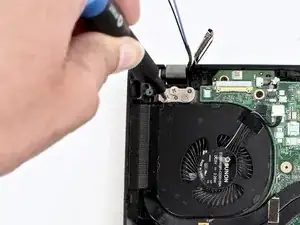

    YwO6AAVeCN6ALERX

    • Entferne mit einem Kreuzschlitzschraubendreher #1 jeweils links und rechts drei 5 mm lange Schrauben von den Scharnieren.

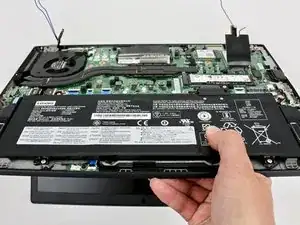

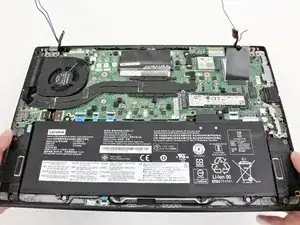

  9. oroONEhm5dEN1SWL

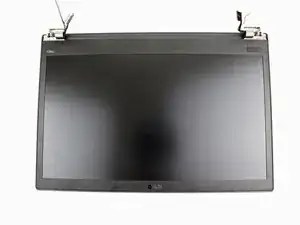

    oroONEhm5dEN1SWL
    iQQbknHPVFDKtaFT
    MSEOJsawnMKOtodo

    • Drehe die Scharniere vorsichtig aufwärts und entferne den unteren Teil des Laptops von der Display-Einheit.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge.

Entsorge deinen Elektroschrott fachgerecht.

Verlief deine Reparatur nicht wie geplant? Versuche simple Fehlerbehebung oder frage in der Community nach Hilfe.
