Game Boy Advance Lautsprecher Austausch

Geschrieben von: Adam
  • Kommentare: 6
Game Boy Advance Lautsprecher Austausch

Schwierigkeitsgrad

Sehr schwierig

Schritte

8

Zeitaufwand

30 - 40 Minuten

Einleitung

Hier wird der Austausch der Lautsprecher gezeigt.

  1. kXYoUEHAsWGPKEFe
    kXYoUEHAsWGPKEFe
    WmTJlvYkEnEOKX5e
    hARYgMZRr1ggfMnJ

    • Entferne die Batterieabdeckung, indem du den Verschluss löst und die Abdeckung aufklappst. Nimm die Batterien heraus.

    • Wende beim Herausnehmen keine Gewalt an. Es handelt sich um ein elektronisches Gerät, das leicht beschädigt werden kann.

  2. EdmFB3lCk51Otdqm
    EdmFB3lCk51Otdqm
    HlN6WaAqxPChbau3

    • Schraube am Gehäuserückteil sechs TriWing Schrauben heraus.

    • An der Unterkante der Rückabdeckung befindet sich eine Kreuzschlitzschraube #1 ( Bild 2). Drehe sie heraus.

  3. sSNaRIcxSqRTPVfl

    • Halte das Vorderteil mit einer Hand fest und ziehe das Gehäuserückteil mit der anderen Hand ab.

    • Passe auf, dass die Seitenteile und Tasten nicht abfallen.

  4. WkkQIbeHrTlfEGGI
    WkkQIbeHrTlfEGGI
    X3pRpCLRTJHLWFRj

    • Ziehe die seitlichen Tasten vom Gehäuse ab.

    • Ziehe die Seitenteile ab.

    • Wenn die Tasten klemmen sind sie meistens nicht richtig platziert. Setze sie korrekt ein.

    my side pannel on the right is a little loose how do i fix it

    Mark -

  5. RRebCeaukHvKwKfZ

    • Ziehe die graue Einschalttaste aus dem Gerät heraus. Ersetze sie durch einen neue, falls nötig.

  6. PShAUXBUS6tTZQCt
    PShAUXBUS6tTZQCt
    CbINuYWAAbUWDyiy
    CCqwROISYgTlsbHX

    • Entferne die Silikon-Tastenflächen aus deren Sockel.

    • Entferne die Plastik-Tasten und das D-Pad, per Hand oder mit einer Pinzette von den Tastenflächen.

  7. DEshmWIj2G6AEUcj
    DEshmWIj2G6AEUcj
    WFj3jIGZNQBohUHK
    UMpHG3VBpkRwGZVA

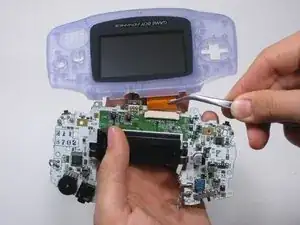

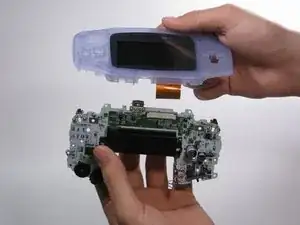

    • Ziehe das Flachbandkabel vorsichtig mit einer Pinzette von der Hauptplatine.

    DO NOT USE TWEEZERS ON THE RIBBON CABLE. DO NOT PULL ON THE RIBBON CABLE LIKE THAT.

    theres 2 brown tabs on each side of the connector. You slide both those up and the ribbon cable slides right out with no need to use tweezers. Don't risk damaging your ribbon cable.

    Vincent C. -

    DONT USE TWEEZERS It's 2024 and it still hasn't been updated despite it saying it got updated September 2024, the first comments correct. Please don't use tweezers

    Stanton Finch -

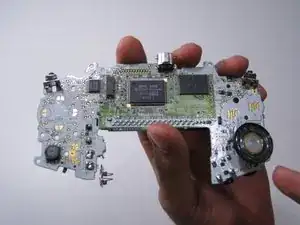

  8. 1cHW1jTmDy1tEFax
    1cHW1jTmDy1tEFax
    XdLLHfXxxYbnulHq
    4w4wLbXTlcqHeMGt

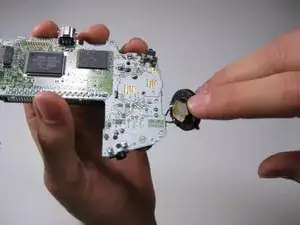

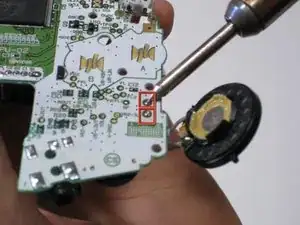

    • Schiebe den Lautsprecher vorsichtig nach rechts und löte die beiden Anschlüsse auf der Hauptplatine ab.

    • Passe beim Entlöten auf und überhitze nicht die Hauptplatine.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
