Game Boy Advance Tasten und LCD Austausch

Geschrieben von: Aldo Corona
  • Kommentare: 1
Game Boy Advance Tasten und LCD Austausch

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

10 - 20 Minuten

Einleitung

Hier wird das Entfernen von Tasten, LCD und Hauptplatine gezeigt.

  1. kXYoUEHAsWGPKEFe
    kXYoUEHAsWGPKEFe
    WmTJlvYkEnEOKX5e
    hARYgMZRr1ggfMnJ

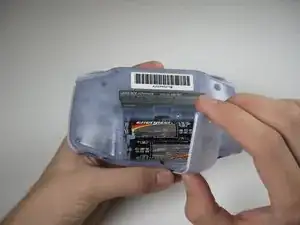

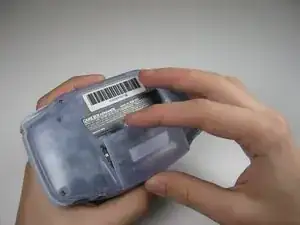

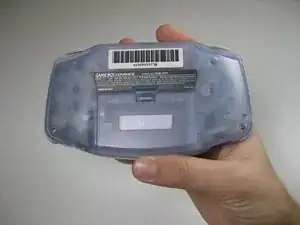

    • Entferne die Batterieabdeckung, indem du den Verschluss löst und die Abdeckung aufklappst. Nimm die Batterien heraus.

    • Wende beim Herausnehmen keine Gewalt an. Es handelt sich um ein elektronisches Gerät, das leicht beschädigt werden kann.

  2. EdmFB3lCk51Otdqm
    EdmFB3lCk51Otdqm
    HlN6WaAqxPChbau3

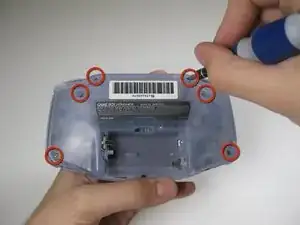

    • Schraube am Gehäuserückteil sechs TriWing Schrauben heraus.

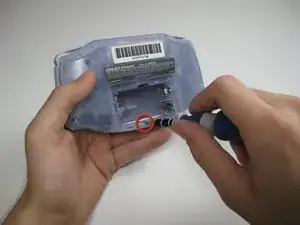

    • An der Unterkante der Rückabdeckung befindet sich eine Kreuzschlitzschraube #1 ( Bild 2). Drehe sie heraus.

  3. sSNaRIcxSqRTPVfl

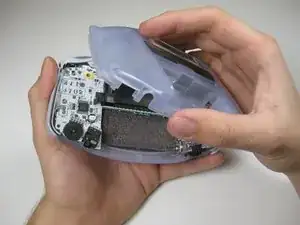

    • Halte das Vorderteil mit einer Hand fest und ziehe das Gehäuserückteil mit der anderen Hand ab.

    • Passe auf, dass die Seitenteile und Tasten nicht abfallen.

  4. WkkQIbeHrTlfEGGI
    WkkQIbeHrTlfEGGI
    X3pRpCLRTJHLWFRj

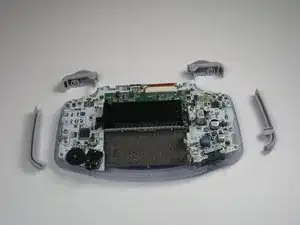

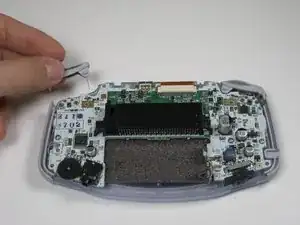

    • Ziehe die seitlichen Tasten vom Gehäuse ab.

    • Ziehe die Seitenteile ab.

    • Wenn die Tasten klemmen sind sie meistens nicht richtig platziert. Setze sie korrekt ein.

    my side pannel on the right is a little loose how do i fix it

    Mark -

  5. RRebCeaukHvKwKfZ

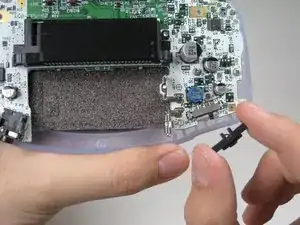

    • Ziehe die graue Einschalttaste aus dem Gerät heraus. Ersetze sie durch einen neue, falls nötig.

  6. JvCo1AeCraFKyq3u

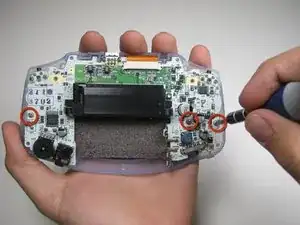

    • Entferne drei Kreuzschlitzschrauben #1 auf der Hauptplatine.

  7. Zt5QVxBOF3KYi6nk
    Zt5QVxBOF3KYi6nk
    pYOYGdlqudvRSNjS

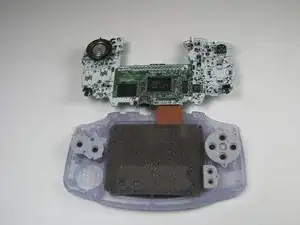

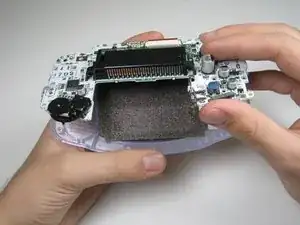

    • Ziehe die Hauptplatine weg vom Vorderteil. Fasse sie dazu am unteren Rand an und achte auf das Flachbandkabel am oberen Rand. Es ist immer noch verbunden.

    • Sei vorsichtig. Das Flachbandkabel ist empfindlich und kann leicht beschädigt werden.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
