Game Boy Spielemodul Batterieaustausch

Geschrieben von: Jose Ayala

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 40 Minuten

Einleitung

Wenn beim Game Boy Probleme beim Abspeichern auftreten, wie z.B. verlorener Spielfortschritt, ist es wahrscheinlich an der Zeit, die interne Batterie im den Spielemodul zu wechseln.

Die Batterie spielt in den Spielemodulen eine sehr wichtige Rolle, wenn es um Spielstände geht. Mit der Zeit werden diese Batterien aber immer schwächer, was zu Datenverlust führen kann.

Teste vor der Nutzung dieser Anleitung mit einem Multimeter die Spannung der Batterie.

Typischerweise ist es ein Zeichen dafür, dass die Batterie ersetzt werden sollte, wenn der Batteriestand bei einer Messung mit einem Multimeter keine Nachkommastelle hat.

Werkzeuge

Ersatzteile

CR2032 Lithium Battery

Schritt 1

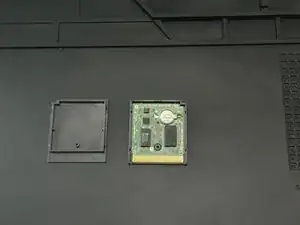

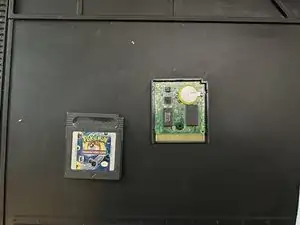

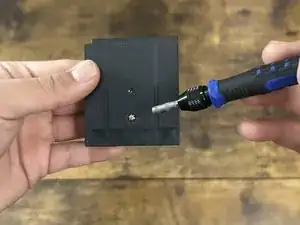

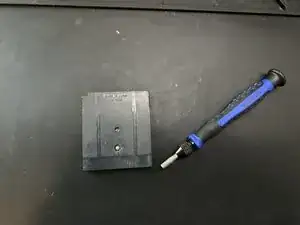

Drehe die Schraube am Modul heraus.

Schritt 2

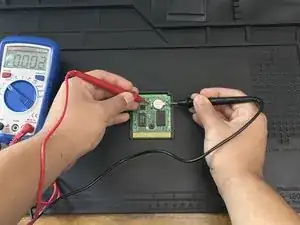

Schalte das Multimeter ein und wähle den Spannung-Modus (V) aus. Teste danach die Spannung der Batterie.

Schritt 3

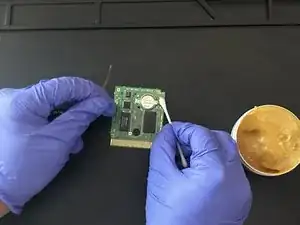

Trage etwas Flussmittel auf, um das Entlöten der verlöteten Bereiche der Batterie zu erleichtern.

Schritt 4

Sei vorsichtig bei der Arbeit mit einem Lötkolben, er kann dir Brandwunden zufügen.

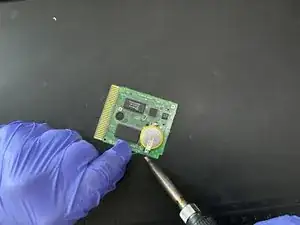

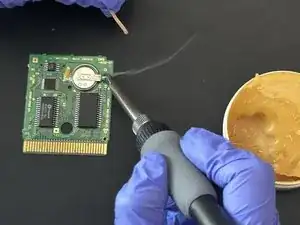

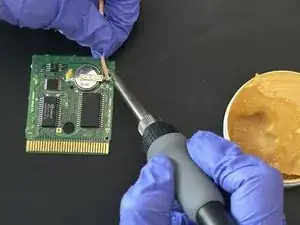

Heize den Lötkolben vollständig auf. Erhitze dann die Lötstellen.

Schritt 5

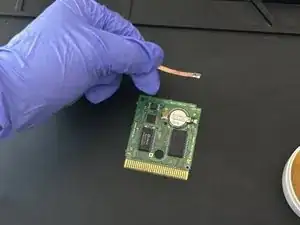

Nimm das Lötzinn mit der Entlötlitze auf.

Schritt 6

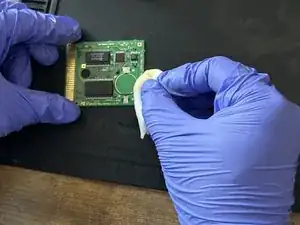

Wische übriges Flussmittel ab.
Das Flussmittel kann die Platine beschädigen, wenn es nicht vollständig entfernt wird oder es sich auf andere Stellen der Platine verteilt.

Schritt 7

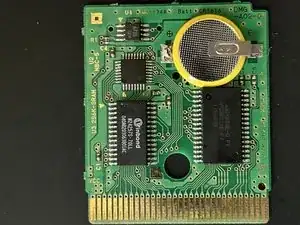

Achte darauf, dass der positive Batteriepol an der positiven Markierung und der negative Pol an der negativen Markierung angeschlossen ist.
Nimm den Lötkolben und das Lötzinn und verlöte die beiden Batteriepole.

Schritt 8

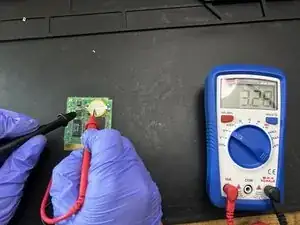

Schalte dein Multimeter ein und wähle den Spannung-Modus (V) aus. Teste danach die Spannung der Batterie.
Die Spannung der Batterie muss mindestens 1,5 V betragen, Wenn der Multimeter einen negativen Wert ausgibt, dann sind höchstwahrscheinlich die Pole vertauscht. Tausche die Anschlüsse und prüfe den Wert erneut.
