Einleitung
Diese Anleitung beschreibt das Öffnen des Rasierergehäuses. Dies ist die Voraussetzung für weitere Arbeitsschritte wie den Austausch des Akkus oder des Antriebs.
-
-

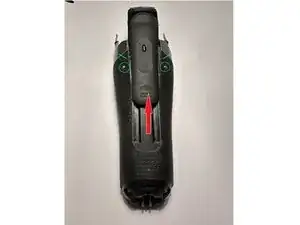

Fahre dazu den Trimmer aus, d.h. schiebe ihn vom Boden weg Richtung Scherkopf (roter Pfeil)
-

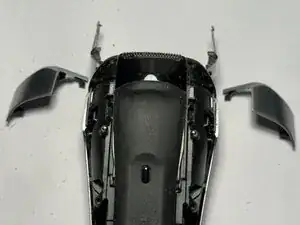

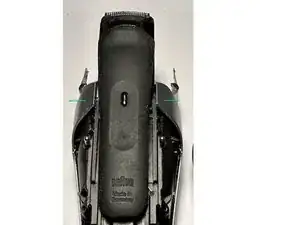

Ziehe (grüne Pfeile) jeweils die Abdeckung links und rechts des Trimmers über die Haltepins (grüne Ringe)
-
Ziehe sie anschließend Richtung Boden ab.
-
-
-

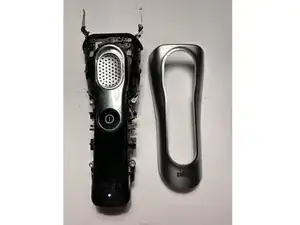

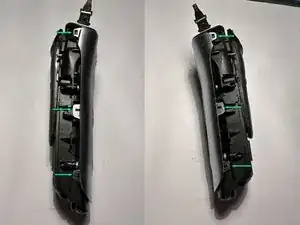

Baue die vordere Gehäuseabdeckung (Außenblende) ab. Heble dazu vorsichtig die drei seitlichen Ösen links und rechts mit dem Spatel etwas über die Haltenasen.
-

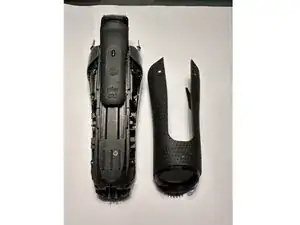

Hebe die Gehäuseabdeckung vorsichtig ab.
-
-
-
Entferne Schalterabdeckung. Heble dazu die Halteösen links und rechts über die Haltenasen.
-
Hebe anschließend oben die freigelegte Schalterwippe ab.
-
-
-

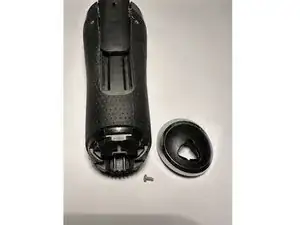

Löse dazu die vier Torx-Schrauben, die von der Vorderseite links und rechts außen sichtbar sind.
-

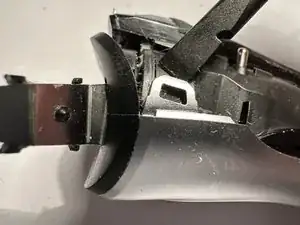

Die vom Gehäuse und der Abdeckung gegenüberliegende Nut und Feder können mithilfe der Drehbewegung eines Spatels auseinander gedrückt werden.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
