Einleitung

Benutze diese Anleitung, um die Hauptplatine des HP EliteBook 1040 G4 zu ersetzen. Die Hauptplatine ist das Rückgrat, welches alle Komponenten des Computers miteinander verbindet. Es versorgt das Gerät mit Strom und bildet einen zentralen Kommunikationsort. Wenn du Probleme mit der Geschwindigkeit, Grafik oder Hardware deines Computers bemerkst, könnte es notwendig sein die Hauptplatine auszutauschen.

Um diese Anleitung fertigzustellen brauchst du einen T5 Torx sowie einen #0 und #00 Kreuzschlitzschraubendreher.

Stelle sicher, dass der Computer komplett ausgeschaltet ist, bevor du beginnst.

  1. OwRelP1Q2kdGOtoE
    • Benutze einen T5 Torx Schraubendreher, um die acht 5 mm Schrauben, mit denen die Gehäuserückseite am Rahmen befestigt ist, zu entfernen.

  2. 6TZHI6LLpl1SrHDP
    6TZHI6LLpl1SrHDP
    Xt1FHAqjNTIryfDn
    • Hebe die Gehäuserückseite hoch und entferne sie vom Gerät.

  3. dgxgNfq5suqElvUI

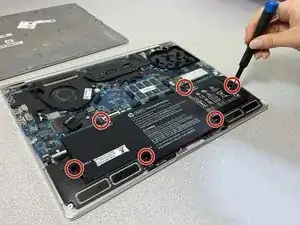

    • Benutze einen #00 Kreuzschlitzschraubendreher, um die acht 4 mm Schrauben, welche den Akku an der Hauptplatine befestigen, zu lösen.

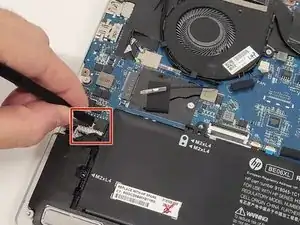

  4. 2i6dY1TVyi4M2fpd
    2i6dY1TVyi4M2fpd
    1pShETHcrHgnXCnT

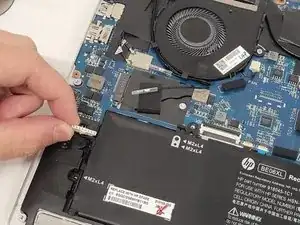

    • Benutze einen Kunststoffspudger, um den Akku Pin Konnektor vorsichtig aus seinem Stecker zu lösen. Hebe den Pin Konnektor langsam von jeder Seite an, bis er sich löst.

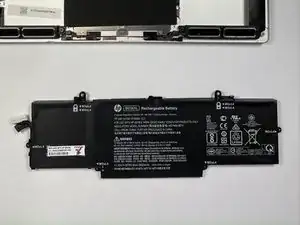

  5. IPkJNQShsWR1yJTd
    IPkJNQShsWR1yJTd
    5vH1O4xVNgKRV2j4

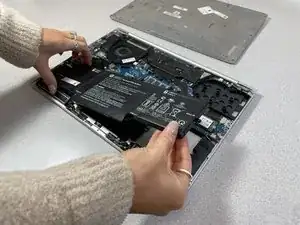

    • Hebe den Akku an und entferne ihn aus dem Gerät.

  6. 3qcafAvj1Z2MUDrk

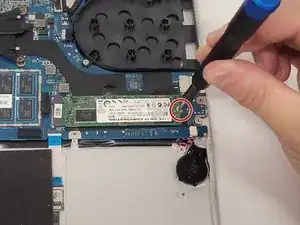

    • Benutze einen #00 Kreuzschlitzschraubendreher, um die einzige 5 mm Schraube, welche die SSD an der Hauptplatine befestigt, zu lösen.

  7. bqVImxNQHw4odgtD

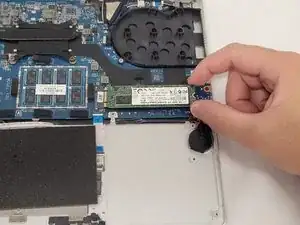

    • Hebe die SSD hoch und aus dem Gerät heraus.

  8. MRTdDBqBg2Tq6KUi
    MRTdDBqBg2Tq6KUi
    svSIJTjy3iOkuIdL
    • Benutze einen #0 Kreuzschlitzschraubendreher und entferne die zwei silbernen 5 mm Schrauben, die den Lüfter befestigen.

    • Die obere linke Schraube kann unter Abschirmband versteckt liegen.

  9. qknqXccFeatLT2jH
    qknqXccFeatLT2jH
    P6HWMiLDLUCSOSKY
    3CmxU2EPuFHExN6d
    • Entferne das elektrische Band, um die Schrauben des Hitzeableiters freizulegen.

    • Benutze den #0 Kreuzschlitzschraubendreher und löse die vier Schrauben, welche den Hitzeableiter an der Hauptplatine befestigen.

    • Diskonnektiere den Pin Konnektor vorsichtig, in dem du ihn aus seinem Sockel ziehst.

  10. lVSSdwDL1Yuy4taD
    • Entferne die Kabel die vom Clip zum linken Lüfter ziehen vorsichtig.

  11. UlNRUKs6ZYmOyEFF
    UlNRUKs6ZYmOyEFF
    nwwvgw2LHYxYjph5
    • Hebe den Lüfter an und entferne ihn und die Einheit mit der Hitzeableitung aus dem Gerät.

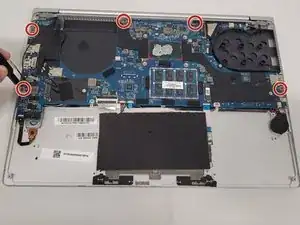

  12. YuvJJPWcQrQCaHAs
    • Benutze einen #0 Kreuzschlitzschraubendreher und entferne die fünf schwarzen 4 mm Schrauben, welche die Hauptplatine mit dem Gerät verbinden.

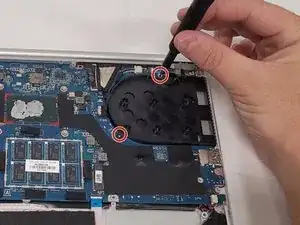

  13. IQugmdWJ51wXABQC
    IQugmdWJ51wXABQC
    H3mgg4kw3xAQAZ4S

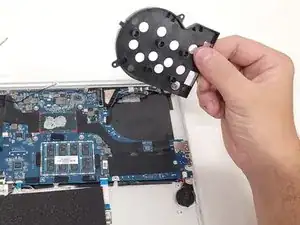

    • Benutze den selben #0 Kreuzschlitzschraubendreher und entferne die zwei silbernen 6,5 mm Schrauben Platzhalters für den sekundären Lüfter.

    • Entferne den Lüfter-Platzhalter aus dem Gerät.

  14. 2QpUN3H5SU1ZBew3
    2QpUN3H5SU1ZBew3
    JWk6bNw6tNUiBTge

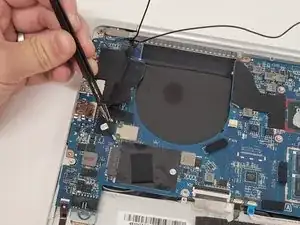

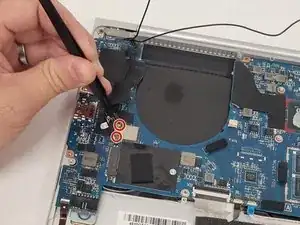

    • Diskonnektiere das „Main“ und das „Aux“ Kabel vom Dual Band Wireless Treiber vorsichtig.

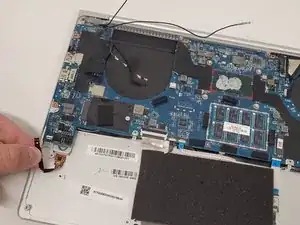

  15. 2gjZf13qrnKAJXdK
    2gjZf13qrnKAJXdK
    p6VTkfoRmVqXOUD2
    • Entferne den ZIF Konnektor unten links an der Hauptplatine, indem du ihn an dem kleinen grauen Etikett anhebst und ihn dabei aus der Buchse ziehst.

    • Für weiterführende Informationen, wie du den Zero Insertion Force (ZIF) Konnektor ordnungsgemäß entfernst, schaue dir bitte diese Anleitung an.

  16. pJdUd6UVkFZpDKTu

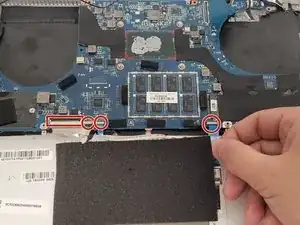

    • Diskonnektiere und entferne die vier ZIF Stecker, welche mittig unten auf der Hauptplatine gelegen sind, indem du die kleinen Verriegelungsetiketten nach oben ziehst und sie dann aus ihren Buchsen herausziehst.

  17. vEBxsQA3P2ehmOml

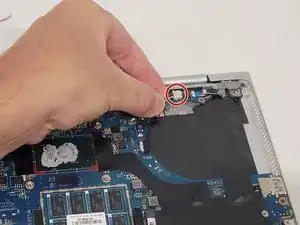

    • Entferne die PIN Konvektoren aus der oberen rechten Ecke der Hauptplatine.

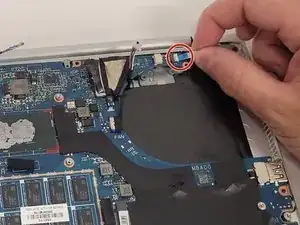

  18. HRvjBSZY61dUv6JD
    • Entferne den ZIF Stecker aus der oberen rechten Ecke der Hauptplatine, indem du die Verriegelungsetikette nach oben ziehst und den Stecker dann aus seiner Buchse ziehst.

  19. 4BmYlChuMCXQXYZE
    4BmYlChuMCXQXYZE
    IGf3CEVjKJYLYyeB

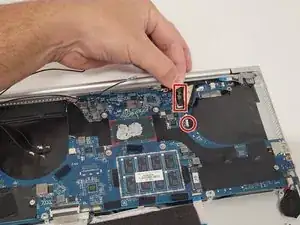

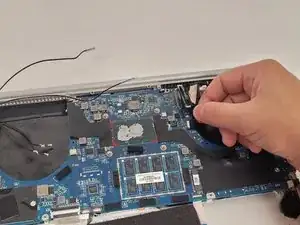

    • Entferne die Pin Konnektoren in der oberen rechten Ecke der Hauptplatine, indem du sie gerade nach oben hebst. Der längere, oben gelegene Konnektor besitzt ein Etikett, welches direkt an ihm angebracht ist, damit er leichter zu entfernen ist.

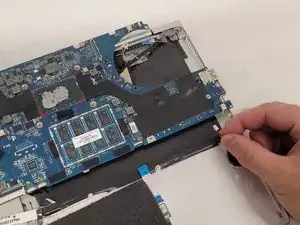

  20. gefUMtpjGYVfKMPD
    gefUMtpjGYVfKMPD
    FHuQYO2eO5MOBpJY
    5W2PGOP14blKWvjj

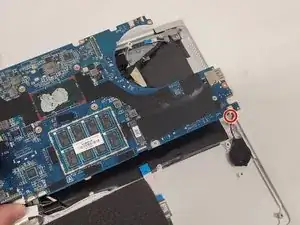

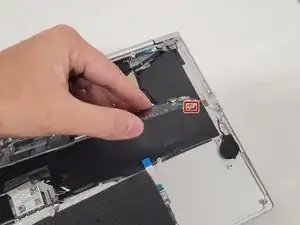

    • Entferne den RTC Batterie Pin Konnektor von der Unterseite der Hauptplatine.

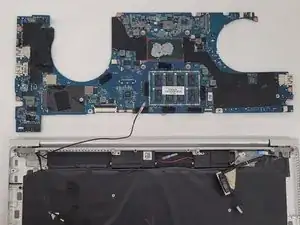

  21. EjvBqRDiD6exCoCk
    • Hebe die Hauptplatine vorsichtig an und entferne sie.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.
