Einleitung
WARNUNG - Bevor du irgendetwas auseinander baust, solltest du sicherstellen, dass dein Gerät von jeglicher Stromquelle getrennt ist.
Solltest du nach einem Weg suchen die Hauptplatine deines HP EliteBook 1050 G1 auszutauschen wird dir diese Anleitung dabei behilflich sein.
- Stelle sicher, dass du das richtige Ersatzteil hast, wenn du eine Hauptplatine zum Austausch kaufst bzw. die Reparatur beginnst.
- WARNUNG - Stelle sicher, dass du während des Austausches sorgsam mit allen Bauteilen auf der Hauptplatine umgehst und keine Kleinteile unter den unteren Teil des Gehäuses fallen. Das würde die Lebensdauer deines Gerätes verkürzen.
- VORSICHT - Benutze Handschuhe, während du mit den Computerbauteilen arbeitest, weil sie empfindlich mit den Ölen auf den Fingern bzw. der Haut reagieren können.
- BEACHTE - Während des Reparaturvorganges musst du einige Bauteile ausbauen. Stelle sicher, dass du den entsprechenden, sauberen Raum, einen sauberen Arbeitsbereich hast, um die Bauteile abzustellen und du die Reihenfolge der Bauteile im Blick behalten kannst, bevor du die Hauptplatine austauscht.
- Während du die Lüftereinheit ausbaust siehst du die Wärmeleitpaste auf der Rückseite. Diese Paste solltest du NICHT anfassen. Lege die Lüftereinheit andersherum ab und ersetze sie nach der Hauptplatine.
-
-
Entferne die zwei 5,5 mm Schrauben mit einem Torx T8 Schraubendreher.
-
Entferne die fünf 8,7 mm Schrauben mit einem Torx T8 Schraubendreher.
-
Entferne die zwei 6,6 mm Schrauben mit einem Torx T8 Schraubendreher.
-

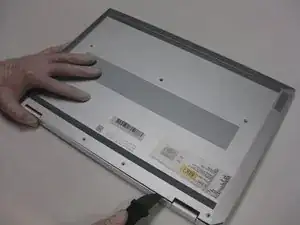

Hebele die Abdeckplatte mit einem Jimmy auf.
-
-
-

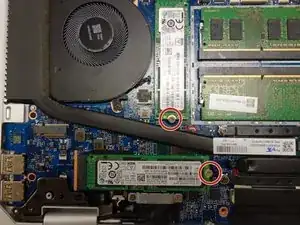

Entferne die zwei 1,9 mm Schrauben den SSDs mit einem #0 Kreuzschlitzschraubendreher.
-

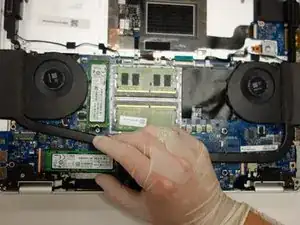

Diskonnektiere die zwei PCIe SSDs, indem du sie aus dem jeweiligen Port herausschiebst.
-
-
-

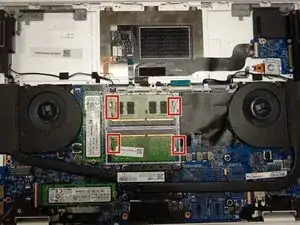

Ziehe die Clips auf jeder Seite des RAM-Chips mit den Fingern voneinander weg.
-

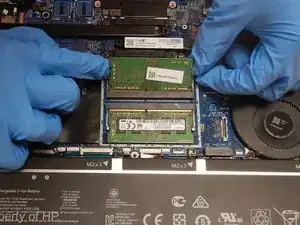

Schiebe die RAM Chips aus ihren Slots heraus.
-
-
-

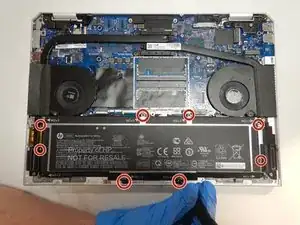

Entferne die acht 4,5 mm Schrauben des Akkus mit einem #1 Kreuzschlitzschraubendreher.
-

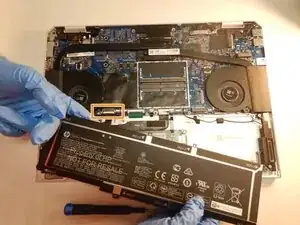

Diskonnektiere das Akkukabel mit einer weißen Spitze von der Hauptplatine.
-
-
-

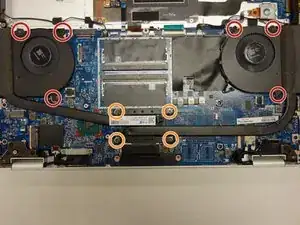

Entferne die sechs 4,5 mm Schrauben der Lüftereinheit, indem du einen #00 Kreuzschlitzschraubendreher verwendest.
-

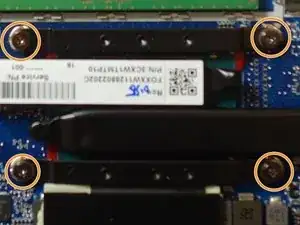

Entferne die vier 3,6 mm Schrauben der Kühlkörpereinheit mit einem #00 Kreuzschlitzschraubendreher.
-

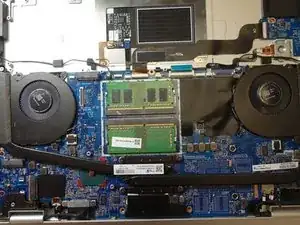

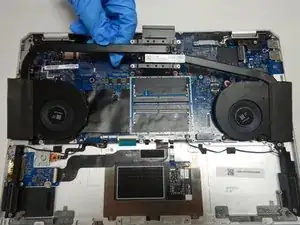

Entferne die Lüftereinheit.
-
-
-
Stecke die sieben ZIF-Konnektoren aus der Hauptplatine aus, indem du die schwarzen Schalter mit einem Spudger nach oben drehst und die Kabel heraus ziehst.
-
-
-

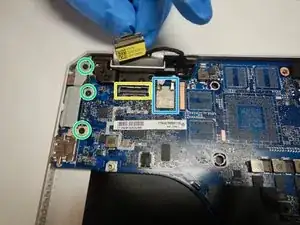

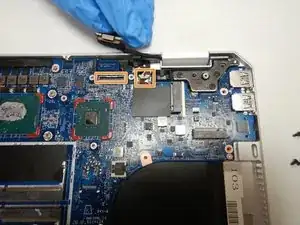

Entferne die zwei 1,9 mm Schrauben aus der Displaykabelhalterung, indem du einen #00 Kreuzschlitzschraubendreher verwendest.
-
Entferne die zwei Konnektoren auf der rechten Seite vorsichtig.
-
Entferne den Konnektor auf der rechten Seite der Hauptplatine.
-
Entferne die drei 4,5 mm Schrauben mit einem #00 Kreuzschlitzschraubendreher, um die Klammer zu entfernen.
-
Entferne die beiden Koaxialkabel.
-
-
-

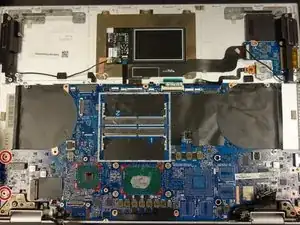

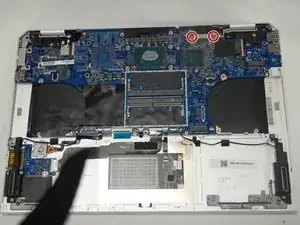

Entferne die zwei 3 mm Schrauben mit einem #00 Kreuzschlitzschraubendreher.
-
Entferne die Hauptplatine, indem du sie nach oben und aus dem Gehäuse heraus hebst.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Schritte in der umgekehrten Reihenfolge.
