HP EliteBook 840 G7 / Aero G8 – Display-Panel entfernen

Speichere deine Arbeit, fahre deinen Laptop vollständig herunter und ziehe alle Kabel ab.

Verwende einen Kreuzschlitz Schraubendreher, um die fünf unverlierbaren Schrauben, mit denen die untere Abdeckung befestigt ist, vollständig zu lösen (noch nicht vollständig entfernen!).

Lege deinen Laptop so hin, dass die hintere Kante (mit dem Scharnier des Bildschirms) am nächsten zu dir ist.

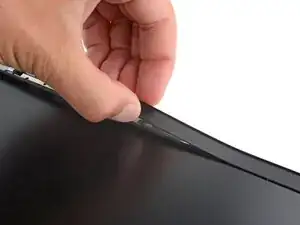

Führe das flache Ende eines Spudgers zwischen der hinteren Kante der unteren Abdeckung und dem Rahmen ein, in der Nähe der mittleren Schraube und des Textes „ELITEBOOK“.

Du kannst deinen Spudger verwenden, um die Abdeckung aufzuhebeln und den Clip zu lösen, mit dem sie befestigt ist.

Lass den Spudger für den nächsten Schritt unter der unteren Abdeckung stecken.

Schiebe deinen Spudger an der hinteren Kante entlang zu einer der Ecken, um die Clips an der hinteren Kante zu lösen.

Führe deinen Spudger dann um die Ecke und an der Kante hoch, um die Clips zu lösen, die die kurze Kante der Abdeckung sichern.

Setze das flache Ende eines Spudgers wieder in die Nähe des Textes „ELITEBOOK“ ein.

Wiederhole den vorherigen Schritt auf der anderen Seite der Abdeckung, um die restlichen Clips zu lösen.

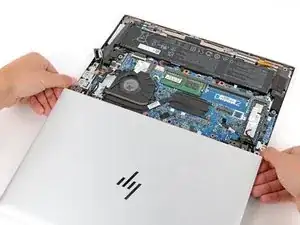

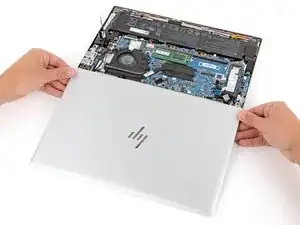

Hebe die Abdeckung an und entferne sie.

Lege deinen Laptop so hin, dass die vordere Kante (gegenüber den Display-Scharnieren) am nächsten zu dir ist.

Verwende die Spitze eines Spudgers oder deinen Fingernagel um abwechselnd auf die Seiten des Schiebeverbinders des Akkus zu drücken, damit er vollständig aus seiner Buchse herauskommt.

Schiebe einen Arm einer gebogenen Pinzette unter den Metallhals eines der Koaxialstecker auf dem WLAN-Modul (Wi-Fi-Modul), der sich direkt unterhalb des Lüfters befindet.

Hebe den Stecker gerade nach oben, um es zu trennen.

Wiederhole den Vorgang, um den zweiten Stecker zu trennen.

Halte den Stecker mit einer Pinzette über seinem Anschluss in Position und drücke ihn vorsichtig mit dem Finger oder einem Spudger nach unten – der Stecker sollte hörbar einrasten. Wenn es nicht gleich klappt, richte ihn neu aus und versuche es erneut. Übe dabei keinen übermäßigen Druck aus.

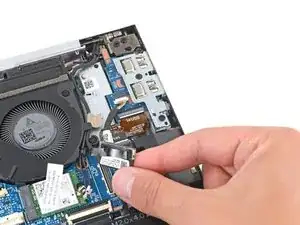

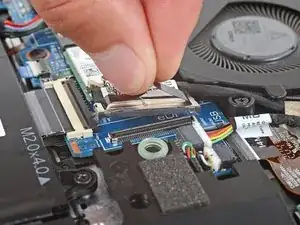

Greif mit deinen Fingern nach der Kunststoff-Zuglasche am rechten Display-Kabel Steckverbinder, die sich unterhalb des Lüfters befindet.

Ziehe gerade nach oben, um den Stecker zu trennen.

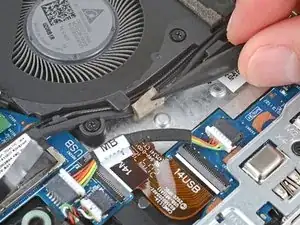

Verwende eine Pinzette oder deine Finger, um das Klebeband rechts neben dem Lüfter vorsichtig anzuheben.

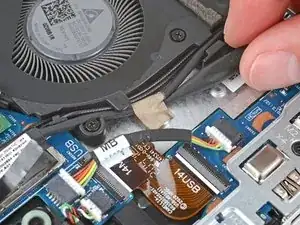

Du kannst das Display-Kabel und die zwei Koaxialkabel mit den Fingern aus den entsprechenden Clips auf der rechten Seite des Lüfters herausziehen.

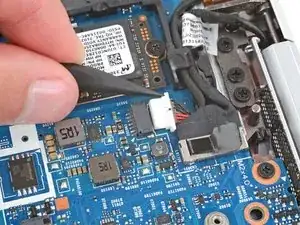

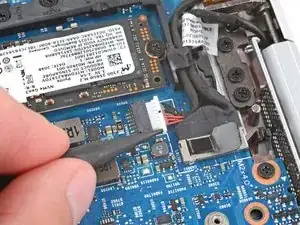

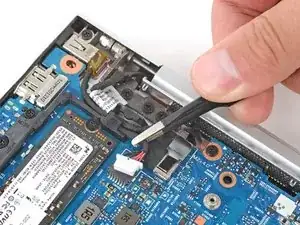

Benutze einen Spudger oder deine Fingernägel, um den Schiebeverbinder des Stromkabels in kleinen Schritten abwechselnd links und rechts zu schieben, bis er sich nahe dem linken Scharnier vollständig löst.

Mach vor dem Entfernen ein Foto vom Kabelverlauf, um den Zusammenbau zu erleichtern.

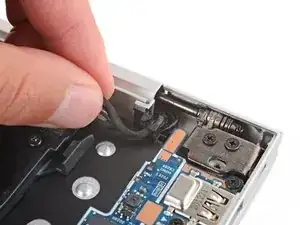

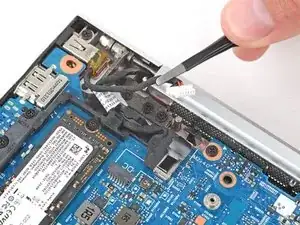

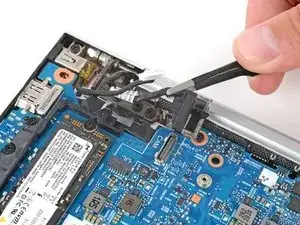

Ziehe das Stromkabel vorsichtig mit einer Pinzette oder deinen Fingern aus der Kabelhalterung.

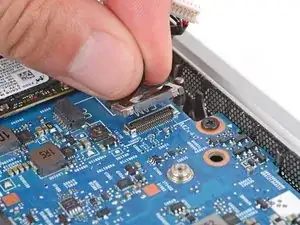

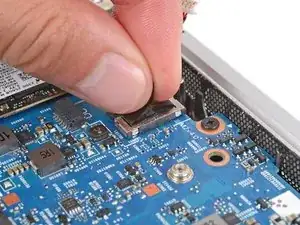

Fasse die Plastikzuglasche am linken Druckstecker des Displays in der Nähe des linken Scharniers mit den Fingern.

Ziehe senkrecht nach oben, um den Stecker zu trennen.

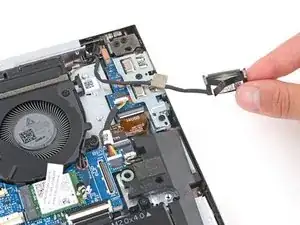

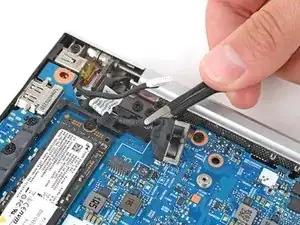

Ziehe das Displaykabel vorsichtig mit den Fingern oder einer Pinzette aus der Kabelhalterung.

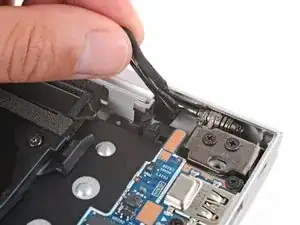

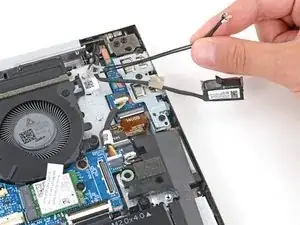

Hebe das Display- und das Antennenkabel mit den Fingern oder einer Pinzette aus der Kabelhalterung nahe dem rechten Scharnier.

Öffne den Laptop komplett und lege ihn mit der Tastatur nach unten auf eine saubere, flache Arbeitsfläche, sodass das Display zu dir zeigt.

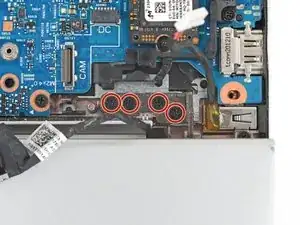

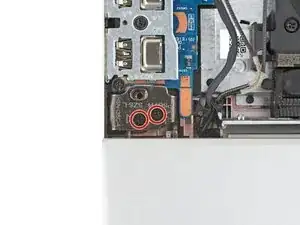

Entferne mit einem Phillips-Schraubendreher die sechs 4,6 mm langen Schrauben der Scharniere – vier auf der einen Seite, zwei auf der anderen.

Bevor du Schrauben eindrehen willst, überprüfe die Ausrichtung der Displayeinheit.

Ziehe die Scharnier-Schrauben anschließend in der nummerierten Reihenfolge fest, wie sie auf dem Gerät markiert ist (aufsteigend: 1, 2, 3 ...).

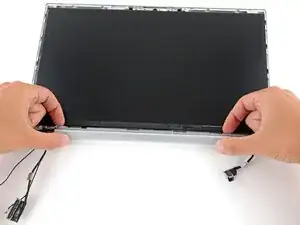

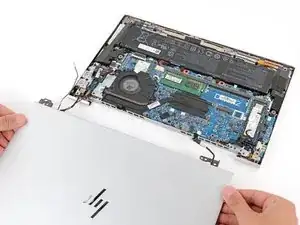

Fasse das Display in der Nähe der Scharniere und hebe es senkrecht nach oben ab, um es zu entfernen.

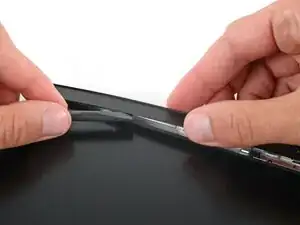

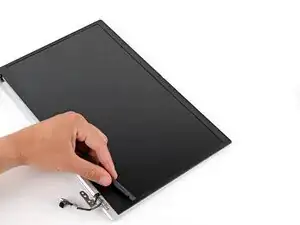

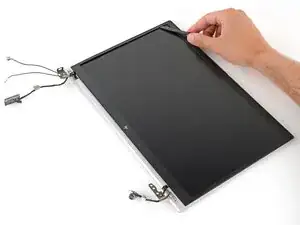

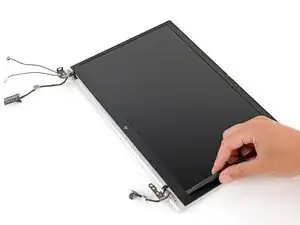

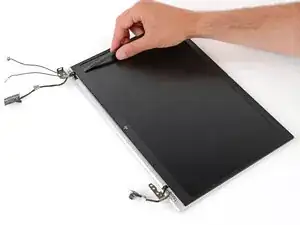

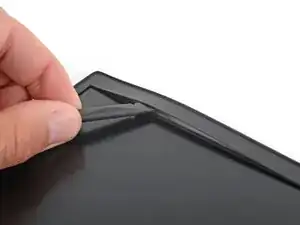

Führe das flache Ende eines Spudgers unter den oberen Rand des Frontrahmens, nahe der linken oberen Ecke des Displays.

Führe den Spudger entlang der oberen Kante des Frontrahmens, dann um die rechte obere Ecke herum und an der rechten Seite nach unten. So löst du nach und nach die Klebeverbindungen entlang dieser Seiten.

Führe den Spudger nun entlang der unteren Kante, anschließend um die linke untere Ecke herum und an der linken Seite nach oben. Löse so auch die verbleibenden Klebestellen.

Führe das flache Ende des Spudgers erneut unter die obere Kante des Frontrahmens (linke obere Ecke).

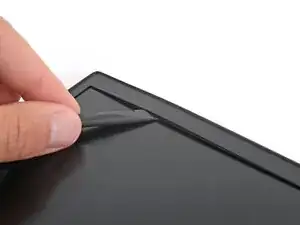

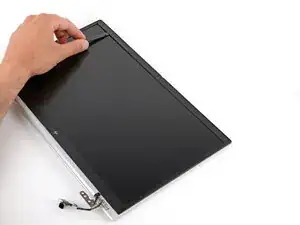

Heb den Rahmen vorsichtig an, bis du ihn mit den Fingern greifen kannst.

Sobald sich ein Teil des Frontrahmens mit den Fingern greifen lässt, ziehe ihn rundherum ab. Nutze den Spudger bei Bedarf, um noch haftende Stellen zu lösen.

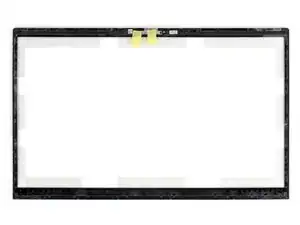

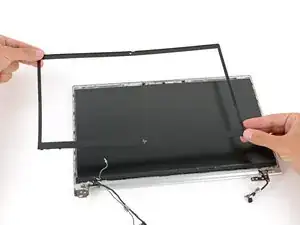

Entferne den Kunststoffrahmen.

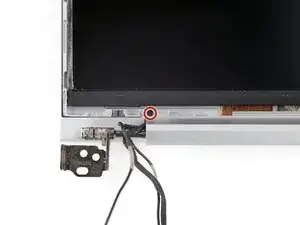

Entferne mit einem Phillips-Schraubendreher die 2,0 mm lange Schraube, die die Kinnabdeckung unten am Display befestigt.

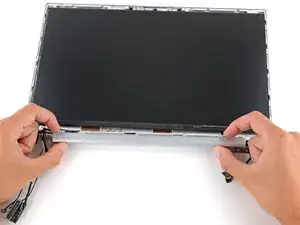

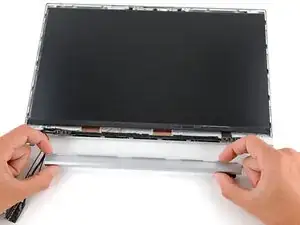

Schiebe die gesamte Kinnabdeckung vorsichtig nach rechts, um sie aus ihrer Verriegelung zu lösen.

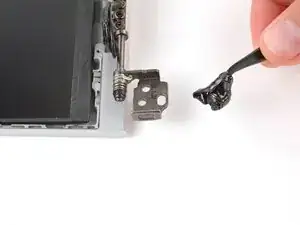

Klappe die Kinnabdeckung nach unten und löse sie vom Display.

Nimm sie vollständig ab.

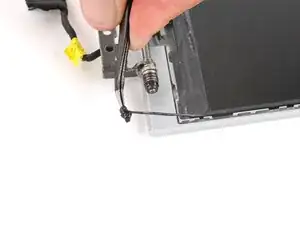

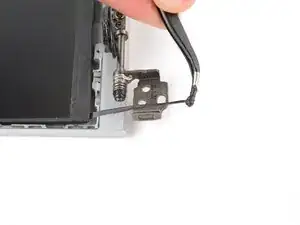

Stelle sicher, dass alle Kabel entlang der Unterseite des Displays sauber in ihren Aussparungen liegen und über den Scharnieren verlaufen. Nutze dieses Foto als Referenz.

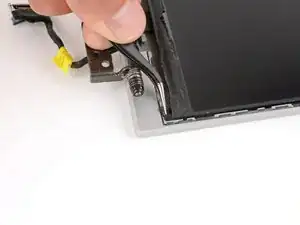

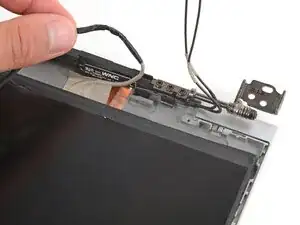

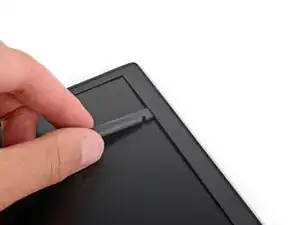

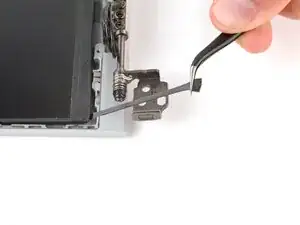

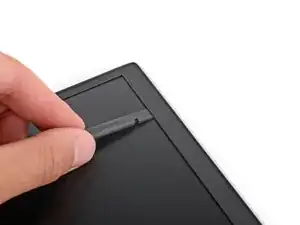

Greife mit einer Pinzette die schwarze Zuglasche des rechten Klebestreifens unten rechts am Bildschirm. Ziehe sie ein Stück heraus, bis du sie gut mit den Fingern greifen kannst.

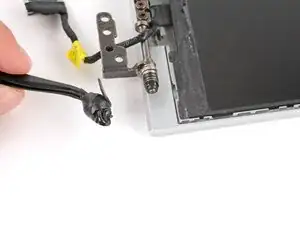

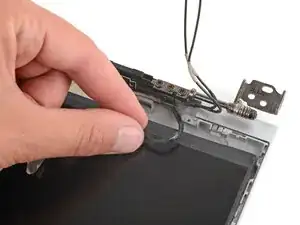

Fasse die Zuglasche mit den Fingern und ziehe den Klebestreifen langsam und gleichmäßig unter dem Display hervor.

Wenn du eine Pinzette verwendest, kannst du die Zuglasche beim Herausziehen um die Pinzette wickeln, um besseren Halt zu bekommen.

Ziehe ihn vollständig heraus.

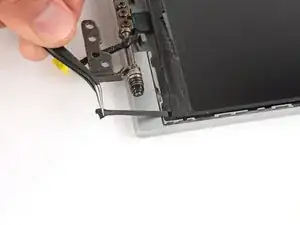

Wiederhole den Vorgang auf der linken Seite des Displays und entferne auch dort den Klebestreifen mit Zuglasche vollständig.

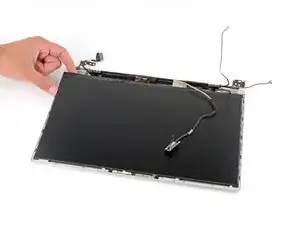

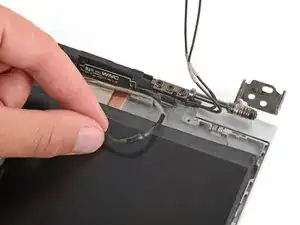

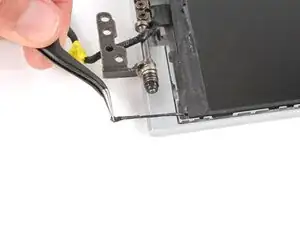

Ziehe das Displaykabel vorsichtig unter seiner Führungslasche im Gehäuse hervor.

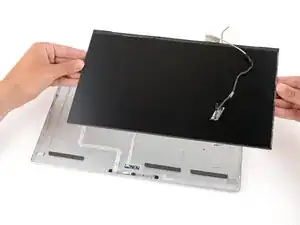

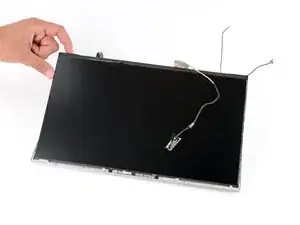

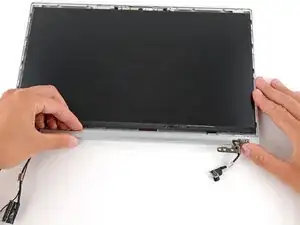

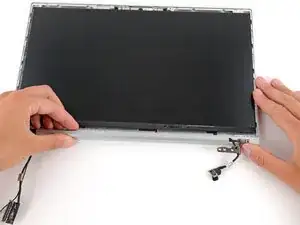

Hebe das Display-Panel vorsichtig an und entferne es vollständig aus dem Gehäuse.

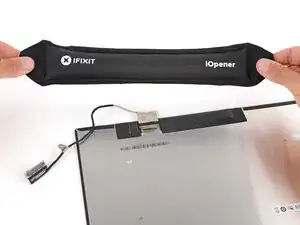

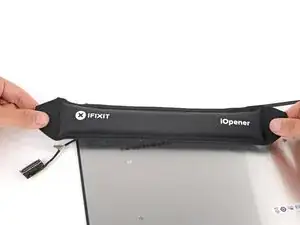

Erhitze einen iOpener und lege ihn für eine Minute auf die Klebestelle am Displayanschluss, um den Kleber zu lösen.

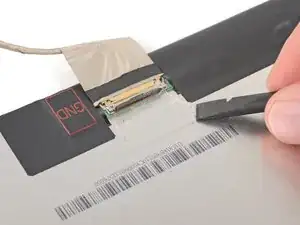

Heb mit dem flachen Ende eines Spudgers eine Ecke des Klebebands an, bis du es mit einer Pinzette greifen kannst.

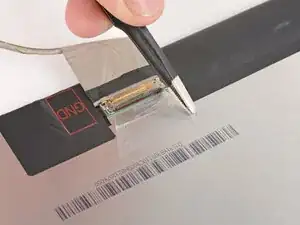

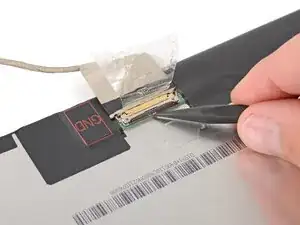

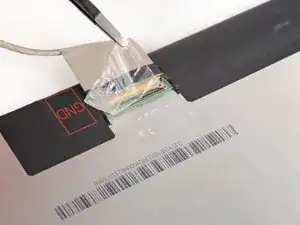

Ziehe das Klebeband mit der Pinzette über den Stecker hinweg ab.

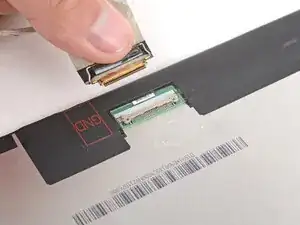

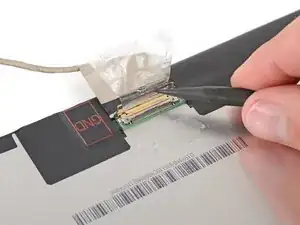

Heb mit der Spitze eines Spudgers den dünnen Metall-Sicherungsbügel des Displayanschlusses an.

Ziehe das Displaykabel mit den Fingern aus dem Anschluss heraus.
